Bu yazıda 2006’dan 2011’e kadar üretilen 8inci nesil Honda Civic’i ele alıyoruz. Burada
İçindekiler
İçerik
gizle
Honda Civic 2006-2011 Sigorta Düzenlemesi
Sigorta kutusu konumu

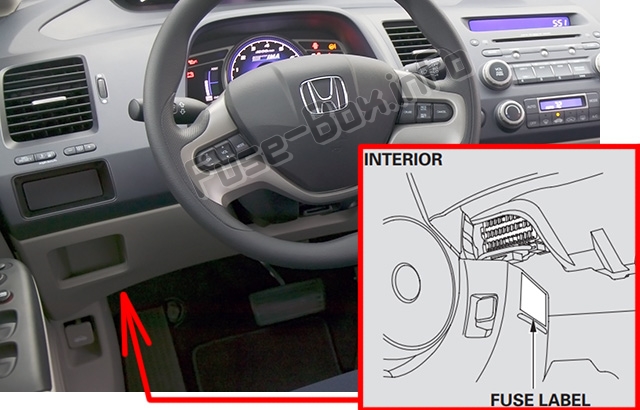

Yolcu bölmesi
İç sigorta kutusu direksiy10 kol10unun altındadır.

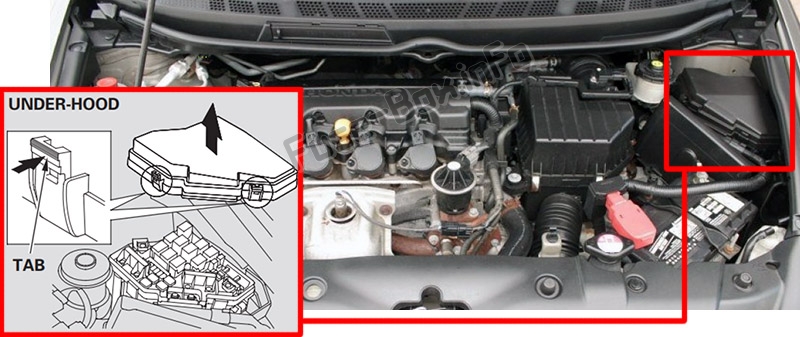

Makine bölümü
Kaputun altındaki sigorta kutusu, sürücü tarafında, fren hidroliği deposunun yanında bulunur.
Sigorta kutusu şemaları
2006
Yolcu bölmesi

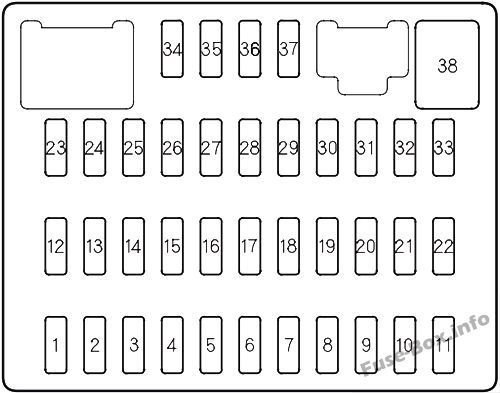

Yolcu bölmesindeki sigorta yerleşimi (2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Elektrikli pencere |
| 2 | 15 1 | Benzin pompası |
| 3 | 10 A | Alternatör |
| 4 | 7,5 A | ABS ünitesi |
| 5 | (15A) | Isıtmalı koltuk (varsa) |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | 7,5 A | ÇANTA |
| 10 | 7,5 A | METRE |
| 11 | 10 A | SRS |
| 12 | 10 A | Far sağ yüksek |
| 13 | 10 A | Far yüksek sol |
| 14 | 7,5 A | Küçük (iç) |
| 15 | 7,5 A | Küçük (Dış) |
| 16 | 10 A | Far sağ alt |
| 17 | 10 A | Far düşük sol |
| 18 | 20 1 | Yüksek Ana Deniz Feneri |
| 19 | 15 1 | Küçük (Ana) |
| 20 | – | Kullanılmamış |
| 21 | 20 1 | Deniz Feneri Alt Ana |
| 22 | (7,5 A) | (HAC) (D10atılmışsa) |
| 23 | (7,5 A) | STS (varsa) |
| 24 | (20 A) | Sunroof (varsa) |
| 25 | 20 1 | Kilit |
| 26 | 20 1 | Sürücünün elektrikli camı |
| 27 | – | Kullanılmamış |
| 28 | (15A) | Arka ACC soketi (varsa) |
| 29 | 15 1 | CAC |
| 30 | 20 1 | Yolcu elektrikli cam |
| 31 | – | Kullanılmamış |
| 32 | 20 1 | Arka sağ elektrikli cam |
| 33 | 20 1 | Sol arka elektrikli cam |
| 34 | – | Kullanılmamış |
| 35 | 7,5 A | ACC Radyo |
| 36 | 10 A | BURADA |
| 37 | 7,5 A | gün yangınları |
| 38 | 30 1 | silecek |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | Eriyebilir anapara |
| 1 | 70 1 | EPS |
| 2 | 80 A | Ana Seçenek |
| 2 | 50 A | Ana k10tak anahtarı |
| 3 | 30 1 | karın kasları |
| 3 | 30 1 | karın kasları |
| 4 | 50 A | ana deniz feneri |
| 4 | 40 1 | Ana elektrikli cam |
| 5 | – | Kullanılmamış |
| 6 | 20 1 | İkincil fan motoru (varsa) |
| 7 | 20 1 | Ana fan motoru (M / T) |
| 7 | 30 1 | Ana fan motoru (A / T) |
| 8 | 30 1 | Arka buğu çözücü |
| 9 | 40 1 | Fan |
| 10 | 10 A | Risk |
| 11 | 15 1 | FI Alt |
| 12 | 15 1 | Dur ve korna |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 7,5 A | IGPS yağ seviyesi |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 15 1 | IG bobinleri |
| 19 | 15 1 | Ana FI |
| 20 | 7,5 A | MG debriyaj |
| 21 | 15 1 | DBW |
| 22 | 7,5 A | İç ışık |
| 23 | 10 A | Korumak |
2007
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Elektrikli pencere |
| 2 | 15 1 | Benzin pompası |
| 3 | 10 A | Alternatör |
| 4 | 7,5 A | ABS / VSA |
| 5 | (15A) | Isıtmalı koltuk (varsa) |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | 7,5 A | ÇANTA |
| 10 | 7,5 A | METRE |
| 11 | 10 A | SRS |
| 12 | 10 A | Far sağ yüksek |
| 13 | 10 A | Far yüksek sol |
| 14 | 7,5 A | Küçük (iç) |
| 15 | 7,5 A | Küçük (Dış) |
| 16 | 10 A | Far sağ alt |
| 17 | 10 A | Far düşük sol |
| 18 | 20 1 | Yüksek Ana Deniz Feneri |
| 19 | 15 1 | Küçük (Ana) |
| 20 | – | Kullanılmamış |
| 21 | 20 1 | Deniz Feneri Alt Ana |
| 22 | (7,5 A) | (HAC) (D10atılmışsa) |
| 23 | (7,5 A) | STS (varsa) |
| 24 | (20 A) | Sunroof (varsa) |
| 25 | 20 1 | Kilit |
| 26 | 20 1 | Sürücünün elektrikli camı |
| 27 | – | Kullanılmamış |
| 28 | (15A) | Arka ACC soketi (varsa) |
| 29 | 15 1 | CAC |
| 30 | 20 1 | Yolcu elektrikli cam |
| 31 | – | Kullanılmamış |
| 32 | 20 1 | Arka sağ elektrikli cam |
| 33 | 20 1 | Sol arka elektrikli cam |
| 34 | – | Kullanılmamış |
| 35 | 7,5 A | ACC Radyo |
| 36 | 10 A | BURADA |
| 37 | 7,5 A | gün yangınları |
| 38 | 30 1 | silecek |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2007)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | Eriyebilir anapara |
| 1 | 70 1 | EPS (ABD Si modeli) |
| 2 | 80 A | Ana Seçenek |
| 2 | 50 A | Ana k10tak anahtarı |
| 3 | 30 1 | ABS / VSA motoru |
| 3 | 30 A / 40 A (ABD Si modeli) | ABS / VSA F / S |
| 4 | 50 A | ana deniz feneri |
| 4 | 40 1 | Ana elektrikli cam |
| 5 | – | Kullanılmamış |
| 6 | 20 1 | Fan alt motoru |
| 7 | 20 1 | Ana fan motoru (M / T) |
| 7 | 30 1 | Ana fan motoru (A / T) |
| 8 | 30 1 | Arka buğu çözücü |
| 9 | 40 1 | Fan |
| 10 | 10 A | Risk |
| 11 | 15 1 | FI Alt |
| 12 | 15 1 | Dur ve korna |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 7,5 A | IGPS yağ seviyesi |
| 16 | – | Kullanılmamış |
| 17 | 15 1 | Ses amplifikatörü |
| 18 | 15 1 | IG bobinleri |
| 19 | 15 1 | Ana FI |
| 20 | 7,5 A | MG debriyaj |
| 21 | 15 1 | DBW |
| 22 | 7,5 A | İç ışık |
| 23 | 10 A | Korumak |
2008, 2009
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2008, 2009)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Elektrikli pencere |
| 2 | 15 1 | Benzin pompası |
| 3 | 10 A | Alternatör |
| 4 | 7,5 A | ABS / VSA |
| 5 | (15A) | Isıtmalı koltuk (varsa) |
| 6 | (20 A) | Ön sis lambası (varsa) |
| 7 | (7,5 A) | TPMS (varsa) |
| 8 | – | Kullanılmamış |
| 9 | 7,5 A | ÇANTA |
| 10 | 7,5 A | METRE |
| 11 | 10 A | SRS |
| 12 | 10 A | Sağ uzun far |
| 13 | 10 A | Sol uzun far |
| 14 | 7,5 A | Küçük Işık (İç Mekan) |
| 15 | 7,5 A | Küçük Işık (Dış) |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol far kısa huzmeli |
| 18 | 20 1 | Uzun far |
| 19 | 15 1 | Küçük ışıklar (ana) |
| 20 | – | Kullanılmamış |
| 21 | 20 1 | Ana kısa far |
| 22 | (7,5 A) | HAC (varsa) |
| 23 | (7,5 A) | STS (varsa) |
| 24 | (20 A) | Sunroof (varsa) |
| 25 | 20 1 | Kilit |
| 26 | 20 1 | Sürücünün elektrikli camı |
| 27 | (20 A) | HAC OP (varsa) |
| 28 | (15A) | Arka aksesuar soketi (varsa) |
| 29 | 15 1 | Aksesuar |
| 30 | 20 1 | Yolcu elektrikli cam |
| 31 | – | Kullanılmamış |
| 32 | 20 1 | Arka sağ elektrikli cam |
| 33 | 20 1 | Sol arka elektrikli cam |
| 34 | – | Kullanılmamış |
| 35 | 7,5 A | Radyo aksesuarı |
| 36 | 10 A | BURADA |
| 37 | 7,5 A | gün yangınları |
| 38 | 30 1 | Ön cam sileceği |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2008, 2009)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | Eriyebilir anapara |
| 1 | (70A) | EPS (varsa) |
| 2 | 60 A | Ana Seçenek |
| 2 | 50 A | Ana k10tak anahtarı |
| 3 | 30 1 | ABS / VSA motoru |
| 3 | 30 1 | ABS / VSA F / S |
| 3 | 40 1 | ABS / VSA F / S (VSA sistemli modellerde) |
| 4 | 50 A | ana deniz feneri |
| 4 | 40 1 | Ana elektrikli cam |
| 5 | – | Kullanılmamış |
| 6 | 20 1 | Fan alt motoru |
| 7 | 20 1 | Ana fan motoru (M / T) |
| 7 | 30 1 | Ana fan motoru (A / T) |
| 8 | 30 1 | Arka buğu çözücü |
| 9 | 40 1 | Fan |
| 10 | 10 A | Risk |
| 11 | 15 1 | FI Alt |
| 12 | 15 1 | Dur ve korna |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 7,5 A | IGPS yağ seviyesi |
| 16 | – | Kullanılmamış |
| 17 | (15A) | Ses yükseltici (varsa) |
| 18 | 15 1 | IG bobinleri |
| 19 | 15 1 | Ana FI |
| 20 | 7,5 A | MG debriyaj |
| 21 | 15 1 | DBW |
| 22 | 7,5 A | İç ışık |
| 23 | 10 A | Korumak |
2010, 2011
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010, 2011)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 7,5 A | Elektrikli pencere |
| 2 | 15 1 | Benzin pompası |
| 3 | 10 A | Alternatör |
| 4 | 7,5 A | ABS / VSA |
| 5 | (15A) | Isıtmalı koltuk (varsa) |
| 6 | (20 A) | Ön sis lambası (varsa) |
| 7 | (7,5 A) | TPMS (varsa) |
| 8 | – | Kullanılmamış |
| 9 | 7,5 A | ÇANTA |
| 10 | 7,5 A | METRE |
| 11 | 10 A | SRS |
| 12 | 10 A | Sağ uzun far |
| 13 | 10 A | Sol uzun far |
| 14 | 7,5 A | Küçük Işık (İç Mekan) |
| 15 | 7,5 A | Küçük Işık (Dış) |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol far kısa huzmeli |
| 18 | 20 1 | Uzun far |
| 19 | 15 1 | Küçük ışıklar (ana) |
| 20 | – | Kullanılmamış |
| 21 | 20 1 | Ana kısa far |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | (20 A) | Sunroof (varsa) |
| 25 | 20 1 | Kilit |
| 26 | 20 1 | Sürücünün elektrikli camı |
| 27 | – | Kullanılmamış |
| 28 | (15A) | Arka aksesuar soketi (varsa) |
| 29 | 15 1 | Aksesuar |
| 30 | 20 1 | Yolcu elektrikli cam |
| 31 | – | Kullanılmamış |
| 32 | 20 1 | Arka sağ elektrikli cam |
| 33 | 20 1 | Sol arka elektrikli cam |
| 34 | – | Kullanılmamış |
| 35 | 7,5 A | Radyo aksesuarı |
| 36 | 10 A | BURADA |
| 37 | 7,5 A | gün yangınları |
| 38 | 30 1 | Ön cam sileceği |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2010, 2011)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 100A | Eriyebilir anapara |
| 1 | (70A) | EPS (varsa) |
| 2 | 60 A | Ana Seçenek |
| 2 | 50 A | Ana k10tak anahtarı |
| 3 | 30 1 | ABS / VSA motoru |
| 3 | 30 1 | ABS / VSA F / S |
| 3 | 40 1 | ABS / VSA F / S (VSA sistemli modellerde) |
| 4 | 50 A | ana deniz feneri |
| 4 | 40 1 | Ana elektrikli cam |
| 5 | – | Kullanılmamış |
| 6 | 20 1 | Fan alt motoru |
| 7 | 20 1 | Ana fan motoru (M / T) |
| 7 | 30 1 | Ana fan motoru (A / T) |
| 8 | 30 1 | Arka buğu çözücü |
| 9 | 40 1 | Fan |
| 10 | 10 A | Risk |
| 11 | 15 1 | FI Alt |
| 12 | 15 1 | Dur ve korna |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 7,5 A | IGPS yağ seviyesi |
| 16 | – | Kullanılmamış |
| 17 | (15A) | Ses yükseltici (varsa) |
| 18 | 15 1 | IG bobinleri |
| 19 | 15 1 | Ana FI |
| 20 | 7,5 A | MG debriyaj |
| 21 | 15 1 | DBW |
| 22 | 7,5 A | İç ışık |
| 23 | 10 A | Korumak |
