Bu yazıda 2000’den 2005’e kadar üretilen yedinci nesil Honda Civic’i ele alıyoruz. Burada
İçindekiler
Honda Civic 2001-2005 Sigorta Düzenlemesi
Sigorta kutusu konumu
Aracın sigortaları iki sigorta kutusunda bulunur.

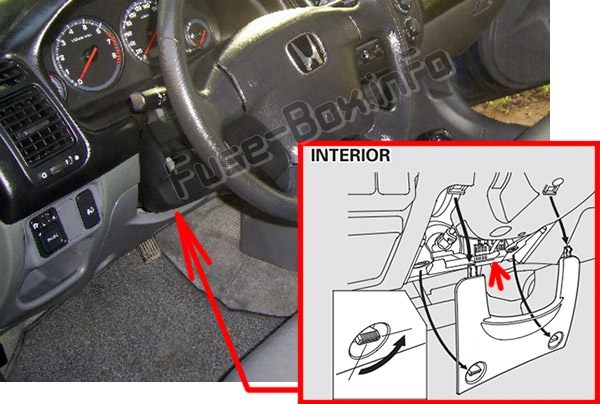

Yolcu bölmesi
İç sigorta kutusu direksiy10 kol10unun altında bulunur.
Makine bölümü
Kaputun altındaki sigorta kutusu yolcu tarafında akünün yanında bulunur.
Sigorta kutusu şemaları
Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Ateşleme bobini |
| 2 | 20 1 | LAP ısıtıcı |
| 3 | 10 A | Gündüz sürüş farları (Kanada modellerinde) |
| 4 | 10 A | Alternatör |
| 5 | – | Kullanılmamış |
| 6 | 7,5 A | Elektrikli pencere rölesi |
| 7 | 20 1 | açılır tavan |
| 8 | 7,5 A | Aksesuar, Radyo |
| 9 | – | Kullanılmamış |
| 10 | 7,5 A | Metre |
| 11 | 7,5 A | karın kasları |
| 12 | 7,5 A | Gündüz sürüş farları (Kanada modellerinde) |
| 13 | 10 A | SRS |
| 14 | 10 A | Uzaktan kumandalı aynalar |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 15 1 | Benzin pompası |
| 18 | 15 1 | Aksesuar soketi |
| 19 | 7,5 A | yanıp sönen |
| 20 | 20 1 | Ön cam sileceği |
| 21 | – | Kullanılmamış |
| 22 | 20 1 | Elektrikli cam ön sağ |
| 23 | 20 1 | Elektrikli cam ön sol |
| 24 | 20 1 | Sol arka elektrikli cam |
| 25 | 20 1 | Arka sağ elektrikli cam |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 20 1 | K10denser fanı |
| 2 | 15 1 | Küçük ışık |
| 3 | 7,5 A | İç ışık |
| 4 | 20 1 | Fan |
| 5 | 10 A | Risk |
| 6 | 15 1 | ECU FI |
| 7 | 15 1 | Korna, Dur |
| 8 | 20 1 | ABS F/S |
| 9 | 10 A | Korumak |
| 10 | 40 1 | ABS motoru |
| 11 | 30 1 | Arka buz çözücü |
| 12 | 40 1 | Isıtma motoru |
| 13 | 40 1 | Elektrikli pencere |
| 14 | 40 1 | Seçenek |
| 15 | 20 1 | Sol far |
| 16 | 20 1 | Kilit |
| 17 | 20 1 | Sağ far |
| 18 | – | Kullanılmamış |
| 19 | 80 A | pil |
| 20 | 40 1 | ateşleme 1 |
| 21-25 | 7.5A-30A | Yedek sigortalar |
