Bu yazıda, 2018’den günümüze kadar mevcut olan 10uncu nesil Honda Accord Hybrid’i ele alıyoruz. Burada
İçindekiler
Sigorta düzenlemesi Honda Accord Hybrid 2018-2019 …
Sigorta kutusu konumu

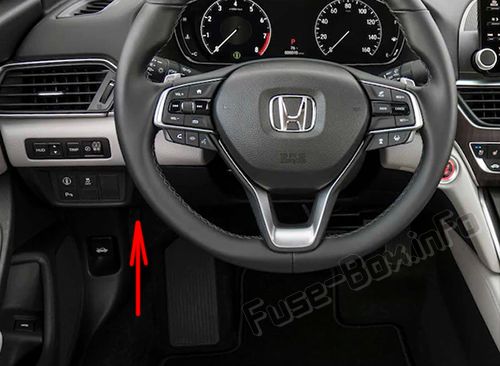

Yolcu bölmesi
Gösterge panelinin altında bulunur.

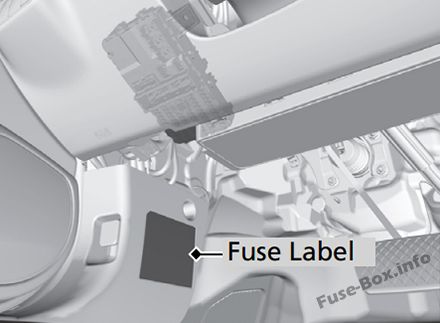

Sigorta yerleri yan panele yapıştırılmış etikette gösterilmiştir.

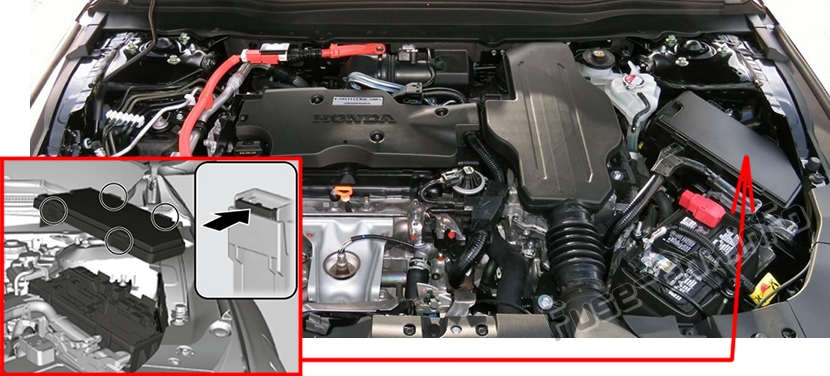

Makine bölümü
Pilin yakınında bulunur.
Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.
2018, 2019
Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | Korumalı devre | amplifikatör |
|---|---|---|
| 1 | – | – |
| 2 | Sürücü tarafı kapısının kilidinin açılması | 10 A |
| 3 | Yolcu tarafı kapısının kilidinin açılması | 10 A |
| 4 | AKSESUAR | 10 A |
| 5 | ACC tuş kilidi | 7,5 A |
| 6 | SRS | 10 A |
| 7 | – | – |
| 8 | IG Bekletme2 | (10 A) |
| 9 | ZEKİ | 10 A |
| 10 | – | – |
| 11 | Sürücü tarafı kapı kilidi | 10 A |
| 12 | Sürücü kapısı kilidi | (10 A) |
| 13 | Yolcu tarafı kapı kilidi | 10 A |
| 14 | IG2_Seçenek | 10 A |
| 15 | Bütün gün ışıklar | 10 A |
| 16 | Aksesuarlar için elektrik prizi (k10sol bölmesi) | (20 A) |
| 17 | açılır tavan | (20 A) |
| 18 | – | – |
| 19 | – | – |
| 20 | ECU tel kaydırma | (10 A) |
| 21 | Sürücü kapısının kilidinin açılması | (10 A) |
| 22 | – | – |
| 23 | – | – |
| 24 | Premium ses | (20 A) |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | IG Bekletme3 | (15A) |
| 33 | Elektrikli sürgülü sürücü koltuğu | (20 A) |
| 34 | Elektrikli sürgülü yolcu koltuğu | (20 A) |
| 35 | IG1_Opti102 | 10 A |
| 36 | Metre | 10 A |
| 37 | IG 1 _Seçenek 1 | 10 A |
| 38 | Elektrikli yatırılabilen sürücü koltuğu | (20 A) |
| 39 | Elektrikli yatırılabilen yolcu koltuğu | (20 A) |
| 40 | Sürücünün bel desteği | (10 A) |
| 41 | – | – |
| 42 | Havalandırmalı ön koltuk | (20 A) |
| 43 | +B_Seçenek | 10 A |
| 44 | REKLAMLAR | (20 A) |
| 45 | – | – |
| 46 | SRS | 10 A |
| 47 | – | – |
| 48 | Baş üstü ekran | (10 A) |
| 49 | Kilit | 20 1 |
| 50 | Ön aksesuarlar için elektrik prizi | 20 1 |
| 51 | Arka yolcu tarafında elektrikli cam | 20 1 |
| 52 | Sürücü tarafı arka elektrikli cam | 20 1 |
| 53 | Elektrikli ön yolcu camı | 20 1 |
| 54 | Sürücünün elektrikli camı | 20 1 |
Motor bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | Korumalı devre | amplifikatör |
|---|---|---|
| 1 | pil | 150A |
| 2 | – | (70A) |
| 2 | EPS | 70 1 |
| 2 | – | (30A) |
| 2 | Ana sigorta kutusu 2 | 60 A |
| 2 | Elektrikli fren güçlendirici | 40 1 |
| 2 | ABS/VSA FSR | 40 1 |
| 2 | SBW 1 | 30 1 |
| 2 | IG Müdürü 1 | 30 1 |
| 3 | Arka buğu çözücü | 40 1 |
| 3 | Ana sigorta kutusu 1 | 60 A |
| 3 | – | (30A) |
| 3 | Isıtma motoru | 40 1 |
| 3 | – | (40 A) |
| 3 | – | (30A) |
| 3 | – | (30A) |
| 3 | – | (30A) |
| 4 | – | (30A) |
| 4 | Seçenek 2 sigorta kutusu | (70A) |
| 4 | – | (40 A) |
| 4 | Seçenek 1 sigorta kutusu | 60 A |
| 5 | RFC | 40 1 |
| 5 | – | (30A) |
| 5 | SRM2 | 30 1 |
| 5 | ABS / VSA motoru | 40 1 |
| 5 | IG Müdürü 2 | 30 1 |
| 5 | FR EWP | 30 1 |
| 6 | SRM1 | 30 1 |
| 7 | – | – |
| 8 | Silecek motoru | 30 1 |
| 9 | Fren lambası | 10 A |
| 10 | EVTC | 20 1 |
| 11 | PCU EWP’si | 15 1 |
| 12 | RFC bobini | 10 A |
| 13 | IGP | 15 1 |
| 14 | GI’yi korumak | 10 A |
| 15 | ECU FI | 10 A |
| 16 | Pil sensörü | 7,5 A |
| 17 | DBW | 15 1 |
| 18 | Ateşleme bobini | 15 1 |
| 19 | Risk | 15 1 |
| 20 | – | – |
| 21 | P-ACT ECU | 7,5 A |
| 22 | Isıtmalı direksiy10 | (10 A) |
| 23 | – | – |
| 24 | ses | 15 1 |
| 25 | Isıtmalı arka koltuklar | (20 A) |
| 26 | Isıtmalı ön cam | (15A) |
| 27 | Korumak | 10 A |
| 28 | korna çalmak | 10 A |
| 29 | Ön sis farları | (10 A) |
| 30 | Klima EWP’si | (10 A) |
| 31 | – | – |
| 32 | yıkama motoru | 15 1 |
| 33 | – | – |
| 34 | – | (10 A) |
| 35 | Alt Ses | (7,5 A) |
| 36 | IGPS (LAF) | 7,5 A |
| 37 | IG1 E-PARK | 7,5 A |
| 38 | IG1 UIP’si | 10 A |
| 39 | IG1 TCU | 10 A |
| 40 | IG1 yakıt pompası | 20 1 |
| 41 | IG1 ABS / VSA | 7,5 A |
| 42 | IG1 ACG | 10 A |
| 43 | IG1 RFC’si | 7,5 A |
| 44 | IG1 m10itör | 7,5 A |
