Honda Accord Hybrid (2013-2017) Sigorta Kutusu Şeması

Bu yazıda Honda Accord Hybrid’in 2013’ten 2017’ye kadar üretilen 9uncu neslini ele alıyoruz. Burada Honda Accord Hybrid 2014, 2015, 2016 ve 2017 sigorta kutularının şemalarını bulacaksınız , panoların içindeki sigortaların sayısı hakkında bilgi edinin. arabayı ve her 1 sigortanın atamasını öğrenin (sigortaların düzenlenmesi).

İçindekiler

Sigorta düzeni Honda Accord Hybrid 2013-2017
Yolcu bölmesi
Makine bölümü
Yolcu bölmesindeki sigorta yerleşimi (2014, 2015)
Motor bölmesindeki sigorta yerleşimi (2014, 2015)
Yolcu bölmesindeki sigorta yerleşimi (2017)
Motor bölmesindeki sigorta yerleşimi (2017)

İçerik gizle

1 Sigorta düzeni Honda Accord Hybrid 2013-2017

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 Yolcu bölmesindeki sigorta yerleşimi (2014, 2015)

1.4 Motor bölmesindeki sigorta yerleşimi (2014, 2015)

1.5 Yolcu bölmesindeki sigorta yerleşimi (2017)

1.6 Motor bölmesindeki sigorta yerleşimi (2017)

Sigorta düzeni Honda Accord Hybrid 2013-2017

Çakmak sigortaları (priz) ön k10sol sigorta kutusundaki 14 (arka aksesuar priz – k10sol bölmesi) ve 40 (ön aksesuar priz – k10sol kapağı) sigortalarıdır.

Sigorta kutusu konumu

Yolcu bölmesi

Gösterge panelinin altında bulunur.

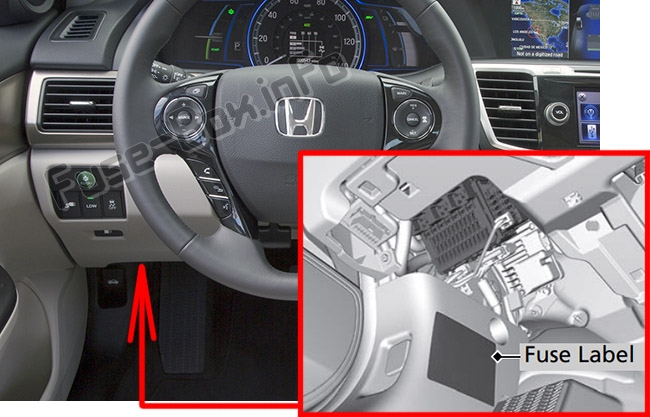

Sigorta yerleri yan panele yapıştırılmış etikette gösterilmiştir. Sigortaların yolcu bölmesindeki yeri: Honda Accord Hybrid (2013-2017)

Makine bölümü

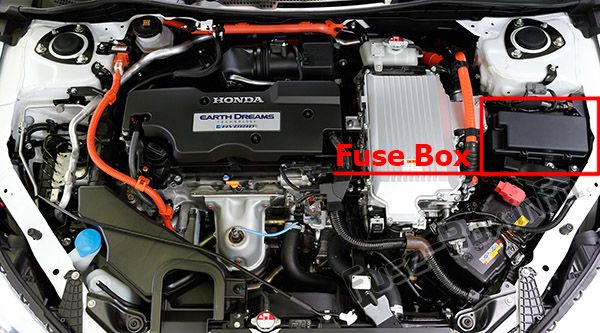

Fren hidroliği deposunun yanında bulunur. Sigortaların motor bölmesindeki yeri: Honda Accord Hybrid (2014, 2015, 2016, 2017)

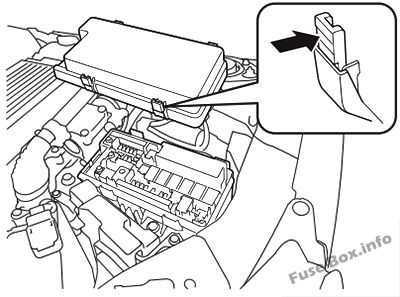

Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.

2014, 2015

Yolcu bölmesindeki sigorta yerleşimi (2014, 2015)

Numara.	Korumalı devre	Amper
1	AC	7,5 A
2	DRL	7,5 A
3	–	–
4	–	–
5	Metre	10 A
6	SRS	7,5 A
7	Seçenek	7,5 A
8	–	–
9	Benzin pompası	20 1
10	ABS / VSA	7,5 A
11	–	–
12	Ön cam sileceği	7,5 A
13	ACG	15 1
14	Arka aksesuar güç çıkışı (k10sol bölmesi)	20 1
15	Elektrikli yatırılabilen sürücü koltuğu	20 1
16	Sunroof (isteğe bağlı)	(20 A)
17	Isıtmalı ön koltuklar	20 1
18	Şarj kapağı (seçenek)	(10 A)
19	Yolcu tarafı kapı açma	10 A
20	Sürücü tarafı arka kapısının kilidinin açılması	10 A
21	Sürücü kapısı kilidi	10 A
22	Yolcu tarafı kapı kilidi	10 A
23	Sürücü kapısının kilidinin açılması	10 A
24	SRS	10 A
25	Aydınlatma	10 A
26	Tuş kilidi	7,5 A
27	Park lambaları	10 A
28	Bel desteği	10 A
29	Sağ uzun far	10 A
30	yıkayıcı	15 1
31	ana klima	10 A
32	Sürücünün elektrikli camı	20 1
33	Elektrikli ön yolcu camı	20 1
34	Sürücü tarafı arka elektrikli cam	20 1
35	Arka yolcu tarafında elektrikli cam	20 1
36	Elektrikli sürgülü sürücü koltuğu	20 1
37	AKSESUAR	7,5 A
38	–	–
39	Sol uzun far	10 A
40	Ön aksesuar güç çıkışı (k10sol paneli)	20 1
41	Sürücü tarafı arka kapı kilidi	10 A
42	Kilit	20 1
a	ZEKİ	10 A
B	Hibrit sistem (seçenek)	(15A)
C	Hibrit sistem	10 A
NS	Risk	15 1
Ve	Elektrikli yatırılabilen yolcu koltuğu (isteğe bağlı)	(20 A)
F	Elektrikli sürgülü yolcu koltuğu (isteğe bağlı)	(20 A)
G	Isıtmalı arka koltuklar (isteğe bağlı)	(15A)
H	–	–

Motor bölmesindeki sigorta yerleşimi (2014, 2015)

Numara.	Korumalı devre	Amper
1	pil	150A
2	EPS	70 1
2	ESB	40 1
2	Elektrik Motorlu Su Pompası	20 1
2	Seçenek 1 sigorta kutusu	40 1
2	ABS / VSA motoru	30 1
2	RFC	40 1
2	IG Müdürü 1	30 1
3	Ana kısa far	30 1
3	TP kaldı (seçenek)	(30A)
3	IG Müdürü 2	30 1
3	Silecek motoru	30 1
4	Ana FI	15 1
5	PCU elektrikli su pompası	7,5 A
6	EVTC	20 1
7	GI’yi korumak	10 A
8	DBW	15 1
9	IG bobinleri	15 1
10	Fren lambası	10 A
11	FI Alt	15 1
12	Ana sigorta kutusu 2	60 A
12	Arka buğu çözücü	50 A
12	Ana sigorta kutusu 1	60 A
12	ABS/VSA FSR	40 1
12	Sigorta kutusu	30 1
12	–	–
12	Isıtma motoru	40 1
12	–	–
12	Küçük ışık	20 1
12	Seçenek 2 sigorta kutusu	40 1
13	CTP 4	40 1
14	CTP 2	40 1
15	Ön sis lambası (isteğe bağlı)	(15A)
16	korna çalmak	10 A
17	IG 3-G / D’yi koruyun	15 1
18	İç ışık	7,5 A
19	DRL	(7,5 A)
20	Ampli Premium (seçenek)	(20 A)
21	Korumak	10 A
22	ses	15 1
23	Fan zamanlayıcı	7,5 A
24	Sağ kısa huzme	10 A (halojen kısa huzmeli far ) / 15 A (LED kısa huzmeli far)
25	Sol far kısa huzmeli	10 A (halojen kısa huzmeli far ) / 15 A (LED kısa huzmeli far)
26	–	–

2017

Yolcu bölmesindeki sigorta yerleşimi (2017)

Numara.	Korumalı devre	Amper
1	AC	7,5 A
2	DRL	7,5 A
3	–	–
4	–	–
5	Metre	10 A
6	SRS	(7,5 A)
7	Seçenek	(7,5 A)
8	–	–
9	Benzin pompası	20 1
10	ABS / VSA	7,5 A
11	VB SOL	10 A
12	Ön cam sileceği	7,5 A
13	ACG	10 A
14	Arka aksesuar güç çıkışı (k10sol bölmesi)	20 1
15	Elektrikli yatırılabilen sürücü koltuğu	(20 A)
16	Sunroof (isteğe bağlı)	(20 A)
17	Isıtmalı ön koltuklar	(20 A)
18	–	–
19	Yolcu tarafı kapı açma	10 A
20	Sürücü tarafı arka kapısının kilidinin açılması	10 A
21	Sürücü kapısı kilidi	10 A
22	Yolcu tarafı kapı kilidi	10 A
23	Sürücü kapısının kilidinin açılması	10 A
24	SRS	10 A
25	Aydınlatma	10 A
26	Tuş kilidi	7,5 A
27	Park lambaları	10 A
28	Bel desteği	(10 A)
29	Sağ uzun far	10 A
30	yıkayıcı	15 1
31	ana klima	10 A
32	Sürücünün elektrikli camı	20 1
33	Elektrikli ön yolcu camı	20 1
34	Sürücü tarafı arka elektrikli cam	20 1
35	Arka yolcu tarafında elektrikli cam	20 1
36	Elektrikli sürgülü sürücü koltuğu	(20 A)
37	AKSESUAR	7,5 A
38	–	–
39	Sol uzun far	10 A
40	Ön aksesuar güç çıkışı (k10sol paneli)	20 1
41	Sürücü tarafı arka kapı kilidi	10 A
42	Kilit	20 1
a	ZEKİ	10 A
B	HIZ DEĞİŞİMİ (seçenek)	(7,5 A)
C	Hibrit sistem	10 A
NS	Risk	15 1
Ve	Elektrikli yatırılabilen yolcu koltuğu (isteğe bağlı)	(20 A)
F	Elektrikli sürgülü yolcu koltuğu (isteğe bağlı)	(20 A)
G	Isıtmalı arka koltuklar (isteğe bağlı)	(15A)
H	EKL (isteğe bağlı)	(15A)
dır-dir	–	–
J	IG MON (seçenek)	7,5 A

Motor bölmesindeki sigorta yerleşimi (2017)

Numara.	Korumalı devre	Amper
1	pil	150A
2	EPS	70 1
2	ESB	40 1
2	EPB hakkı (seçenek)	(30A)
2	Seçenek 1 sigorta kutusu	40 1
2	Tel ile ofset (seçenek)	(30A)
2	RFC	40 1
2	IG Müdürü 1	30 1
3	Ana kısa far	30 1
3	Elektrik Motorlu Su Pompası	30 1
3	IG Müdürü 2	30 1
3	Silecek motoru	30 1
4	Ana FI	15 1
5	PCU elektrikli su pompası	7,5 A
6	EVTC	20 1
7	GI’yi korumak	10 A
8	DBW	15 1
9	IG bobinleri	15 1
10	Fren lambası	10 A
11	VBU	10 A
12	Ana sigorta kutusu 2	60 A
12	Arka buğu çözücü	50 A
12	Ana sigorta kutusu 1	60 A
12	ABS/VSA FSR	40 1
12	Sigorta kutusu	30 1
12	ABS / VSA motoru	30 1
12	Isıtma motoru	40 1
12	EPB sola (seçenek)	(30A)
12	Küçük ışık	20 1
12	Seçenek 2 sigorta kutusu	40 1
13	Klima PTC 4	(40 A)
14	Klima PTC 2	(40 A)
15	Ön sis lambası + DRL	(10 A)
16	korna çalmak	10 A
17	IG 3-G / D’yi koruyun	15 1
18	İç ışık	7,5 A
19	–	–
20	Ampli Premium (seçenek)	(20 A)
21	Korumak	10 A
22	ses	15 1
23	P-ACT sürücüsü (isteğe bağlı)	(7,5 A)
24	Sağ kısa huzme	10 A
25	Sol far kısa huzmeli	10 A
26	TUR IGPS	10 A
