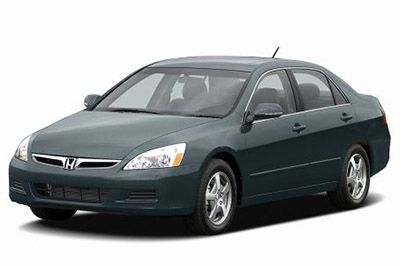

Bu yazıda, 2005’ten 2007’ye kadar üretilen yedinci nesil Honda Accord Hybrid’i ele alıyoruz. Burada
Sigorta düzeni Honda Accord Hybrid 2005-2006
Yolcu bölmesi

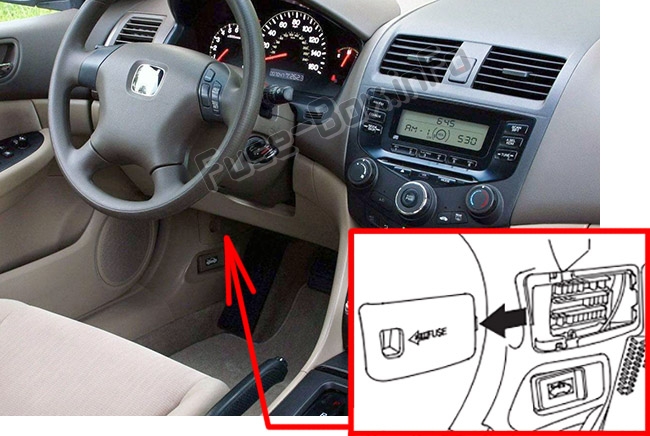

İç sigorta kutusu, sürücünün sol alt tarafında bulunur.
Sigorta kutusu kapağını çıkarmak için kendinize doğru çekin ve menteşelerinden ayırın.
Makine bölümü

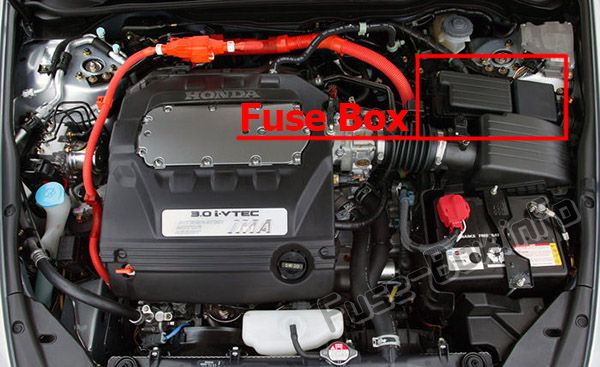

Kaputun altındaki sigorta kutusu, sürücü tarafında motor bölmesinin arkasına yakın 1 yerde bulunur.
Yolcu bölmesi

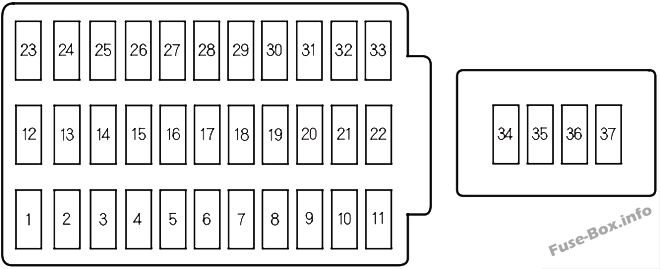

Yolcu bölmesindeki sigortaların atanması
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | Kablo tahrikli |
| 2 | 15 1 | Ateşleme bobini |
| 3 | 10 A | gün ışığı |
| 4 | 15 1 | Laf ısıtma |
| 5 | 10 A | Radyo |
| 6 | 7,5 A | İç ışık |
| 7 | 10 A | Geri vites lambaları |
| 8 | 20 1 | Kilit |
| 9 | 20 1 | Ön aksesuar soketi |
| 10 | 7,5 A | OPDS |
| 11 | 30 1 | silecek |
| 12 | – | Kullanılmamış |
| 13 | – | Kullanılmamış |
| 14 | 20 1 | Güç ayarlı sürücü koltuğu (Sürgülü) |
| 15 | 20 1 | Isıtmalı koltuk |
| 16 | 20 1 | Elektrikli sürücü koltuğu (yatar) |
| 17 | – | Kullanılmamış |
| 18 | 15 1 | ACG |
| 19 | 15 1 | Benzin pompası |
| 20 | 10 A | yıkayıcı |
| 21 | 7,5 A | Metre |
| 22 | 10 A | SRS |
| 23 | 7,5 A | IGP |
| 24 | 20 1 | Elektrikli cam (arka sol) |
| 25 | 20 1 | Elektrikli cam (arka sağ) |
| 26 | 20 1 | Elektrikli cam (yolcu) |
| 27 | 20 1 | Elektrikli cam (sürücü) |
| 28 | 20 1 | açılır tavan |
| 29 | 7,5 A | Hibrit klima |
| 30 | 7,5 A | AC |
| 31 | – | Kullanılmamış |
| 32 | 7,5 A | CAC |
| 33 | – | Kullanılmamış |
| 34 | 20 1 | Arka aksesuar soketi |
| 35 | 7,5 A | KH |
| 36 | 15 1 | DHW |
| 37 | 10 A | IMA |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | Far düşük sol |
| 2 | 30 1 | Arka buz çözme bobini |
| 3 | 10 A | Sol far Merhaba |
| 4 | 15 1 | Küçük ışık |
| 5 | 10 A | Sağ far Merhaba |
| 6 | 10 A | Far sağ alt |
| 7 | 7,5 A | Korumak |
| 8 | 15 1 | ECU FI |
| 9 | 20 1 | K10denser fanı |
| 10 | – | Kullanılmamış |
| 11 | 30 1 | Fan |
| 12 | 7,5 A | MG. Debriyaj |
| 13 | 15 1 | Korna, Dur |
| 14 | 40 1 | Arka buz çözücü |
| 15 | 40 1 | Yedekleme, ACC |
| 16 | 15 1 | Risk |
| 17 | 30 1 | VSA motoru |
| 18 | 40 1 | VSA |
| 19 | 40 1 | Seçenek (ateşleme bobini, DRL (Kanada)) |
| 20 | 40 1 | Seçenek (elektrikli koltuklar, ısıtmalı koltuklar) |
| 21 | 40 1 | Isıtma motoru |
| 22 | 120A | pil |
| 22 | 70 1 | EPS |
| 23 | 50 A | + B IG1 Ana |
| 23 | 50 A | Ana elektrikli cam |
