Bu yazıda, 2018’den günümüze kadar mevcut olan 10uncu nesil Honda Accord’u ele alıyoruz. Burada
Sigorta düzeni Honda Accord 2018-2019-…
Sigorta kutusu konumu

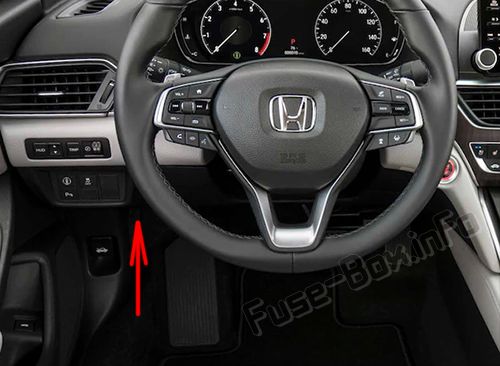

Yolcu bölmesi
Gösterge panelinin altında bulunur.

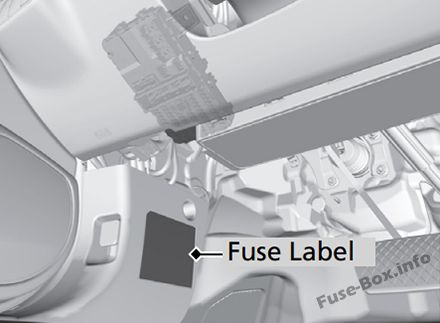

Sigorta yerleri yan panele yapıştırılmış etikette gösterilmiştir.

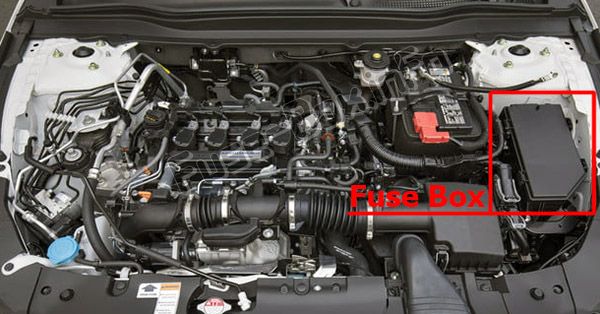

Makine bölümü
Pilin yakınında bulunur.

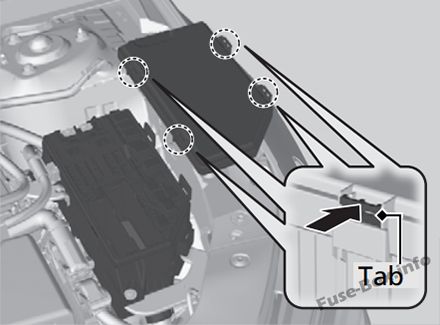

Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.
Sigorta kutusu şemaları
2018, 2019
Yolcu bölmesi

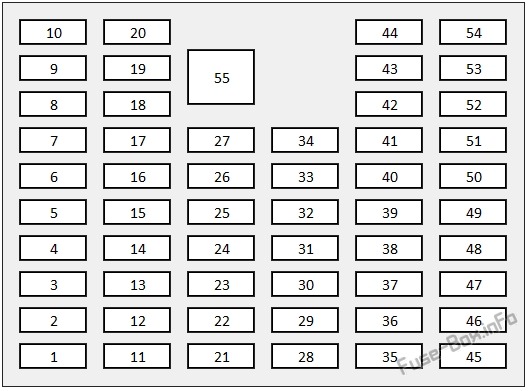

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | – | – |
| 2 | L YAN KAPININ KİLİDİ AÇILMASI | 10 A |
| 3 | YAN KAPININ KİLİDİ AÇILMASI R | 10 A |
| 4 | CAC | 10 A |
| 5 | ACC ANAHTAR KİLİDİ | 7,5 A |
| 6 | SRS | 10 A |
| 7 | – | – |
| 8 | IG HOLD2 (seçenek) | (10 A) |
| 9 | ZEKİ | 10 A |
| 10 | – | – |
| 11 | YAN KAPI KİLİDİ L | 10 A |
| 12 | KAPI KİLİDİ DR | (10 A) |
| 13 | YAN KAPI KİLİDİ R | 10 A |
| 14 | SEÇENEK | 10 A |
| 15 | DRL | 10 A |
| 16 | ÖDÜL TO ACC | (20 A) |
| 17 | AÇIK ÇATI (opsiy10) | (20 A) |
| 18 | – | – |
| 19 | – | – |
| 20 | SBW ECU (seçenek) | (10 A) |
| 21 | DR KAPISININ AÇILMASI | (10 A) |
| 22 | – | – |
| 23 | – | – |
| 24 | AMPLI PREMIUM (seçenek) | (20 A) |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | IG HOLD3 (seçenek) | (15A) |
| 33 | DR P/SEAT SLI (isteğe bağlı) | (20 A) |
| 34 | AS P/SEAT SLI (opsiy10el) | (20 A) |
| 35 | SEÇENEK 2 | 10 A |
| 36 | METRE | 10 A |
| 37 | SEÇENEK 1 | 10 A |
| 38 | DR P/SEAT REC (isteğe bağlı) | (20 A) |
| 39 | AS P/SEAT REC (isteğe bağlı) | (20 A) |
| 40 | DR P / LOMBER (seçenek) | (10 A) |
| 41 | – | – |
| 42 | AVS (seçenek) | (20 A) |
| 43 | SEÇENEK | 10 A |
| 44 | ADS (seçenek) | (20 A) |
| 45 | – | – |
| 46 | SRS | 10 A |
| 47 | – | – |
| 48 | HUD (isteğe bağlı) | (10 A) |
| 49 | KİLİT | 20 1 |
| 50 | SOKET ACC FR | 20 1 |
| 51 | GG RP/K | 20 1 |
| 52 | sağ sol sağ/sol | 20 1 |
| 53 | P/W OLARAK | 20 1 |
| 54 | DR P / B | 20 1 |
| 55 | – | – |
Makine bölümü

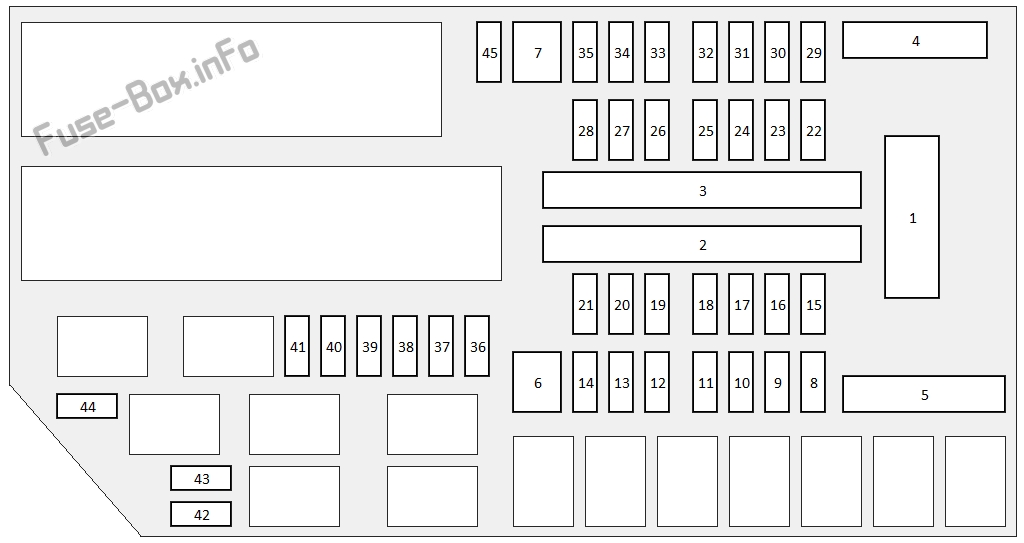

Motor bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | AKÜ | 125 A |
| 2 | – | (70A) |
| 2 | EPS | 70 1 |
| 2 | – | (30A) |
| 2 | ANA SİGORTA KUTUSU 2 | 60 A |
| 2 | CEZİR | 40 1 |
| 2 | ABS/VSA FSR | 40 1 |
| 2 | – | (30A) |
| 2 | IG PRENSİP1 | 30 1 |
| 3 | ARKA DEFROST | 40 1 |
| 3 | ANA SİGORTA KUTUSU 1 | 60 A |
| 3 | – | (30A) |
| 3 | ISITMA MOTORU | 40 1 |
| 3 | – | (40 A) |
| 3 | ST MG | 30 1 |
| 3 | SEKONDER FAN MOTORU | 30 1 |
| 3 | – | (30A) |
| 4 | – | (30A) |
| 4 | OP 2 SİGORTA KUTUSU (opsiy10) | (70A) |
| 4 | – | (40 A) |
| 4 | OP 1 SİGORTA KUTUSU | 60 A |
| 5 | – | (40 A) |
| 5 | ANA FAN MOTORU | 30 1 |
| 5 | SPM2 | 30 1 |
| 5 | ABS / VSA MOTOR | 40 1 |
| 5 | IG İLKE 2 | 30 1 |
| 5 | SİLECEK MOTORU | 30 1 |
| 6 | SRM1 | 30 1 |
| 7 | – | – |
| 8 | – | – |
| 9 | YANGINI DURDUR | 10 A |
| 10 | TCU (seçenek) | (15A) |
| 11 | INJ | 20 1 |
| 12 | TCU2 (seçenek) | (10 A) |
| 13 | IGP | 15 1 |
| 14 | TCU3 (seçenek) | (10 A) |
| 15 | ECU FI | 10 A |
| 16 | BATT SNSR | 7,5 A |
| 17 | DBW | 15 1 |
| 18 | BOBİN IG | 15 1 |
| 19 | RİSK | 15 1 |
| 20 | – | – |
| 21 | – | – |
| 22 | H / STRG (seçenek) | (10 A) |
| 23 | – | – |
| 24 | SES | 15 1 |
| 25 | Y / ARKA KOLTUK (isteğe bağlı) | (20 A) |
| 26 | ÖN DEFROST SİLECEK (opsiy10) | (15A) |
| 27 | KORUMAK | 10 A |
| 28 | korna | 10 A |
| 29 | ÖN SİS LAMBALARI (isteğe bağlı) | (10 A) |
| 30 | ÖRTÜCÜ IZGARA (seçenek) | (7,5 A) |
| 31 | MG DEBRİYAJ | 10 A |
| 32 | YIKAMA MOTORU | 15 1 |
| 33 | – | – |
| 34 | – | (10 A) |
| 35 | ALT SES (seçenek) | (7,5 A) |
| 36 | IGPS | 7,5 A |
| 37 | IGPS (LAF) | 7,5 A |
| 38 | VB ACT | 7,5 A |
| 39 | IG1 TCU (seçenek) | (10 A) |
| 40 | IG1 YAKIT POMPASI | 20 1 |
| 41 | IG1 ABS / VSA | 7,5 A |
| 42 | IG1 ACG | 10 A |
| 43 | IG1 ST MOTOR | 10 A |
| 44 | IG1 MONİTÖR | 7,5 A |
| 45 | – | – |
