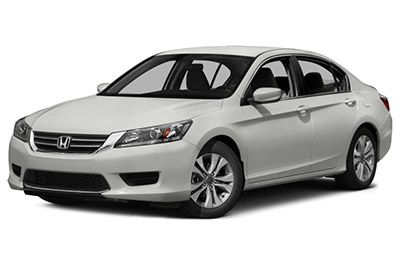

Bu yazıda 2013’ten 2017’ye kadar üretilen 9uncu nesil Honda Accord’u ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Honda Accord 2013-2017
Sigorta kutusu konumu

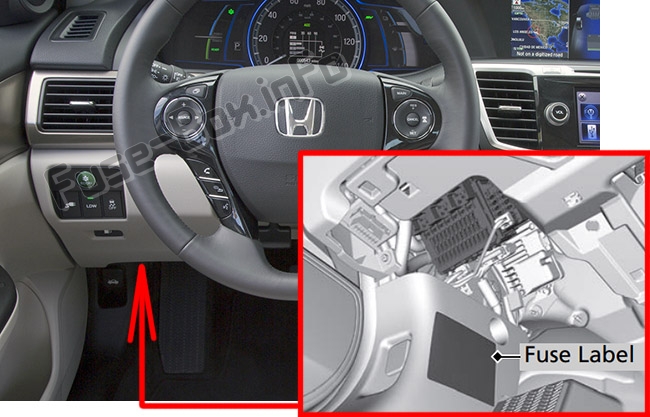

Yolcu bölmesi
Gösterge panelinin altında bulunur.
Sigorta yerleri yan panele yapıştırılmış etikette gösterilmiştir.

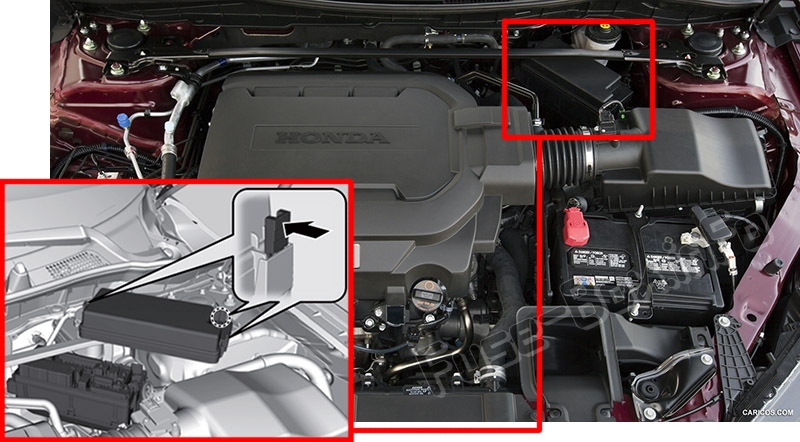

Makine bölümü
Fren hidroliği deposunun yanında bulunur.
Sigorta yerleri sigorta kutusu kapağında işaretlenmiştir.
Sigorta kutusu şemaları
2013, 2014, 2015
Yolcu bölmesi

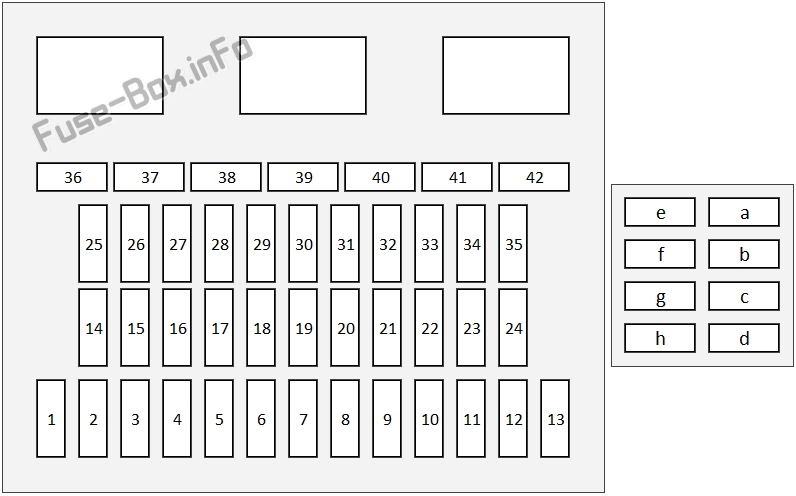

Yolcu bölmesindeki sigorta yerleşimi (2013, 2014, 2015)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | AC | 7,5 A |
| 2 | DRL | 7,5 A |
| 3 | – | – |
| 4 | – | – |
| 5 | Metre | 7,5 A |
| 6 | SRS | 7,5 A |
| 7 | Seçenek | (7,5 A) |
| 8 | MISS SOL | 10 A |
| 9 | Benzin pompası | 20 1 |
| 10 | ABS / VSA | 7,5 A |
| 11 | – | – |
| 12 | Ön cam sileceği | 7,5 A |
| 13 | ACG | 15 1 |
| 14 | Arka aksesuar güç çıkışı (k10sol bölmesi) | (20 A) |
| 15 | Elektrikli yatırılabilen sürücü koltuğu (isteğe bağlı) | (20 A) |
| 16 | Sunroof (isteğe bağlı) | (20 A) |
| 17 | Isıtmalı ön koltuklar (isteğe bağlı) | (20 A) |
| 18 | – | – |
| 19 | Yolcu tarafı kapı açma | 10 A |
| 20 | Sürücü tarafı arka kapısının kilidinin açılması | 10 A |
| 21 | Sürücü kapısı kilidi | 10 A |
| 22 | Yolcu tarafı kapı kilidi | 10 A |
| 23 | Sürücü kapısının kilidinin açılması | 10 A |
| 24 | SRS | 10 A |
| 25 | Aydınlatma | 10 A |
| 26 | Tuş kilidi | 7,5 A |
| 27 | Park lambaları | 10 A |
| 28 | Bel desteği (seçenek) | (10 A) |
| 29 | Sağ uzun far | 10 A |
| 30 | yıkayıcı | 15 1 |
| 31 | AKILLI (seçenek) | (10 A) |
| 32 | Sürücünün elektrikli camı | 20 1 |
| 33 | Elektrikli ön yolcu camı | 20 1 |
| 34 | Sürücü tarafı arka elektrikli cam | 20 1 |
| 35 | Arka yolcu tarafında elektrikli cam | 20 1 |
| 36 | Elektrikli sürgülü sürücü koltuğu (isteğe bağlı) | (20 A) |
| 37 | AKSESUAR | 7,5 A |
| 38 | – | – |
| 39 | Sol uzun far | 10 A |
| 40 | Aksesuar güç çıkışı (k10sol paneli) | 20 1 |
| 41 | Sürücü tarafı arka kapı kilidi | 10 A |
| 42 | Kilit | 20 1 |
| a | Ses (isteğe bağlı) | (7,5 A) |
| B | ACM (isteğe bağlı) | (20 A) |
| C | Isıtmalı arka koltuklar (isteğe bağlı) | (15A) |
| NS | Ampli Premium (seçenek) | (20 A) |
| Ve | – | – |
| F | – | – |
| G | Elektrikli yatırılabilen yolcu koltuğu (isteğe bağlı) | (20 A) |
| H | Elektrikli sürgülü yolcu koltuğu (isteğe bağlı) | (20 A) |
Makine bölümü

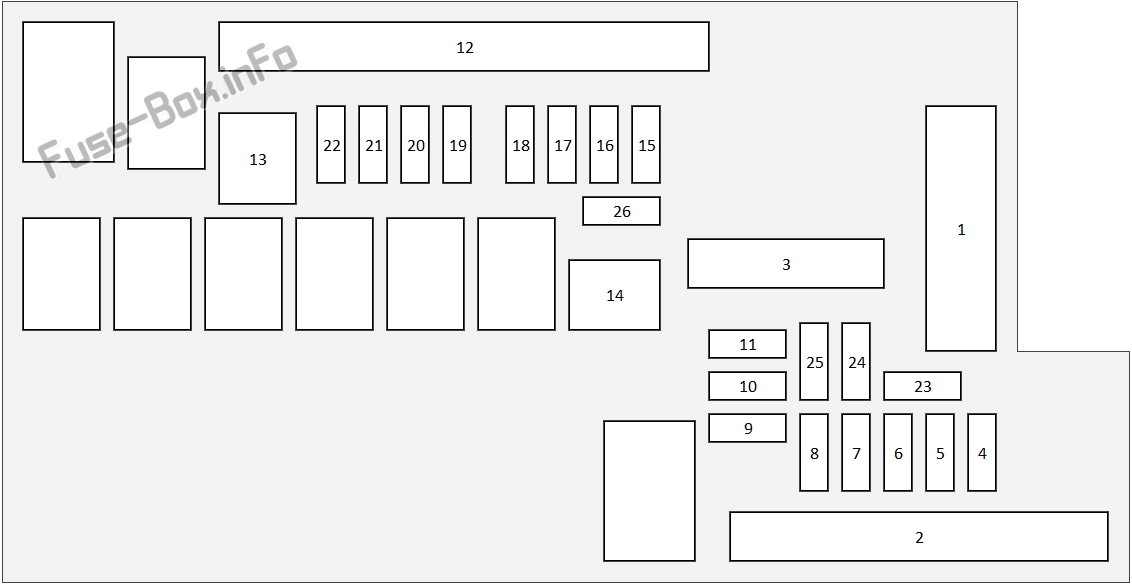

Motor bölmesindeki sigorta yerleşimi (2013, 2014, 2015)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | pil | 125 A |
| 2 | EPS | 70 1 |
| 2 | Ana sigorta kutusu 1 | (60A) |
| 2 | Seçenek 1 sigorta kutusu | (40 A) |
| 2 | – | – |
| 2 | – | – |
| 2 | ABS/VSA FSR | 40 1 |
| 2 | ABS / VSA motoru | 30 1 |
| 3 | – | – |
| 3 | – | – |
| 3 | – | – |
| 3 | – | – |
| 4 | Ön sis lambası (akıllı giriş sistemli modellerde k10tak anahtarı yerine MOTOR ÇALIŞTIR / DURDUR düğmesi bulunur) | (15A) |
| 5 | korna çalmak | 10 A |
| 6 | Fren lambası | 10 A |
| 7 | FI Alt | 15 1 |
| 8 | DRL | (7,5 A) |
| 9 | IG bobinleri | 15 1 |
| 10 | Enjektör (4 silindir) | 20 1 |
| 11 | Risk | 15 1 |
| 12 | Ana sigorta kutusu 2 | 60 A |
| 12 | Seçenek 2 sigorta kutusu | (40 A) |
| 12 | IG Müdürü 1 | 50 A / 30 A (Akıllı giriş sistemli modeller) |
| 12 | IG Main 2 (Akıllı giriş sistemli modeller) | 30 1 |
| 12 | Fan alt motoru | 20 A (4 silindir) / 30 A (6 silindir) |
| 12 | Ana kısa far | 30 1 |
| 12 | Sigorta kutusu | 30 1 |
| 12 | Silecek motoru | 30 1 |
| 12 | Ana fan motoru | 30 1 |
| 12 | Starter (Akıllı giriş sistemli modeller) | 30 1 |
| 13 | Arka buğu çözücü | 40 1 |
| 14 | Isıtma motoru | 40 1 |
| 15 | Ana FI | 15 1 |
| 16 | Isıtmalı dış ayna (akıllı giriş sistemli modellerde k10tak anahtarı yerine MOTOR ÇALIŞTIR / DURDUR düğmesi bulunur) | (10 A) |
| 17 | MG debriyaj | 7,5 A |
| 18 | DBW | 15 1 |
| 19 | Küçük ışık | 20 1 |
| 20 | İç ışık | 7,5 A |
| 21 | Korumak | 10 A |
| 22 | ses | 10 A |
| 23 | Fan zamanlayıcı | 7,5 A |
| 24 | Sağ kısa huzme | 10 A |
| 25 | Sol far kısa huzmeli | 10 A |
| 26 | – | – |
2016, 2017
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2016, 2017)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | AC | 7,5 A |
| 2 | DRL | 7,5 A |
| 3 | – | – |
| 4 | – | – |
| 5 | Metre | 7,5 A |
| 6 | SRS | 7,5 A |
| 7 | Seçenek | (7,5 A) |
| 8 | MISS SOL | 10 A |
| 9 | Benzin pompası | 20 1 |
| 10 | ABS / VSA | 7,5 A |
| 11 | – | – |
| 12 | Ön cam sileceği | 7,5 A |
| 13 | ACG | 15 1 |
| 14 | Arka aksesuar güç çıkışı (k10sol bölmesi) | (20 A) |
| 15 | Elektrikli yatırılabilen sürücü koltuğu (isteğe bağlı) | (20 A) |
| 16 | Sunroof (isteğe bağlı) | (20 A) |
| 17 | Isıtmalı ön koltuklar (isteğe bağlı) | (20 A) |
| 18 | – | – |
| 19 | Yolcu tarafı kapı açma | 10 A |
| 20 | Sürücü tarafı arka kapısının kilidinin açılması | 10 A |
| 21 | Sürücü kapısı kilidi | 10 A |
| 22 | Yolcu tarafı kapı kilidi | 10 A |
| 23 | Sürücü kapısının kilidinin açılması | 10 A |
| 24 | SRS | 10 A |
| 25 | Aydınlatma | 10 A |
| 26 | Tuş kilidi | 7,5 A |
| 27 | Park lambaları | 10 A |
| 28 | Bel desteği (seçenek) | (10 A) |
| 29 | Sağ uzun far | 10 A |
| 30 | yıkayıcı | 15 1 |
| 31 | AKILLI (seçenek) | (10 A) |
| 32 | Sürücünün elektrikli camı | 20 1 |
| 33 | Elektrikli ön yolcu camı | 20 1 |
| 34 | Sürücü tarafı arka elektrikli cam | 20 1 |
| 35 | Arka yolcu tarafında elektrikli cam | 20 1 |
| 36 | Elektrikli sürgülü sürücü koltuğu (isteğe bağlı) | (20 A) |
| 37 | AKSESUAR | 7,5 A |
| 38 | – | – |
| 39 | Sol uzun far | 10 A |
| 40 | Ön aksesuar güç çıkışı (k10sol paneli) | 20 1 |
| 41 | Sürücü tarafı arka kapı kilidi | 10 A |
| 42 | Kilit | 20 1 |
| a | Ses (isteğe bağlı) | (7,5 A) |
| B | ACM (isteğe bağlı) | (20 A) |
| C | Isıtmalı arka koltuklar (isteğe bağlı) | (15A) |
| NS | Ampli Premium (seçenek) | (20 A) |
| Ve | – | – |
| F | – | |
| G | Elektrikli yatırılabilen yolcu koltuğu (isteğe bağlı) | (20 A) |
| H | Elektrikli sürgülü yolcu koltuğu (isteğe bağlı) | (20 A) |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016, 2017)
| Numara. | Korumalı devre | Amper |
|---|---|---|
| 1 | pil | 125 A |
| 2 | EPS | 70 1 |
| 2 | Ana sigorta kutusu 1 | (60A) |
| 2 | Seçenek 1 sigorta kutusu | (40 A) |
| 2 | – | – |
| 2 | – | – |
| 2 | ABS/VSA FSR | 20 A (LKAS’lı) / 40 A (LKAS’sız) |
| 2 | ABSA / SA motoru | 40 A (LKAS’lı) / 30 A (LKAS’sız) |
| 3 | – | – |
| 3 | – | – |
| 3 | – | – |
| 3 | – | – |
| 4 | Ön sis lambası (akıllı giriş sistemli modellerde k10tak anahtarı yerine MOTOR ÇALIŞTIR / DURDUR düğmesi bulunur) | (10 A) |
| 5 | korna çalmak | 10 A |
| 6 | Fren lambası | 10 A |
| 7 | FI Alt | 15 1 |
| 8 | DRL | (7,5 A) |
| 9 | IG bobinleri | 15 1 |
| 10 | Enjektör (4 silindirli) / – (6 silindirli) | (20 A) (4 sil) / – (6 sil) |
| 11 | Risk | 15 1 |
| 12 | Ana sigorta kutusu 2 | 60 A |
| 12 | Seçenek 2 sigorta kutusu | (40 A) |
| 12 | IG Müdürü 1 | 30 A (akıllı giriş sistemi ile) / 50 A (akıllı giriş sistemi olmadan) |
| 12 | IG Main 2 (Akıllı giriş sistemli modeller) | 30 1 |
| 12 | – (Akıllı giriş sistemi olmayan modeller) | – |
| 12 | Fan alt motoru | 20 A (4 silindir) / 30 A (6 silindir) |
| 12 | Ana kısa far | 30 1 |
| 12 | Sigorta kutusu | 30 1 |
| 12 | Silecek motoru | 30 1 |
| 12 | Ana fan motoru | 30 1 |
| 12 | Starter (Akıllı giriş sistemli modeller) | 30 1 |
| 12 | – (Akıllı giriş sistemi olmayan modeller) | – |
| 13 | Arka buğu çözücü | 40 1 |
| 14 | Isıtma motoru | 40 1 |
| 15 | Ana FI | 15 1 |
| 16 | Isıtmalı dış ayna (4 silindirli) / – (6 silindirli) | (10 A) (4 sil) / – (6 sil) |
| 17 | MG debriyaj | 7,5 A |
| 18 | DBW | 15 1 |
| 19 | Küçük ışık | 20 1 |
| 20 | İç ışık | 7,5 A |
| 21 | Korumak | 10 A |
| 22 | ses | 10 A |
| 23 | Fan zamanlayıcı | 7,5 A |
| 24 | Sağ kısa huzme | 10 A |
| 25 | Sol far kısa huzmeli | 10 A |
| 26 | ABS / VSA ECU (LKAS’lı) / – (LKAS’sız) | 7,5 A (LKAS’lı) / – (LKAS’sız) |
