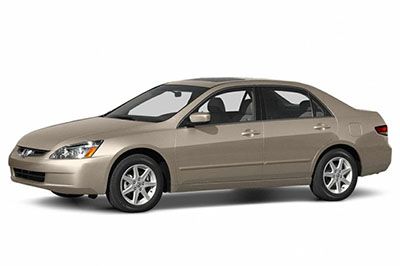

Bu yazıda 2003’ten 2007’ye kadar üretilen yedinci nesil Honda Accord’u ele alıyoruz. Burada
İçindekiler
Honda Accord 2003-2007 Sigorta Düzenlemesi
Sigorta kutusu konumu

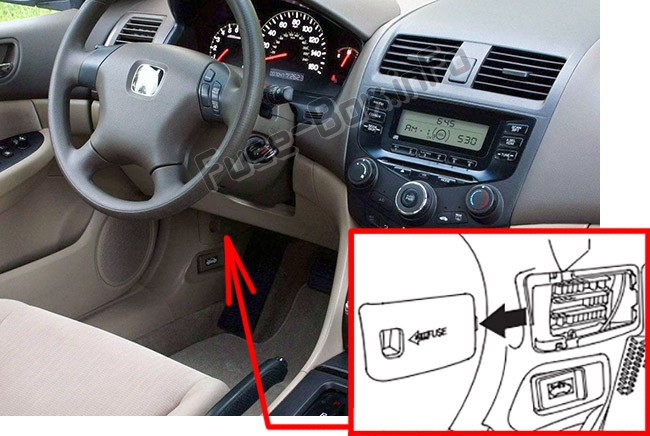

Yolcu bölmesi
İç sigorta kutusu, sürücünün sol alt tarafında, kapağın arkasında bulunur.
Makine bölümü
Kaputun altındaki sigorta kutusu, sürücü tarafında motor bölmesinin arkasına yakın 1 yerde bulunur.
Sigorta kutusu şemaları
2003, 2004
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | (15A) | Tel İle Sürme (6 silindirli modeller) |
| 2 | 15 1 | Ateşleme bobini |
| 3 | (10 A) | Gün Işığı (Kanada modellerinde) |
| 4 | 15 1 | Laf ısıtma |
| 5 | 10 A | Radyo |
| 6 | 7,5 A | İç ışık |
| 7 | 10 A | Geri vites lambaları |
| 8 | 20 1 | Kilit |
| 9 | 15 1 | Ön aksesuar prizleri |
| 10 | 7,5 A | IG OPDS |
| 11 | 30 1 | IG silecek |
| 12 | – | Kullanılmamış |
| 13 | (20 A) | Elektrikli yolcu koltuğu yatırma |
| 14 | (20 A) | Sürücünün elektrikli koltuk kaydırağı |
| 15 | (20 A) | Isıtmalı koltuk |
| 16 | (20 A) | Elektrikli sürücü koltuğu yatırma |
| 17 | (20 A) | Yolcu elektrikli koltuk kaydırağı |
| 18 | 15 1 | IGACG |
| 19 | 15 1 | IG yakıt pompası |
| 20 | 7,5 A | R10delle IG |
| 21 | 7,5 A | IG sayacı |
| 22 | 10 A | IG SRS |
| 23 | 7,5 A | IGP (ECU PGM-FI) |
| 24 | 20 1 | Sol arka elektrikli cam |
| 25 | 20 1 | Arka sağ elektrikli cam |
| 26 | 20 1 | Elektrikli cam ön sağ |
| 27 | 20 1 | Sürücünün elektrikli camı |
| 28 | (20 A) | açılır tavan |
| 29 | – | Kullanılmamış |
| 30 | 7,5 A | IG HAC |
| 31 | – | Kullanılmamış |
| 32 | 7,5 A | CAC |
| 33 | 7,5 A | OP HAC |
Makine bölümü

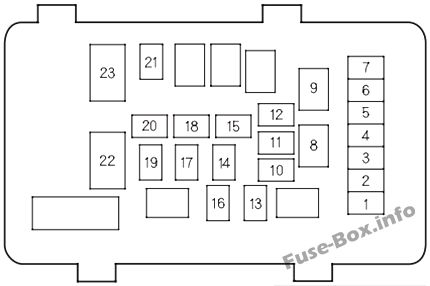

Motor bölmesindeki sigorta yerleşimi (2003, 2004)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | Far düşük sol |
| 2 | (30A) | (Arka buz çözme bobini) |
| 3 | 10 A | Sol far Merhaba |
| 4 | 15 1 | Küçük ışık |
| 5 | 10 A | Sağ far Merhaba |
| 6 | 10 A | Far sağ alt |
| 7 | 7,5 A | Korumak |
| 8 | 15 1 | ECU FI |
| 9 | 20 1 | K10denser fanı |
| 10 | – | Kullanılmamış |
| 11 | 20 1 | Fan |
| 11 | 30 1 | Soğutma fanı (6 silindirli modeller) |
| 12 | 7,5 A | MG. Debriyaj |
| 13 | 20 1 | Korna, Dur |
| 14 | 40 1 | Arka buz çözücü |
| 15 | 40 1 | Yedekleme, ACC |
| 16 | 15 1 | Risk |
| 17 | 30 1 | ABS motoru |
| 17 | 30 1 | TCS motoru (6 silindirli modeller) |
| 18 | 20 1 | ABS F/S |
| 18 | 40 1 | TCS (6 silindirli modeller) |
| 19 | 40 1 | Isıtmalı koltuklar |
| 20 | (40 A) | K10denser fanı |
| 21 | 40 1 | Isıtma motoru |
| 22 | 100A | pil |
| 22 | – | Kullanılmamış |
| 23 | 50 A | + B IG1 Ana |
| 23 | 50 A | Ana elektrikli cam |
2005
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2005)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | (15A) | DBW |
| 2 | 15 1 | Ateşleme bobini |
| 3 | (10 A) | Gündüz sürüş farları (Kanada modellerinde) |
| 4 | 15 1 | Laf ısıtma |
| 5 | 10 A | Radyo |
| 6 | 7,5 A | İç ışık |
| 7 | 10 A | Geri vites lambaları |
| 8 | 20 1 | Kilit |
| 9 | 15 1 | Ön aksesuar prizleri |
| 10 | 7,5 A | IG OPDS (Yolcu Pozisy10u Algılama Sistemi) |
| 11 | 30 1 | IG silecek |
| 12 | – | Kullanılmamış |
| 13 | – | Kullanılmamış |
| 14 | (20 A) | Elektrikli sürgülü sürücü koltuğu |
| 15 | (20 A) | Isıtmalı koltuklar |
| 16 | (20 A) | Elektrikli yatırılabilen sürücü koltuğu |
| 17 | – | Kullanılmamış |
| 18 | 15 1 | IGACG |
| 19 | 15 1 | IG yakıt pompası |
| 20 | 7,5 A | R10delle IG |
| 21 | 7,5 A | IG sayacı |
| 22 | 10 A | IG SRS |
| 23 | 7,5 A | IGP (ECU PGM-FI) |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 20 1 | Yolcu elektrikli cam |
| 27 | 20 1 | Sürücünün elektrikli camı |
| 28 | (20 A) | açılır tavan |
| 29 | – | Kullanılmamış |
| 30 | 7,5 A | IG HAC |
| 31 | – | Kullanılmamış |
| 32 | 7,5 A | CAC |
| 33 | – | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2005)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | Sol far kısa huzmeli |
| 2 | (30A) | (Arka buz çözme bobini) |
| 3 | 10 A | Sol uzun far |
| 4 | 15 1 | Küçük ışık |
| 5 | 10 A | Sağ uzun far |
| 6 | 10 A | Sağ kısa huzme |
| 7 | 7,5 A | Korumak |
| 8 | 15 1 | ECU FI |
| 9 | 20 1 | K10denser fanı |
| 10 | – | Kullanılmamış |
| 11 | 20 1 | Fan |
| 11 | 30 1 | Soğutma fanı (6 silindirli modeller) |
| 12 | 7,5 A | MG. Debriyaj |
| 13 | 20 1 | Korna, Dur |
| 14 | 40 1 | Arka buz çözücü |
| 15 | 40 1 | Yedekleme, ACC |
| 16 | 15 1 | Risk |
| 17 | 30 1 | ABS motoru |
| 17 | 30 1 | TCS motoru (6 silindirli modeller) |
| 18 | 20 1 | ABS F/S |
| 18 | 40 1 | TCS (6 silindirli modeller) |
| 19 | 40 1 | Seçenek |
| 20 | (40 A) | Seçenek |
| 21 | 40 1 | Isıtma motoru |
| 22 | 100A | pil |
| 22 | – | Kullanılmamış |
| 23 | 50 A | +BIG1 Müdürü |
| 23 | 50 A | Ana elektrikli cam |
2006
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | (15A) | Kablo tahrikli |
| 2 | 15 1 | Ateşleme bobini |
| 3 | (10 A) | gün ışığı |
| 4 | 15 1 | Laf ısıtma |
| 5 | 10 A | Radyo |
| 6 | 7,5 A | İç ışık |
| 7 | 10 A | Geri vites lambaları |
| 8 | 20 1 | Kilit |
| 9 | 15 1 | Ön aksesuar prizleri |
| 10 | 7,5 A | IG OPDS |
| 11 | 30 1 | IG silecek |
| 12 | – | Kullanılmamış |
| 13 | (20 A) | Elektrikli yatırılabilen yolcu koltuğu (US EX, EX L, LX-V6 ve EX-V6; Kanada EX-L, SE-V6 ve EX-V6) |
| 14 | (20 A) | Sürücünün elektrikli sürgülü koltuğu (US EX, EX L, LX-V6 ve EX-V6; Kanada EX-L, SE-V6 ve EX-V6) |
| 15 | (20 A) | Isıtmalı koltuk (US EX, EX L, LX-V6 ve EX-V6; Kanada EX-L, SE-V6 ve EX-V6) |
| 16 | (20 A) | Elektrikli yatırılabilen sürücü koltuğu (US EX, EX L, LX-V6 ve EX-V6; Kanada EX-L, SE-V6 ve EX-V6) |
| 17 | (20 A) | Elektrikli yolcu koltuğu kaydırağı (US EX, EX L, LX-V6 ve EX-V6; Kanada EX-L, SE-V6 ve EX-V6) |
| 18 | 15 1 | IGACG |
| 19 | 15 1 | IG yakıt pompası |
| 20 | 7,5 A | R10delle IG |
| 21 | 7,5 A | IG sayacı |
| 22 | 10 A | IG SRS |
| 23 | 7,5 A | IGP (ECU PGM-FI) |
| 24 | 20 1 | Sol arka elektrikli cam |
| 25 | 20 1 | Arka sağ elektrikli cam |
| 26 | 20 1 | Elektrikli cam ön sağ |
| 27 | 20 1 | Sürücünün elektrikli camı |
| 28 | (20 A) | Sunroof (US EX, EX-L, LX-V6 ve EX-V6; Kanada SE, EX-L, SE-V6 ve EX-V6) |
| 29 | – | Kullanılmamış |
| 30 | 7,5 A | IG HAC |
| 31 | – | Kullanılmamış |
| 32 | 7,5 A | CAC |
| 33 | 7,5 A | OP HAC |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2006)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | Far düşük sol |
| 2 | (30A) | (Arka buz çözme bobini) (US EX, EX-L LX-V6 ve EX-V6; Kanada SE, EX-L, SE-V6 ve EX-V6) |
| 3 | 10 A | Sol far Merhaba |
| 4 | 15 1 | Küçük ışık |
| 5 | 10 A | Sağ far Merhaba |
| 6 | 10 A | Far sağ alt |
| 7 | 7,5 A | Korumak |
| 8 | 15 1 | ECU FI |
| 9 | 20 1 | K10denser fanı |
| 10 | – | Kullanılmamış |
| 11 | 20 1 | Soğutma fanı (ABD VP, LX, SE, EX ve EX-L; Kanada DX-G, SE ve EX-L) |
| 11 | 30 1 | Soğutma fanı (ABD LX-V6 ve EX-V6; Kanada SE-V6 ve EX-V6) |
| 12 | 7,5 A | MG. Debriyaj |
| 13 | 20 1 | Korna, Dur |
| 14 | 40 1 | Arka buz çözücü |
| 15 | 40 1 | Yedekleme, ACC |
| 16 | 15 1 | Risk |
| 17 | 30 1 | ABS motoru (ABD VP, LX, SE, EX ve EX-L; Kanada DX-G, SE ve EX-L) |
| 17 | 30 1 | VSA motoru (ABD LX-V6 ve EX-V6; Kanada SE-V6 ve EX-V6) |
| 18 | 20 1 | ABS F / S (ABD VP, LX, SE, EX ve EX-L; Kanada DX-G, SE ve EX-L) |
| 18 | 40 1 | VSA motoru (ABD LX-V6 ve EX-V6; Kanada SE-V6 ve EX-V6) |
| 19 | 40 1 | Sürücü koltuğu |
| 20 | 40 1 | Elektrikli yolcu koltuğu (Kanada DX-G hariç) |
| 21 | 40 1 | Isıtma motoru |
| 22 | 100A | pil |
| 22 | – | Kullanılmamış |
| 23 | 50 A | + B IG1 Ana |
| 23 | 50 A | Ana elektrikli cam |
2007
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | (15A) | Kablo tahrikli |
| 2 | 15 1 | Ateşleme bobini |
| 3 | (10 A) | gün ışığı |
| 4 | 15 1 | Laf ısıtma |
| 5 | 10 A | Radyo |
| 6 | 7,5 A | İç ışık |
| 7 | 10 A | Geri vites lambaları |
| 8 | (20 A) | Kilit |
| 9 | 15 1 | Ön aksesuar prizleri |
| 10 | 7,5 A | OPDS |
| 11 | 30 1 | silecek |
| 12 | – | Kullanılmamış |
| 13 | (20 A) | Elektrikli yatırılabilen yolcu koltuğu (US EX, EX-L ve V6 modelleri; Kanada SE, EX-L ve V6 modelleri) |
| 14 | (20 A) | Elektrikli sürücü koltuğu kaydırağı (US EX, EX-L ve V6 modelleri; Kanada SE, EX-L ve V6 modelleri) |
| 15 | (20 A) | Isıtmalı koltuk (US EX, EX-L ve V6 modelleri; Kanada SE, EX-L ve V6 modelleri) |
| 16 | (20 A) | Elektrikli yatırılabilen sürücü koltuğu (US EX, EX-L ve V6 modelleri; Kanada SE, EX-L ve V6 modelleri) |
| 17 | (20 A) | Elektrikli yolcu koltuğu kaydırağı (US EX, EX-L ve V6 modelleri; Kanada SE, EX-L ve V6 modelleri) |
| 18 | 15 1 | ACG |
| 19 | 15 1 | Benzin pompası |
| 20 | 7,5 A | yıkayıcı |
| 21 | 7,5 A | Metre |
| 22 | 10 A | SRS |
| 23 | 7,5 A | IGP |
| 24 | (20 A) | Sol arka elektrikli cam |
| 25 | (20 A) | Arka sağ elektrikli cam |
| 26 | 20 1 | Yolcu elektrikli cam |
| 27 | 20 1 | Sürücünün elektrikli camı |
| 28 | (20 A) | Mo10roof (US EX, EX-L ve V6 modelleri; Kanada SE, EX-L ve V6 modelleri) |
| 29 | – | Kullanılmamış |
| 30 | 7,5 A | AGR/C |
| 31 | – | Kullanılmamış |
| 32 | 7,5 A | CAC |
| 33 | – | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2007)
| Olumsuzluk. | Amper. | Korumalı devreler |
|---|---|---|
| 1 | 10 A | Far düşük sol |
| 2 | (30A) | (Arka buz çözücü bobin) (US EX, EX-L ve V6 modelleri, Kanada SE, EX-L ve V6 modelleri) |
| 3 | 10 A | Sol far Merhaba |
| 4 | 15 1 | Küçük ışık |
| 5 | 10 A | Sağ far Merhaba |
| 6 | 10 A | Far sağ alt |
| 7 | 7,5 A | Korumak |
| 8 | 15 1 | ECU FI |
| 9 | 20 1 | K10denser fanı |
| 10 | – | Kullanılmamış |
| 11 | 20 1 | Soğutma fanı (4 silindirli modeller) |
| 11 | 30 1 | Soğutma fanı (V6 modelleri) |
| 12 | 7,5 A | MG. Debriyaj |
| 13 | 20 1 | Korna, Dur |
| 14 | 40 1 | Arka buz çözücü |
| 15 | 40 1 | Yedekleme, ACC |
| 16 | 15 1 | Risk |
| 17 | 30 1 | ABS motor (4 silindirli modeller) |
| 17 | 30 1 | VS A motoru (V6 modelleri) |
| 18 | 20 1 | ABS F / S (4 silindirli modeller) |
| 18 | 40 1 | VSA (V6 modelleri) |
| 19 | 40 1 | Sürücü koltuğu |
| 20 | 40 1 | Elektrikli yolcu koltuğu (US EX, EX-L ve V6 modelleri, Kanada SE, EX-L ve V6 modelleri) |
| 21 | 40 1 | Isıtma motoru |
| 22 | 100A | pil |
| 22 | – | Kullanılmamış |
| 23 | 50 A | + B IG1 Ana |
| 23 | 50 A | Ana elektrikli cam |
