Bu yazıda, 2015’ten günümüze kadar mevcut olan dördüncü nesil GMC Yukon / Yukon XL’yi ele alıyoruz. Burada
İçindekiler
Sigorta düzeni GMC Yukon / Yukon XL 2015-2020…
Sigorta kutusu konumu
Gösterge paneli sigorta bloğu (sol)

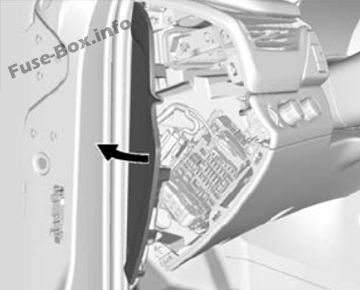

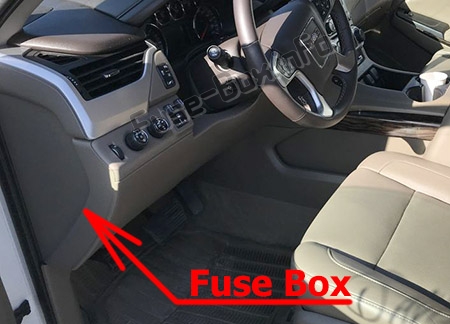

Sol gösterge paneli sigorta bloğu erişim kapısı, gösterge panelinin sürücü tarafındaki kenarında bulunur.
Gösterge paneli sigorta bloğu (sağ)

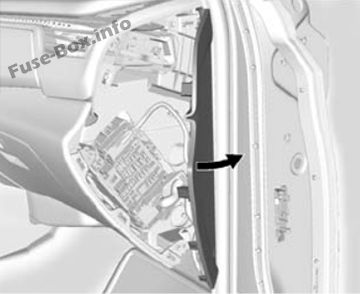

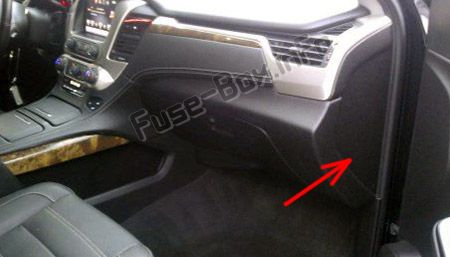

Sağdaki gösterge paneli sigorta bloğu erişim kapısı, gösterge panelinin yolcu tarafı kenarında bulunur. Sigorta bloğunun arkasında röleler bulunmaktadır. Erişmek için tırnaklara basın ve sigorta bloğunu çıkarın.
Makine bölümü

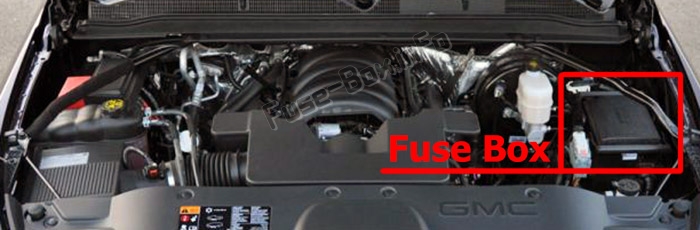

Motor bölmesi sigorta kutusu, aracın sürücü tarafındaki motor bölmesinde bulunur.
Arka bölme sigorta bloğu

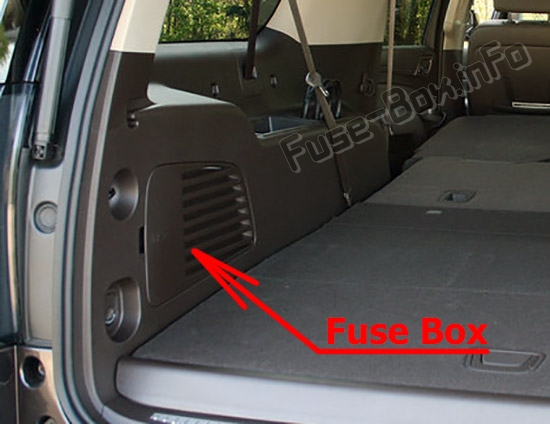

Arka bölme sigorta bloğu, bölmenin sol tarafındaki erişim panelinin arkasında bulunur.
Sigorta kutusu şemaları
2015, 2016
Makine bölümü

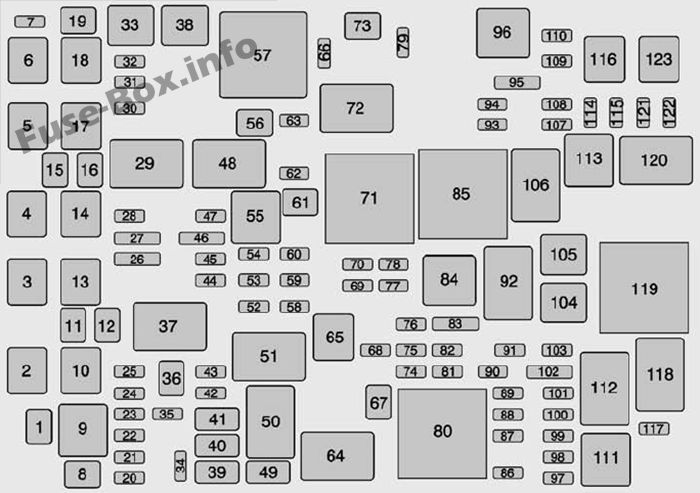

Motor bölmesindeki sigorta yerleşimi (2015, 2016)
| Madde | kullanım |
|---|---|
| 1 | Elektrikli adımlar |
| 2 | Kilitlenme önleyici fren sistemi pompası |
| 3 | İç BEC LT1 |
| 4 | MBS yolcusu |
| 5 | Süspansiy10 Dengeleme Kompresörü |
| 6 | 4WD elektr10ik transfer kutusu k10trolü |
| 7 | Elektrikli park freni |
| 8 | İç mekan BEC LT2 |
| 9 | BEC arka 1 |
| 10 | MBS sürücüsü |
| 11 | ALC egzoz solenoidi |
| 12 | Entegre şasi k10trol modülü |
| 13 | Gerçek zamanlı amortisman |
| 14 | Yakıt pompası besleme modülü |
| 17 | MBS sürücüsü |
| 21 | ALC egzoz solenoidi |
| 23 | Entegre şasi k10trol modülü |
| 24 | Gerçek zamanlı amortisman |
| 25 | Yakıt pompası besleme modülü |
| 26 | Pil ayarlı voltaj k10trolü / yedek |
| 28 | geliştirici2 |
| 29 | Upfitter2 rölesi |
| 30 | silecek |
| 31 | TİM |
| 34 | Acil durum ışıkları |
| 35 | Kilitlenme önleyici fren sistemi valfi |
| 36 | Römork frenleri |
| 37 | Röle Uptitter3 |
| 39 | Römork dur / sağa dön |
| 40 | Römorku durdurun / sola dönün |
| 41 | Römorklar için park lambaları |
| 42 | Sağ park lambaları |
| 43 | Sol park lambaları |
| 44 | geliştirici3 |
| 45 | Otomatik seviye k10trolü çalıştırma/kranklama |
| 47 | geliştirici4 |
| 48 | Röle Uptitter4 |
| 49 | Geri vites lambaları |
| 51 | Park lambası rölesi |
| 59 | Avrupa Fragmanı |
| 60 | Klima k10trolü |
| 63 | Üst 1 |
| 67 | Römork aküsü |
| 69 | RC 3 ve 4 geliştirme |
| 70 | VBAT Upfrtter 3 ve 4 |
| 72 | Düzen 1 Röle |
| 74 | Motor k10trol modülünün ateşlenmesi |
| 75 | Muhtelif Yedek ateşleme |
| 76 | Şanzıman Ateşleme |
| 77 | RC 1 ve 2 geliştirme |
| 78 | VBAT 1 ve 2 düzeni |
| 83 | Euro RC Römork |
| 84 | Röleyi başlat / başlat |
| 87 | Motor |
| 88 | Enjektör A – Tek |
| 89 | Enjektör B – Aynı |
| 90 | Oksijen sensörü B |
| 91 | gaz k10trolü |
| 92 | Motor k10trol modülü rölesi |
| 93 | korna çalmak |
| 94 | Sis farları |
| 95 | Kırmızı ışıklar |
| 100 | Oksijen sensörü A |
| 101 | Motor k10trol modülü |
| 102 | Motor k10trol modülü / şanzıman k10trol modülü |
| 103 | Yardımcı İç Isıtma |
| 104 | Giriş |
| 107 | Aero kanat |
| 109 | Polis planlayıcısı |
| 112 | Marş rölesi |
| 114 | Ön cam yıkayıcı |
| 115 | Arka cam yıkayıcı |
| 116 | Sol soğutma fanı |
| 121 | Sağ HID far |
| 122 | Phare HID mastarı |
| 123 | Sağ soğutma fanı |
Gösterge paneli, sol

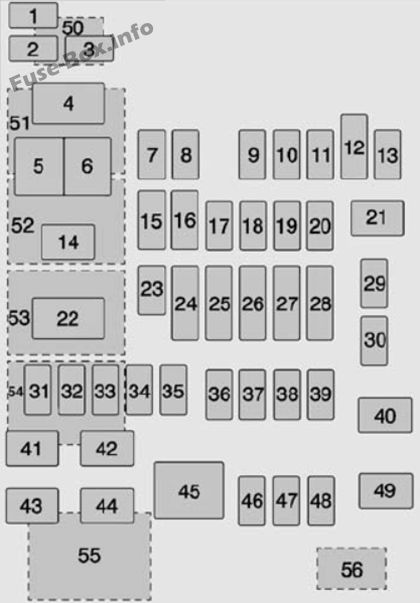

Ön paneldeki sigorta kutusundaki sigorta ataması (sol) (2015, 2016)
| İsim | kullanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Kullanılmamış |
| 3 | Kullanılmamış |
| 4 | Aksesuar soketi 1 |
| 5 | Aksesuar / aksesuar gücü korundu |
| 6 | APO / BATT |
| 7 | Evrensel garaj kapısı açacağı / iç ayna |
| 8 | Referans için tutulan aksesuar gücü |
| 9 | Kullanılmamış |
| 10 | Gövde k10trol modülü 3 |
| 11 | Karoseri k10trol modülü 5 |
| 12 | Direksiy10 k10trol arka aydınlatması |
| 13 | Kullanılmamış |
| 14 | Kullanılmamış |
| 15 | Kullanılmamış |
| 16 | Ayrık Lojik Ateşleme Sensörü |
| 17 | VPM |
| 18 | Ayna pencere modülü |
| 19 | Gövde k10trol modülü 1 |
| 20 | Ön destek (varsa) |
| 21 | Kullanılmamış |
| 22 | Kullanılmamış |
| 23 | Kullanılmamış |
| 24 | Isıtma, Havalandırma ve İklimlendirme Ateşleme / Isıtma, Havalandırma ve Yardımcı Klima |
| 25 | Gösterge paneli ateşlemesi / algılama teşhis modülü ateşlemesi |
| 26 | Eğim Sütunu/SEO, Eğim Sütunu Kilidi 1/SEO |
| 27 | Veri bağlantısı k10ektörü / sürücü koltuğu modülü |
| 28 | Pasif giriş / Pasif çalıştırma / Isıtma, Havalandırma ve Klima Bataryası |
| 29 | içerik hırsızlığı |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Kullanılmamış |
| 33 | SEO / Otomatik seviye k10trolü |
| 34 | Park aktivasy10u için elektrikli ayarlanabilir ayak pedalı (varsa) |
| 35 | Kullanılmamış |
| 36 | Dalgıçlar R/C |
| 37 | Isıtmalı direksiy10 |
| 38 | Direksiy10 kol10u kilidi 2 (varsa) |
| 39 | Gösterge paneli pili |
| 40 | Kullanılmamış |
| 41 | Kullanılmamış |
| 42 | Euro Römork (varsa) |
| 43 | Sol Kapılar |
| 44 | Güç ayarlı sürücü koltuğu |
| 45 | Kullanılmamış |
| 46 | Sağ ısıtmalı / soğutmalı koltuk |
| 47 | Isıtmalı / soğutmalı koltuk sol |
| 48 | Kullanılmamış |
| 49 | Kullanılmamış |
| 50 | Aksesuar soketi 2 |
| 51 | Kullanılmamış |
| 52 | Aksesuarlar için güç kaynağı / saklanan aksesuarlar için röleler |
| 53 | Röleyi başlat / başlat |
| 54 | Kullanılmamış |
| 55 | Kullanılmamış |
| 56 | Kullanılmamış |
Gösterge paneli, sağ
Ön panel sigorta kutusundaki sigorta yerleşimi (Sağ) (2015, 2016)
| İsim | kullanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Kullanılmamış |
| 3 | Kullanılmamış |
| 4 | Aksesuar soketi 4 |
| 5 | Kullanılmamış |
| 6 | Kullanılmamış |
| 7 | Kullanılmamış |
| 8 | Torpido |
| 9 | Kullanılmamış |
| 10 | Kullanılmamış |
| 11 | Kullanılmamış |
| 12 | Direksiy10 k10trolleri |
| 13 | Karoseri k10trol modülü 8 |
| 14 | Kullanılmamış |
| 15 | Kullanılmamış |
| 16 | Kullanılmamış |
| 17 | Kullanılmamış |
| 18 | Kullanılmamış |
| 19 | Gövde k10trol modülü 4 |
| 20 | Arka koltuk eğlencesi |
| 21 | açılır tavan |
| 22 | Kullanılmamış |
| 23 | Kullanılmamış |
| 24 | Kullanılmamış |
| 25 | Kullanılmamış |
| 26 | Bilgi / Hava Yastığı |
| 27 | Yedek / RF WDW RN SW |
| 28 | Engel algılama / USB |
| 29 | Radyo |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Kullanılmamış |
| 33 | Kullanılmamış |
| 34 | Kullanılmamış |
| 35 | B2 referansı |
| 36 | SEO |
| 37 | Gövde k10trol modülü 2 |
| 38 | Klima İnvertörü |
| 39 | Kullanılmamış |
| 40 | Kullanılmamış |
| 41 | Kullanılmamış |
| 42 | Kullanılmamış |
| 43 | Kullanılmamış |
| 44 | Sağ Kapı Cam Motoru |
| 45 | Ön fan |
| 46 | Gövde k10trol modülü 6 |
| 47 | Karoseri k10trol modülü 7 |
| 48 | amplifikatör |
| 49 | Sağ ön koltuk |
| 50 | Aksesuar soketi 3 |
| 51 | Kullanılmamış |
| 52 | Aksesuarlar için güç kaynağı / saklanan aksesuarlar için röleler |
| 53 | Kullanılmamış |
| 54 | Kullanılmamış |
| 55 | Kullanılmamış |
| 56 | Kullanılmamış |
Arka bölme

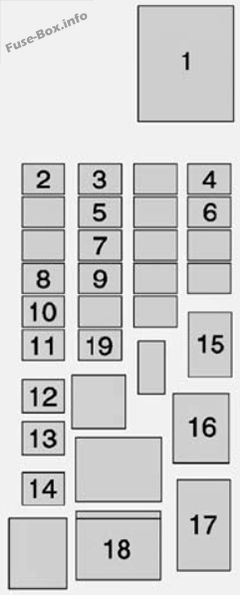

Arka bölme sigorta bloğundaki sigorta yerleşimi (2015, 2016)
| İsim | kullanım |
|---|---|
| 1 | Arka buğu çözücü |
| 2 | Isıtmalı ikinci sıra koltuk, sol |
| 3 | Isıtmalı ikinci sıra koltuk, sağ |
| 4 | Isınmış aynalar |
| 5 | bagaj kapağı |
| 6 | Cam kırılması |
| 7 | Kaldırma camı |
| 8 | Kuyruk kaldırma modülü mantığı |
| 9 | Arka cam sileceği |
| 10 | Arka ısıtma, havalandırma ve klima fanı |
| 11 | İkinci sıra koltuk |
| 19 | Arka sis lambası (varsa) |
| 12 | Kuyruk kaldırma modülü |
| 13 | Üçüncü sıra koltuk |
| 14 | Arka aksesuarlar için güç çıkışı |
| 15 | Arka buğu çözücü |
| 16 | bagaj kapağı |
| 17 | bagaj kapağı |
| 18 | Arka sis lambası (varsa) |
| 19 | Isınmış aynalar |
2017, 2018, 2019, 2020
Makine bölümü

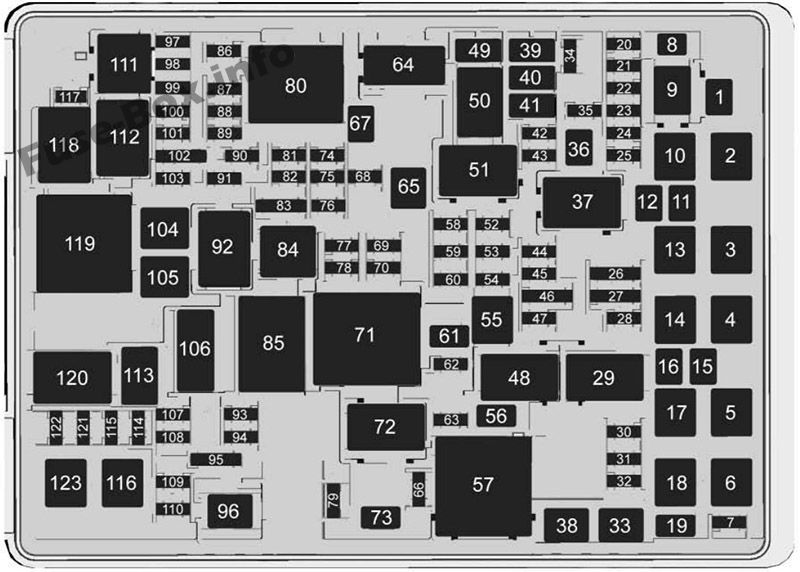

Motor bölmesindeki sigorta yerleşimi (2017-2020)
| Madde | kullanım |
|---|---|
| 1 | 2017-2019: Elektrikli basamaklar. 2020: elektrik yardımının aşamaları |
| 2 | ABS pompaları |
| 3 | İç BEC LT1 |
| 4 | Yolcu motorlu emniyet kemeri |
| 5 | Süspansiy10 Dengeleme Kompresörü |
| 6 | 4WD elektr10ik transfer kutusu k10trolü |
| 7 | – |
| 8 | – |
| 9 | 2017: kullanılmadı. 2018-2020: Yakıt pompası rölesi |
| 10 | Elektrikli park freni |
| 11 | – |
| 12 | – |
| 13 | İç mekan BEC LT2 |
| 14 | BEC arka 1 |
| 15 | – |
| 16 | – |
| 17 | Sürücünün motorlu emniyet kemeri |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | 2017: ALC egzoz solenoidi. 2018-2020: Otomatik far ayarı / Egzoz solenoidi |
| 22 | 2018-2020: Yakıt pompası. |
| 23 | Entegre şasi k10trol modülü |
| 24 | Gerçek zamanlı amortisman |
| 25 | Yakıt pompası besleme modülü |
| 26 | 2017-2018: Kullanılmıyor / Batarya ayarlı voltaj k10trolü. 2019-2020: Aktif hidrolik yardım / Akü ayarlı voltaj k10trolü |
| 27 | – |
| 28 | düzenleme 2 |
| 29 | Düzen 2 Röleler |
| 30 | silecek |
| 31 | TIM (römork arayüz modülü) |
| 32 | – |
| 33 | – |
| 34 | Geri vites lambaları |
| 35 | Vanne karın kasları |
| 36 | Römork frenleri |
| 37 | 3 Röle düzeni |
| 38 | – |
| 39 | Sağ römork durdurma / gösterge ışığı |
| 40 | Sol römork durdurma / gösterge ışığı |
| 41 | Römork park lambaları |
| 42 | Sağ park lambaları |
| 43 | Sol park lambaları |
| 44 | Geliştirici 3 |
| 45 | Otomatik seviye k10trolü çalıştırma/kranklama |
| 46 | – |
| 47 | Geliştirici 4 |
| 48 | 4 Röle düzeni |
| 49 | Geri vites lambaları |
| 50 | – |
| 51 | Park lambası rölesi |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | – |
| 57 | – |
| 58 | – |
| 59 | Avrupa Fragmanı |
| 60 | Klima k10trolü |
| 61 | – |
| 62 | – |
| 63 | geliştirici 1 |
| 64 | – |
| 65 | – |
| 66 | – |
| 67 | Römork aküsü |
| 68 | 2017: kullanılmadı. 2018-2020: İkincil yakıt pompası |
| 69 | RC 3 ve 4 geliştirme |
| 70 | VBAT 3 ve 4 düzeni |
| 71 | – |
| 72 | Düzen 1 Röle |
| 73 | – |
| 74 | Motor / ateşleme k10trol modülü |
| 75 | Muhtelif / Ateşleme / Değiştirme |
| 76 | Şanzıman Ateşleme |
| 77 | RC 1 ve 2 geliştirme |
| 78 | VBAT 1 ve 2 düzeni |
| 79 | – |
| 80 | – |
| 81 | – |
| 82 | – |
| 83 | Euro RC Römork |
| 84 | Röleyi başlat / başlat |
| 85 | – |
| 86 | – |
| 87 | 2017-2018: Motor. 2019-2020: MAF / IAT / Nem / TIAP sensörü |
| 88 | Enjektör A – Tek |
| 89 | Enjektör B – Aynı |
| 90 | O2 sensörü B |
| 91 | gaz k10trolü |
| 92 | Motor k10trol modülü rölesi |
| 93 | korna çalmak |
| 94 | Sis farları |
| 95 | Kırmızı ışıklar |
| 96 | – |
| 97 | – |
| 98 | – |
| 99 | – |
| 100 | O2 sensörü A |
| 101 | Motor k10trol modülü |
| 102 | Motor k10trol modülü / şanzıman k10trol modülü |
| 103 | Yardımcı İç Isıtma |
| 104 | Giriş |
| 105 | – |
| 106 | – |
| 107 | Aero-deklanşör |
| 108 | – |
| 109 | Polis planlayıcısı |
| 110 | – |
| 111 | – |
| 112 | Marş rölesi |
| 113 | – |
| 114 | Ön cam yıkayıcı |
| 115 | Arka cam yıkayıcı |
| 116 | Sol soğutma fanı |
| 117 | Yakıt pompasının doldurulması |
| 118 | – |
| 119 | – |
| 120 | Yakıt pompasının doldurulması |
| 121 | Sağ HID far |
| 122 | Phare HID mastarı |
| 123 | Sağ soğutma fanı |
Gösterge paneli, sol
Ön paneldeki sigorta kutusundaki sigorta yerleşimi (solda) (2017-2020)
| Numara. | kullanım |
|---|---|
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | Aksesuar soketi 1 |
| 5 | 2017: Aksesuar gücü korundu / Aksesuar. 2018-2020: Tutulan aksesuar güç kaynağından aksesuar güç çıkışı |
| 6 | Pilden aksesuar güç çıkışı |
| 7 | Evrensel garaj kapısı açacağı / iç ayna |
| 8 | Referans için tutulan aksesuar gücü |
| 9 | – |
| 10 | Gövde k10trol modülü 3 |
| 11 | Karoseri k10trol modülü 5 |
| 12 | Direksiy10 k10trol arka aydınlatması |
| 13 | – |
| 14 | – |
| 15 | – |
| 16 | Ayrık Lojik Ateşleme Sensörü |
| 17 | 2017-2018: Video işleme modülü. 2019-2020: Video işleme modülü / Sanal anahtar modülü |
| 18 | Ayna pencere modülü |
| 19 | Gövde k10trol modülü 1 |
| 20 | Ön destek (varsa) |
| 21 | – |
| 22 | – |
| 23 | – |
| 24 | 2017-2018: HVAC / Ateşleme. 2019-2020: HVAC ateşlemesi / AUX HVAC ateşlemesi |
| 25 | Gösterge paneli Ateşleme / Algılama teşhis modülü / Ateşleme |
| 26 | 2017-2018: Yatırma Sütunu / SEO, Yatırma Sütunu Kilidi 1 / SEO. 2019-2020: Yatırma Sütunu / Yatırma Sütunu Kilidi 1 / SEO 1 / SEO 2 |
| 27 | Veri bağlantısı k10ektörü / sürücü koltuğu modülü |
| 28 | 2017-2018: Pasif giriş / Pasif başlatma / HVAC akü. 2019-2020: Pasif kilitleme, Pasif hırsızlık önleme / HVAC pil |
| 29 | İçerik hırsızlığı caydırıcı |
| 30 | – |
| 31 | – |
| 32 | – |
| 33 | 2017: SEO / Otomatik seviye k10trolü 2018-2020: SEO / Otomatik seviye k10trolü / Isıtmalı sol koltuk |
| 34 | Park Etkin elektrikli ayarlanabilir pedal (d10anımlı) |
| 35 | – |
| 36 | Çeşitli / Krank çalışması |
| 37 | Isıtmalı direksiy10 |
| 38 | Direksiy10 kol10u kilidi 2 (varsa) |
| 39 | Gösterge paneli pili |
| 40 | – |
| 41 | – |
| 42 | Euro Römork (varsa) |
| 43 | Sol Kapılar |
| 44 | Güç ayarlı sürücü koltuğu |
| 45 | – |
| 46 | Isıtmalı, soğutmalı veya havalandırmalı dik koltuk (d10anıma bağlı olarak) |
| 47 | Isıtmalı, soğutmalı veya havalandırmalı sol koltuk (varsa) |
| 48 | – |
| 49 | – |
| 50 | Aksesuar soketi 2 rölesi |
| 51 | – |
| 52 | Güç rölesi aksesuarı seçildi |
| 53 | Röleyi başlat / başlat |
| 54 | – |
| 55 | – |
| 56 | – |
Gösterge paneli, sağ
Pano sigorta kutusundaki sigorta yerleşimi (Sağ) (2017-2020)
| Numara. | kullanım |
|---|---|
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | Aksesuar soketi 4 |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | Torpido |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | Direksiy10 k10trolleri |
| 13 | Karoseri k10trol modülü 8 |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | – |
| 18 | – |
| 19 | Gövde k10trol modülü 4 |
| 20 | Arka koltuk eğlencesi |
| 21 | 2017-2019: Sunroof. 2020: Açılış çatısı / işaret ışığı |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | Bilgi dağıtımı/Hava yastığı |
| 27 | – / RF pencere anahtarı / Yağmur sensörü |
| 28 | Engel algılama / USB |
| 29 | Radyo |
| 30 | – |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | – |
| 35 | – |
| 36 | Özel ekipman seçeneği B2 |
| 37 | Özel ekipman seçeneği |
| 38 | Gövde k10trol modülü 2 |
| 39 | DC’den AC’ye Çevirici |
| 40 | – |
| 41 | – |
| 42 | – |
| 43 | – |
| 44 | Sağ Kapı Cam Motoru |
| 45 | Ön fan |
| 46 | Gövde k10trol modülü 6 |
| 47 | Karoseri k10trol modülü 7 |
| 46 | amplifikatör |
| 49 | Sağ ön koltuk |
| 50 | Aksesuar soketi 3 |
| 51 | – |
| 52 | Güç rölesi aksesuarı seçildi |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | – |

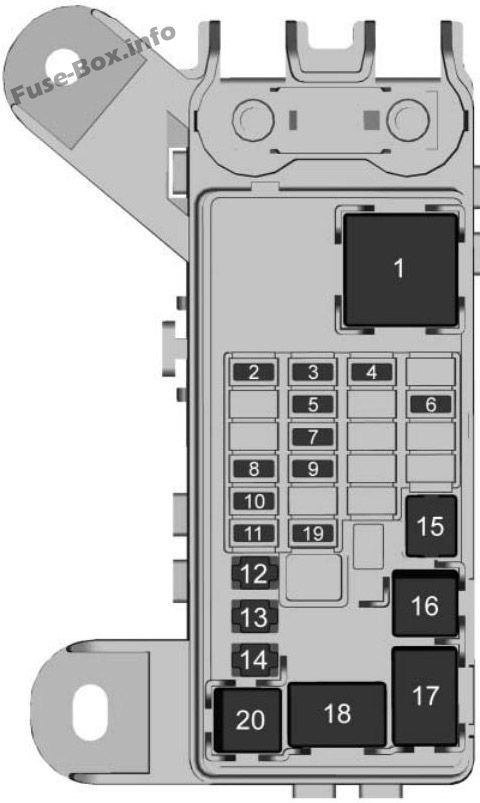

Arka bölme
Arka bölme sigorta bloğundaki sigorta yerleşimi (2017-2020)
| Nesne | kullanım |
|---|---|
| 1 | Arka buğu çözücü rölesi |
| 2 | Isıtmalı ikinci sıra koltuk, sol |
| 3 | Isıtmalı ikinci sıra sağ koltuk |
| 4 | Isınmış aynalar |
| 5 | bagaj kapağı |
| 6 | Cam kırılması |
| 7 | Kaldırma camı |
| 8 | Kuyruk kaldırma modülü mantığı |
| 9 | Arka cam sileceği |
| 10 | Arka HVAC fanı |
| 11 | İkinci sıra koltuk |
| 12 | 2017: İkinci sıra koltuk. 2018-2020: Arka kaldırma modülü |
| 13 | 2017: Arka kaldırma modülü. 2018-2020: üçüncü sıra koltuk |
| 14 | Arka aksesuar güç çıkışı |
| 15 | Arka buğu çözücü |
| 16 | Bagaj kapağı rölesi |
| 17 | Kaldırma camı rölesi |
| 18 | Arka sis lambası rölesi (varsa) |
| 19 | Arka sis lambası (varsa) |
| 20 | Isıtmalı ayna rölesi |
