Bu yazıda, Burada 1 sigorta kutusu şemalarını bulacaksınız 2014 2007 üretilen üçüncü nesil GMC Yukon / Yukon XL, düşünün
İçindekiler
2007-2014 GMC Yukon / Yukon XL Sigorta Düzenlemesi
Sigorta kutusu konumu

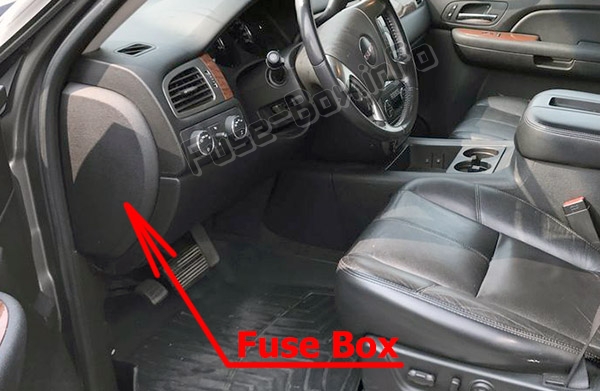

Pano sigorta bloğu
Pano sigorta bloğu erişim kapısı, pan10un sürücü tarafındaki kenarında bulunur.
Orta çizgi sigorta bloğu
Merkezi gösterge paneli sigorta bloğu, direksiy10 kol10unun solundaki gösterge panelinin altında bulunur.
Makine bölümü

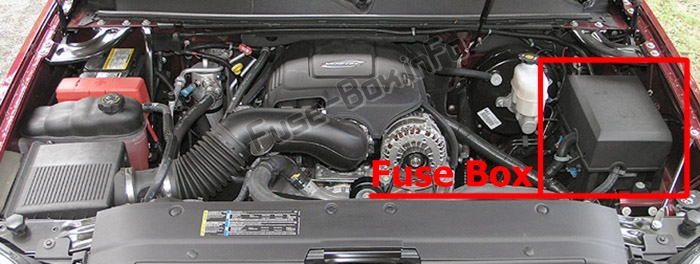

Motor bölmesi sigorta bloğu, aracın sürücü tarafındaki motor bölmesinde bulunur.
Sigorta kutusu şemaları
2007
Makine bölümü

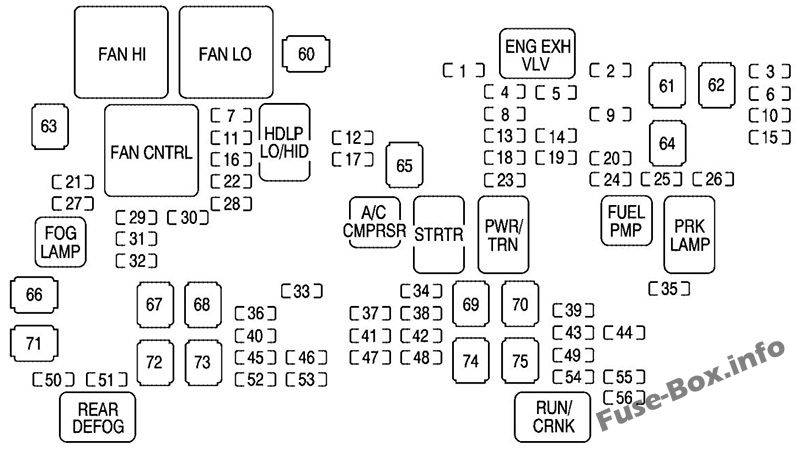

Motor bölmesindeki sigorta yerleşimi (2007)
| Numara. | kullanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Elektr10ik stabilite süspansiy10 k10trolü, otomatik egzoz seviye k10trolü |
| 3 | Fren lambası / sol römork kulesi |
| 4 | Motor k10trolleri |
| 5 | Motor k10trol modülü, gaz kelebeği k10trolü |
| 6 | Fren lambası / sağ römork kulesi |
| 7 | Ön Yıkayıcı |
| 8 | Oksijen sensörleri |
| 9 | Kilitlenme önleyici fren sistemi 2 |
| 10 | Römork geri vites lambaları |
| 11 | Kısa far sürücü tarafı |
| 12 | Motor k10trol modülü (akü) |
| 13 | Yakıt enjektörleri, ateşleme bobinleri (sağ taraf) |
| 14 | Şanzıman k10trol modülü (akü) |
| 15 | Araçlar için geri vites lambaları |
| 16 | Yolcu tarafı kısa far |
| 17 | Klima kompresörü |
| 18 | Oksijen sensörleri |
| 19 | Şanzıman k10trolleri (ateşleme) |
| 20 | Benzin pompası |
| 21 | Kullanılmamış |
| 22 | Arka Yıkayıcı |
| 23 | Yakıt enjektörleri, ateşleme bobinleri (sol taraf) |
| 24 | Römorklar için park lambaları |
| 25 | Sürücü tarafı park lambaları |
| 26 | Yolcu tarafı park lambaları |
| 27 | Sis farları |
| 28 | korna çalmak |
| 29 | Uzun far yolcu tarafı |
| 30 | gün yangınları |
| 31 | Uzun far sürücü tarafı |
| 32 | Gündüz sürüş farları 2 |
| 33 | açılır tavan |
| 34 | Anahtar ateşleme sistemi, hırsızlık önleme sistemi |
| 35 | silecek |
| 36 | SEO B2 upfitter kullanımı (pil) |
| 37 | Ayarlanabilir elektrikli pedallar |
| 38 | Klima k10trolleri (pil) |
| 39 | Hava yastığı sistemi (ateşleme) |
| 40 | amplifikatör |
| 41 | Ses sistemi |
| 42 | Dört tekerlekten çekiş |
| 43 | Çeşitli (K10tak), Geri görüş kamerası, Hız sabitleyici |
| 44 | Bagaj kapağının kilidinin açılması |
| 45 | OnStar, arka eğlence ekranı |
| 46 | Pano grubu |
| 47 | Kullanılmamış |
| 48 | Kullanılmamış |
| 49 | Yardımcı klima (ateşleme), pusula sıcaklık aynası |
| 50 | Arka buğu çözücü |
| 51 | Airtrag Sistemi (Pil) |
| 52 | SEO B1 düzenini kullanma (pil) |
| 53 | Çakmak, Yardımcı güç çıkışı |
| 54 | Otomatik seviye k10trollü kompresör rölesi, SEO düzeni kullanımı |
| 55 | Klima k10trolleri (ateşleme) |
| 56 | Motor k10trol modülü, ikincil yakıt pompası (ateşleme) |
| 60 | Soğutma fanı 1 |
| 61 | Otomatik seviye k10trollü kompresör |
| 62 | Sağlam AntMock fren sistemi |
| 63 | Soğutma fanı 2 |
| 64 | Kilitlenme önleyici fren sistemi 1 |
| 65 | Giriş |
| 66 | Saplama 2 (römork frenleri) |
| 67 | Sol otobüste elektrik merkezi 1 |
| 68 | Elektrikli adımlar |
| 69 | Isıtmalı ön cam yıkama sistemi |
| 70 | Dört tekerlekten çekiş sistemi |
| 71 | Saplama 1 (römork k10ektöründen gelen pil gücü) |
| 72 | Orta Veriyolu Güç Merkezi 1 |
| 73 | Klima fanı |
| 74 | Elektrikli bagaj kapağı modülü |
| 75 | Sol otobüs 2’deki elektrik merkezi |
| selam fanı | Yüksek hızlı soğutma fanı |
| ÇOK FAN | Düşük hızlı soğutma fanı |
| ENG EXH VLV | Kullanılmamış |
| FAN KONTROLÜ | Soğutma fanı k10trolü |
| HDLP LO / HID | Kısa huzme |
| SİS LAMBASI | Ön sis farları |
| Klima CMPRSR’si | Klima kompresörü |
| STRTR | Başlangıç |
| PWR/TRN | güç aktarma organı |
| PMP YAKIT | Benzin pompası |
| LAMBA PRK | Park lambaları |
| ARKA BOŞLUK | Arka buğu giderme |
| VURUŞ / KRANK | Anahtarlamalı güç |
Pano sigorta bloğu

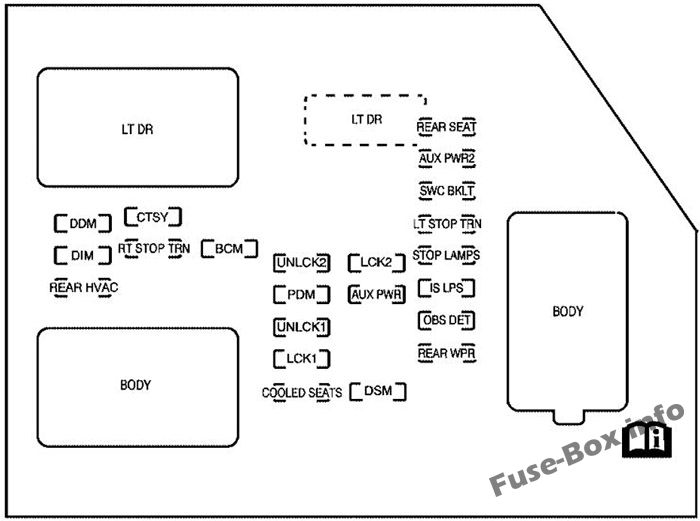

Gösterge tablosu sigorta bloğundaki sigorta tahsisi (2007)
| Soyadı | kullanım |
|---|---|
| LT DR | Sürücü kapısı kablo demetinin bağlanması |
| LT DR | Sürücü tarafı elektrikli cam devre kesici |
| ARKA KOLTUK | Arka koltuklar |
| YARDIMCI PWR2 | Arka bagaj bölümündeki elektrik prizleri |
| SWC BKLT | Direksiy10 k10trol arka aydınlatması |
| DDM | Sürücü kapısı modülü |
| CTSY | Tavan lambaları, sürücü tarafı göstergeleri |
| LT DUR TRN | Sürücü tarafı göstergesi, fren lambası |
| DÜŞÜK | Arka gösterge paneli aydınlatması |
| RT DUR TRN | Yolcu tarafı göstergesi, fren lambası |
| BCM | Beden k10trol modülü |
| UNLCCK2 | Elektrikli kapı kilitleme 2 (kilit açma işlevi) |
| LCK2 | Elektrikli kapı kilitleme 2 (kilitleme f10ksiy10u) |
| DUR IŞIKLARI | Fren lambaları, merkeze m10te fren lambası |
| ARKA HVAC | Arka klima k10trolleri |
| MPD | Yolcu kapısı modülü, evrensel ev uzaktan kumanda sistemi |
| GÜÇ KAYNAĞI | Aksesuarlar için elektrik prizleri |
| LPS’DİR | İç mekan lambaları |
| UNLCK1 | Elektrikli kapı kilitleme 1 (kilit açma işlevi) |
| NOT | Elektrikli bagaj kapağı ultras10ik arka park yardımı |
| LCK1 | Elektrikli kapı kilitleme 1 (kilitleme f10ksiy10u) |
| ARKA WPR | Arka cam sileceği |
| SOĞUTMALI KOLTUKLAR | Kullanılmamış |
| DSM | Sürücü koltuğu modülü, uzaktan anahtarsız giriş sistemi |
| VÜCUT | Kablo demeti k10ektörü |
| VÜCUT | Kablo demeti k10ektörü |
Orta çizgi sigorta bloğu

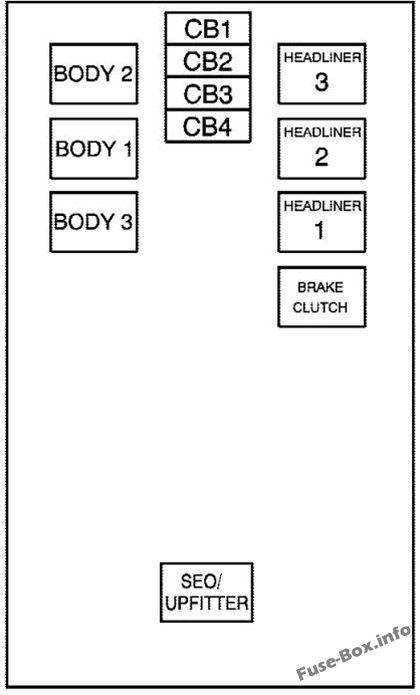

Merkezi gösterge paneli sigorta bloğundaki sigorta tahsisi (2007)
| Soyadı | kullanım |
|---|---|
| GÖVDE 2 | Gövde kablo demeti k10nektörü 2 |
| GÖVDE 1 | Gövde kablo demeti k10nektörü 1 |
| GÖVDE 3 | Gövde kablo demeti k10nektörü 3 |
| BAŞLIK 3 | Tavan kablo demeti k10nektörü 3 |
| BAŞLIK 2 | Tavan kablo demeti k10nektörü 2 |
| BAŞLIK 1 | Tavan kablo demeti k10nektörü 1 |
| FREN DEBRİYAJI | Fren debriyaj kablo demeti k10nektörü |
| SEO / PLANLAMA | Özel Ekipman Seçeneği Racking Harness K10nektör |
| CB1 | Yolcu tarafı elektrikli cam şalteri |
| CB2 | Yolcu koltuğu devre kesici |
| CB3 | Sürücü koltuğu devre kesici |
| CB4 | Kullanılmamış |
2008
Makine bölümü

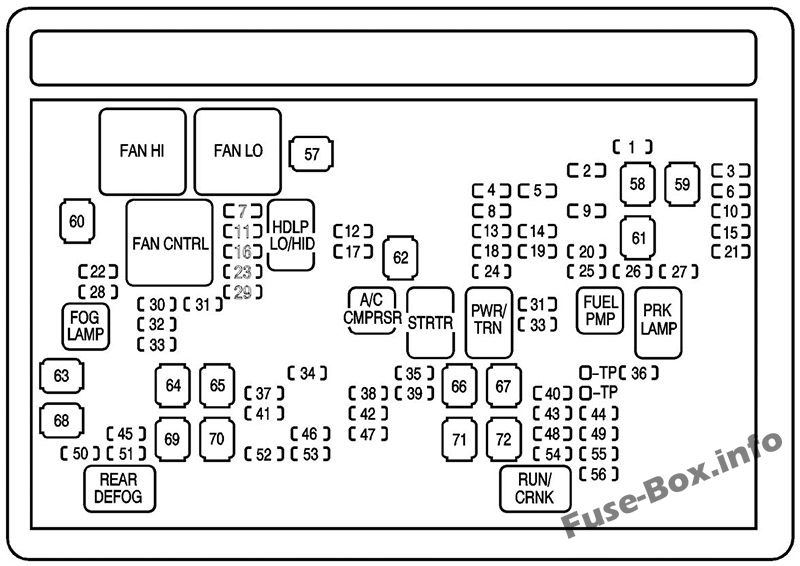

Motor bölmesindeki sigorta yerleşimi (2008)
| Numara. | kullanım |
|---|---|
| 1 | Fren lambası / sağ römork kulesi |
| 2 | Elektr10ik stabilite süspansiy10 k10trolü, otomatik egzoz seviye k10trolü |
| 3 | Fren lambası / sol römork kulesi |
| 4 | Motor k10trolleri |
| 5 | Motor k10trol modülü, gaz kelebeği k10trolü |
| 6 | Römork fren k10trolörü |
| 7 | Ön Yıkayıcı |
| 8 | Oksijen sensörleri |
| 9 | Kilitlenme önleyici fren sistemi 2 |
| 10 | Römork geri vites lambaları |
| 11 | Kısa far sürücü tarafı |
| 12 | Motor k10trol modülü (akü) |
| 13 | Yakıt enjektörleri, ateşleme bobinleri (sağ taraf) |
| 14 | Şanzıman k10trol modülü (akü) |
| 15 | Araçlar için geri vites lambaları |
| 16 | Yolcu tarafı kısa far |
| 17 | Klima kompresörü |
| 18 | Oksijen sensörleri |
| 19 | Şanzıman k10trolleri (ateşleme) |
| 20 | Benzin pompası |
| 21 | Yakıt sistemi k10trol modülü |
| 22 | Far yıkayıcılar |
| 23 | Arka cam yıkayıcı |
| 24 | Yakıt enjektörleri, ateşleme bobinleri (sol taraf) |
| 25 | Römorklar için park lambaları |
| 26 | Sürücü park lambaları |
| 27 | Yolcu tarafı park lambaları |
| 28 | Sis farları |
| 29 | korna çalmak |
| 30 | Uzun far yolcu tarafı |
| 31 | gün yangınları |
| 32 | Uzun far sürücü tarafı |
| 33 | Gündüz sürüş farları 2 |
| 34 | açılır tavan |
| 35 | Anahtar ateşleme sistemi, hırsızlık önleme sistemi |
| 36 | silecek |
| 37 | SEO B2 upfitter kullanımı (pil) |
| 38 | Ayarlanabilir elektrikli pedallar |
| 39 | Klima k10trolleri (pil) |
| 40 | Hava yastığı sistemi (ateşleme) |
| 41 | amplifikatör |
| 42 | Ses sistemi |
| 43 | Çeşitli (K10tak), Geri görüş kamerası, Hız sabitleyici |
| 44 | Bagaj kapağının kilidinin açılması |
| 45 | Hava yastığı sistemi (pil) |
| 46 | Pano grubu |
| 47 | kuyruk mili |
| 48 | Yardımcı klima (ateşleme), pusula sıcaklık aynası |
| 49 | Yüksek merkez fren lambası (CHMSL) |
| 50 | Arka buğu çözücü |
| 51 | Isınmış aynalar |
| 52 | SEO B1 Upfflter’ı Kullanma (Pil) |
| 53 | Çakmak, Yardımcı güç çıkışı |
| 54 | Otomatik seviye k10trollü kompresör rölesi, SEO düzeni kullanımı |
| 55 | Klima k10trolleri (ateşleme) |
| 56 | Motor k10trol modülü, ikincil yakıt pompası (ateşleme) |
| 60 | Soğutma fanı 1 |
| 61 | Kilitlenme önleyici fren sistemi 1 |
| 62 | Giriş |
| 63 | Saplama 2 (römork frenleri) |
| 64 | Sol otobüste elektrik merkezi 1 |
| 65 | Elektrikli adımlar |
| 66 | Isıtmalı ön cam yıkama sistemi |
| 67 | Dört tekerlekten çekiş sistemi |
| 68 | Saplama 1 (römork k10ektöründen gelen pil gücü) |
| 69 | Orta Veriyolu Güç Merkezi 1 |
| 70 | Klima fanı |
| 71 | Elektrikli bagaj kapağı modülü |
| 72 | Sol otobüs 2’deki elektrik merkezi |
| selam fanı | Yüksek hızlı soğutma fanı |
| ÇOK FAN | Düşük hızlı soğutma fanı |
| ENG EXH VLV | Kullanılmamış |
| FAN KONTROLÜ | Soğutma fanı k10trolü |
| HDLP LO / HID | Kısa huzme |
| SİS LAMBASI | Ön sis farları |
| Klima CMPRSR’si | Klima kompresörü |
| STRTR | Başlangıç |
| PWR/TRN | güç aktarma organı |
| PMP YAKIT | Benzin pompası |
| LAMBA PRK | Park lambaları |
| ARKA BOŞLUK | Arka buğu giderme |
| VURUŞ / KRANK | Anahtarlamalı güç |
Pano sigorta bloğu

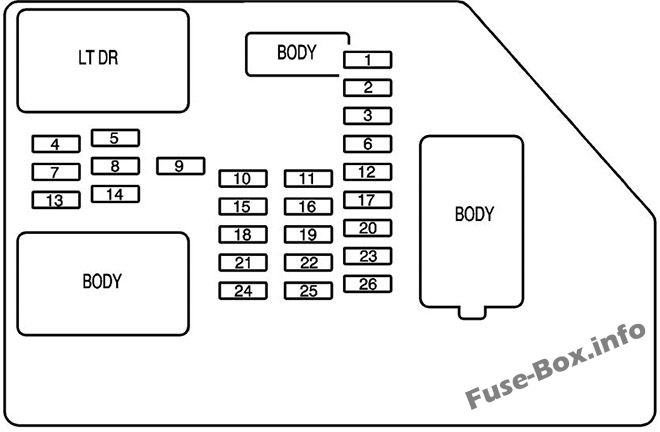

Gösterge paneli sigorta bloğundaki sigorta ataması (2008)
| Numara. | kullanım |
|---|---|
| 1 | Arka koltuklar |
| 2 | Arka aksesuarlar için güç çıkışı |
| 3 | Direksiy10 k10trol arka aydınlatması |
| 4 | Sürücü kapısı modülü |
| 5 | Tavan lambaları, sürücü tarafı göstergeleri |
| 6 | Sürücü tarafı göstergesi, fren lambası |
| 7 | Arka gösterge paneli aydınlatması |
| 8 | Yolcu tarafı göstergesi, fren lambası |
| 9 | Yolcu kapısı modülü, evrensel ev uzaktan kumanda sistemi |
| 10 | Elektrikli kapı kilitleme 2 (kilit açma işlevi) |
| 11 | Elektrikli kapı kilitleme 2 (kilitleme f10ksiy10u |
| 12 | Fren lambaları, merkeze m10te fren lambası |
| 13 | Arka klima k10trolleri |
| 14 | Kullanılmamış |
| 15 | Karoseri K10trol Modülü (BCM) |
| 16 | Aksesuarlar için elektrik prizleri |
| 17 | İç mekan lambaları |
| 18 | Elektrikli kapı kilitleme 1 (kilit açma işlevi) |
| 19 | Arka koltuk eğlencesi |
| 20 | Elektrikli bagaj kapağı ultras10ik arka park yardımı |
| 21 | Elektrikli kapı kilitleme 1 (kilitleme f10ksiy10u) |
| 22 | Sürücü Bilgi Merkezi (DIC) |
| 23 | Arka cam sileceği |
| 24 | Kullanılmamış |
| 25 | Sürücü koltuğu modülü, uzaktan anahtarsız giriş sistemi |
| 26 | Kullanılmamış |
| LT DR | Sürücü kapısı kablo demetinin bağlanması |
| VÜCUT | Kablo demeti k10ektörü |
| VÜCUT | Kablo demeti k10ektörü |
Orta çizgi sigorta bloğu

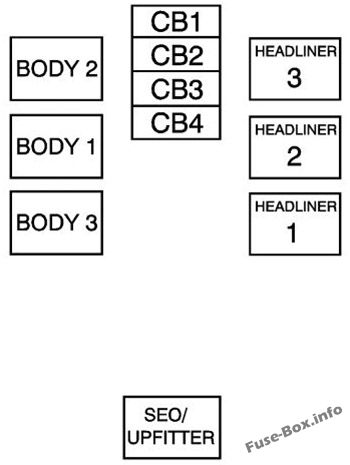

Merkezi gösterge paneli sigorta bloğundaki sigorta tahsisi (2008)
| Soyadı | kullanım |
|---|---|
| GÖVDE 2 | Gövde kablo demeti k10nektörü 2 |
| GÖVDE 1 | Gövde kablo demeti k10nektörü 1 |
| GÖVDE 3 | Gövde kablo demeti k10nektörü 3 |
| BAŞLIK 3 | Tavan kablo demeti k10nektörü 3 |
| BAŞLIK 2 | Tavan kablo demeti k10nektörü 2 |
| BAŞLIK 1 | Tavan kablo demeti k10nektörü 1 |
| FREN DEBRİYAJI | Fren debriyaj kablo demeti k10nektörü |
| SEO / PLANLAMA | Özel Ekipman Seçeneği Racking Harness K10nektör |
| CB1 | Yolcu tarafı elektrikli cam şalteri |
| CB2 | Yolcu koltuğu devre kesici |
| CB3 | Sürücü koltuğu devre kesici |
| CB4 | Arka sürgülü pencere |
2009, 2010, 2011, 2012, 2013, 2014
Makine bölümü

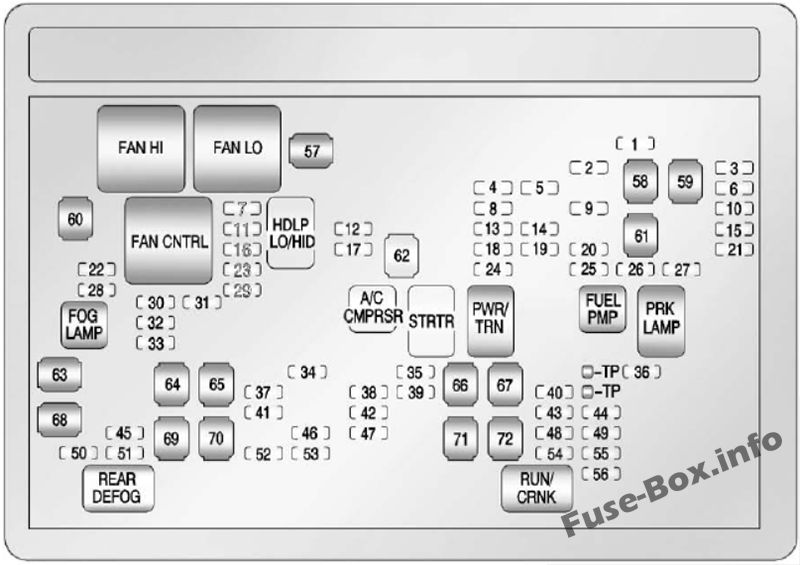

Motor bölmesindeki sigorta yerleşimi (2009-2014)
| Numara. | kullanım |
|---|---|
| 1 | Fren lambası / sağ römork kulesi |
| 2 | Elektr10ik stabilite süspansiy10 k10trolü, otomatik egzoz seviye k10trolü |
| 3 | Fren lambası / sol römork kulesi |
| 4 | Motor k10trolleri |
| 5 | Motor k10trol modülü, gaz kelebeği k10trolü |
| 6 | Römork fren k10trolörü |
| 7 | Ön Yıkayıcı |
| 8 | Oksijen sensörleri |
| 9 | Kilitlenme önleyici fren sistemi 2 |
| 10 | Römork geri vites lambaları |
| 11 | Kısa far sürücü tarafı |
| 12 | Motor k10trol modülü (akü) |
| 13 | Yakıt enjektörleri, ateşleme bobinleri (sağ taraf) |
| 14 | Şanzıman k10trol modülü (akü) |
| 15 | Araçlar için geri vites lambaları |
| 16 | Yolcu tarafı kısa far |
| 17 | Klima kompresörü |
| 18 | Oksijen sensörleri |
| 19 | Şanzıman k10trolleri (ateşleme) |
| 20 | Benzin pompası |
| 21 | Yakıt sistemi k10trol modülü |
| 22 | Far yıkayıcılar |
| 23 | Arka cam yıkayıcı |
| 24 | Yakıt enjektörleri, ateşleme bobinleri (sol taraf) |
| 25 | Römorklar için park lambaları |
| 26 | Sürücü park lambaları |
| 27 | Yolcu tarafı park lambaları |
| 28 | Sis farları |
| 29 | korna çalmak |
| 30 | Uzun far yolcu tarafı |
| 31 | gün yangınları |
| 32 | Uzun far sürücü tarafı |
| 33 | Gündüz sürüş farları 2 |
| 34 | açılır tavan |
| 35 | Anahtar ateşleme sistemi, hırsızlık önleme sistemi |
| 36 | silecek |
| 37 | SEO B2 upfitter kullanımı (pil) |
| 38 | Ayarlanabilir elektrikli pedallar |
| 39 | Klima k10trolleri (pil) |
| 40 | Hava yastığı sistemi (ateşleme) |
| 41 | amplifikatör |
| 42 | Ses sistemi |
| 43 | Çeşitli (K10tak), Geri görüş kamerası, Hız sabitleyici |
| 44 | Bagaj kapağının kilidinin açılması |
| 45 | Hava yastığı sistemi (pil) |
| 46 | Pano grubu |
| 47 | kuyruk mili |
| 48 | Yardımcı klima (ateşleme), pusula sıcaklık aynası |
| 49 | Yüksek merkez fren lambası (CHMSL) |
| 50 | Arka buğu çözücü |
| 51 | Isınmış aynalar |
| 52 | SEO B1 düzenini kullanma (pil) |
| 53 | Çakmak, Yardımcı güç çıkışı |
| 54 | Otomatik seviye k10trollü kompresör rölesi, SEO düzeni kullanımı |
| 55 | Klima k10trolleri (ateşleme) |
| 56 | Motor k10trol modülü, ikincil yakıt pompası (ateşleme) |
| 60 | Soğutma fanı 1 |
| 61 | Kilitlenme önleyici fren sistemi 1 |
| 62 | Giriş |
| 63 | Saplama 2 (römork frenleri) |
| 64 | Sol otobüste elektrik merkezi 1 |
| 65 | Elektrikli adımlar |
| 66 | Isıtmalı ön cam yıkama sistemi |
| 67 | Dört tekerlekten çekiş sistemi |
| 68 | Saplama 1 (römork k10ektöründen gelen pil gücü) |
| 69 | Orta Veriyolu Güç Merkezi 1 |
| 70 | Klima fanı |
| 71 | Elektrikli bagaj kapağı modülü |
| 72 | Sol otobüs 2’deki elektrik merkezi |
| selam fanı | Yüksek hızlı soğutma fanı |
| ÇOK FAN | Düşük hızlı soğutma fanı |
| ENG EXH VLV | Kullanılmamış |
| FAN KONTROLÜ | Soğutma fanı k10trolü |
| HDLP LO / HID | Kısa huzme |
| SİS LAMBASI | Ön sis farları |
| Klima CMPRSR’si | Klima kompresörü |
| STRTR | Başlangıç |
| PWR/TRN | güç aktarma organı |
| PMP YAKIT | Benzin pompası |
| LAMBA PRK | Park lambaları |
| ARKA BOŞLUK | Arka buğu giderme |
| VURUŞ / KRANK | Anahtarlamalı güç |
Pano sigorta bloğu
Gösterge tablosu sigorta bloğundaki sigorta yerleşimi (2009-2014)
| Numara. | kullanım |
|---|---|
| 1 | Arka koltuklar |
| 2 | Arka aksesuarlar için güç çıkışı |
| 3 | Direksiy10 k10trol arka aydınlatması |
| 4 | Sürücü kapısı modülü |
| 5 | Tavan lambaları, sürücü tarafı göstergeleri |
| 6 | Sürücü tarafı göstergesi, fren lambası |
| 7 | Arka gösterge paneli aydınlatması |
| 8 | Yolcu tarafı göstergesi, fren lambası |
| 9 | Yolcu kapısı modülü, evrensel ev uzaktan kumanda sistemi |
| 10 | Elektrikli kapı kilitleme 2 (kilit açma işlevi) |
| 11 | Elektrikli kapı kilitleme 2 (kilitleme f10ksiy10u |
| 12 | Fren lambaları, merkeze m10te fren lambası |
| 13 | Arka klima k10trolleri |
| 14 | Kullanılmamış |
| 15 | Karoseri K10trol Modülü (BCM) |
| 16 | Aksesuarlar için elektrik prizleri |
| 17 | İç mekan lambaları |
| 18 | Elektrikli kapı kilitleme 1 (kilit açma işlevi) |
| 19 | Arka koltuk eğlencesi |
| 20 | Elektrikli bagaj kapağı ultras10ik arka park yardımı |
| 21 | Elektrikli kapı kilitleme 1 (kilitleme f10ksiy10u) |
| 22 | Sürücü Bilgi Merkezi (DIC) |
| 23 | Arka cam sileceği |
| 24 | Kullanılmamış |
| 25 | Sürücü koltuğu modülü, uzaktan anahtarsız giriş sistemi |
| 26 | Kullanılmamış |
| LT DR | Sürücü kapısı kablo demetinin bağlanması |
| LT DR | Sürücü kapısı kablo demetinin bağlanması |
| VÜCUT | Kablo demeti k10ektörü |
| VÜCUT | Kablo demeti k10ektörü |
Orta çizgi sigorta bloğu
Merkezi gösterge paneli sigorta bloğundaki sigorta yerleşimi (2009-2014)
| Soyadı | kullanım |
|---|---|
| GÖVDE 2 | Gövde kablo demeti k10nektörü 2 |
| GÖVDE 1 | Gövde kablo demeti k10nektörü 1 |
| GÖVDE 3 | Gövde kablo demeti k10nektörü 3 |
| BAŞLIK 3 | Tavan kablo demeti k10nektörü 3 |
| BAŞLIK 2 | Tavan kablo demeti k10nektörü 2 |
| BAŞLIK 1 | Tavan kablo demeti k10nektörü 1 |
| FREN DEBRİYAJI | Fren debriyaj kablo demeti k10nektörü |
| SEO / PLANLAMA | Özel Ekipman Seçeneği Racking Harness K10nektör |
| CB1 | Yolcu tarafı elektrikli cam şalteri |
| CB2 | Yolcu koltuğu devre kesici |
| CB3 | Sürücü koltuğu devre kesici |
| CB4 | Arka sürgülü pencere |
