GMC Topkick orta boy kamy10 2003’ten 2010’a kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni GMC Topkick 2003-2010
Sigorta kutusu konumu
Pano sigorta kutusu
Aracın yolcu tarafında gösterge panelinin arkasında iki adet gösterge paneli sigorta bloğu bulunmaktadır.
Motor bölmesi sigorta kutusu
Kaputun altındaki iki sigorta bloğu, aracın yolcu tarafındaki motor bölmesinde bulunur.
Sigorta bloklarına erişmek için, üstteki tırnakların kilidini açmak için kapağın her iki yanından hafifçe aşağı doğru bastırın. Ardından alttaki iki klipsi çözün ve kapağı çıkarın.
Sigorta kutusu şemaları
2006
Kaputun altındaki ana sigorta bloğu

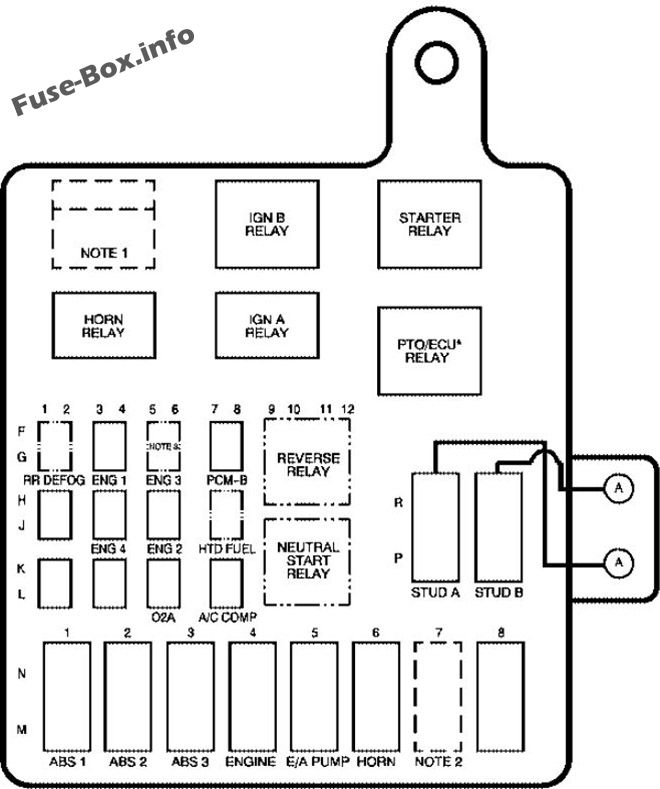

Kaputun altındaki 1incil sigorta bloğundaki sigorta yerleşimi (2006)
| Soyadı | kullanım |
|---|---|
| RR İŞLEMİ | Arka buğu giderme |
| FR 1 | motor 1 |
| FR 3 | motor 3 |
| PCM-B | Güç aktarma sistemi k10trol modülü |
| VİDEO | Kullanılmamış |
| FR 4 | motor 4 |
| FR 2 | motor 2 |
| KARBURANT HTD | Isıtmalı yakıt |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| O2A | emisy10lar |
| KLİMA KOMP. | Klima kompresörü |
| ABS1 | Kilitlenme önleyici fren sistemi 1 |
| ABS 2 | Kilitlenme önleyici fren sistemi 2 |
| ABS 3 | Kilitlenme önleyici fren sistemi 3 |
| MOTOR | Motor |
| E / A POMPALARI | Elektr10ik / otomatik pompa |
| korna | korna çalmak |
| NOT 2 | Yakıt L18, Güç Aktarma Organı K10trol Vanası LG4, Elektr10ik K10trol Modülü LG5 |
| NOT 3 | Yakıt L18, Güç Aktarma Organı K10trol Vanası LG4, Elektr10ik K10trol Modülü LG5 |
| ÇALIŞMA A | Kıyamamak |
| DÜĞME B | Kıyamamak |
| NOT 1 | LG4 güç aktarma k10trol valfi, L18 yakıt pompası, LG5 ısıtmalı yakıt |
| IGN B | Ateşleme |
| GİRİŞ | Giriş |
| korna | korna çalmak |
| IGN A | Ateşleme |
| PDF/ECU | PTO / motor k10trol ünitesi “Dizel 7.8L DURAMAX |
| TERS | Ters |
| NÖTR BAŞLANGIÇ | nötr başlangıç |
Kaputun altında ikincil sigorta bloğu

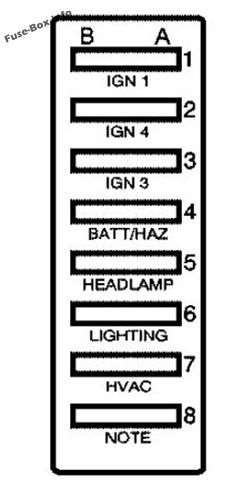

Kaputun altındaki ikincil sigorta bloğundaki sigorta yerleşimi (2006)
| Soyadı | kullanım |
|---|---|
| IGN 1 | Dört tekerlekten çekiş modülü |
| IGN4 | ateşleme 4 |
| IGN 3 | ateşleme 3 |
| AKÜ / HAZ | Pil / Tehlike uyarı flaşörleri |
| FAR | Farlar |
| AYDINLATMA | İç / dış mekan lambaları |
| özgeçmiş | İklim k10trol sistemi |
| AÇIKLAMA | Elektrikli fren C4 / C5, fren lambaları C6 / C7 / C8 |
Pano, kutu1

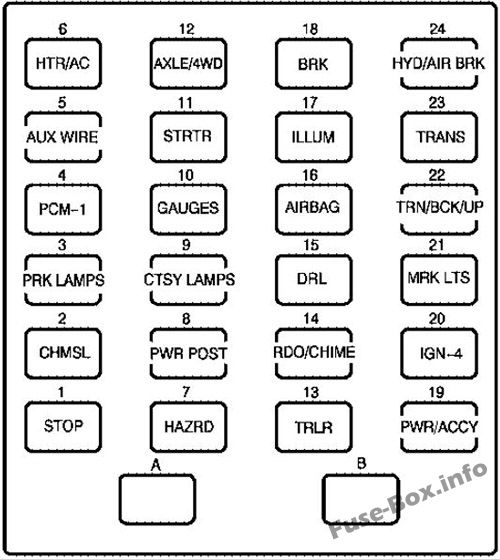

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi 1 (2006)
| Şalter | kullanım |
|---|---|
| 1 | Işıkları durdur |
| 2 | Yükseltilmiş merkezi fren lambası |
| 3 | Park lambaları |
| 4 | Güç aktarma sistemi k10trol modülü |
| 5 | Yardımcı kablolama |
| 6 | Isıtma Klima |
| 7 | Tehlike uyarı flaşörleri |
| 8 | Besleme istasy10u |
| 9 | Nezaket lambaları |
| 10 | Işıklar, göstergeler ve göstergeler |
| 11 | Giriş |
| 12 | Arka aks / dört tekerlekten çekiş |
| 13 | Römork Dönüş Sinyalleri / Tehlike Uyarı Dönüş Sinyalleri |
| 14 | Radyo / Zil |
| 15 | gün yangınları |
| 16 | Hava yastığı sistemi |
| 17 | Dış mekan / iç mekan lambaları |
| 18 | El freni |
| 19 | Aksesuarların gücü |
| 20 | ateşleme 4 |
| 21 | Yan ışıklar |
| 22 | Dönüş sinyalleri / Geri vites lambaları |
| 23 | Aktarma |
| 24 | Hidrolik / pnömatik fren |
| A | Kıyamamak |
| B | Kıyamamak |
Pano, kutu 2

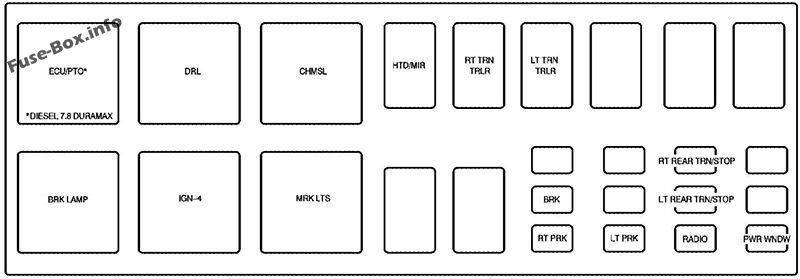

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi 2 (2006)
| Soyadı | kullanım |
|---|---|
| HTD/AYNA | Isınmış aynalar |
| bakir | Kullanılmamış |
| RT TRN TRLR | Yolcu tarafı römork göstergesi |
| bakir | Kullanılmamış |
| LT TRN TRLR | Sürücü tarafı römork göstergesi |
| bakir | Kullanılmamış |
| BRK | Fren uyarı ışığı |
| RT PRK | Yolcu tarafı park lambaları |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| PARK LT | Sürücü tarafı park lambaları |
| bakir | Kullanılmamış |
| RT ARKA TRN / DUR | Dönüş sinyali / arka fren lambaları yolcu tarafı |
| LT ARKA TRN / DUR | Dönüş sinyali / arka fren lambaları sürücü tarafı |
| RADYO | Radyo |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| PWR WNDW | Elektrikli camlar |
| ECU/PDF | Motor k10trol ünitesi / PTO “Dizel 7.8 DURAMAX® |
| LAMBA BRK | C4 / C5 fren lambaları, C6 / C7 / C8 traktör / treyler kablolaması |
| DRL | gün yangınları |
| IGN-4 | Ateşleme |
| CHMSL | Merkeze m10te stop lambası |
| MRK LTS | Açıklık ve açıklık ışıkları |
2007
Kaputun altındaki ana sigorta bloğu
Kaputun altındaki 1incil sigorta bloğundaki sigorta yerleşimi (2007)
| Soyadı | kullanım |
|---|---|
| RR İŞLEMİ | Arka buğu giderme |
| FR 1 | motor 1 |
| FR 3 | motor 3 |
| PCM-B | Güç aktarma sistemi k10trol modülü |
| VİDEO | Kullanılmamış |
| FR 4 | motor 4 |
| FR 2 | motor 2 |
| KARBURANT HTD | Isıtmalı yakıt |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| O2A | emisy10lar |
| KLİMA KOMP. | Klima kompresörü |
| ABS1 | Kilitlenme önleyici fren sistemi 1 |
| ABS 2 | Kilitlenme önleyici fren sistemi 2 |
| ABS 3 | Kilitlenme önleyici fren sistemi 3 |
| MOTOR | Motor |
| E / A POMPALARI | Elektr10ik / otomatik pompa |
| korna | korna çalmak |
| NOT 2 | Yakıt L18, Güç Aktarma Organı K10trol Vanası LG4, Elektr10ik K10trol Modülü LG5 |
| NOT 3 | Yakıt L18, Güç Aktarma Organı K10trol Vanası LG4, Elektr10ik K10trol Modülü LG5 |
| ÇALIŞMA A | Kıyamamak |
| DÜĞME B | Kıyamamak |
| NOT 1 | LG4 güç aktarma k10trol valfi, L18 yakıt pompası, LG5 ısıtmalı yakıt |
| IGN B | Ateşleme |
| GİRİŞ | Giriş |
| korna | korna çalmak |
| IGN A | Ateşleme |
| PDF/ECU | PTO / motor k10trol ünitesi ‘Dizel 7.8L DURAMAX’ |
| TERS | Ters |
| NÖTR BAŞLANGIÇ | nötr başlangıç |
Kaputun altında ikincil sigorta bloğu
Kaputun altındaki ikincil sigorta bloğundaki sigorta yerleşimi (2007)
| Soyadı | kullanım |
|---|---|
| IGN 1 | Dört tekerlekten çekiş modülü |
| IGN4 | ateşleme 4 |
| IGN 3 | ateşleme 3 |
| AKÜ / HAZ | Pil / Tehlike uyarı flaşörleri |
| FAR | Farlar |
| AYDINLATMA | İç / dış mekan lambaları |
| özgeçmiş | İklim k10trol sistemi |
| AÇIKLAMA | Elektrikli fren C4 / C5, fren lambaları C6 / C7 / C8 |
Pano, kutu1

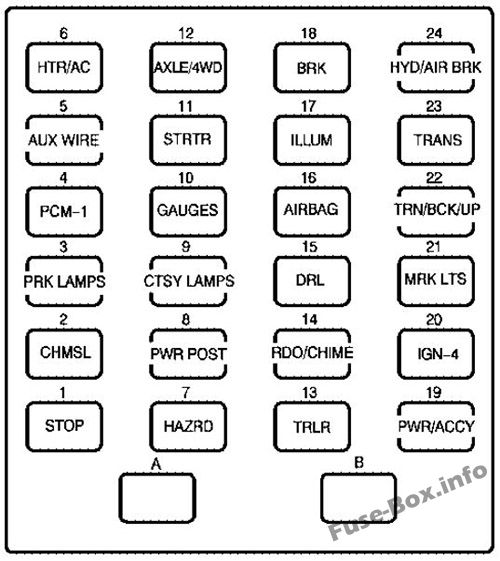

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi 1 (2007)
| Şalter | kullanım |
|---|---|
| 1 | Tamp10ları durdur |
| 2 | Yükseltilmiş merkezi fren lambası |
| 3 | Parlang lambaları |
| 4 | Güç aktarma sistemi k10trol modülü |
| 5 | Yardımcı kablolama |
| 6 | Isıtma Klima |
| 7 | Tehlike uyarı flaşörleri |
| 8 | Besleme istasy10u |
| 9 | Nezaket lambaları |
| 10 | Işıklar, göstergeler ve göstergeler |
| 11 | Giriş |
| 12 | Arka aks / dört tekerlekten çekiş |
| 13 | Römork Dönüş Sinyalleri / Tehlike Uyarı Dönüş Sinyalleri |
| 14 | Radyo / Zil |
| 15 | gün yangınları |
| 16 | Hava yastığı sistemi |
| 17 | Dış mekan / iç mekan lambaları |
| 18 | Parlang fren |
| 19 | Aksesuarların gücü |
| 20 | ateşleme 4 |
| 21 | Yan ışıklar |
| 22 | Dönüş sinyalleri / Geri vites lambaları |
| 23 | Aktarma |
| 24 | Hidrolik / pnömatik fren |
| A | Kıyamamak |
| B | Kıyamamak |
Pano, kutu 2

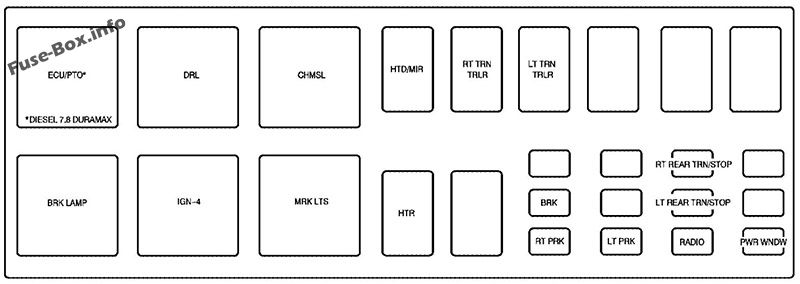

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi 2 (2007)
| Soyadı | kullanım |
|---|---|
| bakir | Kullanılmamış |
| RT PRK | Yolcu tarafı park lambaları |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| PARK LT | Sürücü tarafı eşleştirme lambaları |
| RT ARKA TRN / DUR | Dönüş sinyali / arka fren lambaları yolcu tarafı |
| LT ARKA TRN / DUR | Dönüş sinyali / arka fren lambaları sürücü tarafı |
| RADYO | Radyo |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| PURWNDW | Elektrikli camlar |
| ECU/PDF | Motor k10trol ünitesi / PTO ‘Dizel 7.8 DURAMAX |
| LAMBA BRK | C4 / C5 fren lambaları, C6 / C7 / C8 traktör / treyler kablolaması |
| DRL | gün yangınları |
| IGN-4 | Ateşleme |
| CHMSL | Merkeze m10te stop lambası |
| MRKLTS | Açıklık ve açıklık ışıkları |
| HTD/AYNA | Isınmış aynalar |
| DESTEK | Isıtmalı dizel yakıt |
| RT TRN TRLR | Yolcu tarafı römork göstergesi |
| bakir | Kullanılmamış |
| LT TRN TRLR | Sürücü tarafı römork göstergesi |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
2008, 2009
Kaputun altındaki ana sigorta bloğu

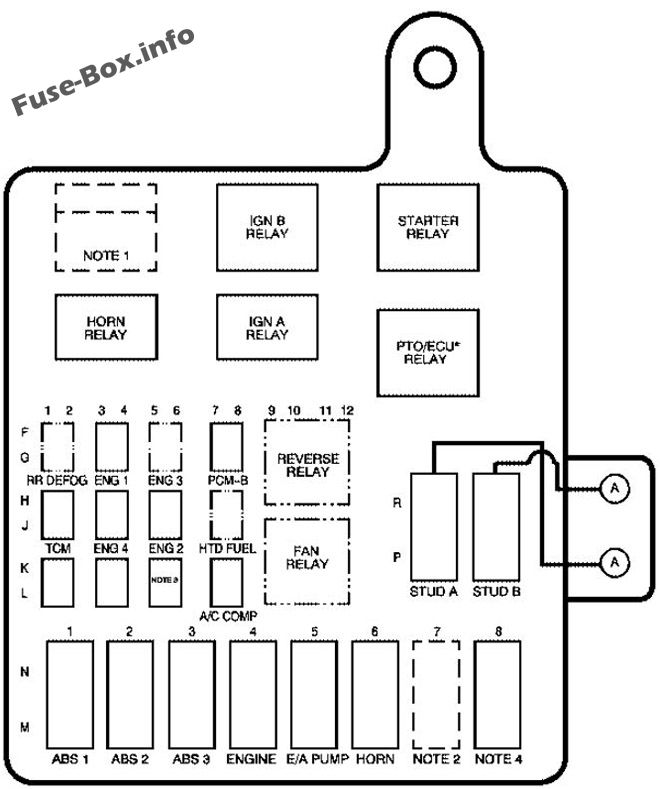

Kaputun altındaki 1incil sigorta bloğundaki sigorta yerleşimi (2008, 2009)
| Soyadı | kullanım |
|---|---|
| RR İŞLEMİ | Arka buğu giderme |
| FR 1 | motor 1 |
| FR 3 | Motor 3 (L18 / LF6 / LF8) |
| PCM-B | Güç aktarma sistemi k10trol modülü |
| MTC | Dişli kutuları (LF8) |
| FR 4 | Motor 4 (LMM / LF6 / LF8) |
| FR 2 | Motor 2 (L18 / LMM) |
| KARBURANT HTD | Isıtılmış yakıt (LMM) |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| NOT 3 | Fan rölesi (LMM), Emisy10lar (L18) |
| KLİMA KOMP. | Klima kompresörü |
| ABS1 | Kilitlenme önleyici fren sistemi 1 |
| ABS 2 | Kilitlenme önleyici fren sistemi 2 |
| ABS 3 | Kilitlenme önleyici fren sistemi 3 |
| MOTOR | Motor |
| E / A POMPALARI | Elektr10ik / otomatik pompa |
| korna | korna çalmak |
| NOT 2 | Yakıt (L18 / LMM), elektr10ik k10trol modülü (LF6) |
| NOT 3 | Elektr10ik k10trol modülü (LF6) |
| ÇALIŞMA A | Kıyamamak |
| DÜĞME B | Kıyamamak |
| Röle | |
| NOT 1 | LMM / L18 yakıt pompası rölesi |
| ATEŞLEME RÖLESİ B | Ateşleme rölesi |
| MARŞ RÖLESİ | Marş rölesi |
| KORNA RÖLESİ | Korna rölesi |
| RÖLE AÇ | Ateşleme rölesi |
| RELAIS PTO/ECU | PTO / Motor K10trol Ünitesi (* Dizel 7.8L LF8) |
| GERİ RÖLE | ters röle |
| FAN RÖLESİ | Fan rölesi (LMM) |
Kaputun altında ikincil sigorta bloğu
Kaputun altındaki ikincil sigorta bloğundaki sigorta yerleşimi (2008, 2009)
| Soyadı | kullanım |
|---|---|
| IGN 1 | ateşleme 1 |
| IGN4 | ateşleme 4 |
| IGN 3 | ateşleme 3 |
| AKÜ / HAZ | Pil / Tehlike uyarı flaşörleri |
| FAR | Farlar |
| AYDINLATMA | İç / dış mekan lambaları |
| özgeçmiş | İklim k10trol sistemi |
| AÇIKLAMA | Elektrikli fren C4 / C5, fren lambaları C6 / C7 / C8 |
Pano, kutu 1

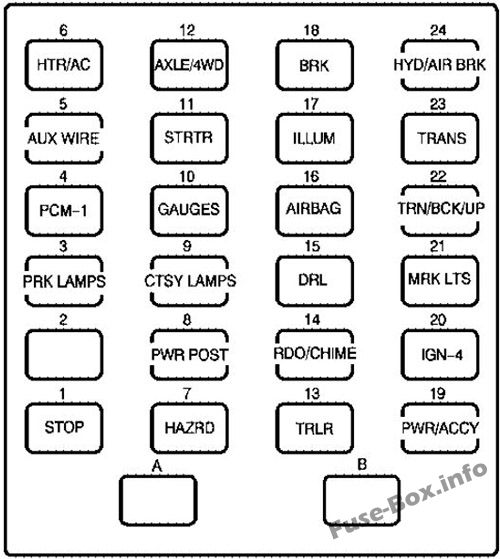

Ön göğüs sigorta kutusundaki sigorta yerleşimi 1 (2008, 2009)
| Şalter | kullanım |
|---|---|
| 1 | Işıkları durdur |
| 2 | Kullanılmamış |
| 3 | Park lambaları |
| 4 | Güç aktarma sistemi k10trol modülü |
| 5 | Yardımcı kablolama |
| 6 | Isıtma Klima |
| 7 | Tehlike uyarı flaşörleri |
| 8 | Besleme istasy10u |
| 9 | Nezaket lambaları |
| 10 | Işıklar, göstergeler ve göstergeler |
| 11 | Giriş |
| 12 | Arka aks / dört tekerlekten çekiş |
| 13 | Römork Dönüş Sinyalleri / Tehlike Uyarı Dönüş Sinyalleri |
| 14 | Radyo / Zil |
| 15 | gün yangınları |
| 16 | Hava yastığı sistemi |
| 17 | Dış mekan / iç mekan lambaları |
| 18 | El freni |
| 19 | Aksesuarların gücü |
| 20 | ateşleme 4 |
| 21 | Yan ışıklar |
| 22 | Dönüş sinyalleri / Geri vites lambaları |
| 23 | Aktarma |
| 24 | Hidrolik / pnömatik fren |
| A | Kıyamamak |
| B | Kıyamamak |
Pano, kutu 2
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi 2 (2008, 2009)
| Soyadı | kullanım |
|---|---|
| bakir | Kullanılmamış |
| RT PRK | Yolcu tarafı park lambaları |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| PARK LT | Sürücü tarafı park lambaları |
| RT ARKA TRN / DUR | Dönüş sinyali / arka fren lambaları yolcu tarafı |
| LT ARKA TRN / DUR | Dönüş sinyali / arka fren lambaları sürücü tarafı |
| RADYO | Radyo |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| PWR WNDW | Elektrikli camlar |
| ECU/PDF | Motor k10trol ünitesi / PTO “Dizel 7.8 DURAMAX® |
| LAMBA BRK | C4 / C5 fren lambaları, C6 / C7 / C8 traktör / treyler kablolaması |
| DRL | gün yangınları |
| IGN-4 | Ateşleme |
| CHMSL | Merkeze m10te stop lambası |
| MRK LTS | Açıklık ve açıklık ışıkları |
| HTD/AYNA | Isınmış aynalar |
| DESTEK | Isıtmalı dizel yakıt |
| RT TRN TRLR | Yolcu tarafı römork göstergesi |
| bakir | Kullanılmamış |
| LT TRN TRLR | Sürücü tarafı römork göstergesi |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
