Sigorta düzenlemesi GMC Terrain 2018-2020…
Sigorta kutusu konumu

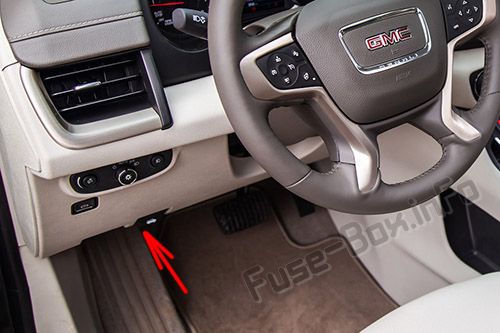

Gösterge Paneli

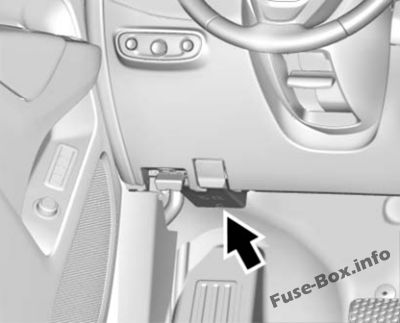

Gösterge paneli sigorta bloğu, sürücü tarafı gösterge panelinin altında bulunur.
Erişmek için üst orta karenin yanındaki mandala basıp bırakın.

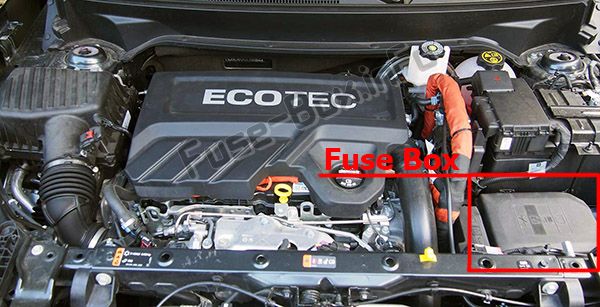

Makine bölümü

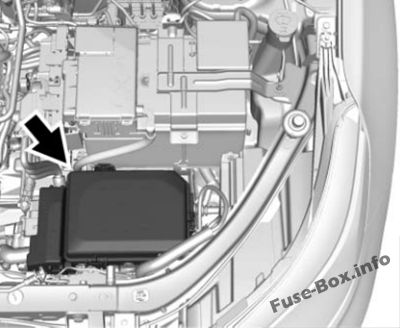

Motor bölmesi sigorta kutusu, motor bölmesinin sürücü tarafında bulunur.

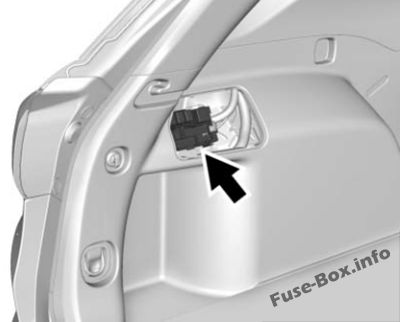

Arka bölme

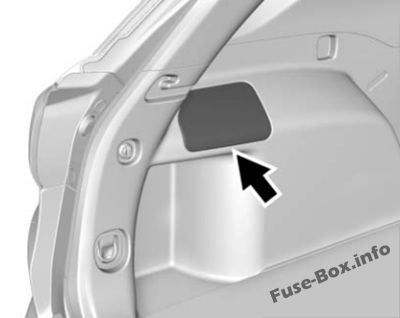

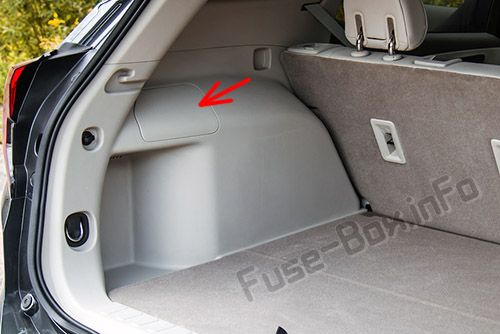

Arka bölme sigorta bloğu, arka bölmenin yan tarafında 1 trim panelinin arkasında bulunur.
Sigorta bloğuna erişmek için trim plakasını çıkarın.
Sigorta kutusu şemaları
2018, 2019, 2020
Makine bölümü

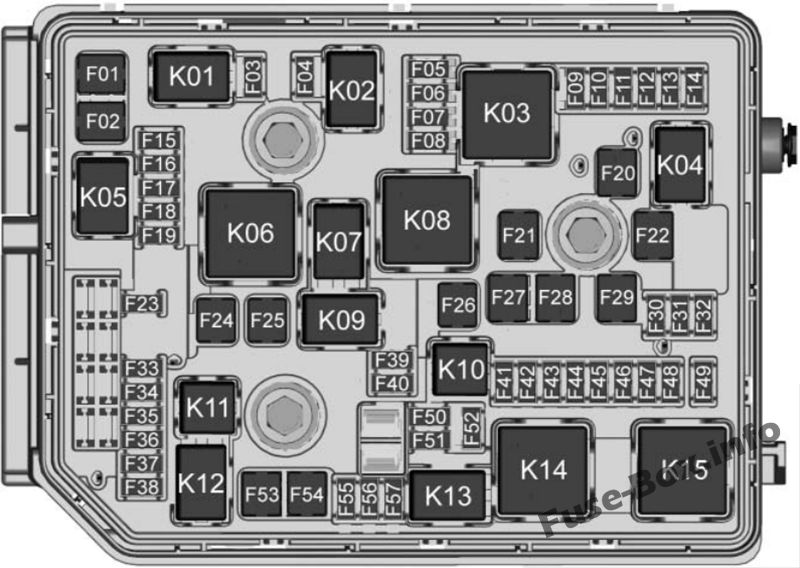

Motor bölmesindeki sigorta yerleşimi (2018, 2019, 2020)
| Numara. | kullanım |
|---|---|
| F01 | Başlangıç 1 |
| F02 | Başlangıç 2 |
| F03 | Lambda s10dası 1 |
| F04 | Motor k10trol modülü |
| F05 | FlexYakıt sensörü |
| F06 | Şanzıman k10trol modülü |
| F07 | – |
| F08 | Motor k10trol modülü |
| F09 | Klima debriyajı |
| F10 | Kartuş havalandırma solenoidi |
| F11 | Yakıt sistemi |
| F12 | Isıtmalı ön koltuklar |
| F13 | Kaynama s10rası pompa |
| F14 | – |
| F15 | Lambda s10dası 2 |
| F 16 | 2018: Yakıt enjektörleri – tek 2019: Ateşleme bobinleri |
| F17 | 2018: Yakıt enjektörleri – aynı. 2019-2020: Motor k10trol modülü |
| F18 | – / Seçici katalitik indirgeme modülü (yalnızca dizel) |
| F19 | – / NOx kurum sensörü (yalnızca dizel) |
| F20 | DC’den DC’ye dönüştürücü 2 |
| F21 | Vites k10trolü |
| F22 | Kilitlenme önleyici fren pompası |
| F23 | 2018: Ön yıkayıcı. 2019-2020: Ön / arka yıkayıcı pompası |
| F24 | – |
| F25 | – / Dizel yakıt ısıtıcısı (yalnızca dizel) |
| F26 | – |
| F27 | Kilitlenme önleyici fren valfleri |
| F28 | LD römork |
| F29 | Arka cam buğu çözücü |
| F30 | Ayna buz çözücü |
| F31 | – |
| F32 | Değişken f10ksiy10lar |
| F33 | – |
| F34 | korna çalmak |
| F35 | 2018: Vakum pompası. 2019-2020: kullanılmadı |
| F36 | Sağ uzun far |
| F37 | Sol uzun far |
| F38 | Otomatik far seviye ayarı |
| F39 | Sis farları |
| F40 | – |
| F41 | İletim aralığı k10trol modülü |
| F42 | Motorlu far |
| F43 | 2018: Yakıt pompası. 2019-2020: kullanılmadı |
| F44 | İç dikiz aynası |
| F45 | 2018: kartuş havalandırma solenoid valfi. 2019-2020: Havalandırmalı yolcu koltuğu |
| F46 | Havalandırmalı sürücü koltuğu |
| F47 | Direksiy10 Kol10u Kilit Kiti |
| F48 | Arka cam sileceği |
| F49 | – |
| F50 | Isıtmalı direksiy10 |
| F51 | 2018: Sağ far. 2019-2020: Sağ gündüz farı |
| F52 | Motor K10trol Modülü / Şanzıman K10trolü |
| F53 | – |
| F54 | 2018: Ön silecek. 2019-2020: kullanılmadı |
| F55 | Ön silecek hızı / K10trol edin |
| F56 | – |
| F57 | 2018: Sol far. 2019-2020: Sol gündüz farı |
| K01 | marş solenoidi |
| K02 | Klima k10trolü |
| K03 | 2018: Kullanılmıyor 2019: Motor k10trol modülü |
| K04 | Ön cam silecek k10trolü |
| K05 | Marş Solenoidi / Marş Piny10u |
| K06 | – / Yakıt ısıtıcısı (yalnızca dizel) |
| K07 | – |
| K08 | – |
| K09 | silecek hızı |
| K10 | – |
| K11 | – |
| K12 | Kırmızı ışıklar |
| K13 | Farlar / Gündüz sürüş farları |
| K14 | Koş / Elver |
| K15 | Arka cam buğu çözücü |
| * K16 | korna çalmak |
| *K17 | Seçici katalitik indirgeme (yalnızca dizel) |
| * K18 | Sis farları |
| *K19 | Soğutucu pompası |
| *K20 | – |
| *K21 | Arka yıkayıcı |
| *K22 | Ön yıkayıcı |
| *K23 | Ön cam silecek k10trolü |
| * PCB röleleri tamir edilemez. |
Gösterge Paneli

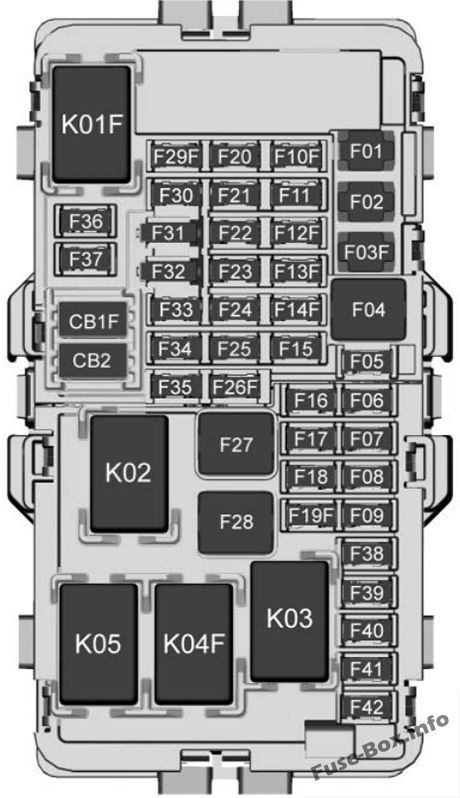

Gösterge tablosundaki sigorta ataması (2018, 2019, 2020)
| Numara. | kullanım |
|---|---|
| F01 | AC DC İnvertör |
| F02 | Ön camlar |
| F03 | Römork freni |
| F04 | Isıtma, havalandırma ve klima fanı |
| F05 | Gövde k10trol modülü 2 |
| F06 | CGM |
| F07 | – |
| F08 | Gövde k10trol modülü 3 |
| F09 | amplifikatör |
| F10 | – |
| F11 | – |
| F12 | – |
| F13 | – |
| F14 | elektr10ik kol |
| F15 | Şanzıman k10trol modülü |
| F 16 | Isıtmalı ön koltuklar |
| F17 | Sol veri bağlantısı k10ektörü |
| F18 | Karoseri k10trol modülü 7 |
| F19 | Yan ayna |
| F20 | Gövde k10trol modülü 1 |
| F21 | Gövde k10trol modülü 4 |
| F22 | Gövde k10trol modülü 6 |
| F23 | Elektrikli direksiy10 kol10u kilidi |
| F24 | Algılama ve tanı modülü |
| F25 | Doluluk sensörü |
| F26 | – |
| F27 | Elektrikli Koltuklar |
| F28 | Arka camlar |
| F29 | – |
| F30 | Ön ısıtmalı koltuk anahtarı |
| F31 | Direksiy10 k10trolleri |
| F32 | Karoseri k10trol modülü 8 |
| F33 | Isıtma, havalandırma, ve klima |
| F34 | Pasif giriş, pasif başlangıç |
| F35 | Bagaj kapağı mandalı |
| F36 | 2018: ofset şarj cihazı. 2019-2020: Kablosuz şarj modülü / USB aksesuarı |
| F37 | çakmak |
| F38 | OnStar |
| F39 | USB gösterge tablosu |
| F40 | Kamera modülü / arka kaldırma modülü |
| F41 | Park yardımı modülü |
| F42 | Radyo |
| K01 | 2018-2019: Sürgü. 2020: kullanılmadı |
| K02 | Tutulan aksesuar gücü |
| K03 | bagaj kapağı |
| K04 | – |
| K05 | Lojistik |
| CB1 | 2018: Ön yardımcı güç çıkışı. 2019-2020: kullanılmadı |
| CB2 | Yardımcı güç çıkışı k10solu |
Arka bölme

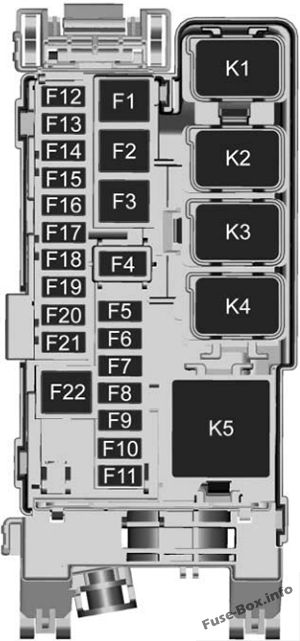

Arka bölmedeki sigorta yerleşimi (2018, 2019, 2020)
| Numara. | kullanım |
|---|---|
| F1 | 2018-2019: Egzoz gazı ısıtıcısı. 2020: Egzoz gazı ısıtıcısı / seçici katalitik indirgeme güç modülü (yalnızca dizel) |
| F2 | bagaj kapağı |
| F3 | Yardımcı treyler güç kaynağı |
| F4 | 2018: Elektrikli koltuklar. 2019: Elektrikli ayarlanabilir yolcu koltuğu |
| F5 | Hafızalı koltuk modülü |
| F6 | açılır tavan |
| F7 | Yan kör nokta uyarısı |
| F8 | Römork geri vites lambaları |
| F9 | Isıtmalı arka koltuk 1 |
| F10 | Park yardımı |
| F11 | Isıtmalı arka koltuk 2 |
| F12 | – |
| F13 | Römork park lambası |
| F14 | Sağa dönüş göstergesi, römork |
| F15 | Sol park lambası |
| F 16 | Sağ park lambası |
| F17 | 2018-2019: Kullanılmıyor. 2020: Video işleme modülü |
| F18 | Römorkun sola dönüş sinyali |
| F19 | Tüm tekerlekten çekiş |
| F20 | bel |
| F21 | Arka yardımcı güç çıkışı |
| F22 | Arka tahrik ünitesi |
| K1 | Sağ römork durdurma / gösterge ışığı |
| K2 | Römork geri vites lambaları |
| K3 | Sol römork durdurma / gösterge ışığı |
| K4 | Park lambaları |
| K5 | 2018-2019: Seçici Katalitik İndirgeme (SCR) (yalnızca dizel). 2020: Egzoz gazı ısıtıcısı / seçici katalitik indirgeme güç modülü (yalnızca dizel) |
