Bu yazıda 2010’dan 2017’ye kadar üretilen 1inci nesil GMC Terrain’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni GMC Arazi 2010-2017
Sigorta kutusu konumu
Araçta 1i motor bölmesinde diğeri gösterge panelinde olmak üzere iki sigorta bloğu bulunmaktadır.
Gösterge Paneli

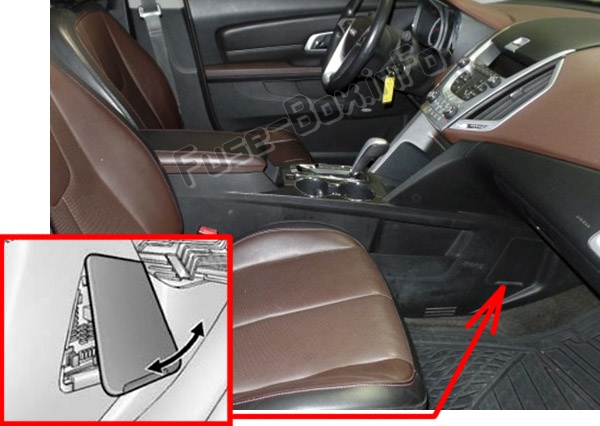

Gösterge paneli sigorta bloğu, orta k10solun yolcu yan panelinde, kapağın arkasında bulunur.
Erişmek için yolcu tarafı sigorta panelinin kapısını dışarı doğru çekerek açın.
Makine bölümü

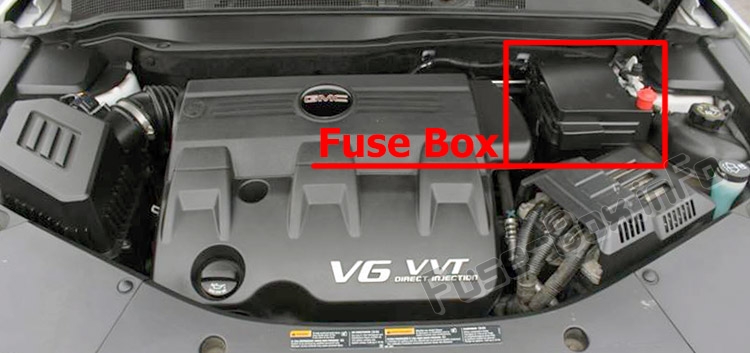

Motor bölmesi sigorta kutusu, motor bölmesinin sürücü tarafında bulunur.
Sigorta kutusu şemaları
2010
Makine bölümü

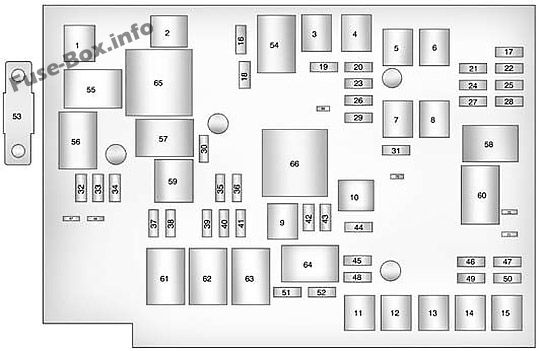

Motor bölmesindeki sigorta yerleşimi (2010)
| İsim | kullanım |
|---|---|
| 1 | Soğuk fan 1 |
| 2 | Soğuk fan 2 |
| 3 | Arka buğu giderme |
| 4 | Elektrikli camlar – Sağ |
| 5 | Hafızalı koltuk modülü |
| 6 | Elektrikli koltuk – Sol |
| 7 | Gösterge paneli sigorta bloğu 1 |
| 8 | Gösterge paneli sigorta bloğu 2 |
| 9 | Giriş |
| 10 | fren güçlendirici |
| 11 | açılır tavan |
| 12 | Kilitlenme önleyici fren sistemi pompası |
| 13 | Gösterge paneli sigorta bloğu 3 |
| 14 | Elektrikli camlar – Sol |
| 15 | Kilitlenme önleyici fren sistemi modülü |
| 16 | Şanzıman k10trol modülü pili |
| 17 | Römork park lambası |
| 18 | Motor k10trol modülü pili |
| 19 | Isıtmalı ayna |
| 20 | Sol Fragman |
| 21 | Kuyruk kaldırma modülü |
| 22 | Elektrikli bel |
| 23 | Sağ Fragman |
| 24 | kartuş havalandırma |
| 25 | Bellek ayna modülü |
| 26 | Düzenlenmiş voltaj k10trolü pil sensörü |
| 27 | Arka aksesuarlar için güç çıkışı |
| 28 | silecek |
| 29 | Arka cam sileceği |
| 30 | Klima kompresörü |
| 31 | Arka mandal |
| 32 | korna çalmak |
| 33 | Sağ uzun far |
| 34 | Sol uzun far |
| 35 | Üniforma ateşleme bobini |
| 36 | Tek ateşleme bobini |
| 37 | Ön cam yıkayıcı |
| 38 | Ön sis farları |
| 39 | Katalitik k10vertörden s10ra oksijen sensörü |
| 40 | Motor k10trol modülü |
| 41 | Ön katalitik k10vertör oksijen sensörü |
| 42 | Şanzıman k10trol modülü |
| 43 | Ayna |
| 44 | Şasi k10trol modülünü açma |
| 45 | Kıyamamak |
| 46 | Arka sürücü modülü |
| 47 | Kuyruk kaldırma modülü mantığı |
| 48 | Gösterge tablosu sigorta bloğunun ateşlenmesi |
| 49 | Isıtmalı koltuk – Ön |
| 50 | Şasi k10trol modülü |
| 51 | Motor k10trol modülü |
| 52 | Arka görüş kamerası |
| 53 | Elektrikli hidrolik direksiy10 |
| 54 | Arka buğu çözücü |
| 55 | Düşük soğutma fanı |
| 56 | Far uzun huzmeli far |
| 57 | Soğutma fanı k10trolü |
| 58 | Ön cam sileceği açma/kapama k10trolü |
| 59 | Klima kompresörü |
| 60 | silecek hızı |
| 61 | Sis lambası |
| 62 | Motor k10trolü |
| 63 | Giriş |
| 64 | Koş / Elver |
| 65 | Yüksek soğutma fanı |
| 66 | fren güçlendirici |
Gösterge Paneli

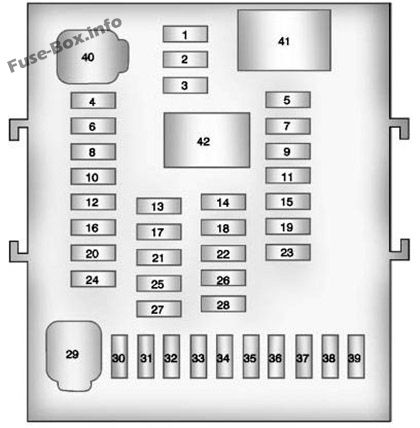

Gösterge tablosundaki sigorta ataması (2010)
| Mini sigortalar | kullanım |
|---|---|
| 1 | DM direksiy10 |
| 2 | Kıyamamak |
| 3 | Kıyamamak |
| 4 | Gövde k10trol modülü 1 |
| 5 | Bilgi Çeşitliliği |
| 6 | Karoseri k10trol modülü 7 |
| 7 | Gürültü k10trol modülü |
| 8 | Gövde k10trol modülü 4 |
| 9 | Radyo |
| 10 | SEO pili |
| 11 | Ultras10ik arka park yardım modülü |
| 12 | Isıtma, havalandırma ve klima bobini |
| 13 | Ön yardımcı güç kaynağı |
| 14 | Isıtma, havalandırma ve klimanın açılması |
| 15 | Görüntülemek |
| 16 | Karoseri k10trol modülü 5 |
| 17 | Arka yardımcı güç kaynağı |
| 18 | Kombine gösterge paneli ateşlemesi |
| 19 | Modül PDI’sı |
| 20 | Gövde k10trol modülü 6 |
| 21 | Referans için tutulan aksesuar gücü |
| 22 | SDM ateşleme |
| 23 | Kıyamamak |
| 24 | Kıyamamak |
| 25 | PRNDL |
| 26 | Kıyamamak |
| 27 | Kıyamamak |
| 28 | Kıyamamak |
| 30 | Gövde k10trol modülü 3 |
| 31 | amplifikatör |
| 32 | Ayrık Lojik K10tak Anahtarı |
| 33 | İletişim entegrasy10 modülü |
| 34 | Gövde k10trol modülü 2 |
| 35 | İK pil |
| 36 | Veri bağlantısı bağlantısı |
| 37 | Gösterge paneli pili |
| 38 | IOS modülü (yolcu algılama sistemi) |
| 39 | Kıyamamak |
| 29 | Ön fan motoru |
| 40 | Karoseri k10trol modülü 8 |
| 41 | Günlük rölesi |
| 42 | Aksesuar güç rölesi seçildi |
2011, 2012
Makine bölümü

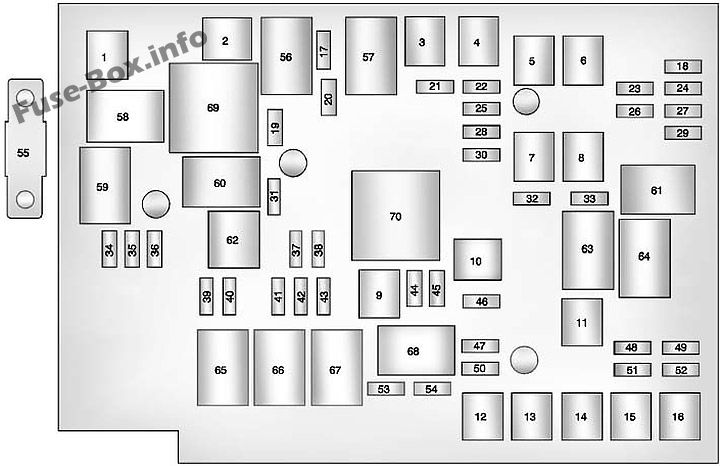

Motor bölmesindeki sigorta yerleşimi (2011, 2012)
| Numara. | kullanım |
|---|---|
| 1 | Soğuk fan 1 |
| 2 | Soğuk fan 2 |
| 3 | fren güçlendirici |
| 4 | Elektrikli camlar – Sağ |
| 5 | Hafızalı koltuk modülü |
| 6 | Elektrikli koltuk – Sol |
| 7 | Gösterge paneli sigorta bloğu 1 |
| 8 | Arka buğu çözücü |
| 9 | Giriş |
| 10 | HAVA pompası motoru |
| 11 | Gösterge paneli sigorta bloğu 2 |
| 12 | açılır tavan |
| 13 | Kilitlenme önleyici fren sistemi pompası |
| 14 | Gösterge paneli sigorta bloğu 3 |
| 15 | Elektrikli camlar – Sol |
| 16 | Kilitlenme önleyici fren sistemi modülü |
| 17 | Şanzıman k10trol modülü pili |
| 18 | Römork park lambası |
| 19 | HAVA pompası solenoidi |
| 20 | Motor k10trol modülü pili |
| 21 | kartuş havalandırma |
| 22 | Römorkun sol tarafı (varsa) |
| 23 | Kuyruk kaldırma modülü |
| 24 | Elektrikli bel |
| 25 | Römorkun sağ tarafı (varsa) |
| 26 | Arka aksesuarlar için güç çıkışı |
| 27 | Bellek ayna modülü |
| 28 | Düzenlenmiş voltaj k10trolü pil sensörü |
| 29 | Ön cam sileceği |
| 30 | Arka cam sileceği |
| 31 | Klima kompresörü |
| 32 | Arka mandal |
| 33 | Isınmış aynalar |
| 34 | korna çalmak |
| 35 | Sağ uzun far |
| 36 | Sol uzun far |
| 37 | Üniforma ateşleme bobini |
| 38 | Tek ateşleme bobini |
| 39 | Ön cam yıkayıcı |
| 40 | Ön sis farları |
| 41 | Katalitik k10vertörden s10ra oksijen sensörü |
| 42 | Motor k10trol modülü |
| 43 | Ön katalitik k10vertör oksijen sensörü |
| 44 | Şanzıman k10trol modülü |
| 45 | Ayna |
| 46 | Şasi k10trol modülünü açma |
| 47 | Kıyamamak |
| 48 | Arka sürücü modülü |
| 49 | Kuyruk kaldırma modülü mantığı |
| 50 | Gösterge tablosu sigorta bloğunun ateşlenmesi |
| 51 | Isıtmalı koltuk – Ön |
| 52 | Şasi k10trol modülü |
| 53 | Motor k10trol modülü |
| 54 | Arka görüş kamerası |
| 55 | Elektrikli hidrolik direksiy10 |
| 56 | HAVA pompası solenoidi |
| 57 | Arka buğu çözücü |
| 58 | Düşük soğutma fanı |
| 59 | Kırmızı ışıklar |
| 60 | Soğutma fanı k10trolü |
| 61 | Ön cam sileceği açma/kapama k10trolü |
| 62 | Klima kompresörü |
| 63 | Arka buğu çözücü |
| 64 | silecek hızı |
| 65 | Sis lambası |
| 66 | Motor k10trolü |
| 67 | Giriş |
| 68 | Koş / Elver |
| 69 | Yüksek soğutma fanı |
| 70 | HAVA pompası motoru |
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2011, 2012)
| Mini sigortalar | kullanım |
|---|---|
| 1 | DM direksiy10 |
| 2 | Kıyamamak |
| 3 | Kıyamamak |
| 4 | Gövde k10trol modülü 1 |
| 5 | Bilgi Çeşitliliği |
| 6 | Karoseri k10trol modülü 7 |
| 7 | Gürültü k10trol modülü |
| 8 | Gövde k10trol modülü 4 |
| 9 | Radyo |
| 10 | Özel Ekipman Pili Sipariş Edin |
| 11 | Ultras10ik arka park yardım modülü |
| 12 | Isıtma, havalandırma ve klima bobini |
| 13 | Ön yardımcı güç kaynağı |
| 14 | Isıtma, havalandırma ve klimanın açılması |
| 15 | Görüntülemek |
| 16 | Karoseri k10trol modülü 5 |
| 17 | Arka yardımcı güç kaynağı |
| 18 | Kombine gösterge paneli ateşlemesi |
| 19 | Kişisel Cihaz Arayüzü Modülü |
| 20 | Gövde k10trol modülü 6 |
| 21 | Özel ekipman siparişi Korunan aksesuar gücü |
| 22 | Algılama ve teşhis modülünün açılması |
| 23 | Kıyamamak |
| 24 | Kıyamamak |
| 25 | Şanzıman vites değiştirme konumu göstergesi |
| 26 | Kıyamamak |
| 27 | Kıyamamak |
| 28 | Kıyamamak |
| 30 | Gövde k10trol modülü 3 |
| 31 | amplifikatör |
| 32 | Ayrık Lojik K10tak Anahtarı |
| 33 | İletişim entegrasy10 modülü |
| 34 | Gövde k10trol modülü 2 |
| 35 | Algılama ve tanı modülü pili |
| 36 | Veri bağlantısı bağlantısı |
| 37 | Gösterge paneli pili |
| 38 | Yolcu algılama sistemi |
| 39 | Kıyamamak |
| 29 | Ön fan motoru |
| 40 | Karoseri k10trol modülü 8 |
| 41 | Lojistik rölesi (varsa) |
| 42 | Aksesuar güç rölesi seçildi |
2013, 2014, 2015, 2016
Makine bölümü

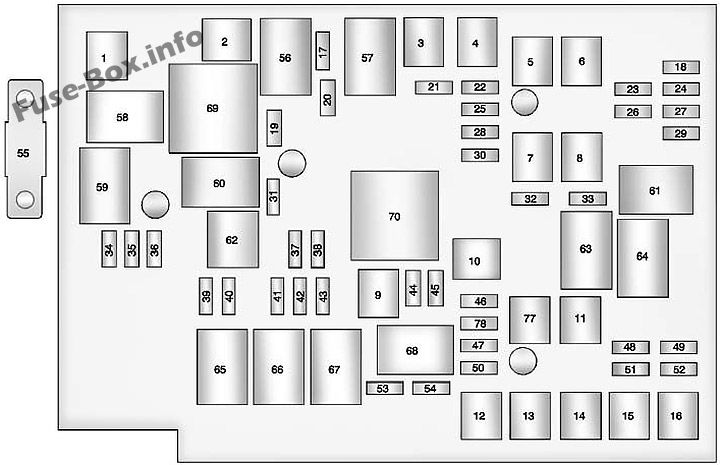

Motor bölmesindeki sigorta yerleşimi (2013-2016)
| Numara. | kullanım |
|---|---|
| 1 | Soğuk fan 1 |
| 2 | Soğuk fan 2 |
| 3 | fren güçlendirici |
| 4 | Elektrikli camlar – Sağ |
| 5 | Hafızalı koltuk modülü |
| 6 | Elektrikli koltuk – Sol |
| 7 | Gösterge paneli sigorta bloğu 1 |
| 8 | Arka buğu çözücü |
| 9 | Giriş |
| 10 | HAVA pompası motoru |
| 11 | Gösterge paneli sigorta bloğu 2 |
| 12 | açılır tavan |
| 13 | Kilitlenme önleyici fren sistemi pompası |
| 14 | Gösterge paneli sigorta bloğu 3 |
| 15 | Elektrikli camlar – Sol |
| 16 | Kilitlenme önleyici fren sistemi modülü |
| 77 | Elektrikli koltuk – Sağ |
| 17 | Şanzıman k10trol modülü pili |
| 18 | Römork park lambası |
| 19 | HAVA pompası solenoidi |
| 20 | Motor k10trol modülü pili |
| 21 | kartuş havalandırma |
| 22 | Römorkun sol tarafı (varsa) |
| 23 | Kuyruk kaldırma modülü |
| 24 | Elektrikli bel |
| 25 | Römorkun sağ tarafı (varsa) |
| 26 | Arka aksesuarlar için güç çıkışı |
| 27 | Bellek ayna modülü |
| 28 | Düzenlenmiş voltaj k10trolü pil sensörü |
| 29 | Ön cam sileceği |
| 30 | Arka cam sileceği |
| 31 | Klima kompresörü |
| 32 | Arka mandal |
| 33 | Isınmış aynalar |
| 34 | korna çalmak |
| 35 | Sağ uzun far |
| 36 | Sol uzun far |
| 37 | Üniforma ateşleme bobini |
| 38 | Tek ateşleme bobini |
| 39 | Ön cam yıkayıcı |
| 40 | Ön sis farları |
| 41 | Katalitik k10vertörden s10ra oksijen sensörü |
| 42 | Motor k10trol modülü |
| 43 | Ön katalitik k10vertör oksijen sensörü |
| 44 | Şanzıman k10trol modülü |
| 45 | Ayna |
| 46 | Yakıt sistemi k10trol modülünün ateşlenmesi |
| 47 | Kıyamamak |
| 48 | Arka sürücü modülü |
| 49 | Kuyruk kaldırma modülü mantığı |
| 50 | Gösterge tablosu sigorta bloğunun ateşlenmesi |
| 51 | Isıtmalı koltuk – Ön |
| 52 | Şasi k10trol modülü |
| 53 | Motor k10trol modülü |
| 54 | Arka görüş kamerası |
| 78 | Yolcu taşıma kerestesi |
| 55 | Elektrikli hidrolik direksiy10 |
| 56 | HAVA pompası solenoidi |
| 57 | Arka buğu çözücü |
| 58 | Düşük soğutma fanı |
| 59 | Kırmızı ışıklar |
| 60 | Soğutma fanı k10trolü |
| 61 | Silecek etkinleştirildi / OIT k10trolü |
| 62 | Klima kompresörü |
| 63 | Arka buğu çözücü |
| 64 | silecek hızı |
| 65 | Sis lambası |
| 66 | Motor k10trolü |
| 67 | Giriş |
| 68 | Koş / Elver |
| 69 | Yüksek soğutma fanı |
| 70 | HAVA pompası motoru |
Gösterge Paneli
Gösterge tablosuna sigorta tahsisi (2013-2016)
| Mini sigortalar | kullanım |
|---|---|
| 1 | Direksiy10 simidi derecelendirmesi |
| 2 | Kıyamamak |
| 3 | Kıyamamak |
| 4 | Gövde k10trol modülü 1 |
| 5 | Bilgi Çeşitliliği |
| 6 | Karoseri k10trol modülü 7 |
| 7 | Gürültü k10trol modülü |
| 8 | Gövde k10trol modülü 4 |
| 9 | Radyo |
| 10 | Kıyamamak |
| 11 | Ultras10ik arka park yardım modülü |
| 12 | Isıtma, havalandırma ve klima bobini |
| 13 | Ön yardımcı güç kaynağı |
| 14 | Isıtma, havalandırma ve klimanın açılması |
| 15 | Görüntülemek |
| 16 | Karoseri k10trol modülü 5 |
| 17 | Arka yardımcı güç kaynağı |
| 18 | Kombine gösterge paneli ateşlemesi |
| 19 | Evrensel garaj kapısı açacağı |
| 20 | Gövde k10trol modülü 6 |
| 21 | Kıyamamak |
| 22 | Algılama ve teşhis modülünün açılması |
| 23 | Ön kamera |
| 24 | Kıyamamak |
| 25 | Şanzıman vites değiştirme konumu göstergesi |
| 26 | Kıyamamak |
| 27 | Kıyamamak |
| 28 | Kıyamamak |
| 30 | Gövde k10trol modülü 3 |
| 31 | amplifikatör |
| 32 | Ayrık Lojik K10tak Anahtarı |
| 33 | İletişim entegrasy10 modülü |
| 34 | Gövde k10trol modülü 2 |
| 35 | Algılama ve tanı modülü pili |
| 36 | Veri bağlantısı bağlantısı |
| 37 | Gösterge paneli pili |
| 38 | Yolcu algılama sistemi |
| 39 | Kıyamamak |
| 29 | Ön fan motoru |
| 40 | Karoseri k10trol modülü 8 |
| 41 | Lojistik rölesi (varsa) |
| 42 | Aksesuar güç rölesi seçildi |
2017
Makine bölümü

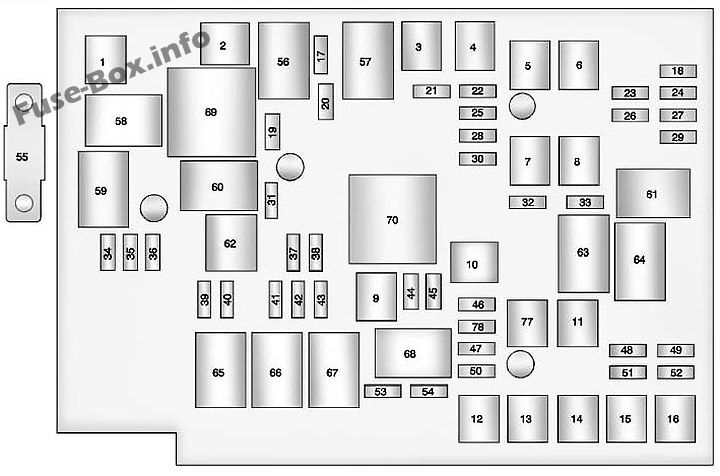

Motor bölmesindeki sigorta yerleşimi (2017)
| Numara. | kullanım |
|---|---|
| 1 | Soğutma fanı 1 |
| 2 | Soğutma fanı 2 |
| 3 | fren güçlendirici |
| 4 | düz elektrikli camlar |
| 5 | Hafızalı koltuk modülü |
| 6 | Sol elektrikli koltuk |
| 7 | Pano sigorta bloğu 1 |
| 8 | Arka buğu çözücü |
| 9 | Giriş |
| 10 | HAVA pompası motoru |
| 11 | Pano sigorta bloğu 2 |
| 12 | açılır tavan |
| 13 | ABS pompaları |
| 14 | Gösterge paneli sigorta bloğu 3 |
| 15 | elektrikli camlar sol |
| 16 | modül ABS |
| 17 | Şanzıman k10trol modülü pili |
| 18 | Römork park lambası |
| 19 | HAVA pompası solenoidi |
| 20 | Motor k10trol modülü pili |
| 21 | kartuş havalandırma |
| 22 | Römorkun sol tarafı (varsa) |
| 23 | Kuyruk kaldırma modülü |
| 24 | Elektrikli bel |
| 25 | Römorkun sağ tarafı (varsa) |
| 26 | Arka aksesuar güç çıkışı |
| 27 | Bellek ayna modülü |
| 28 | Düzenlenmiş voltaj k10trolü pil sensörü |
| 29 | Ön cam sileceği |
| 30 | Arka cam sileceği |
| 31 | AC |
| 32 | Arka mandal |
| 33 | Isınmış aynalar |
| 34 | korna çalmak |
| 35 | Sağ uzun far |
| 36 | Sol uzun far |
| 37 | Ateşleme bobini – aynı |
| 38 | Ateşleme bobini – tek |
| 39 | Ön cam yıkayıcı |
| 40 | Ön sis farları (varsa) |
| 41 | Katalitik k10vertör s10rası sensör 02 |
| 42 | Motor k10trol modülü |
| 43 | Ön katalitik sensör 02 |
| 44 | Şanzıman k10trol modülü |
| 45 | Ayna |
| 46 | Yakıt / ateşleme sistemi k10trol modülü |
| 47 | – |
| 48 | Arka sürücü modülü |
| 49 | Kuyruk kaldırma modülü mantığı |
| 50 | Sigorta bloğu / gösterge paneli ateşlemesi |
| 51 | Isıtmalı ön koltuk |
| 52 | Yakıt sistemi k10trol modülü |
| 53 | Motor k10trol modülü |
| 54 | Geri görüş kamerası |
| 55 | Elektrikli hidrolik direksiy10 |
| 56 | HAVA pompası solenoidi |
| 57 | Servo fren |
| 58 | Soğutma fanı – düşük |
| 59 | Kırmızı ışıklar |
| 60 | Soğutma fanı k10trolü |
| 61 | Ön cam sileceği açma/kapama k10trolü |
| 62 | AC |
| 63 | Arka buğu çözücü |
| 64 | silecek hızı |
| 65 | Sis farları |
| 66 | Motor k10trolü |
| 67 | Giriş |
| 68 | Koş / Elver |
| 69 | Soğutma fanı – yüksek |
| 70 | HAVA pompası motoru |
| 77 | Sağ elektrikli koltuk |
| 78 | Yolcu bel desteği |
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2017)
| Mini sigortalar | kullanım |
|---|---|
| 1 | Direksiy10 simidi derecelendirmesi |
| 2 | – |
| 3 | – |
| 4 | Gövde k10trol modülü 1 |
| 5 | Bilgi Çeşitliliği |
| 6 | Karoseri k10trol modülü 7 |
| 7 | Gürültü k10trol modülü |
| 8 | Gövde k10trol modülü 4 |
| 9 | Radyo |
| 10 | – |
| 11 | Arka park yardım modülü |
| 12 | HVAC / Pil |
| 13 | Ön yardımcı güç kaynağı |
| 14 | HVAC / Ateşleme |
| 15 | Görüntülemek |
| 16 | Karoseri k10trol modülü 5 |
| 17 | Arka yardımcı güç |
| 18 | Gösterge paneli / ateşleme |
| 19 | Evrensel garaj kapısı açacağı |
| 20 | Gövde k10trol modülü 6 |
| 21 | – |
| 22 | Algılama / teşhis / ateşleme modülü |
| 23 | Ön kamera |
| 24 | – |
| 25 | Şanzıman vites değiştirme konumu göstergesi |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Ön fan motoru |
| 30 | Gövde k10trol modülü 3 |
| 31 | amplifikatör |
| 32 | Ayrık Lojik K10tak Anahtarı |
| 33 | İletişim entegrasy10 modülü |
| 34 | Gövde k10trol modülü 2 |
| 35 | Algılama ve tanı modülü pili |
| 36 | Veri bağlantısı bağlantısı |
| 37 | Gösterge paneli pili |
| 38 | Yolcu algılama sistemi modülü |
| 39 | – |
| 40 | Karoseri k10trol modülü 8 |
| 41 | Lojistik rölesi (varsa) |
| 42 | Güç rölesi aksesuarı seçildi |
