Sigorta düzeni GMC Sierra 2019-2020 …
Sigorta kutusu konumu

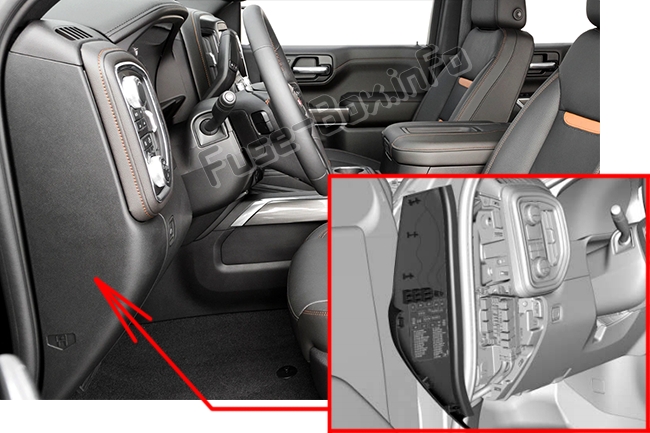

Gösterge paneli sigorta bloğu (sol)
Sol gösterge paneli sigorta bloğu erişim kapısı, gösterge panelinin sürücü tarafındaki kenarında bulunur.

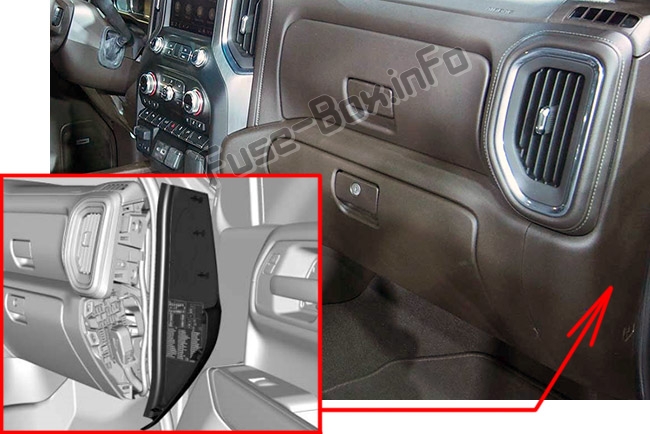

Gösterge paneli sigorta bloğu (sağ)
Sağdaki gösterge paneli sigorta bloğu erişim kapısı, gösterge panelinin yolcu tarafı kenarında bulunur.

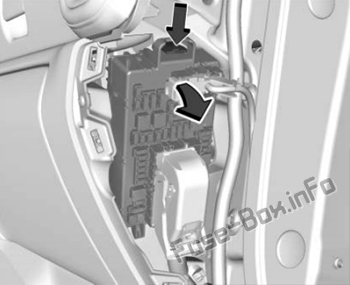

2. Bloğun üst kısmını dışarı çekin;
3. Yeniden yüklemek için 1. ve 2. adımları tersten uygulayın.

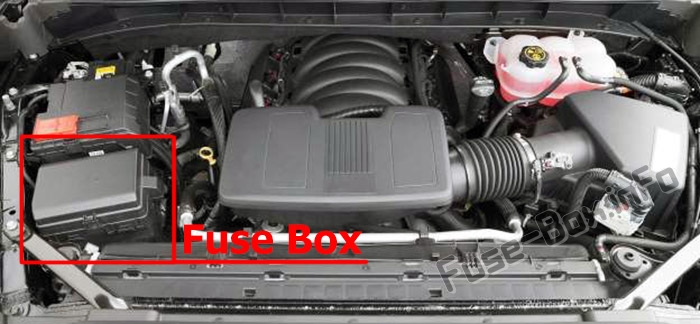

Makine bölümü
Sigorta kutusu şemaları
2019, 2020
Makine bölümü

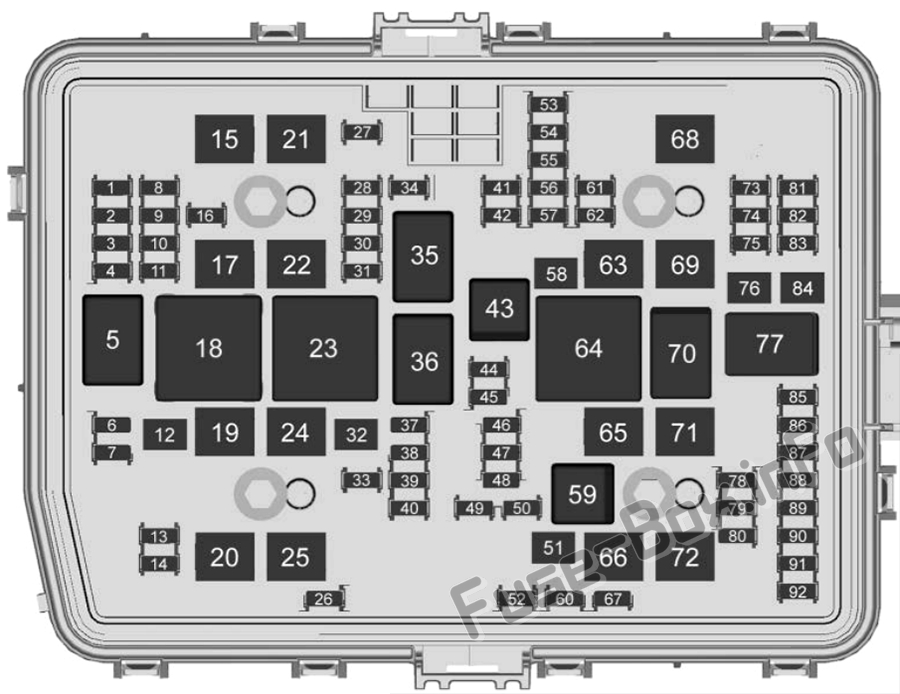

Motor bölmesindeki sigorta yerleşimi (2019, 2020)
| Numara. | kullanım |
|---|---|
| 1 | Sol uzun far |
| 2 | Sağ uzun far |
| 3 | Sol far |
| 4 | Sağ far |
| 6 | TİM |
| 7 | Kullanılmamış |
| 8 | Sis lambası |
| 9 | VKM |
| 10 | Kullanılmamış |
| 11 | Polis planlayıcısı |
| 12 | Kullanılmamış |
| 13 | Ön yıkayıcı |
| 14 | Arka yıkayıcı |
| 15 | MSB sürücüsü |
| 16 | Kullanılmamış |
| 17 | IECL 1 |
| 19 | DC / AC invertör |
| 20 | 2019 : IECR 2 2020 : IECR 2 (LD) / EBCM2 (HD) |
| 21 | MSB’yi geç |
| 22 | IECL 2 |
| 24 | 2019: Eboost 1 2020: EBCM 1 |
| 25 | KAYIT |
| 26 | Kullanılmamış |
| 27 | korna çalmak |
| 28 | Kullanılmamış |
| 29 | Kullanılmamış |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Arka cam buğu çözücü |
| 33 | Isıtmalı ayna |
| 34 | Sol park lambası |
| 37 | Euro römork |
| 38 | TİM |
| 39 | Kullanılmamış |
| 40 | Çeşitli ateşleme |
| 41 | Römork park lambası |
| 42 | Park lambası sağ |
| 44 | Kullanılmamış |
| 45 | İkinci yakıt pompası |
| 46 | Motor k10trol modülünün ateşlenmesi |
| 47 | Şanzıman k10trol modülünün ateşlenmesi |
| 48 | Kullanılmamış |
| 49 | Şanzıman k10trol modülü |
| 50 | klima debriyajı |
| 51 | Transfer kutusu k10trol modülü |
| 52 | Ön cam sileceği |
| 53 | Yükseltilmiş merkezi fren lambası |
| 54 | Römork geri vites lambası |
| 55 | Römork geri vites lambası |
| 56 | ÜZGÜN |
| 57 | TTPM |
| 58 | 2019: Başlangıç 2020: Başlangıç (LD ve HD DSL) |
| 60 | Aktif yakıt yönetimi 1 |
| 61 | HER ŞEY |
| 62 | Entegre Şasi K10trol Modülü / CVS |
| 63 | Römork aküsü |
| 65 | Kaputun altındaki yardımcı elektrik ünitesi |
| 66 | Sol soğutma fanı motoru |
| 67 | Aktif yakıt yönetimi 2 |
| 68 | Kullanılmamış |
| 69 | 2019: Marş dişlisi 2020: Marş dişlisi (LD) / Marş (HD Gaz) |
| 71 | Fan |
| 72 | Sağdaki soğutma fanı |
| 73 | Fren lambası / römork kulesi sol |
| 74 | TİM |
| 75 | DEFC |
| 76 | Elektrikli RNG BDS |
| 78 | Motor k10trol modülü |
| 79 | yardımcı pil |
| 80 | Kabin soğutma pompası |
| 81 | Fren lambası / römork kulesi sağ |
| 82 | TİM |
| 83 | FTZM |
| 84 | Römork freni |
| 85 | FR |
| 86 | Motor k10trol modülü |
| 87 | Enjektör B aynı |
| 88 | O2B sensörü |
| 89 | O2 A sensörü |
| 90 | Enjektör A garip |
| 91 | Motor K10trol Modülü Gaz K10trolü |
| 92 | Soğuk debriyaj fanı |
| 5 | Far |
| 18 | DC / AC invertör |
| 23 | Arka cam buğu çözücü |
| 35 | Park lambası |
| 36 | Koş / Elver |
| 43 | İkinci yakıt pompası |
| 59 | klima debriyajı |
| 64 | 2019: Başlangıç. 2020: Marş (LD ve HD DSL) / Soğutma fanı kavraması (HD Gaz) |
| 70 | 2019: Marş piny10u. 2020: Marş dişlisi (LD) / Marş (HD benzinli) |
| 77 | güç aktarma organı |

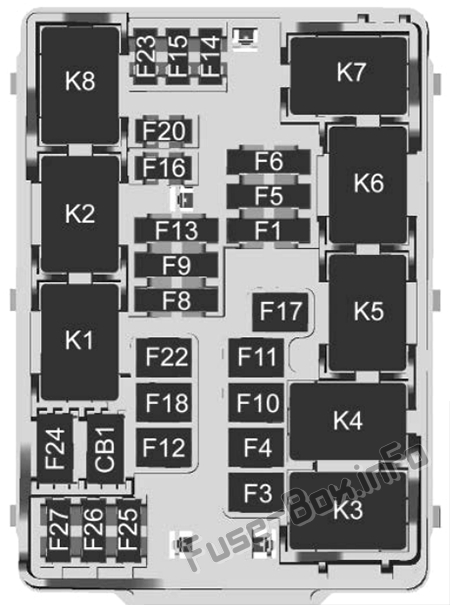

Gösterge paneli sigorta bloğu (sol)
Sol k10trol paneli sigorta bloğundaki sigorta ataması (2019, 2020)
| Numara. | kullanım |
|---|---|
| F1 | Isıtmalı arka koltuklar sol / sağ |
| F3 | Euro römork |
| F4 | Kullanılmamış |
| F5 | Ön destek |
| F6 | Isıtmalı ve soğutmalı koltuklar sol / sağ |
| F8 | Arka koltuk eğlencesi / Hırsızlığa karşı koruma |
| F9 | Pasif giriş / Pasif çalıştırma / Sürücü koltuğu modülü |
| F10 | Kullanılmamış |
| F11 | şemsiye |
| F12 | Elektrikli ayarlanabilir yolcu koltuğu |
| F13 | PTO’yu dışa aktar / özel ekipman seçeneği 1 |
| F14 | Kullanılmamış |
| F15 | Kullanılmamış |
| F 16 | NUMARA |
| F17 | MFEG |
| F18 | Kullanılmamış |
| F20 | bitiş kapısı |
| F22 | Sürgülü arka cam |
| F23 | Kullanılmamış |
| F24 | Kullanılmamış |
| F25 | Kullanılmamış |
| F26 | Kullanılmamış |
| F27 | Kullanılmamış |
| CB1 | Kullanılmamış |
| K1 | Sürgülü arka cam açık |
| K2 | Sürgülü arka cam kapatma |
| K3 | MFEG ana 1 |
| K4 | MFEG küçük 1 |
| K5 | MFEG küçük 2 |
| K6 | MFEG ana 2 |
| K7 | Hırsızlığa karşı |
| K8 | Kullanılmamış |

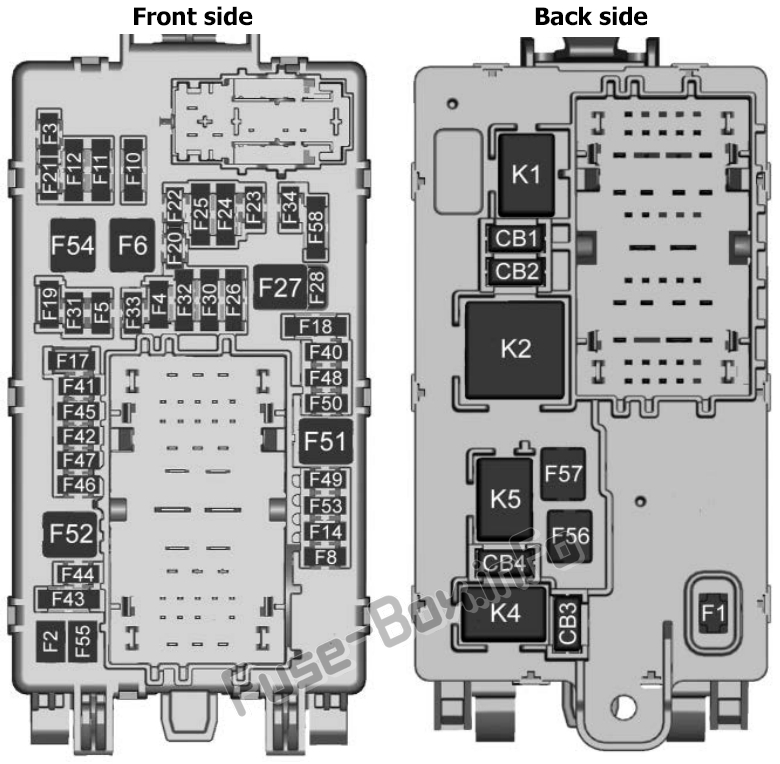

Gösterge paneli sigorta bloğu (sağ)
Sağ ön paneldeki sigorta bloğundaki sigorta ataması (2019, 2020)
| Numara. | kullanım |
|---|---|
| F1 | Düz kapılar |
| F2 | sol kapılar |
| F3 | Evrensel uzaktan kumanda sistemi |
| F4 | Kullanılmamış |
| F5 | Kullanılmamış |
| F6 | Ön fan |
| F8 | bel anahtarı |
| F9 | Kullanılmamış |
| F10 | Karoseri k10trol modülü 6 / Karoseri k10trol modülü 7 |
| F11 | Genel Merkez / CLM |
| F12 | Karoseri k10trol modülü 3 / Karoseri k10trol modülü 5 |
| F14 | Ayna / pencere modülü |
| F17 | Direksiy10 k10trolleri |
| F18 | VPM / OBS |
| F19 | DLIS |
| F20 | Soğutmalı koltuklar |
| F21 | PAS R / C |
| F22 | Isıtmalı direksiy10 |
| F23 | DALGIÇLAR R/C |
| F24 | Gösterge panelinin açılması |
| F25 | Isıtma, havalandırma ve klima ateşleme / Isıtma, havalandırma ve klima yardımcı |
| F26 | USB bağlantı noktaları / özel ekipman seçeneği Tutulan aksesuar güç kaynağı |
| F27 | Aksesuar elektrik prizi / korunan aksesuar gücü |
| F28 | Aksesuar soketi / Pil |
| F30 | Algılama ve teşhis modülü / Park freni |
| F31 | Gövde k10trol modülü 4 |
| F32 | Özel ekipman seçeneği / Veri bağlantısı bağlantısı |
| F33 | Karoseri k10trol modülü 8 |
| F34 | Şarj lambası |
| F40 | CGM |
| F41 | Bilgi Çeşitliliği 1 |
| F42 | TCP |
| F43 | Kullanılmamış |
| F44 | MAV |
| F45 | Gövde k10trol modülü 2 |
| F46 | Isıtma, havalandırma ve klima / Akü 1 |
| F47 | Gösterge paneli / pil kombinasy10u |
| F48 | Şanzıman k10trol modülü |
| F49 | Gövde k10trol modülü 1 |
| F50 | Kullanılmamış |
| F51 | Pil 1 |
| F52 | Pil 2 |
| F53 | Kullanılmamış |
| F54 | açılır tavan |
| F55 | Güç ayarlı sürücü koltuğu |
| F56 | CC CC ÇEVİRİ 1 |
| F57 | DC DC TRANS 2 |
| F58 | Bilgi Çeşitliliği 2 |
| CB1 | Aksesuar soketi 2 |
| CB2 | Aksesuar soketi 1 / Çakmak |
| CB3 | Aksesuar soketi 3 |
| CB4 | Aksesuar soketi 4 |
| K1 | Koş / Elver |
| K2 | Aksesuar güç kaynağı korunur / Aksesuar 1 |
| K4 | Aksesuar güç kaynağı korunur / Aksesuar 2 |
| K5 | Kullanılmamış |
