GMC Sierra (mk4; 2014-2018) Sigorta Kutusu Şeması

Bu yazımızda 2014, 2015, 2016, 2017 ve 2018 GMC Sierra sigorta kutularının şemalarını bulacak , sigorta panellerinin araç içindeki yeri hakkında bilgi alacak ve her 1 sigortanın atamasını (sigortaların düzeni) öğreneceksiniz. ve röleler.

İçindekiler

Sigorta Düzeni GMC Sierra 2014-2018
Yolcu bölmesi sigorta kutuları
Makine bölümü
2014, 2015, 2016, 2017
2018

İçerik gizle

1 Sigorta Düzeni GMC Sierra 2014-2018

1.1 Yolcu bölmesi sigorta kutuları

1.2 Makine bölümü

1.3 2014, 2015, 2016, 2017

1.3.1 Makine bölümü

1.3.2 Gösterge Tablosu (solda)

1.3.3 Pano (sağda)

1.4 2018

1.4.1 Makine bölümü

1.4.2 Gösterge Tablosu (solda)

1.4.3 Pano (sağda)

Sigorta Düzeni GMC Sierra 2014-2018

GMC Sierra çakmak (elektrik prizi) sigortaları sol çizgi sigorta kutusunda # 1, # 10, # 11 ve # 12 ve sağ gösterge panelindeki sigorta kutusunda # 1 sigorta ve n ° 2’dir.

Sigorta kutusu konumu

Yolcu bölmesi sigorta kutuları

Gösterge Paneli Sigorta Bloğu

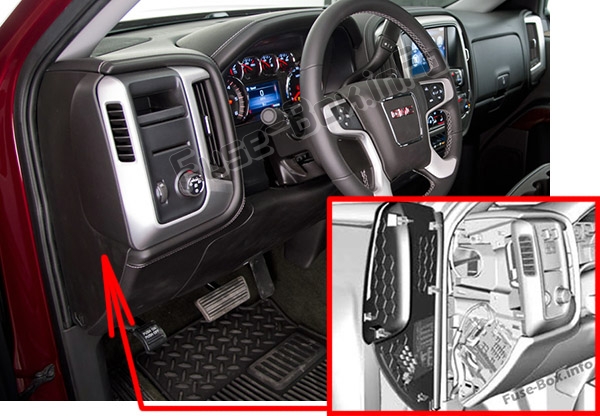

(Sol) Sol gösterge paneli sigorta bloğu erişim kapısı, gösterge panelinin sürücü tarafı kenarında bulunur. Sigortaların yolcu bölmesindeki yeri: GMC Sierra (mk4; 2014-2018 ..)

Gösterge Paneli Sigorta Bloğu

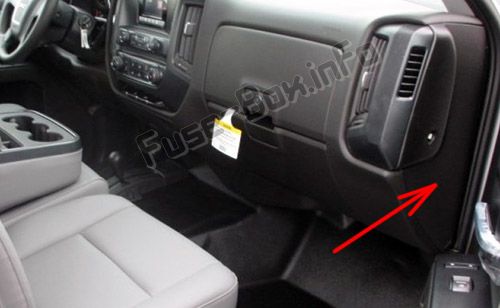

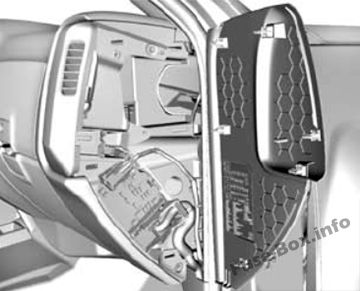

(Sağ) Sağ gösterge paneli sigorta bloğu erişim kapısı, gösterge panelinin yolcu tarafı kenarında bulunur. Sigortaların yolcu bölmesindeki yeri: GMC Sierra (2014, 2015, 2016, 2017, 2018, 2019)

Makine bölümü

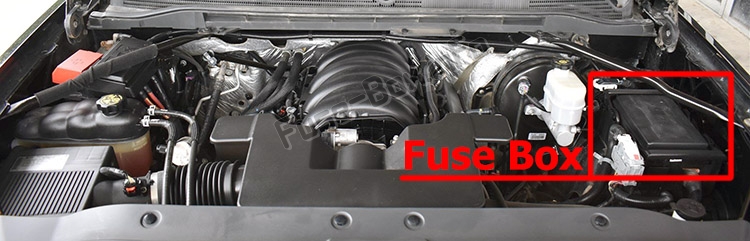

Motor bölmesi sigorta kutusu, aracın sürücü tarafındaki motor bölmesinde bulunur. Sigortaların motor bölmesindeki yeri: GMC Sierra (mk4; 2014-2018 ..)

Sigorta kutusu şemaları

2014, 2015, 2016, 2017

Makine bölümü

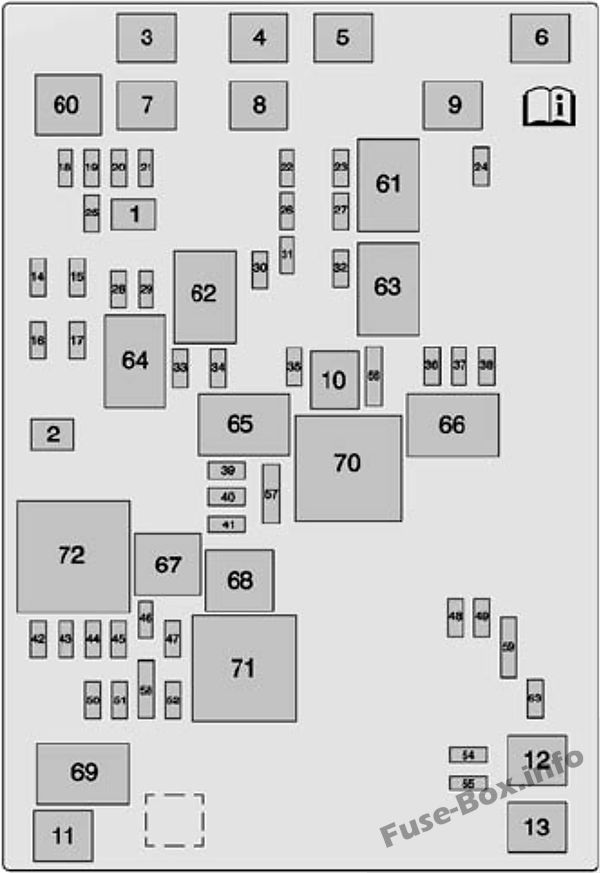

Kaputun altındaki sigorta kutusunun şeması: GMC Sierra (2014, 2015, 2016, 2017)

Motor bölmesindeki sigorta yerleşimi (2014-2017)

Numara.	kullanım
Mikro J-Case sigortaları
1	Römork freni
2	Römork aküsü

J-Case sigortaları
3	Kilitlenme önleyici fren sistemi pompası
4	BEC 1 k10trol paneli
5	Kıyamamak
6	4×4 ağaç
7	Kıyamamak
8	BEC 2 k10trol paneli
9	Kıyamamak
10	Arka cam buğu çözücü
11	Giriş
12	Soğutma fanı 1
13	Soğutma fanı 2

Mini sigortalar (2 pin)
14	Römork stop lambaları / dönüş sinyalleri, sol
15	Römork park lambaları
16	Römork geri vites lambası
17	Stopfium treyler ışıkları, sağ

Mikro sigortalar (2 pin)
18	Benzin pompası
19	Entegre şasi k10trol modülü
20	Elektr10ik süspansiy10 k10trol modülü
21	Yakıt pompası besleme modülü
22	Düzenleme Anahtarı 1
23	Upffler2
24	Ön cam sileceği
25	Kilitlenme önleyici fren sistemi valfleri
26	SW 2 düzeni
27	Geliştirici Yazılımı 3
28	Parlang lambaları, sağ
29	Parlang lambaları, sol
30	Geliştirici 3
31	SW 4 düzeni
32	Geliştirici 4
33	Acil durum ışıkları
34	Motor k10trol modülünün ateşlenmesi
35	Klima kompresörü debriyajı
36	Isınmış aynalar
37	Artan filtre 1
38	Yükseltilmiş merkezi fren lambası
39	Çeşitli ateşleme
40	Şanzıman Ateşleme
41	Yakıt pompası 2
42	Soğutma fanı debriyajı
43	Motor
44	Yakıt enjektörleri A, tek
45	Yakıt enjektörleri B, aynı
46	Oksijen sensörü B
47	gaz k10trolü
48	korna çalmak
49	Sis lambası
50	Oksijen sensörü A
51	Motor k10trol modülü
52	Kapalı ısıtma
53	Kıyamamak
54	Aero-deklanşör
55	Ön Yıkayıcı

Mikro sigortalar (3 pin)
56	Pil ayarlı klima / voltaj k10trollü kompresör
57	Klima kompresörü Modülü / Pil takımı
58	Şanzıman k10trol modülü / motor k10trol modülü
59	Farlar

mikro röle
60	Benzin pompası
61	geliştirici2
62	geliştirici3
63	geliştirici4
64	Römork park lambaları
65	Koş / Elver
66	geliştirici 1
67	Yakıt pompası 2
68	Klima k10trolü
69	Giriş
70	Arka cam buğu çözücü
71	Motor k10trol modülü

Statik Röle
72	Soğutma fanı debriyajı

Gösterge Tablosu (solda)

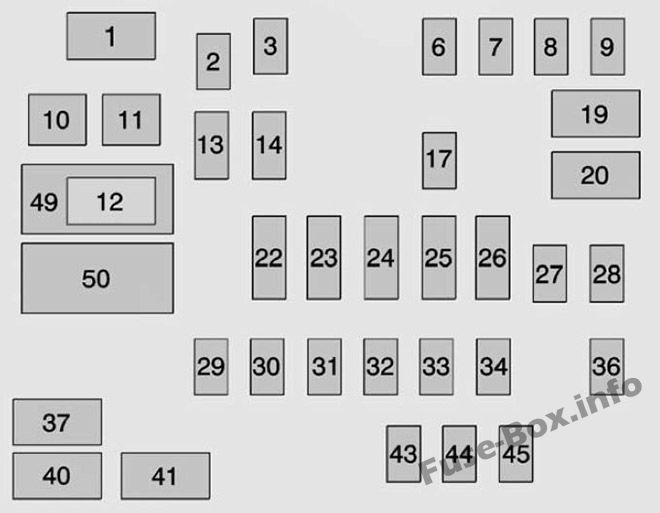

Pano sigorta kutusu şeması (sol): GMC Sierra (2014, 2015, 2016, 2017)

Ön paneldeki sigorta bloğundaki sigorta yerleşimi (solda) (2014-2017)

Numara.	kullanım
1	Aksesuar soketi 2
2	Referans için tutulan aksesuar gücü
3	Evrensel garaj kapısı açacağı / iç ayna
6	Gövde k10trol modülü 3
7	Karoseri k10trol modülü 5
8	Sürücü camı anahtarı / ayna anahtarı
9	Kıyamamak
10	Aksesuarlar için elektrik prizi Aksesuarlar için güç kaynağı muhafaza edilir
11	Aksesuar Güç soketi Pil
12	Aksesuar soketi 1 / Çakmak
13	Ayrık Lojik K10tak Anahtarı
14	Arka ışık anahtarı
17	Gövde k10trol modülü 1
19	Kıyamamak
20	Kıyamamak
22	Isıtma, havalandırma ve klima / ısıtma, havalandırma ve klimanın yardımcı ateşlemesi
23	Gösterge paneli ateşlemesi / algılama teşhis modülü ateşlemesi
24	Kıyamamak
25	Veri bağlantısı k10ektörü / sürücü koltuğu modülü
26	Pasif giriş Pasif çalıştırma / ısıtma, havalandırma ve klima
27	Kıyamamak
28	Kıyamamak
29	Elektrikli ayarlanabilir / park aktivasy10 pedalları
30	SEO
31	Aksesuar / Yarış krank
32	Isıtmalı direksiy10
33	Kıyamamak
34	Gösterge paneli
36	Kıyamamak
37	Kıyamamak
40	Sol Kapılar
41	Güç ayarlı sürücü koltuğu
43	Isıtmalı / soğutmalı ön sol koltuk
44	Isıtmalı / Soğutmalı Ön Sağ Koltuklar
45	Kıyamamak
49	Aksesuar / aksesuar gücü korundu
50	Koş / Elver

Pano (sağda)

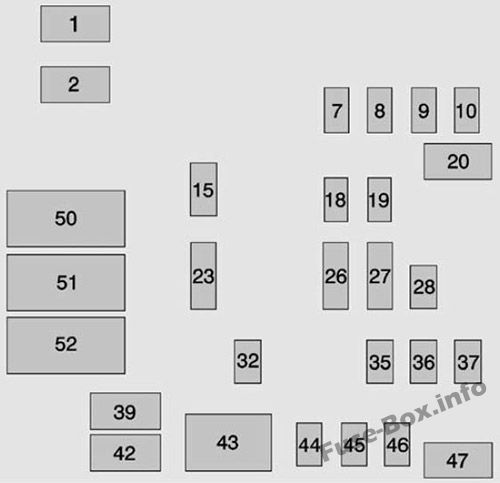

Pano sigorta kutusu şeması (sağ): GMC Sierra (2014, 2015, 2016, 2017)

Gösterge tablosu sigorta bloğundaki sigorta yerleşimi (sağda) (2014-2017)

Numara.	kullanım
1	Aksesuar soketi 3
2	Aksesuar soketi 4
7	Gövde k10trol modülü 4
8	Karoseri k10trol modülü 8
9	Arka koltuk eğlencesi
10	Şarj lambası
15	Direksiy10 k10trolleri
18	Radyo
19	Kıyamamak
20	açılır tavan
23	Hava yastığı / bilgi
26	İhracat / PTO / SEO Pil 1
27	Engel algılama / USB bağlantı noktaları
28	Gövde k10trol modülü 2
32	Pil SEO 2
35	AC invertör
36	amplifikatör
37	Kıyamamak
39	Arka sürgülü pencere
42	Sağ Kapı Cam Motoru
43	Ön fan
44	SEO
45	Gövde k10trol modülü 6
46	Karoseri k10trol modülü 7
47	Yolcu koltuğu
50	Aksesuar / aksesuar gücü korundu
51	Arka sürgülü pencere açık
52	Arka sürgülü camın kapatılması

2018

Makine bölümü

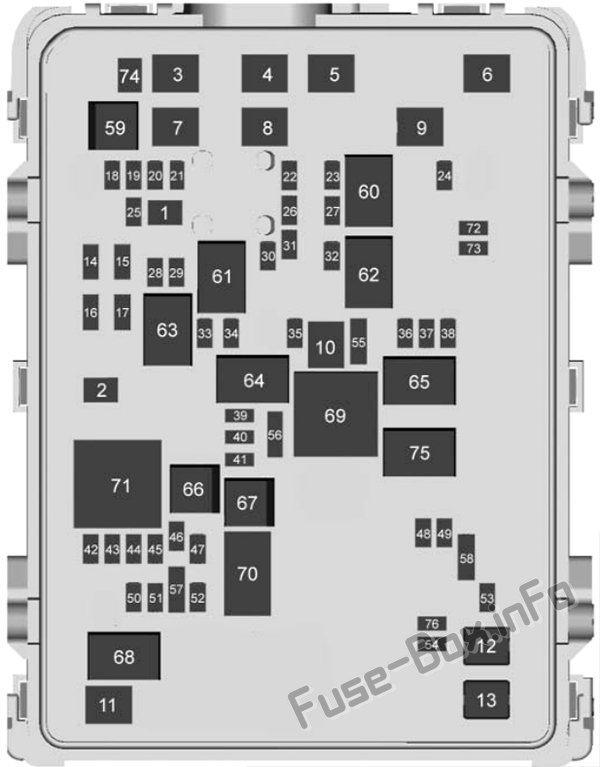

Motor bölmesindeki sigorta yerleşimi (2018)

Numara.	kullanım
1	Römork freni
2	Römork aküsü
3	Kilitlenme önleyici fren sistemi pompası
4	BEC 1 k10trol paneli
5	Motorlu yolcu emniyet kemeri
6	4WD elektr10ik transfer kutusu k10trolü
7	Elektrikli park freni
8	BEC 2 k10trol paneli
9	Sürücünün motorlu emniyet kemeri
10	Arka cam buğu çözücü
11	Giriş
12	Soğutma fanı 1
13	Soğutma fanı 2
14	Sol Römork Stop Lambaları / Dönüş Sinyalleri
15	Römork park lambaları
16	Römork geri vites lambaları
17	Sağ Römork Stop Lambaları / Dönüş Sinyali
18	Benzin pompası
19	Entegre şasi k10trol modülü
20	Elektr10ik süspansiy10 k10trol modülü
21	Yakıt pompası besleme modülü
22	geliştirici 1
23	geliştirici2
24	Ön cam sileceği
25	Kilitlenme önleyici fren sistemi valfi
26	geliştirici 2
27	Geliştirici 3
28	Sağ park lambaları
29	Sol park lambaları
30	Geliştirici 3
31	Geliştirici 4
32	Geliştirici 4
33	Geri vites lambaları
34	Motor / ateşleme k10trol modülü
35	Klima debriyajı
36	Isınmış aynalar
37	geliştirici 1
38	Yükseltilmiş merkezi fren lambası
39	Muhtelif / Ateşleme
40	Şanzıman / Ateşleme
41	Yakıt pompası 2
42	Soğutma fanı debriyajı
43	Motor
44	A – tek yakıt enjektörleri
45	Yakıt enjektörleri B – aynı
46	O2 sensörü B
47	gaz k10trolü
48	korna çalmak
49	Sis farları
50	O2 sensörü A
51	Motor k10trol modülü
52	İç ısıtma
53	Aksesuar güç modülü / TPM pompası
54	Ön yıkayıcı
55	Klima / Akü ayarlı voltaj k10trolü
56	Klima modülü / Batarya
57	Şanzıman k10trol modülü / motor k10trol modülü
58	Farlar
74	Elektrikli adımlar (varsa)
76	Yakıt pompasının / MGU motorunun doldurulması
77	Kabin pompa motoru
79	Vakum pompası

Röle
59	Benzin pompası
60	geliştirici 2
61	Geliştirici 3
62	Geliştirici 4
63	Römork park lambaları
64	Koş / Elver
65	geliştirici 1
66	Yakıt pompası 2
67	Klima k10trolü
68	Giriş
69	Arka cam buğu çözücü
70	Motor k10trol modülü
71	Vakum pompası / Soğutma fanı kavraması
72	CKT 95
73	CKT 92
75	Prime Yakıt Pompası / MGU Motoru
78	Vakum pompası anahtarı

Gösterge Tablosu (solda)

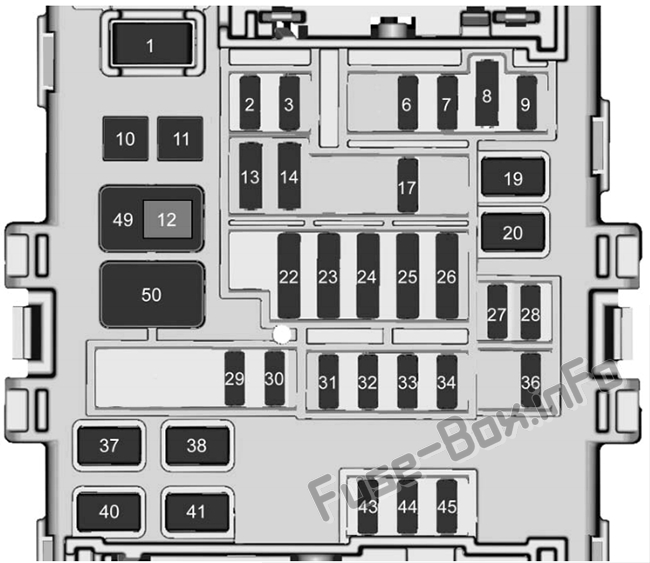

Gösterge panelindeki sigorta yerleşimi (sol) (2018)

Numara.	kullanım
1	Aksesuar soketi 2
2	Özel d10anım seçeneği / Korunan aksesuar gücü
3	Evrensel uzaktan kumanda / iç ayna
6	Gövde k10trol modülü 3
7	Karoseri k10trol modülü 5
8	Sürücü camı anahtarı / Ayna anahtarı
9	Kullanılmamış
10	Aksesuar güç soketi / Korunmuş aksesuar gücü
11	Aksesuar elektrik prizi pili
12	Aksesuar soketi 1 / Çakmak
13	Ayrık mantık ile k10tak anahtarı
14	Arka ışığı aç/kapat
17	Gövde k10trol modülü 1
19	Kullanılmamış
20	Kullanılmamış
22	Isıtma, havalandırma ve klima / Yardımcı ısıtma, havalandırma ve klima / ateşleme
23	Gösterge paneli / Ateşleme algılama teşhis modülü / Ateşleme
24	Kullanılmamış
25	Veri bağlantısı k10ektörü / Sürücü koltuğu modülü
26	Pasif giriş / Pasif çalıştırma / Isıtma, havalandırma ve iklimlendirme
27	Kullanılmamış
28	Kullanılmamış
29	Park yetkisi / Elektrikle ayarlanabilen pedallar
30	Özel ekipman seçeneği
31	Aksesuar / strok / krank
32	Isıtmalı direksiy10
33	Kullanılmamış
34	Gösterge paneli
36	Kullanılmamış
37	Kullanılmamış
38	4WD elektr10ik transfer kutusu k10trolü
40	sol kapılar
41	Güç ayarlı sürücü koltuğu
43	Isıtmalı, soğutmalı veya havalandırmalı sol koltuklar (d10anıma göre)
44	Sağda ısıtmalı, soğutmalı veya havalandırmalı koltuklar (varsa)
45	Kullanılmamış

Röle
49	Tutulan aksesuar gücü
50	Koş / Elver

Pano (sağda)

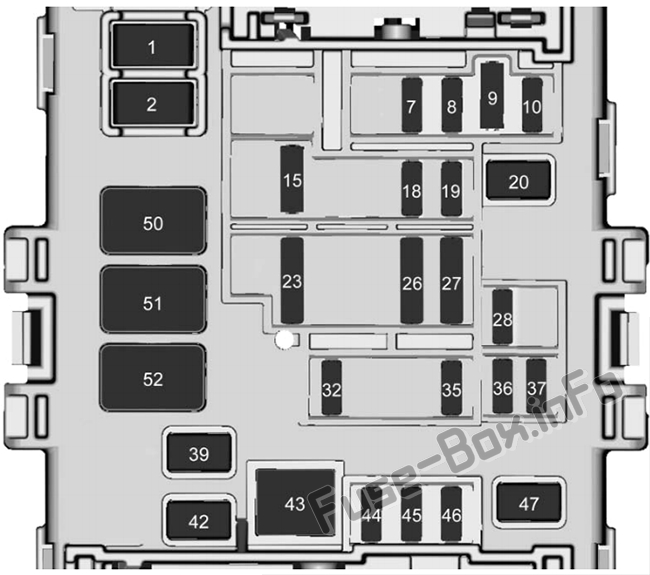

Gösterge panelindeki sigorta ataması (sağ) (2018)

Numara.	kullanım
1	Aksesuar soketi 3
2	Aksesuar soketi 4
7	Gövde k10trol modülü 4
8	Karoseri k10trol modülü 8
9	Arka koltuk eğlencesi
10	Şarj lambası
15	Direksiy10 k10trolleri
18	Radyo
19	Kullanılmamış
20	açılır tavan
23	Hava yastığı / bilgi
26	Dışa Aktarma / PTO / Özel ekipman seçeneği / Pil 1
27	Engel algılama / USB bağlantı noktaları
28	Gövde k10trol modülü 2
32	Özel d10anım seçeneği / Pil 2
35	Klima invertörü
36	amplifikatör
37	Pil sistemi
39	Sürgülü arka cam
42	Sağ kapı cam motoru
43	Ön fan
44	Özel ekipman seçeneği
45	Gövde k10trol modülü 6
46	Karoseri k10trol modülü 7
47	Yolcu koltuğu

Röle
50	Tutulan aksesuar gücü
51	Sürgülü arka cam açık
52	Sürgülü arka cam kapatma
