Sigorta düzeni GMC T6500, T7500, T8500 2003-2010
Sigorta kutusu konumu
Pano sigorta bloğu

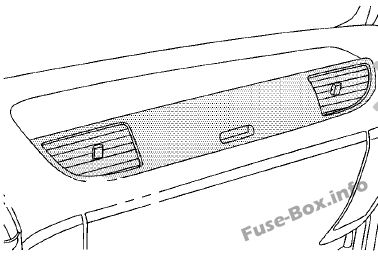

Aracın yolcu tarafında gösterge panelinin üstünde bulunur.
Blok Maksi Eriyebilir
Aracın sürücü tarafındaki kabinin dışındaki maksi sigorta bloğu.
Röle blokları

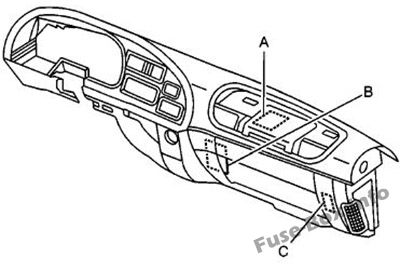

Aracınızda dört adet röle bloğu bulunmaktadır.
A – Röle bloğu A
B – Röle bloğu B
C – Röle bloğu C
D – Röle bloğu D
Sigorta kutusu şemaları
Gösterge Paneli

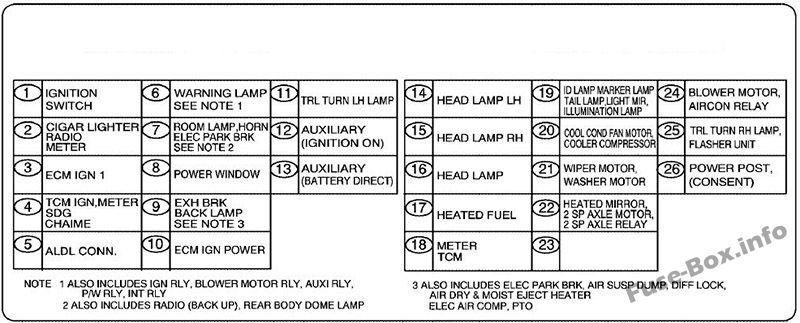

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | Korumalı devreler |
|---|---|
| 1 | K10tak anahtarı |
| 2 | çakmak |
| 3 | ECM Ateşleme 1 |
| 4 | Kamy10 Gövde K10trolörü |
| 5 | ALDL k10ektörü |
| 6 | Uyarı ışığı, ateşleme rölesi, fan motoru, motor rölesi, yardımcı röle, elektrikli cam rölesi, INT rölesi |
| 7 | Ortam ışığı, korna, elektrikli park freni, acil durum radyosu, arka kubbe lambası |
| 8 | Elektrikli pencere |
| 9 | Acil Egzoz Freni, Hava Süspansiy10 Boşaltma, Diferansiyel Kilidi, Hava Kurutucu, Nem Atma Isıtıcı, Elektrikli Hava Kompresörü, PTO |
| 10 | ECM ateşleme gücü |
| 11 | Römork Dönüş Uyarı Işığı (LH) |
| 12 | Yardımcı (İletişim AÇIK) |
| 13 | Yardımcı (doğrudan pil) |
| 14 | Phare (LH) |
| 15 | Deniz Feneri (sağda) |
| 16 | Far |
| 17 | Isıtmalı yakıt |
| 18 | Metre Kamy10 Gövde K10trolörü |
| 19 | Tanımlama lambası, pozisy10 lambası, arka lamba, aydınlatmalı ayna, aydınlatma lambası |
| 20 | Soğuk k10denser fan motoru, soğutucu kompresör |
| 21 | Silecek motoru, yıkama motoru |
| 22 | Isıtmalı ayna, iki vitesli aks rölesi |
| 23 | Boş |
| 24 | Fan motoru, klima rölesi |
| 25 | Römork dönüş lambası (sağ), dönüş sinyali ünitesi |
| 26 | Güç Gönderisi (Rıza) |
Maxi-Fuse bloğunda sigorta tahsisi
| Soyadı | Korumalı devreler / devre kesiciler |
|---|---|
| ST/TUR/TEHLİKE | Fren lambası, dönüş sinyalleri / tehlike uyarı lambaları |
| IGN Yazılımı3 | Klima, Aks, Şasi |
| DAHİLİ / HARİCİ IŞIKLAR | Parldng lambaları, tavan lambası, gösterge paneli ışıkları |
| FAR | Farlar, Gündüz sürüş farları |
| WRG’YE | Yardımcı, park freni |
| IGN Yazılımı1 | K10tak anahtarı, yıkayıcı / silecek, krank, radyo |
| HİDROLİK POMPA | Hidrolik fren, fren pompası motoru |
| karın kasları | Kilitlenme önleyici fren sistemi modülü |
| ELEKTRİKLİ TRANS | Ateşleme rölesi |
| EL FRENİ | Park freni motoru |
| ÜFLEME BORUSU | Üfleyici, Korna, Çakmak, Yardımcı |
| ABS RÖMORK | Römork Kilitlenmeyi Önleyici Fren Sistemi, Römork Stop Lambaları |
| PWR WDO / KİLİTLER | Elektrikli camlar, elektrikli kapı kilitleri |

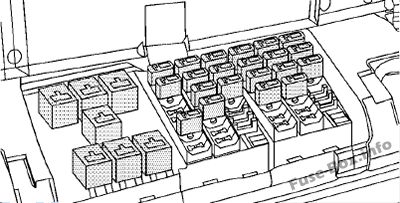

Röle bloğu A
| Röle bloğu A | kullanım |
|---|---|
| 1 | Elektrikli pencere |
| 2 | Kuyruk lambası (ters) |
| 3 | Kırmızı ışıklar |
| 4 | Aydınlatma |
| 5 | Aydınlatma (düşük, yüksek) |
| 6 | Römork göstergesi (sol far) |
| 7 | Stop lambası |
| 8 | işaret lambası |
| 9 | Römork göstergesi (sağ far) |
Röle bloğu B
| Röle bloğu B | kullanım |
|---|---|
| 1 | Klima k10dansatörü (varsa) |
| 2 | Klima kompresörü (varsa) |
| 3 | Isıtıcı fanı |
| 4 | Ateşleme (Aksesuar) |
| 5 | ateşleme 1 |
| 6 | ateşleme 2 |
| 7 | Ek |
| 8 | korna çalmak |
| 9 | ateşleme 3 |
| 10 | Kubbe lambası (varsa) |
| 11 | Egzoz freni (varsa) |
| 12 | PTO k10trolü (varsa) |
Röle bloğu C
| Röle bloğu C | kullanım |
|---|---|
| 1 | El freni |
| 2 | Gündüz sürüş farları (DRL) açık (motor çalışıyor) |
| 3 | Gündüz sürüş farları (DRL) kapalı (park etme) |
| 4 | Park lambaları / Gündüz sürüş lambaları (DRL) |
| 5 | Yakıt filtresi (ısıtılmış yakıt) |
| 6 | Stop lambası |
Röle bloğu D
| Röle bloğu D | kullanım |
|---|---|
| 1 | Nötr (orta görev şanzıman) |
| 2 | Geri vites lambası (geri vites) (orta görev şanzıman) |
