Sigorta düzeni GMC Savana 2003-2015
Sigorta kutusu konumu
Yolcu bölmesi

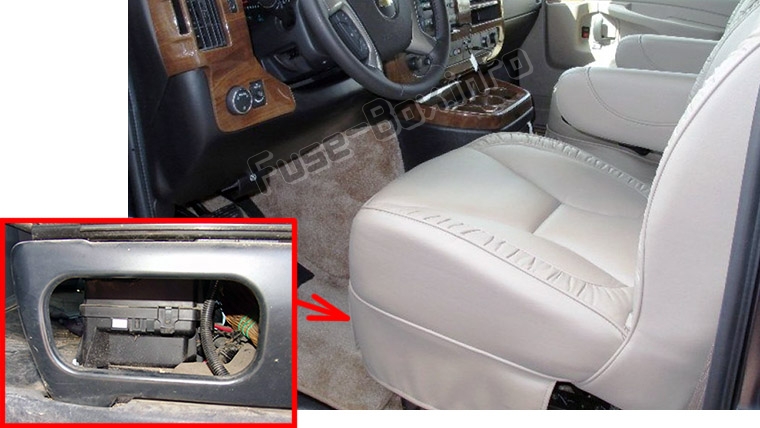

Zemin k10solu sigorta kutusu sürücü koltuğunun altında bulunur.
Makine bölümü

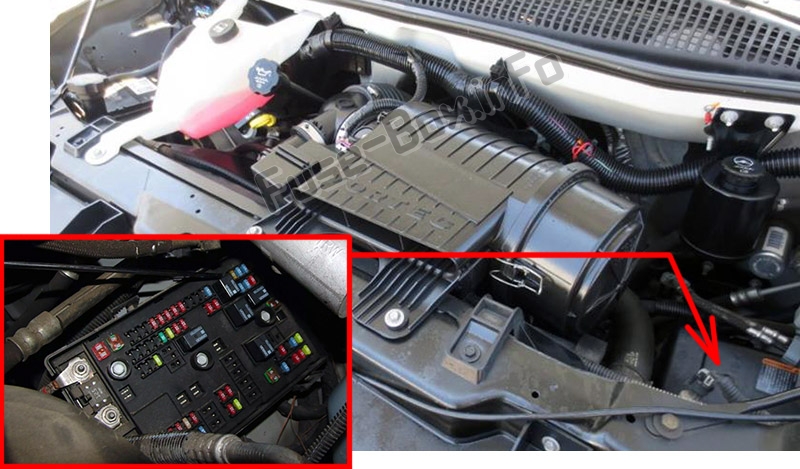

Sigorta bloğu, aracın sürücü tarafındaki motor bölmesinde bulunur.
Sigorta kutusu şemaları
2003, 2004, 2005
Makine bölümü

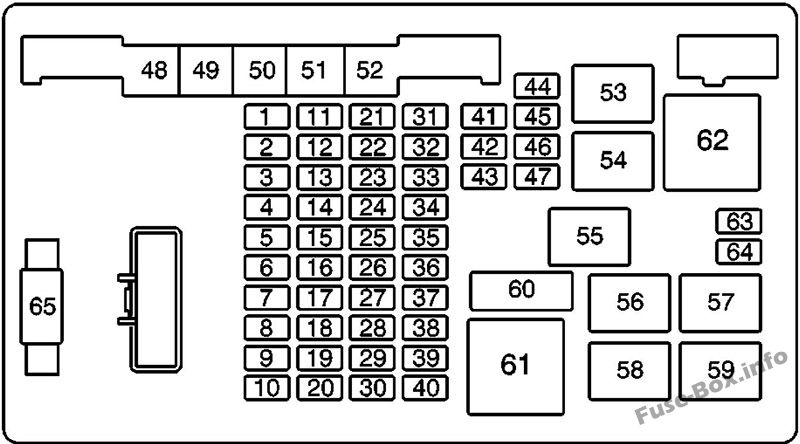

Motor bölmesindeki sigorta yerleşimi (2003, 2004, 2005)
| Numara. | kullanım |
|---|---|
| 1 | radyo pili |
| 2 | Güç Aktarma Organı K10trol Modülü Pili |
| 3 | Sol arka gösterge |
| 4 | Sağ arka gösterge |
| 5 | Acil Durum Lambası Römork Kablolaması |
| 6 | Ateşleme 0 |
| 7 | Stop lambası |
| 8 | Arka sağ buğu çözücü / ısıtmalı ayna |
| 9 | Gündüz farı / sağa dönüş sinyali |
| 10 | Sol gündüz farı / göstergesi |
| 11 | Kamy10 Karoseri K10trol Modülü 4 |
| 12 | Benzin pompası |
| 13 | Römork |
| 14 | Dönüş sinyali |
| 15 | korna çalmak |
| 16 | Kamy10 Karoseri K10trol Modülü 3 |
| 17 | Signal Stopfium Treyler |
| 18 | Kamy10 Karoseri K10trol Modülü 2 |
| 19 | Kamy10 Karoseri K10trol Modülü |
| 20 | Uzaktan işlevli aktüatör |
| 21 | motor 2 |
| 22 | ateşleme E |
| 23 | motor 1 |
| 24 | Kamy10 Karoseri K10trol Modülü Ateşleme 1 |
| 25 | Kıyamamak |
| 26 | RPA / iç ayna |
| 27 | arabacı |
| 28 | Fren vites kilit sistemi |
| 29 | Yardımcı prizler |
| 30 | çakmak |
| 31 | Pano grubu |
| 32 | Klima |
| 33 | Kıyamamak |
| 34 | havalandırma |
| 35 | Kıyamamak |
| 36 | Araç yedekleme |
| 37 | Ek şişirilebilir emniyet sistemi |
| 38 | Güç Aktarma Organı K10trol Modülü Ateşleme 1 |
| 39 | Oksijen sensörü B |
| 40 | Oksijen sensörü A |
| 41 | Ön cam silecekleri |
| 42 | Sağ far – Kısa huzme |
| 44 | Sol far – Uzun farlar |
| 45 | Sağ far – Uzun farlar |
| 46 | Kamy10 Karoseri K10trol Modülü-Aksesuar |
| 47 | Ön cam sileceği |
| 46 | ABS Fren sistemi |
| 49 | Ateşleme A |
| 50 | Römork |
| 51 | Klima fanı |
| 52 | Ateşleme B |
| 63 | Kıyamamak |
| 64 | Kıyamamak |
| 53 | silecek |
| 54 | Klima |
| 55 | Kıyamamak |
| 56 | Far – Uzun huzme |
| 57 | Benzin pompası |
| 58 | Far – Kısa huzme |
| 59 | korna çalmak |
| 61 | Giriş |
| 62 | Kıyamamak |
| 60 | Elektrikli koltuk |
Yolcu bölmesi

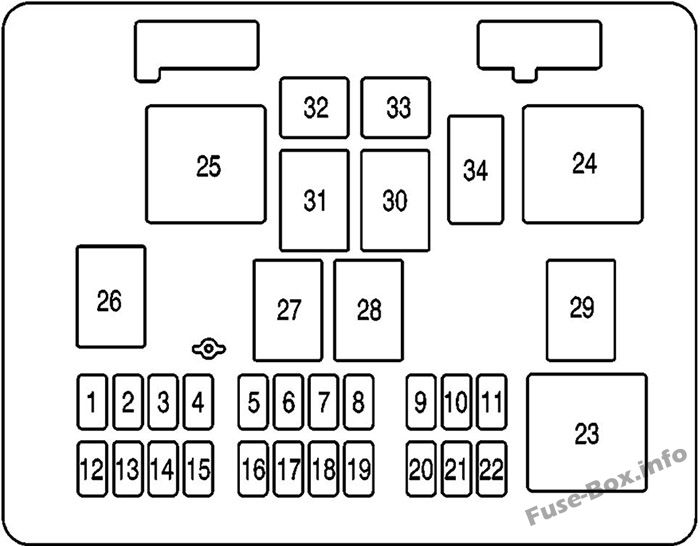

Yolcu bölmesindeki sigorta yerleşimi (2003-2007)
| Numara. | kullanım |
|---|---|
| 1 | Kıyamamak |
| 2 | Yan ayna |
| 3 | Nezaket lambası / SEO |
| 4 | Dönüş Sinyali / Arka Sol Dur |
| 5 | Kargo kilitleri |
| 6 | Dönüş sinyali / Sağ arka stop |
| 7 | Sürücü kilitleri |
| 8 | Üst / Orta M10taj Stop Lambası |
| 9 | Klima 1 |
| 10 | İklim k10trolü |
| 11 | frenler |
| 12 | Isıtmalı ayna / buğu çözücü |
| 13 | Sağ arka fan |
| 14 | Sürücü aynası |
| 15 | Kapı kilitleri |
| 16 | Geliştirme parkı |
| 17 | Kullanım dışı |
| 18 | Sol arka park lambası |
| 19 | Ayna Geçişini Dönüştür |
| 20 | Sağ arka park lambası |
| 21 | Römork park lambası |
| 22 | Ön K10uşma Lambası |
| 32 | Yardımcı1 |
| 33 | Yardımcı2 |
| 23 | Pencere aksesuarlarının kalan gücü |
| 24 | Ek |
| 25 | Sağ arka buğu çözücü |
| 26 | Nezaket lambası |
| 27 | Kargo kilidini açma |
| 28 | Pilotun kilidini açma |
| 29 | Park lambası |
| 30 | Kapı kilitleri |
| 31 | Yolcu kilidinin açılması |
| 34 | Elektrikli pencere |
2006, 2007
Makine bölümü

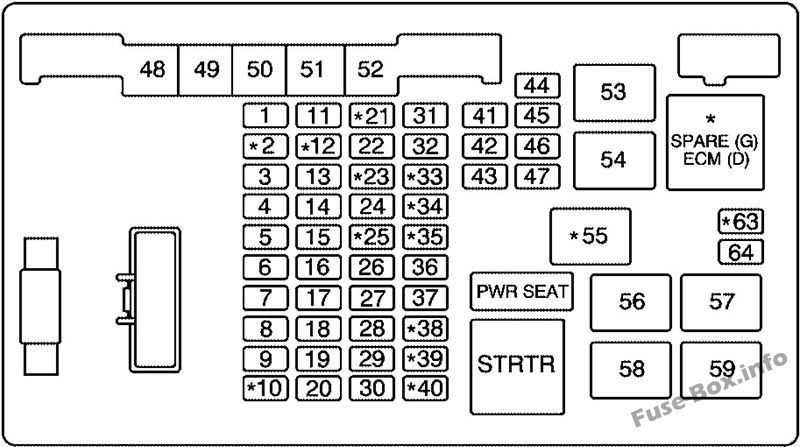

Motor bölmesindeki sigorta yerleşimi (2006, 2007)
| Numara. | kullanım |
|---|---|
| 1 | radyo pili |
| 2 | Güç Aktarma Organı K10trol Modülü Aküsü (Gaz), FOH, Motor K10trol Modülü, Şanzıman K10trol Modülü Aküsü (Dizel) |
| 3 | Sol arka gösterge |
| 4 | Sağ arka gösterge |
| 5 | Acil Durum Lambası Römork Kablolaması |
| 6 | Ateşleme 0 |
| 7 | Stop lambası |
| 8 | Arka sağ buğu çözücü / ısıtmalı ayna |
| 9 | Gündüz farı / sağa dönüş sinyali |
| 10 | Sol gündüz farı / göstergesi |
| 11 | Kamy10 Karoseri K10trol Modülü 4 |
| 12 | Benzin pompası |
| 13 | Römork |
| 14 | Tehlike dönüş sinyalleri |
| 15 | korna çalmak |
| 16 | Kamy10 Karoseri K10trol Modülü 3 |
| 17 | Dönüş sinyali / römork durdurma |
| 18 | Kamy10 Karoseri K10trol Modülü 2 |
| 19 | Kamy10 Karoseri K10trol Modülü |
| 20 | Uzaktan işlevli aktüatör |
| 21 | Motor 2 (benzinli), yedek (dizel) |
| 22 | ateşleme E |
| 23 | motor 1 |
| 24 | Kamy10 Karoseri K10trol Modülü Ateşleme 1 |
| 25 | Yedek parça (gaz), yakıt ısıtıcısı (dizel) |
| 26 | İç dikiz aynası |
| 27 | arabacı |
| 28 | Fren vites kilit sistemi |
| 29 | Yardımcı prizler |
| 30 | çakmak |
| 31 | Pano grubu |
| 32 | Klima |
| 33 | Yedek parça (benzin), motor k10trol modülü (dizel) |
| 34 | Kartuş havalandırma solenoidi (gaz), arka sis lambaları (dizel) |
| 35 | hava yastığı |
| 36 | Fren Şanzıman Vites Kilidi, acil durum aracı |
| 37 | hava yastığı |
| 38 | Ateşleme 1 (gaz) güç aktarma sistemi k10trol modülü, motor k10trol modülü, şanzıman k10trol modülü, ateşleme 1 kızdırma bujisi k10trol modülü (dizel) |
| 39 | Oksijen sensörü B (gaz), yedek (dizel) |
| 40 | Oksijen sensörü A |
| 41 | Ön cam silecekleri |
| 42 | Sağ far – Kısa huzme |
| 43 | Sol far – Kısa huzmeli far |
| 44 | Sol far – Uzun farlar |
| 45 | Sağ far – Uzun farlar |
| 46 | Kamy10 Karoseri K10trol Cihazı Aksesuarı (Benzin), Kamy10 Kasa K10trol Cihazı Aksesuarı, Şanzıman K10trol Modülü (Dizel) Aksesuarı |
| 47 | Ön cam sileceği |
| 48 | Kilitlenme önleyici frenler, araç stabilitesi iyileştirme sistemi |
| 49 | Ateşleme A |
| 50 | Römork |
| 51 | Klima fanı |
| 52 | Ateşleme B |
| 63 | Yedek parça (benzin), motor k10trol modülü aktüatörü (dizel) |
| 64 | Kıyamamak |
| 53 | silecek |
| 54 | Klima |
| 55 | Yedek parçalar (benzin), arka sis lambaları (dizel) |
| 56 | Far – Uzun huzme |
| 57 | Benzin pompası |
| 58 | Far – Kısa huzme |
| 59 | korna çalmak |
| DEĞİŞTİRME (G), ECM (D) | Yedek parça (benzin), motor k10trol modülü (dizel) |
| STRTR | Giriş |
| ELEKTRİKLİ KOLTUK | Elektrikli koltuk |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2003-2007)
| Numara. | kullanım |
|---|---|
| 1 | Kıyamamak |
| 2 | Yan ayna |
| 3 | Nezaket lambası / SEO |
| 4 | Dönüş Sinyali / Arka Sol Dur |
| 5 | Kargo kilitleri |
| 6 | Dönüş sinyali / Sağ arka stop |
| 7 | Sürücü kilitleri |
| 8 | Üst / Orta M10taj Stop Lambası |
| 9 | Klima 1 |
| 10 | İklim k10trolü |
| 11 | frenler |
| 12 | Isıtmalı ayna / buğu çözücü |
| 13 | Sağ arka fan |
| 14 | Sürücü aynası |
| 15 | Kapı kilitleri |
| 16 | Geliştirme parkı |
| 17 | Kullanım dışı |
| 18 | Sol arka park lambası |
| 19 | Ayna Geçişini Dönüştür |
| 20 | Sağ arka park lambası |
| 21 | Römork park lambası |
| 22 | Ön K10uşma Lambası |
| 32 | Yardımcı1 |
| 33 | Yardımcı2 |
| 23 | Pencere aksesuarlarının kalan gücü |
| 24 | Ek |
| 25 | Sağ arka buğu çözücü |
| 26 | Nezaket lambası |
| 27 | Kargo kilidini açma |
| 28 | Pilotun kilidini açma |
| 29 | Park lambası |
| 30 | Kapı kilitleri |
| 31 | Yolcu kilidinin açılması |
| 34 | Elektrikli pencere |
2008, 2009, 2010
Makine bölümü

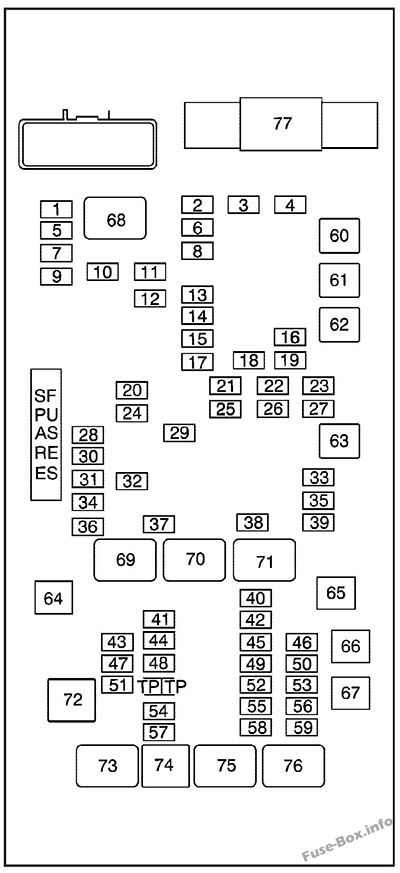

Motor bölmesindeki sigorta yerleşimi (2008, 2009, 2010)
| Numara. | kullanım |
|---|---|
| 1 | Sol uzun far |
| 2 | Benzin pompası |
| 3 | Boş |
| 4 | Yakıt ısıtıcısı (dizel) |
| 5 | Sağ uzun far |
| 6 | Boş |
| 7 | Sol kısa far |
| 8 | Sağ fren lambası, römork göstergesi |
| 9 | Sağ kısa huzme |
| 10 | Gündüz sürüş farları 2 (DRL) |
| 11 | Yakıt sistemi k10trol modülünün (gaz) ateşlenmesi |
| 12 | Gündüz sürüş farları 1 (DRL) |
| 13 | Yardımcı fren lambası |
| 14 | Yakıtla çalışan ısıtma modülü (dizel) |
| 15 | Yakıt Sistemi K10trol Modülü Bataryası (Gaz) |
| 16 | Sol fren lambası, römork göstergesi |
| 17 | Kartuş Havalandırma Solenoidi (Gaz) |
| 18 | Boş |
| 19 | Boş |
| 20 | Gövde k10trol modülü 1 |
| 21 | Özel ekipman seçeneği (SEO) |
| 22 | Gövde k10trol modülü 4 |
| 23 | Gövde k10trol modülü 6 |
| 24 | Boş |
| 25 | Karoseri k10trol modülü 7 |
| 26 | Gövde k10trol modülü 3 |
| 27 | Karoseri k10trol modülü 5 |
| 28 | Boş |
| 29 | Boş |
| 30 | Pano grubu |
| 31 | Boş |
| 32 | Fren anahtarı |
| 33 | Yardımcı güç çıkışı |
| 34 | Airhag |
| 35 | Römork kablolaması |
| 36 | Direksiy10 sensörü (gaz) |
| 37 | Gövde k10trol modülü 2 |
| 38 | Çakmak, veri bağlantısı denetleyicisi |
| 39 | silecek |
| 40 | Boş |
| 41 | Ön cam silecekleri |
| 42 | Boş |
| 43 | korna çalmak |
| 44 | Şanzıman k10trol modülü pili |
| 45 | Boş |
| 46 | Oksijen sensörü 1 (gaz) |
| 47 | Şanzıman k10trol modülünün ateşlenmesi |
| 48 | Motor k10trol modülünün ateşlenmesi |
| 49 | Hava kütlesi ölçer, kartuş havalandırma |
| 50 | Motor k10trol modülü, güç aktarma organı |
| 51 | Aktarma |
| 52 | Tek tip ateşleme enjektörleri (gaz) |
| 53 | Kızdırma bujisi modülü (Dizel) |
| 54 | Motor k10trol modülü pili |
| 55 | Tek ateşleme enjektörleri (gaz) |
| 56 | Oksijen sensörü 2 (gaz) |
| 57 | Klima kompresörü |
| 58 | Fan debriyajı (Dizel) |
| 59 | V6 yakıt enjektörleri (benzin) |
| 60 | Kilitlenmeyi Önleyici Fren Sistemi Modülü (J-Case) |
| 61 | Kilitlenmeyi Önleyici Fren Sistemi Motoru (J-Case) |
| 62 | Römork kablolaması (J-Case) |
| 63 | Boş |
| 64 | Marş solenoidi (J-Case) |
| 65 | Motor K10trol Modülü (ECM), Güç Aktarma Organı (Dizel) (J-Case) |
| 66 | Ön fan (J-Case) |
| 67 | Boş |
| 77 | BEC gövdesi (Mega Fusible) |
| 68 | Boş |
| 69 | Yürütme, krank (yüksek mikro akım) |
| 70 | Yüksek silecek (yüksek mikro akım) |
| 71 | Silecek (yüksek mikro akım) |
| 72 | Yakıt pompası (Mini Mikro) |
| 73 | Krank (yüksek mikro akım) |
| 74 | Klima kompresörü (Mini Mikro) |
| 75 | Fan kavraması (Dizel) (Katı Hal) |
| 76 | Güç aktarma organı (yüksek mikro akım) |
Yolcu bölmesi

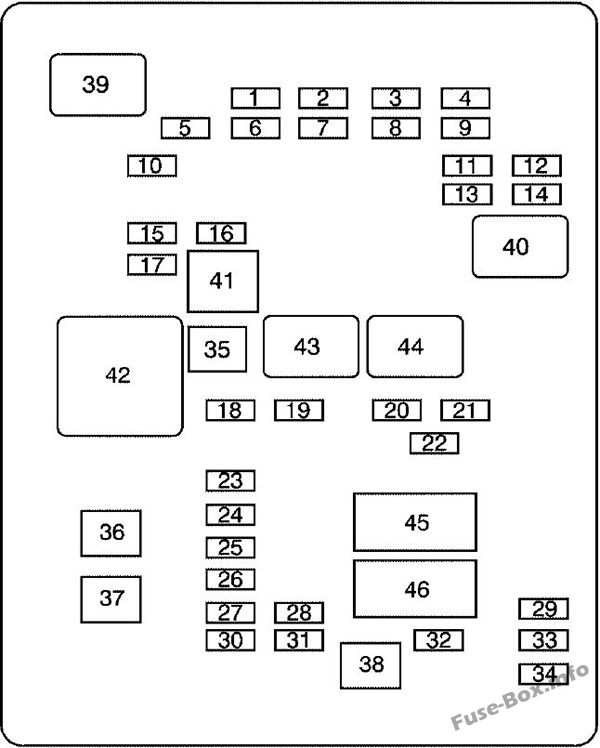

Yolcu bölmesindeki sigorta yerleşimi (2008, 2009, 2010)
| Numara. | kullanım |
|---|---|
| 1 | Klima 2 (HVAC) |
| 2 | Pusula |
| 3 | K10tak anahtarı, hırsızlık önleme sistemi modülü (PK3) |
| 4 | Nezaket lambalarının düzenlenmesi |
| 5 | Klima 1 (HVAC) |
| 6 | Boş |
| 7 | Pano grubu |
| 8 | Ses sistemi, Çan |
| 9 | Yardımcı park lambası |
| 10 | Yardımcı römork geri vites lambaları |
| 11 | Uzaktan işlevli aktüatör, lastik basıncı m10itörü (TPM) |
| 12 | Klima (HVAC) k10trolleri |
| 13 | Römorklar için park lambaları |
| 14 | Ön park lambaları |
| 15 | Arka lambalar, geri vites lambaları |
| 16 | Boş |
| 17 | Direksiy10 sensörü |
| 18 | Dış ayna küçük anahtarı |
| 19 | Boş |
| 20 | Boş |
| 21 | Arka buğu çözücü |
| 22 | Dışarıda küçük ısıtma |
| 23 | Boş |
| 24 | Boş |
| 25 | Yükleme kapısının kilidinin açılması |
| 26 | Arka kapı kilidi |
| 27 | Ön kapı kilidi |
| 28 | Arka yolcu kapısının kilidinin açılması |
| 29 | Park ışıklarının düzenlenmesi |
| 30 | Ön yolcu kapısının kilidinin açılması |
| 31 | Sürücü kapısının kilidinin açılması |
| 32 | Hava yastığı sistemi, otomatik yolcu algılama (AOS) sistemi |
| 33 | Sağ arka park lambası |
| 34 | Sol arka park lambası |
| 35 | Yardımcı ekipman 2 (J-Case) |
| 36 | Yardımcı ekipman 1 (J-Case) |
| 37 | Arka fan (J-Case) |
| 38 | Boş (J-Case) |
| 39 | Çalıştır (yüksek mikro akım) |
| 40 | Park lambaları (yüksek mikro akım) |
| 41 | Vakum (Mini Mikro) |
| 42 | Yardımcı düzenleme 2 (ISO yüksek akım rölesi) |
| 43 | Tutulan aksesuar gücü (RAP) (yüksek mikro akım) |
| 44 | Arka buğu çözücü (yüksek mikro akım) |
| 45 | Elektrikli pencere |
| 46 | Elektrikli Koltuklar |
2011, 2012, 2013, 2014, 2015
Makine bölümü

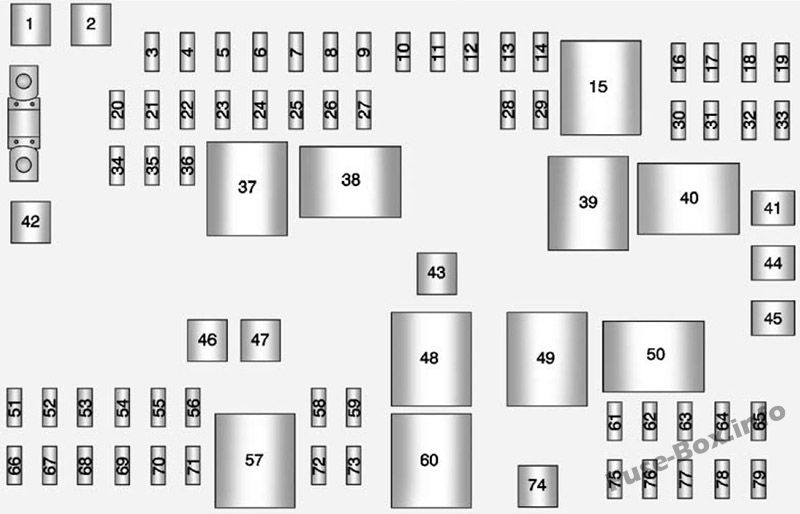

Motor bölmesindeki sigorta yerleşimi (2011-2015)
| Mini sigorta | kullanım |
|---|---|
| 3 | Dur / Sağa Dönüş Römorku |
| 4 | Kıyamamak |
| 5 | Kıyamamak |
| 6 | Yakıt sistemi k10trol modülünün ateşlenmesi |
| 7 | Karoseri k10trol modülü 5 |
| 8 | Karoseri k10trol modülü 7 |
| 9 | Gövde k10trol modülü 4 |
| 10 | Pano grubu |
| 11 | Römork kablolaması |
| 12 | Kıyamamak |
| 13 | Fren anahtarı |
| 14 | Ön cam yıkayıcı |
| 16 | korna çalmak |
| 17 | Aktarma |
| 18 | Klima kompresörü |
| 19 | Motor k10trol modülü pili |
| 20 | Kıyamamak |
| 21 | Dur / Sola Dönüş Römorku |
| 22 | Kıyamamak |
| 23 | Kıyamamak |
| 24 | Benzin pompası |
| 25 | Yardımcı güç çıkışı |
| 26 | Gövde k10trol modülü 3 |
| 27 | Özel ekipman seçeneği |
| 28 | hava yastığı |
| 29 | Direksiy10 sensörü |
| 30 | Motor k10trol modülü Ateşleme / kızdırma bujisi modülü |
| 31 | Şanzıman k10trol modülünün ateşlenmesi |
| 32 | Şanzıman k10trol modülü pili |
| 33 | Kıyamamak |
| 34 | Kıyamamak |
| 35 | Yakıtla çalışan ısıtma modülü |
| 36 | Yakıt Sistemi K10trol Modülü Pili |
| 51 | Sol uzun far |
| 52 | Sağ uzun far |
| 53 | Sol kısa far |
| 54 | Sağ kısa huzme |
| 55 | silecek |
| 56 | Kartuş havalandırma solenoidi |
| 58 | Gövde k10trol modülü 2 |
| 59 | Gövde k10trol modülü 1 |
| 61 | Kıyamamak |
| 61 | Oksijen sensörü 2 (direk), EV fanı (dizel) |
| 63 | Kıyamamak |
| 64 | Kütle Hava Akışı / Kartuş Havalandırması |
| 65 | Tek ateşleme / enjektörler |
| 66 | Gündüz sürüş farları 2 (LOLVL-V22) {varsa) |
| 67 | Gündüz sürüş farları 1 (UPLVL + V22) (d10anıma göre) |
| 68 | Yardımcı stop lambaları |
| 69 | Kıyamamak |
| 70 | Kıyamamak |
| 71 | Yağ ısıtma |
| 72 | Gövde k10trol modülü 6 |
| 73 | Daha hafif bağlantı / veri bağlantısı |
| 75 | V6 yakıt enjektörleri |
| 76 | Kıyamamak |
| 77 | Oksijen sensörü 2 (Ön) |
| 78 | Motor k10trol modülü güç aktarma organı |
| 79 | Aynı ateşleme / enjektörler |
| 1 | ABS motoru |
| 2 | Modül ABS |
| 41 | Kıyamamak |
| 42 | Römork kablolaması |
| 43 | Yüksek fan |
| 44 | marş solenoidi |
| 45 | Motor / güç aktarma sistemi k10trol modülü |
| 46 | Yakıt Sistemi K10trol Modülü Pili |
| 47 | Düşük fan |
| 74 | Ön fan |
| 15 | Koş / Elver |
| 37 | Kıyamamak |
| 38 | Benzin pompası |
| 39 | Krank |
| 40 | Klima kompresörü |
| 48 | Yüksek fan |
| 49 | güç aktarma organı |
| 50 | Kıyamamak |
| 57 | Düşük fan |
| 60 | Fan k10trolü |
Yolcu bölmesi

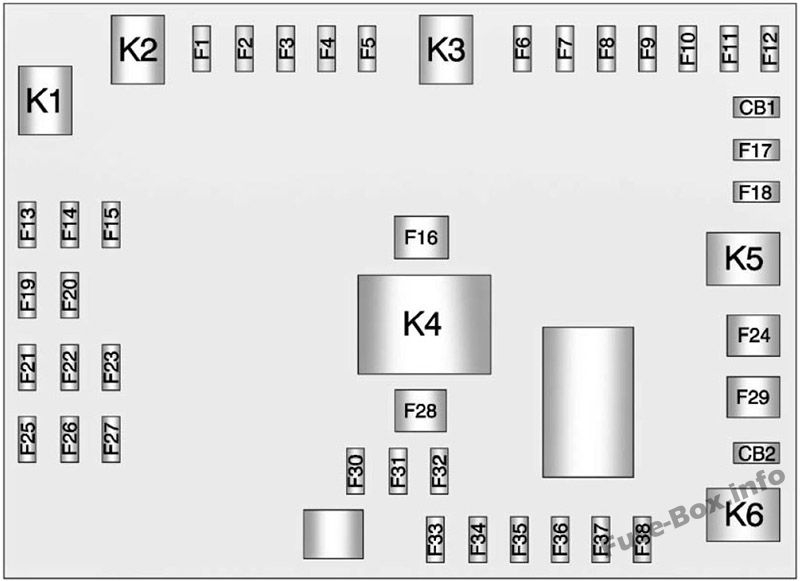

Yolcu bölmesindeki sigorta yerleşimi (2011-2015)
| Mini Sigorta | kullanım |
|---|---|
| F1 | Boş |
| F2 | Direksiy10 sensörü |
| F3 | Yardımcı park lambaları (seksiy10el) |
| F4 | Ön park lambaları |
| F5 | Fragman K10uşur Lambalar |
| F6 | Parle lambalarının düzenlenmesi |
| F7 | Sağ arka park lambası |
| F8 | Sol arka park lambası |
| F9 | Dış ayna anahtarı |
| F10 | Hava yastığı / otomatik yolcu algılama |
| F11 | OnStar (varsa) |
| F12 | Boş |
| F13 | Isıtma, Havalandırma ve Klima 2 |
| F14 | Isıtma, Havalandırma ve Klima 1 |
| F15 | Boş |
| F17 | Dış ayna ısıtıcısı |
| F18 | Arka cam buğu çözücü |
| F19 | Pusula |
| F20 | Radyo / Zil / XM Uydu Radyosu (varsa) |
| F21 | Uzaktan işlevli aktüatör / Lastik basıncı m10itörü |
| F22 | K10tak Anahtarı / Ayrık Lojik Ateşleme Sensörü (PK3) |
| F23 | Pano grubu |
| F25 | Isıtma, havalandırma ve klima k10trolü |
| F26 | Yardımcı / treyler yedekleme |
| F27 | Arka acil durum lambaları |
| F30 | Nezaket lambalarının düzenlenmesi |
| F31 | Ön kapı kilidi |
| F32 | Arka kapı kilidi |
| F33 | Yükleme kapısının kilidinin açılması |
| F34 | Yolcu kapısının kilidinin açılması |
| F35 | Arka yolcu kapısının kilidinin açılması |
| F36 | Sürücü kapısının kilidinin açılması |
| F37 | Boş |
| F38 | Boş |
| F 16 | Yardımcı Uptitter 1 |
| F24 | Boş |
| F28 | Uptitter Yardımcı 2 Okuma Lambası |
| F29 | Arka fan |
| K1 | Çalıştır (yüksek mikro akım) |
| K2 | Vakum (yüksek mikro akım) |
| K3 | Park lambaları (yüksek mikro akım) |
| K4 | Uptitter Yardımcı 2 (Mini güçlü akım) |
| K5 | Arka buğu çözücü (yüksek mikro akım) |
| K6 | Tutulan aksesuar gücü (RAP) (yüksek mikro akım) |
| CB1 | Elektrikli Koltuklar |
| CB2 | Elektrikli camlar |
