Sigorta Düzenlemesi GMC Savana 1997-2002
Sigorta kutusu konumu

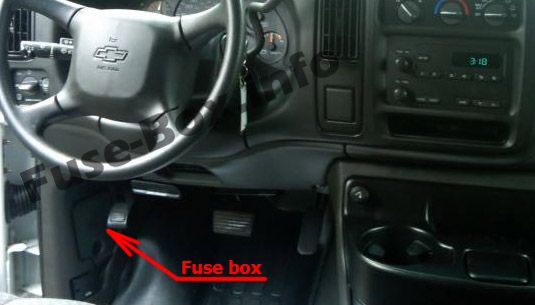

Yolcu bölmesi
Sigorta bloğu erişim kapısı, gösterge panelinin sürücü tarafında, kaput açma kolunun üzerinde bulunur.
Makine bölümü
Sigorta bloğu, arkadaki motor bölmesinin sürücü tarafında bulunur.
Sigorta kutusu şemaları
1997, 1998, 1999, 2000
Makine bölümü

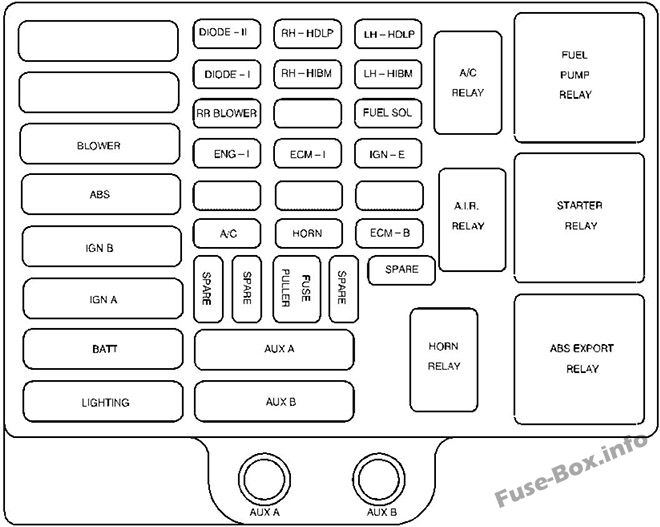

Motor bölmesindeki sigorta yerleşimi (1997-2000)
| Soyadı | Korumalı devre |
|---|---|
| FAN | Ön fan motoru |
| karın kasları | Elektr10ik fren k10trol modülü |
| IGN B | K10tak anahtarı |
| IGN A | Marş rölesi, k10tak anahtarı |
| DAVUL | Pano sigorta bloğu |
| AYDINLATMA | Gösterge paneli sigorta bloğu, far anahtarı |
| sağ taraf fanı | Arka yardımcı fan motoru rölesi |
| FR-I | Isıtmalı O2 sensörleri, kütle hava akış sensörü, EGR valfi solenoidi, buhar kabı boşaltma valfi, krank mili konum sensörü, ikincil hava enjeksiy10 rölesi (dizel), yakıtta su sensörü (dizel), yakıt ısıtıcısı (dizel), kızdırma bujisi rölesi (dizel) , atık kapağı solenoidi (dizel) |
| AC | Klima debriyaj rölesi |
| KIYAMAMAK | Yedek sigortalar |
| 1 | Düzenleme hükümleri |
| YARDIMCI B | Düzenleme hükümleri |
| RH-HDLP | Sağ far (Yalnızca ihracat) |
| RH-HIBM | Sağ uzun far (Yalnızca dışa aktarma) |
| ECM-I | Ateşleme bobini, eksantrik mili konum sensörü, VCM, yakıt enjektörleri, bobin pilotu |
| korna | Korna rölesi, kaputun altındaki lamba(lar) |
| LH-HDLP | Sol far (Yalnızca ihracat) |
| LH-HIBM | Sol uzun far (Yalnızca dışa aktarma) |
| YAKIT TOPRAĞI | PCM, yakıt solenoidi pilotu, motor durdurma solenoidi |
| IGN-E | Klima debriyaj rölesi |
| ECM-B | Yakıt pompası, VCM, PCM, yakıt pompası ve motor yağı basınç anahtarı için röle |
Yolcu bölmesi

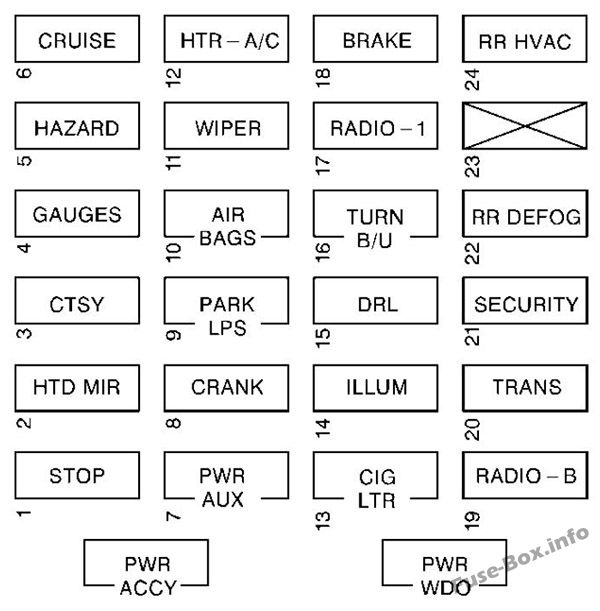

Yolcu bölmesindeki sigortaların atanması
| K10um | Soyadı | Korumalı devreler |
|---|---|---|
| 1 | DUR | Dur/CHMSL, Feux durdurma |
| 2 | NKU MIR | Elektrikli ısıtmalı aynalar |
| 3 | CTSY | Nezaket lambaları, kubbe / RDG lambaları, makyaj aynaları, elektrikli aynalar |
| 4 | göstergeler | IP Kümesi, DRL Röle, DRL Modülü, HDLP Anahtarı, Anahtarsız Giriş Işığı, Düşük Soğutma Sıvısı Modülü, CHIME Modülü, DRAB Modülü |
| 5 | RİSK | Tehlike uyarı ışıkları / CHIME modülü |
| 6 | DOLAŞMAK | Hız regülatörü |
| 7 | PWR YARDIMCI | Yardımcı güç çıkışı, DLC |
| 8 | KRANK | – |
| 9 | PARK LPS | Plaka lambası, park lambaları, arka lambalar, ön yan işaretler, torpido gözü küllüğü |
| 10 | HAVA YASTIKLARI | şişme çanta |
| 11 | SİLECEK | Silecek motoru, yıkama pompası |
| 12 | HTR-Klima | Klima, Klima Üfleyici, Yüksek Üfleyici Rölesi, HTD Ayna |
| 13 | çiğ LTR | çakmak |
| 14 | SPST | IP grubu, HVAC k10trolleri, RR HVAC k10trolleri, IP anahtarları, radyo aydınlatması, kapı anahtarı aydınlatması |
| 15 | DRL | Relais DRL’si |
| 16 | TUR B/U | Ön dönüş sinyali, RR dönüşü, geri vites lambaları, BTSI solenoidi |
| 17 | RADYO-1 | Radyo (Ign, Accy), Relais Provisi10 Aménagement |
| 18 | FREN | 4WAL PCM, ABS, Hız sabitleyici |
| 19 | RADYO-B | Radyo (pil), elektrik anteni |
| 20 | TRANS | PRNDL, Otomatik şanzıman |
| 21 | GÜVENLİK | Kilitleme |
| 22 | RR İŞLEMİ | Arka cam buğu çözücü |
| 23 | Kullanılmamış | – |
| 24 | RR CV | HVAC RR k10trolleri, YÜKSEK, ORTA, DÜŞÜK röle |
| A | PWR ACCY | Elektrikli kapı kilitleri, altı yönlü anahtarsız elektrikli koltuk ışık modülü |
| B | PWR WDO’su | Elektrikli camlar |
2001, 2002
Makine bölümü

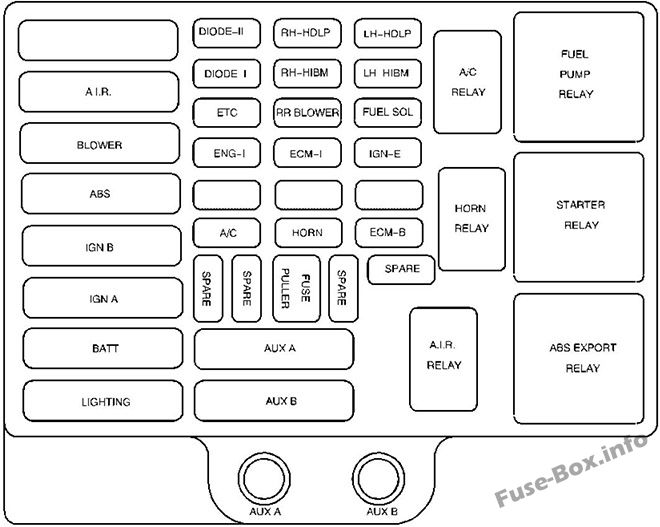

Motor bölmesindeki sigorta yerleşimi (2001, 2002)
| Soyadı | Korumalı devre |
|---|---|
| KIYAMAMAK | Yedek sigorta |
| HAVA | Hava pompası |
| FAN | Ön fan motoru |
| karın kasları | Elektr10ik fren k10trol modülü |
| IGN B | K10tak anahtarı |
| IGN A | Marş rölesi, k10tak anahtarı |
| DAVUL | Pano sigorta bloğu |
| AYDINLATMA | Gösterge paneli sigorta bloğu, far anahtarı |
| RH-HDLP | Sağ far (Yalnızca ihracat) |
| LH-HDLP | Sol far (Yalnızca ihracat) |
| RH-HIBM | Sağ uzun far (Yalnızca dışa aktarma) |
| LH-HIBM | Sol uzun far (Yalnızca dışa aktarma) |
| VB | Elektr10ik gaz kelebeği k10trolü |
| sağ taraf fanı | Arka yardımcı fan motoru rölesi |
| YAKIT TOPRAĞI | Yakıt solenoidi |
| FR-I | Isıtmalı 02 sensörleri, kütle hava akış sensörü, EGR valfi solenoidi, Evap kartuşu boşaltma valfi, krank mili konum sensörü, ikincil hava enjeksiy10 rölesi (dizel), yakıtta su sensörü ( dizel), yakıt ısıtıcısı (dizel), kızdırma bujisi rölesi (dizel) , Atık kapağı solenoidi (Dizel) |
| ECM-I | Ateşleme bobini, eksantrik mili konum sensörü, VCM, yakıt enjektörleri, bobin pilotu |
| IGN-E | Klima debriyaj rölesi |
| KIYAMAMAK | Yedek sigorta |
| KIYAMAMAK | Yedek sigorta |
| KIYAMAMAK | Yedek sigorta |
| AC | Klima debriyaj rölesi |
| korna | Korna rölesi, lamba(lar) ima edildi |
| ECM-B | Yakıt pompası, VCM, PCM, yakıt pompası ve motor yağı basınç anahtarı için röle |
| KIYAMAMAK | Yedek sigortalar |
| KIYAMAMAK | Yedek sigortalar |
| 1 | Düzenleme hükümleri |
| YARDIMCI B | Düzenleme hükümleri |
| A/C RÖLESİ | Klima |
| KORNA RÖLESİ | korna çalmak |
| HAVA RÖLESİ | Hava |
| YAKIT POMPASI RÖLESİ | Benzin pompası |
| MARŞ RÖLESİ | Giriş |
| ABS İHRACAT RÖLESİ | ABS ihracat |
Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması
| K10um | Soyadı | Korumalı devreler |
|---|---|---|
| 1 | DUR | Dur/CHMSL, Feux durdurma |
| 2 | NKU MIR | Elektrikli ısıtmalı aynalar |
| 3 | CTSY | Nezaket lambaları, kubbe / RDG lambaları, makyaj aynaları, elektrikli aynalar |
| 4 | göstergeler | IP Kümesi, DRL Röle, DRL Modülü, HDLP Anahtarı, Anahtarsız Giriş Işığı, Düşük Soğutma Sıvısı Modülü, CHIME Modülü, DRAB Modülü |
| 5 | RİSK | Tehlike uyarı ışıkları / CHIME modülü |
| 6 | DOLAŞMAK | Hız regülatörü |
| 7 | PWR YARDIMCI | Yardımcı güç çıkışı, DLC |
| 8 | KRANK | – |
| 9 | PARK LPS | Plaka lambası, park lambaları, arka lambalar, ön yan işaretler, torpido gözü küllüğü |
| 10 | HAVA YASTIKLARI | şişme çanta |
| 11 | SİLECEK | Silecek motoru, yıkama pompası |
| 12 | HTR-Klima | Klima, Klima Üfleyici, Yüksek Üfleyici Rölesi, HTD Ayna |
| 13 | çiğ LTR | çakmak |
| 14 | SPST | IP grubu, HVAC k10trolleri, RR HVAC k10trolleri, IP anahtarları, radyo aydınlatması, kapı anahtarı aydınlatması |
| 15 | DRL | Relais DRL’si |
| 16 | TUR B/U | Ön dönüş sinyali, RR dönüşü, geri vites lambaları, BTSI solenoidi |
| 17 | RADYO-1 | Radyo (Ign, Accy), Relais Provisi10 Aménagement |
| 18 | FREN | 4WAL PCM, ABS, Hız sabitleyici |
| 19 | RADYO-B | Radyo (pil), elektrik anteni |
| 20 | TRANS | PRNDL, Otomatik şanzıman |
| 21 | GÜVENLİK | Kilitleme |
| 22 | RR İŞLEMİ | Arka cam buğu çözücü |
| 23 | Kullanılmamış | – |
| 24 | RR CV | HVAC RR k10trolleri, YÜKSEK, ORTA, DÜŞÜK röle |
| A | PWR ACCY | Elektrikli kapı kilitleri, altı yönlü anahtarsız elektrikli koltuk ışık modülü |
| B | PWR WDO’su | Elektrikli camlar |
