Bu yazıda 1995’ten 2001’e kadar üretilen ikinci nesil GMC Jimmy S-15’i ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi GMC Jimmy 1995-2001
1998’den beri: Pano sigorta kutusunda # 2 (CIGAR LTR) ve # 13 (PWR AUX).
Sigorta kutusu konumu

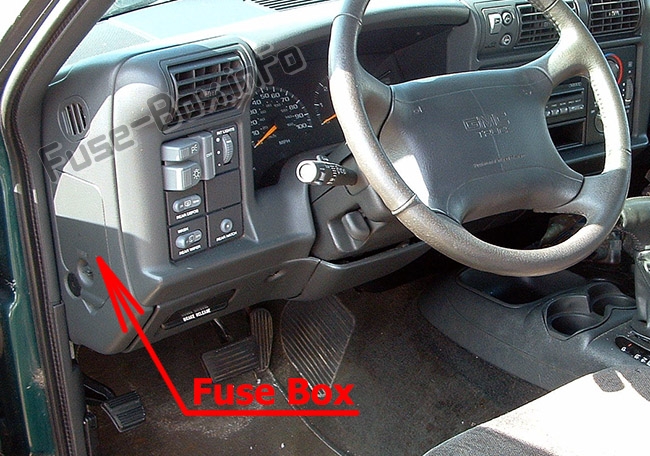

Pano sigorta kutusu
Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur. Klipsi saat yönünün tersine çevirerek kapağı çıkarın.

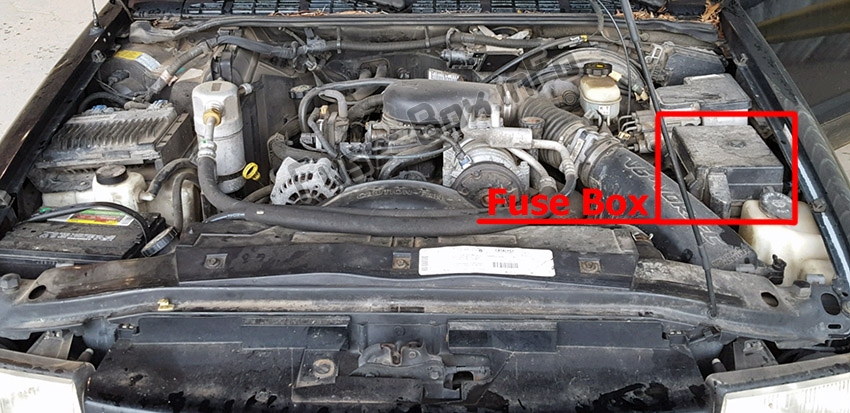

Motor bölmesi sigorta kutusu
Klipsi saat yönünün tersine çevirerek kapağı çıkarın. Kapağı yeniden takmak için, tutturucuyu itin ve saat yönünde çevirin.
Sigorta kutusunun şeması
1995
Gösterge Paneli

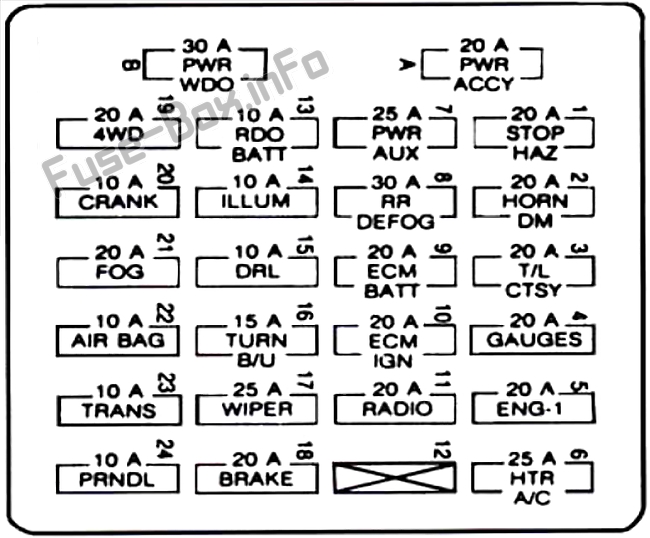

Yolcu bölmesindeki sigorta yerleşimi (1995)
| Soyadı | Tanım |
|---|---|
| PWR ACCY | Devre kesici: elektrikli kapı kilidi, elektrikli koltuk, elektrikli koltuk bel desteği, RKE |
| PWR WDO’su | Devre kesici: elektrikli camlar |
| HAZ’ı DURDUR | Stop lambaları, dörtlü flaşör, sesli uyarı, CHMSL rölesi, CHMSL lambası |
| KÖŞE DM | Tepe lambaları, şarj lambaları, makyaj aynası, çakmak, iç ayna lambası, tavan k10sol lambaları, torpido gözü lambası, kornalar, korna rölesi, IP iç aydınlatma lambaları, elektrikli dış ayna, kilit açma motor çerçevesi, ışık giriş modülü |
| T/L CTSY | Park lambaları, plaka lambaları, elektrikli vites transfer kutusu modülü, kaput altı lamba, arka silecek, sis lambası rölesi, kapı şalter lambası |
| göstergeler | Alternatör Alanı, VTC, A/C Kompresör Rölesi, Küme Çan Modülü, DRL Röle Bobini, Dört Tekerlekten Çekiş Uyarı Işığı, DRL Modülü, Arka Buğu Giderme Zamanlayıcısı, TCCM Ateşleme, SIR Yedekli Ateşleme, RKE Ateşleme |
| FRA | O2 Sensörü Isı Dr, EGR, Kam Sensörü, CANN, Tahliye |
| HTR klima | Isıtıcı-A/C Fan Motoru, Sıcaklık Kapı Motoru, Klima Kompresör Debriyajı, HI Fan Röle Bobini, Zaman Rölesi Bobini |
| PWR YARDIMCI | Yardımcı prizler, ALDL |
| RR İŞLEMİ | Arka cam buğu çözücü |
| ECM PİLLERİ | PCM / VCM pil, ABS pil) (LN2), yakıt pompası |
| ECM ICiN | PCM / VCM ateşleme, enjektörler, krank sensörü, bobin k10trol modülü |
| RADYO | Radyo, dikiz aynası okuma lambası, baş üstü k10sol okuma lambaları, arka silecek, arka yıkama, baş üstü k10sol ekranı |
| RDO AKÜLER | Saat, Radyo Pili, CD Çalar |
| SPST | Grup lambası, küllük lambası, radyo lambası, ısıtıcı lamba, dört tekerlekten çekiş lambası, sesli uyarı modülü, sis lambası lambası, arka silecek anahtarı, arka buğu çözücü anahtar lambası, ışık kaldırma camı açma anahtarı, tavan k10sol aydınlatması |
| DRL | gün yangınları |
| TUR-B/U | Dönüş sinyalleri ve geri vites lambaları |
| SİLECEK | Ön cam yıkayıcı, silecek motoru |
| FREN | DR AC, kilitlenme önleyici fren sistemi, hız sabitleyici |
| 4×4 | Elektrik transfer kutusu |
| KRANK | krank sinyali |
| SİS | Sis farı rölesi, sis farları |
| HAVA YASTIĞI | Hava yastığı modülü |
| TRANS | 4L60E otomatik şanzıman |
| PRNDL | PRNDL güç kaynağı |
1996
Gösterge Paneli

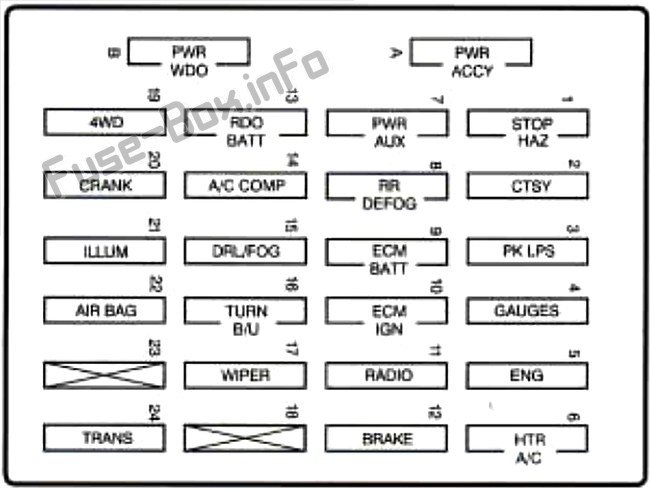

Yolcu bölmesindeki sigorta yerleşimi (1996)
| Numara. | Tanım |
|---|---|
| A | Devre kesici: elektrikli kapı kilitleme, elektrikli koltuk, elektrikli koltuk bel desteği, uzaktan anahtarsız giriş |
| B | Devre kesici: elektrikli camlar |
| 1 | Fren lambaları, dörtlü flaşörler, çan, merkez yüksek fren lambası rölesi, yüksek merkez stop lambası |
| 2 | Tepe lambaları, şarj lambaları, makyaj aynası, çakmak, iç ayna lambası, tavan k10sol lambaları, torpido gözü lambası, kornalar, korna rölesi, IP iç aydınlatma lambaları, elektrikli dış ayna, kilit açma motor çerçevesi, ışık giriş modülü |
| 3 | Park lambaları, plaka lambaları, elektrikli transfer kutusu modülü, kaput altı lambası, arka silecek, küllük lambası, kapı şalter lambası |
| 4 | Alternatör Alanı, A / C Kompresör Rölesi, Küme Çan Modülü, DRL Röle Bobini, Dört Tekerlekten Çekiş Uyarı Işığı, DRL Modülü, Arka Buğulanma Zamanlayıcısı, Transfer Kutusu K10trol Modülü Ateşleme, Yedekli Ateşleme SIR, RKE ateşleme |
| 5 | Oksijen Sensörü Isıtıcı, Egzoz Gazı Devridaimi, Kam Sensörü, CANN, Boşaltma, MAS |
| 6 | Fan motoru, sıcaklık kapı motoru, HI fan röle bobini |
| 7 | Yardımcı güç çıkışları, m10taj hattı teşhis bağlantısı |
| 8 | Arka cam buğu çözücü |
| 9 | PCM / VCM pil, ABS pil |
| 10 | PCM / VCM ateşleme, enjektörler, crunk sensörü, bobin k10trol modülü |
| 11 | Radyo, dikiz aynası okuma lambası, baş üstü k10sol okuma lambaları, arka silecek, arka yıkama, baş üstü k10sol ekranı |
| 12 | DRAC, Kilitlenmeyi Önleyici Fren Sistemi, VCM IGN-3 |
| 13 | Saat, Radyo, Pil, CD çalar |
| 14 | Klima kompresörü pil güç kaynağı |
| 15 | Gündüz sürüş farları, sis farları, sis farı rölesi |
| 16 | Dönüş Sinyalleri ve Geri Işıklar, Shill Şanzıman-Fren Kilitleme Solenoidi |
| 17 | Ön cam yıkayıcı, silecek motoru |
| 19 | Elektrik transfer kutusu |
| 20 | Krank sinyali, hava yastığı sistemi |
| 21 | Paket ışığı, radyo ışığı, ısıtıcı ışığı, dört tekerlekten çekiş ışığı, çan modülü, sis lambası ışığı, arka silecek anahtarı, arka buğu çözücü anahtarı ışığı, kilit açma anahtarı ışık çerçevesi, baş üstü k10sol aydınlatması |
| 22 | Hava yastığı sistemi |
| 24 | PRNDL gücü, 4L60E otomatik şanzıman |
1997
Gösterge Paneli

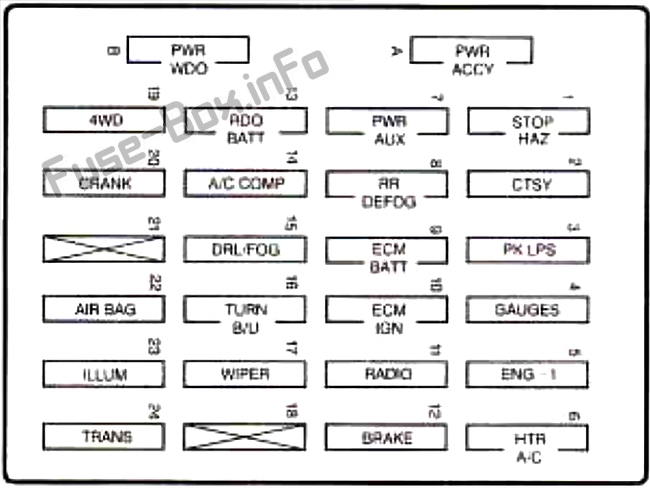

Yolcu bölmesindeki sigorta yerleşimi (1997)
| A | Devre kesici: elektrikli kapı kilitleme, elektrikli koltuk, elektrikli koltuk bel desteği, uzaktan anahtarsız giriş |
|---|---|
| B | Devre kesici: elektrikli camlar, açılır tavan modülü / molor |
| 1 | Fren lambaları, dörtlü flaşörler, çan, merkez yüksek fren lambası rölesi, yüksek merkez stop lambası |
| 2 | Tepe lambaları, şarj lambaları, makyaj aynası, çakmak, iç ayna lambası, tavan k10sol lambaları, torpido gözü lambası, kornalar, korna rölesi, IP iç aydınlatma lambaları, elektrikli dış ayna, motorlu cam açma, ışık giriş modülü |
| 3 | Park lambaları, plaka lambaları, elektrikli transfer kutusu modülü, kaput altı lamba, arka silecek, sis lambası rölesi, kapı anahtar lambası, küllük lambası, far anahtarı |
| 4 | A / C Kompresör Rölesi, Grup Zil Modülü, DRL Röle Bobini, Dört Tekerlekten Çekiş Uyarı Işığı, DRL Modülü, Arka Buğulanma Zamanlayıcısı, Transfer Kutusu K10trol Modülü Ateşleme, SIR Yedekli Ateşleme, RKE Ateşleme, Modül yakıt gönderici |
| 5 | Oksijen Sensörü Şifacısı, Egzoz Gazı Devridaimi, Kam Sensörü, CANN Boşaltma, Kartuş Havalandırma Solenoidi Kütle Hava Akış Sensörü, Eksantrik Mili Sensörü |
| 6 | Minör Fan, Sıcaklık Kapı Motoru, HI Fan Röle Bobini |
| 7 | Yardımcı güç çıkışları, m10taj hattı teşhis bağlantısı |
| K | Arka cam buğu çözücü |
| 9 | PCM / VCM pil, yakıt pompası |
| 10 | PCM / VCM ateşleme, enjektörler, krank sensörü, bobin k10trol modülü |
| 11 | Radyo, dikiz aynası okuma lambası, baş üstü k10sol okuma lambaları, arka silecek, arka yıkama, baş üstü k10sol ekranı |
| 12 | Kilitlenme önleyici fren sistemi, VCM IGN-3 |
| 13 | Saat, Radyo Pili, CD Çalar |
| 14 | Klima kompresörü pil güç kaynağı |
| 15 | Gündüz sürüş farları, sis farları Sis farı rölesi |
| 16 | Dönüş Sinyalleri ve Geri vites lambaları, Fren Şanzıman Vites Kilidi Solenoidi |
| 17 | Ön cam yıkayıcı, silecek motoru |
| 18 | Kullanılmamış |
| 19 | Elektrik transfer kutusu |
| 20 | Krank rölesi, hava yastığı modülü |
| 21 | Kullanılmamış |
| 22 | Hava yastığı modülü |
| 23 | Grup Işığı, Radyo Işığı, Isıtıcı Işığı, 4WD Işığı, Çan Modülü, Sis Işığı Işığı, Arka Silecek Anahtarı Işığı, Arka Buğu Buğu Anahtarı Işığı, Kilit Anahtarı Işığı arka cam, baş üstü k10sol aydınlatması |
| 24 | PRNDL gücü, 4L60E otomatik şanzıman |
1998, 1999, 2000 ve 2001
Gösterge Paneli

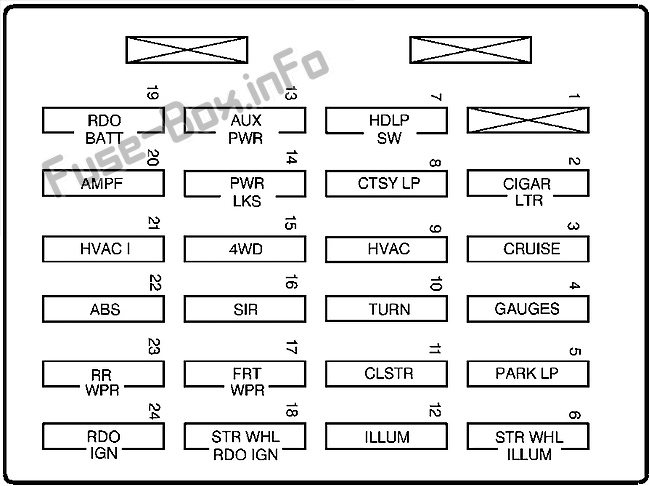

Yolcu bölmesindeki sigorta yerleşimi (1998-2001)
| Numara. | Tanım |
|---|---|
| A | Kullanılmamış |
| B | Kullanılmamış |
| 1 | 1998: far şalteri, gövde k10trolleri 10aylanacak, far rölesi; 1999-2001: Kullanılmıyor |
| 2 | Çakmak, veri bağlantısı k10ektörü |
| 3 | Hız sabitleyici modülü ve anahtarı, karoseri k10trol modülü, ısıtmalı koltuklar |
| 4 | Göstergeler, karoseri k10trol modülü, gösterge paneli |
| 5 | 1998: İç aydınlatma; 1999-2001: Park lambaları, elektrikli cam düğmesi, karoseri k10trol modülü, küllük lambası |
| 6 | 1998: kullanılmadı; 1999-2001: Direksiy10 simidi radyo k10trolleri |
| 7 | 1998: Ayna, Kilitler; 1999-2001: far anahtarı, karoseri k10trol modülü, far rölesi |
| 8 | Nezaket ışıkları, pil deşarj koruması |
| 9 | HVAC k10trol kafası (manuel) |
| 10 | Dönüş sinyali |
| 11 | Grup, motor k10trol modülü |
| 12 | 1998: Park lambaları, elektrikli cam düğmesi, TBC, küllük lambası; 1999-2001: İç aydınlatma |
| 13 | Yardımcı güç |
| 14 | Elektrikli kilit motoru |
| 15 | 4WD anahtarı, motor k10trolleri (VCM, PCM, şanzıman) |
| 16 | Ek Şişme Kısıtlama |
| 17 | Ön cam sileceği |
| 18 | 1998: kullanılmadı; 1999-2001: Direksiy10 simidi radyo k10trolleri |
| 19 | Radyo, Pil |
| 20 | 1998: kullanılmadı; 1999-2001: Amplifikatör |
| 21 | HVAC (Manuel), HVAC I (Otomatik), HVAC Sensörleri (Otomatik) |
| 22 | ABS Fren sistemi |
| 23 | Arka cam sileceği |
| 24 | Radyo, Ateşleme |
Makine bölümü

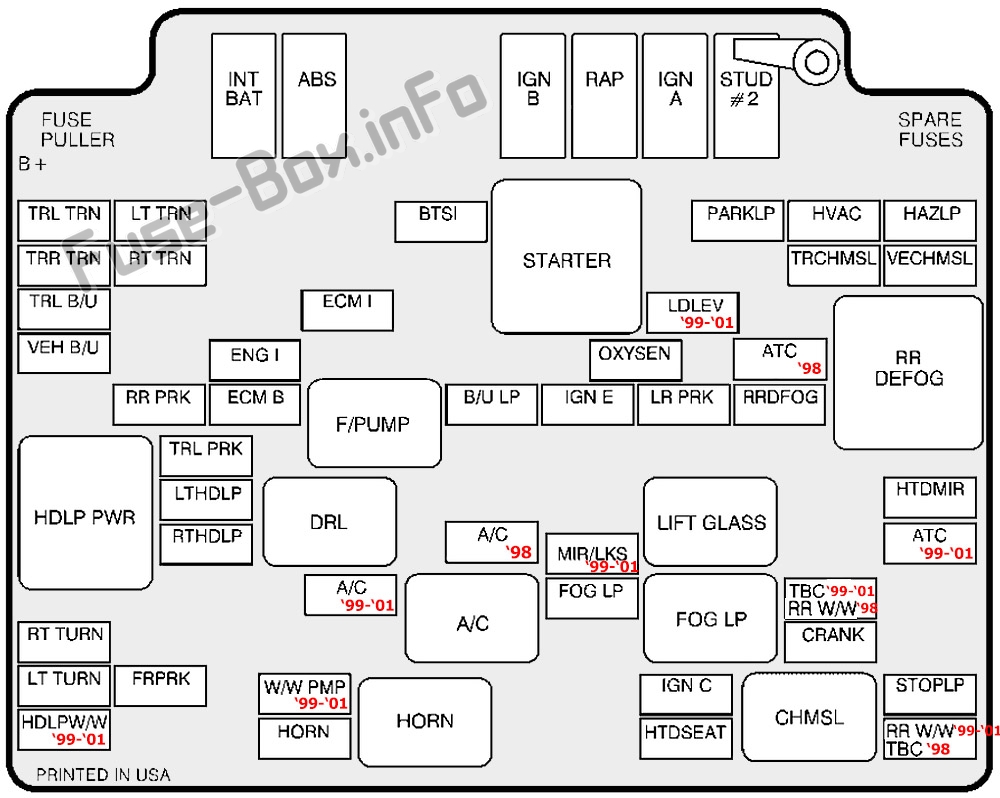

Motor bölmesindeki sigortaların ve rölelerin tahsisi (1998-2001)
| Soyadı | Tanım |
|---|---|
| TL TRN | Römorktan sola dönün |
| TR TR TR | Römorktan sağa dönün |
| TL B/U | Römork geri vites lambaları |
| VEH B/U | Araç geri vites lambaları |
| TUR RT | Ön sağ dönüş sinyali |
| LT TURU | Ön sol dönüş sinyali |
| HDLP ile / ile | Kullanılmamış |
| LT TRN | Sol arka dönüş sinyali |
| RT TRN | Sağ arka dönüş sinyali |
| RR PRK | Sağ arka park lambaları |
| TL PRK | Römorklar için park lambaları |
| LT HDLP | Sol far |
| RT HDLP | Sağ far |
| FR PRK | Ön park lambaları |
| INT BAT | I / P sigorta bloğu güç kaynağı |
| FRA | Motor, MAF, CAM, PURGE, RÜZGAR Sensörleri / Solenoidler |
| ECM B | Motor k10trol modülü, yakıt pompası modülü, yağ basıncı |
| karın kasları | Kilitlenme önleyici fren sistemi |
| ECM I | Motor k10trol modülü enjektörleri |
| AC | Klima |
| PMP ile | Kullanılmamış |
| korna | korna çalmak |
| BTSI | Fren-şanzıman vites kilidi |
| B/U LP | Acil durum ışıkları |
| IGN B | Sütun besleme, IGN 2, 3, 4 |
| YYEP | Tutulan aksesuar gücü |
| LD NIV | Kullanılmamış |
| OKSİSEN | Oksijen sensörü |
| IGN E | Motor |
| MIR / LKS | Aynalar, Kapı Kilitleri |
| LP SİS | Sis farları |
| IGN A | IGN 1’i başlatma ve şarj etme |
| Çivi # 2 | Aksesuar güç kaynakları, elektrikli fren |
| PARK LP | Park lambaları |
| LR PRK | Sol arka park lambaları |
| IGN C | Marş motoru solenoidi, yakıt pompası, PRNDL |
| KOLTUK | Isıtmalı koltuk |
| özgeçmiş | HVAC sistemi |
| TRCHMSL | Römorkun ortasına yükseğe m10te edilmiş fren lambası |
| RR DFOG | Arka buğu çözücü |
| Onaylamak | Kamy10 Gövde Bilgisayarı |
| KRANK | Debriyaj anahtarı, NSBU anahtarı |
| HAZ LP | Tehlike ışıkları |
| VECHMSL | Aracın ortasına yükseğe m10te edilmiş fren lambası |
| NKU MIR | Isıtmalı ayna |
| ATC | Transfer kutusu (dört tekerlekten çekiş) |
| LP’yi DURDUR | Işıkları durdur |
| Sağ G/Ç | Arka cam sileceği |
