Sigorta Düzenlemesi GMC Elçisi 2002-2009

Çakmak sigortaları (elektrik prizi) , motor bölmesi sigorta kutusundaki 13 numaralı sigortadır (çakmak), 15 numaralı sigortalar (2002-2004: yardımcı güç kaynağı 2), 46 numaralı (yardımcı güç kaynağı 1) sigortalardır. arka koltuğun altındaki sigorta bloğu.

Sigorta kutusu konumu

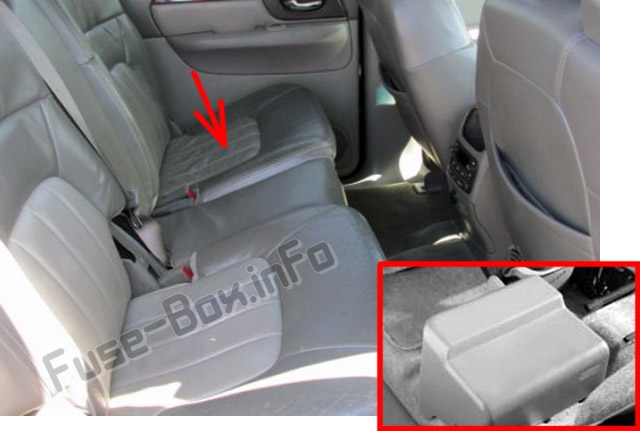

Arka koltuğun altındaki sigorta bloğu

Aracın sürücü tarafında arka koltuğun altında bulunur (koltuğu kaldırın, sigorta kutusu kapağını çıkarın). Sigortaların yolcu bölmesindeki yeri: GMC Elçisi (2002-2009)

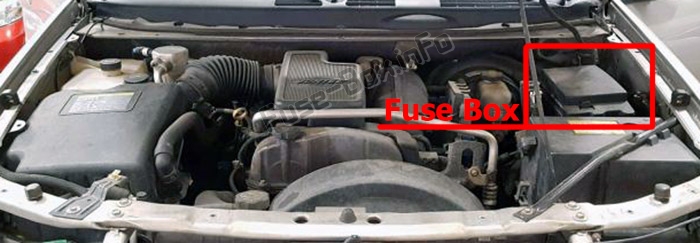

Motor bölmesi sigorta kutusu

Aracın sürücü tarafında motor bölmesinde kaputun altında bulunur. Sigortaların motor bölmesindeki yeri: GMC Envoy (2002-2009)

İki kilitleme tırnağına basarak 1incil kapağı çıkarın. Yukarı kaldırırken kırarak ikincil kapağı çıkarın.

Sigorta kutusu şemaları

2002

Makine bölümü

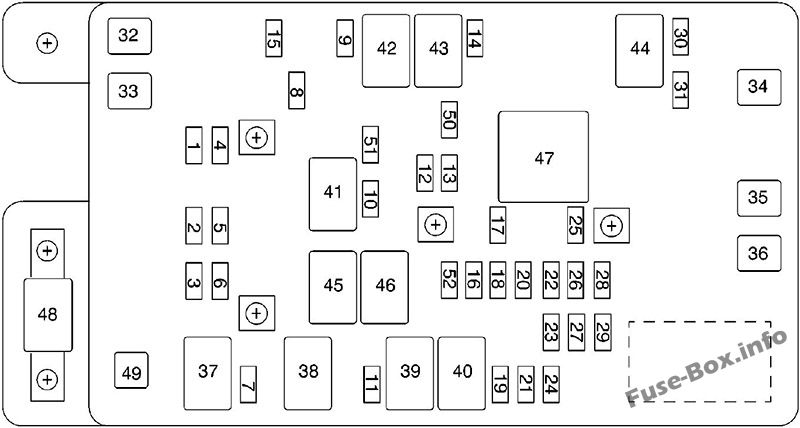

Kaput altı sigorta kutusunun şeması: GMC Envoy (2002)

Motor bölmesindeki sigorta yerleşimi (2002)

Numara.	kullanım
Mini sigortalar
1	ECAS
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	YIKAMA
8	ATC
9	Ön cam silecekleri
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	ST/LP
13	çakmak
14	BOBİNLER
15	SÜRMEK
16	TBD – Ateşleme 1
17	Krank
18	şişme çanta
19	ELEK fren
20	Fan
21	korna çalmak
22	ateşleme E
23	VB
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	FR 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Oksijen sensörü
30	Klima
31	Onaylamak
50	Römork yolcu tarafı TRN
51	Römork sürücüsü tarafı TRN
52	Tehlike dönüş sinyalleri

Sigorta kutusu
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B

mikro röle
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam silecekleri / yıkayıcı
43	Far
44	Katı hal

Katı hal röleleri
45	Fan
46	HDM

Mini röle
47	Giriş

Çeşitli
48	Pano pili
49	Sigorta çektirmesi

Arka koltuğun altındaki sigorta bloğu

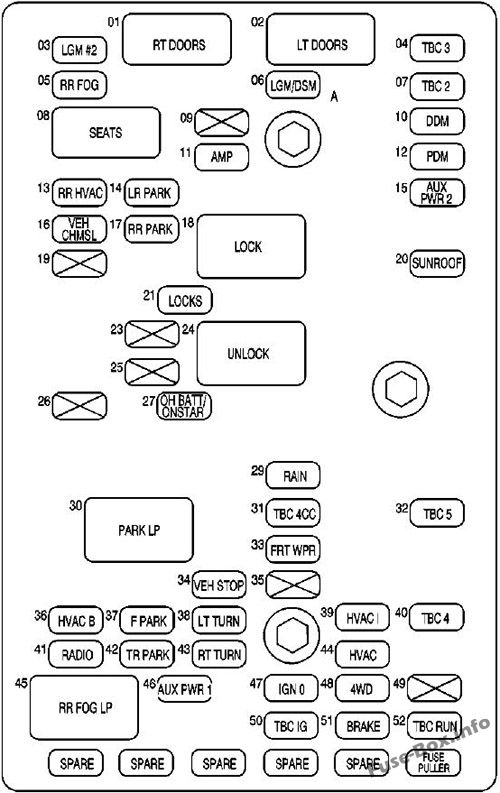

İç sigorta kutusu şeması: GMC Envoy (2002)

Arka koltuğun altındaki sigorta bloğundaki sigorta yerleşimi (2002)

Numara.	kullanım
01	Sağ kapı k10trol modülü
02	Sol kapı k10trol modülü
03	LGM 2
04	Onaylanacak 3
05	Arka sis farları
06	LGM/DSM
07	teyit edilecek 2
08	Elektrikli Koltuklar
09	bakir
10	DDM
11	NUMARA
12	MPD
13	Arka klima k10trolleri
14	Sol arka park lambaları
15	Yardımcı güç kaynağı 2
16	VEH CHMSL
17	Sağ arka park lambaları
18	KİLİT
19	bakir
20	açılır tavan
21	KİLİTLER
23	bakir
24	AÇMAK
25	bakir
26	bakir
27	OH Pil / OnStar Sistemi
29	Rainsense silecekleri
30	Park lambaları
31	Onaylanacak 4CC
32	teyit edilecek 5
33	Ön cam silecekleri
34	ARAÇ DUR
35	bakir
36	CVC KALDIRILDI
37	Ön park lambaları
38	Sol Sinyal
39	CVC1
40	teyit edilecek 4
41	Radyo
42	TR PARKI
43	Sağa dönüş sinyali
44	özgeçmiş
45	Arka sis farları
46	Yardımcı güç kaynağı 1
47	Ateşleme 0
48	Dört tekerlekten çekiş
49	bakir
50	IG 10aylanacak
51	frenler
52	TBC ÇALIŞMASI

2003, 2004

Motor bölmesi (L6 motor)

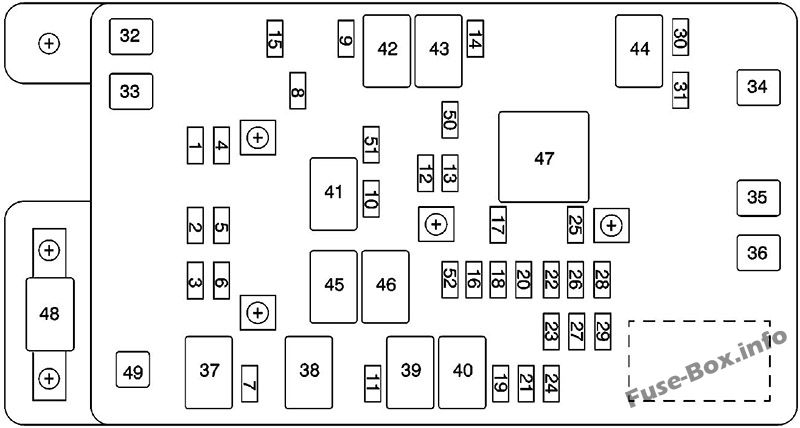

Kaput altı sigorta kutusunun şeması (L6): GMC Envoy (2003, 2004)

Motor bölmesindeki sigorta ataması, L6 Motor (2003, 2004)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	Yıkama
8	Otomatik transfer kutusu
9	Ön cam silecekleri
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Stop lambası
13	çakmak
14	Ateşleme bobinleri
15	pnömatik süspansiy10
16	TBD-Ateşleme 1
17	Krank
18	şişme çanta
19	Elektrikli fren
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	motor 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Oksijen sensörü
30	Klima
31	Kamy10 Gövde K10trolörü
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri

Röle
37	bakir
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam silecekleri / yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş

Çeşitli
48	Pano pili
49	bakir

Motor bölmesi (V8 motor)

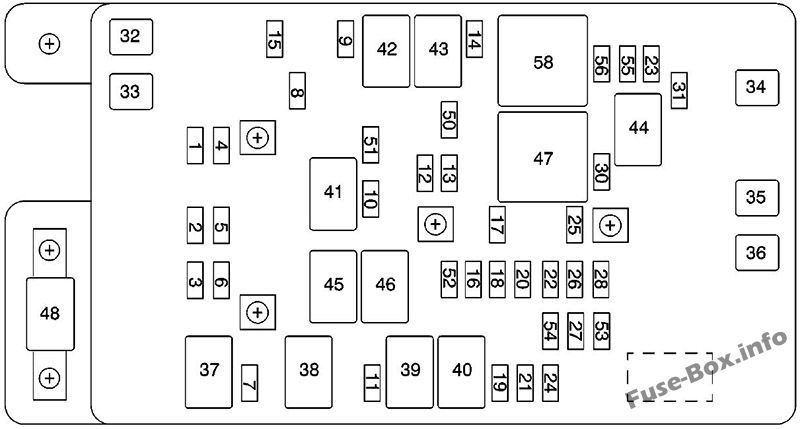

Kaput altı sigorta kutusunun şeması (V8): GMC Envoy (2003, 2004)

Motor bölmesindeki sigorta yerleşimi, V8 motor (2003, 2004)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	Yıkama
8	Otomatik transfer kutusu
9	Ön cam silecekleri
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Stop lambası
13	çakmak
14	Ateşleme bobinleri
15	teneke kutu havalandırma
16	TBD-Ateşleme 1
17	Krank
18	şişme çanta
19	Elektrikli fren
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	motor 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
30	Klima
31	Kamy10 Gövde K10trolörü 1
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Oksijen Sensörü Sıra A
54	Oksijen Sensörü Sıra B
55	Banka A enjektörü
56	Banka B enjektörü

Röle
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam silecekleri / yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
58	ateşleme 1

Çeşitli
48	Pano pili

Arka koltuğun altındaki sigorta bloğu (Elçi)

İç sigorta kutusu şeması: GMC Envoy (2003, 2004)

Arka koltuğun altındaki sigorta bloğundaki sigorta ataması, Envoy (2003, 2004)

Numara.	kullanım
01	Sağ kapı k10trol modülü
02	Sol kapı k10trol modülü
03	Arka kaldırma modülü 2
04	Kamy10 Gövde K10trolörü 3
05	Arka sis farları
06	Bagaj kapağı modülü / sürücü koltuğu modülü
07	Kamy10 Gövde K10trol Cihazı 2
08	Elektrikli Koltuklar
09	bakir
10	Sürücü kapısı modülü
11	amplifikatör
12	Yolcu kapısı modülü
13	Arka klima k10trolleri
14	Sol arka park lambaları
15	Yardımcı güç kaynağı 2
16	Aracın ortasına yükseğe m10te edilmiş fren lambası
17	Sağ arka park lambaları
18	kilitler
19	bakir
20	açılır tavan
21	Kilit
23	bakir
24	Açmak
25	bakir
26	bakir
27	OH Pil / OnStar Sistemi
29	Rainsense silecekleri
30	Park lambaları
31	Kamy10 gövde k10trolörü 4 Hız valisi
32	Kamy10 Gövde K10trolörü 5
33	Ön cam silecekleri
34	Aracı durdurmak
35	bakir
36	Isı Havalandırma Klima B
37	Ön park lambaları
38	Sol Sinyal
39	Isı Havalandırma Klima 1
40	Kamy10 Gövde K10trolörü 4
41	Radyo
42	Karavan parkı
43	Sağa dönüş sinyali
44	Isı Havalandırma Klima
45	Arka sis farları
46	Yardımcı güç kaynağı 1
47	Ateşleme 0
48	Dört tekerlekten çekiş
49	bakir
50	Kamy10 gövdesi k10trolörünün ateşlenmesi
51	frenler
52	Kamy10 Gövde K10trolörü

Arka koltuğun altındaki sigorta bloğu (Envoy XL)

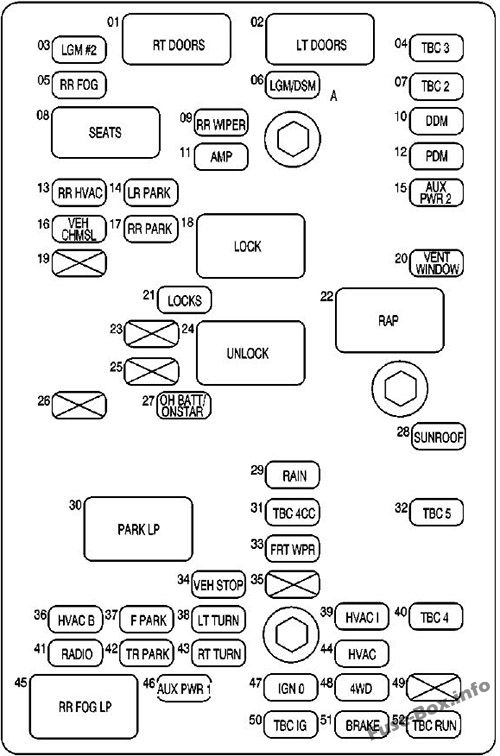

İç sigorta kutusu şeması: GMC Envoy XL (2003, 2004)

Arka koltuğun altındaki sigorta bloğunda sigorta ataması, Envoy XL (2003, 2004)

Numara.	kullanım
01	Sağ kapı k10trol modülü
02	Sol kapı k10trol modülü
03	Arka kaldırma modülü 2
04	Kamy10 Gövde K10trolörü 3
05	Arka sis farları
06	Bagaj kapağı modülü / sürücü koltuğu modülü
07	Kamy10 Gövde K10trol Cihazı 2
08	Elektrikli Koltuklar
09	bakir
10	Sürücü kapısı modülü
11	amplifikatör
12	Yolcu kapısı modülü
13	Arka klima k10trolleri
14	Sol arka ayırma lambaları
15	Yardımcı güç kaynağı 2
16	Aracın ortasına yükseğe m10te edilmiş fren lambası
17	Sağ arka park lambaları
18	kilitler
19	bakir
20	açılır tavan
21	Kilit
22	Tutulan aksesuar gücü
23	bakir
24	Açmak
25	bakir
26	bakir
27	OH Pil / OnStar Sistemi
28	açılır tavan
29	Rainsense silecekleri
30	Park lambaları
31	Kamy10 gövde k10trolörü 4 Hız valisi
32	Kamy10 Gövde K10trolörü 5
33	Ön cam silecekleri
34	Aracı durdurmak
35	bakir
36	Isı Havalandırma Klima B
37	Ön park lambaları
38	Sol Sinyal
39	Isı Havalandırma Klima 1
40	Kamy10 Gövde K10trolörü 4
41	Radyo
42	Karavan parkı
43	Sağa dönüş sinyali
44	Isı Havalandırma Klima
45	Arka sis farları
46	Yardımcı güç kaynağı 1
47	Ateşleme 0
48	Dört tekerlekten çekiş
49	bakir
50	Kamy10 gövdesi k10trolörünün ateşlenmesi
51	frenler
52	Kamy10 Gövde K10trolörü

2005

Motor bölmesi (L6 motor)

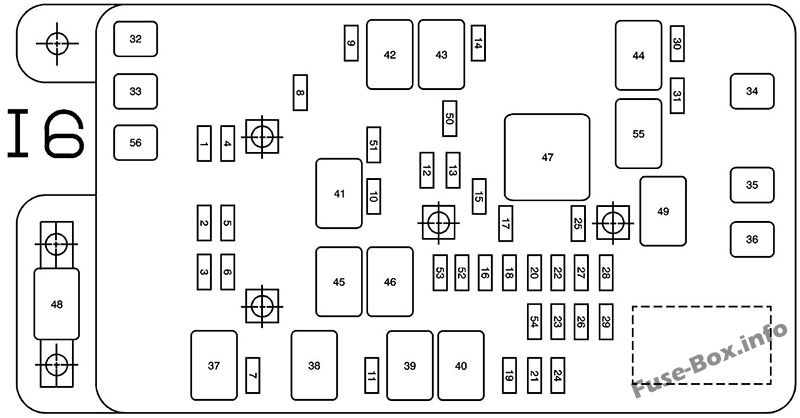

Kaput altı sigorta kutusunun şeması (L6): GMC Envoy (2005)

Motor bölmesindeki sigorta yerleşimi, L6 Motor (2005)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	Arka cam yıkayıcı, far yıkayıcı
8	Otomatik transfer kutusu
9	Ön cam silecekleri
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	StopLampe
13	çakmak
14	Ateşleme bobinleri
15	Ayarlanabilir elektrikli pedallar
16	Kamy10 Gövde K10trolörü, Ateşleme 1
17	Krank
18	hava yastığı
19	Elektrikli römork freni
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	motor 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Oksijen sensörü
30	Klima
31	Kamy10 Gövde K10trolörü
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Far k10trol modülü
54	Hava Enjeksiy10 Reaktörü Solenoidi (AIR)
56	Hava enjeksiy10 reaktör pompası (AIR)

Röle
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir ayak pedalı
55	Hava Enjeksiy10 Reaktörü Solenoidi (AIR)

Çeşitli
48	Pano pili

Motor bölmesi (V8 motor)

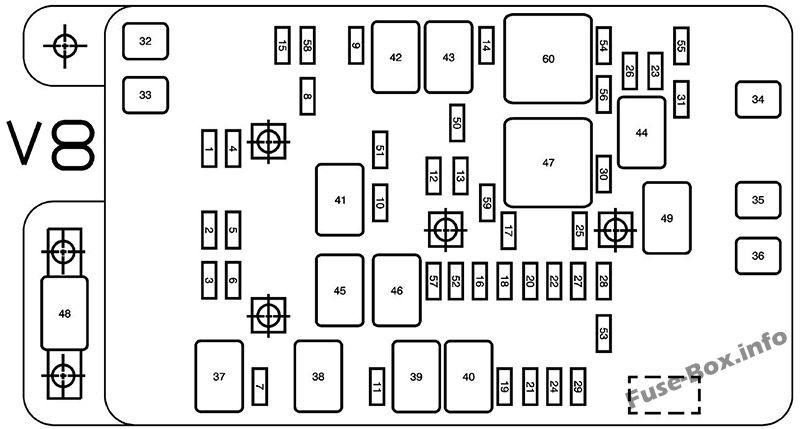

Kaput altı sigorta kutusunun şeması (V8): GMC Envoy (2005)

Motor bölmesindeki sigorta yerleşimi, V8 motor (2005)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	Arka cam yıkayıcı, far yıkayıcı
8	Otomatik transfer kutusu
9	Ön cam silecekleri
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Stop lambası
13	çakmak
14	Ateşleme bobinleri
15	teneke kutu havalandırma
16	Kamy10 Gövde K10trolörü, Ateşleme 1
17	Krank
18	şişme çanta
19	Elektrikli römork freni
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	motor 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Güç aktarma sistemi k10trol modülü
30	Klima
31	Banka A enjektörü
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Aktarma
54	Oksijen Sensörü Sıra B
55	Oksijen Sensörü Sıra A
56	Banka B enjektörü
57	Far k10trol modülü
58	Kamy10 Gövde K10trolörü 1
59	Elektrikli ayarlanabilir ayak pedalı

Röle
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir ayak pedalı
60	güç aktarma organı

Çeşitli
48	Pano pili

Arka koltuğun altındaki sigorta bloğu (Elçi)

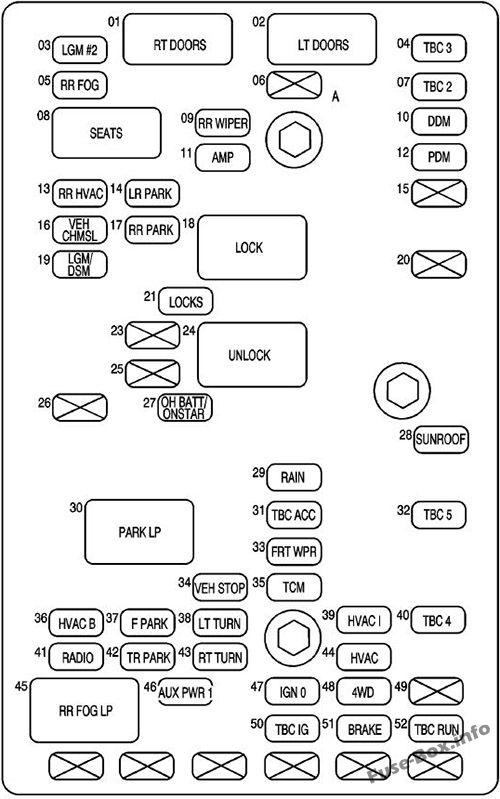

İç sigorta kutusu şeması: GMC Envoy (2005)

Arka koltuğun altındaki sigorta bloğundaki sigorta ataması, Envoy (2005)

Numara.	kullanım
01	Sağ kapı k10trol modülü
02	Sol kapı k10trol modülü
03	Arka kaldırma modülü 2
04	Kamy10 Gövde K10trolörü 3
05	Arka sis farları
06	bakir
07	Kamy10 Gövde K10trol Cihazı 2
08	Elektrikli Koltuklar
09	Arka cam sileceği
10	Sürücü kapısı modülü
11	amplifikatör
12	Yolcu kapısı modülü
13	Arka klima k10trolleri
14	Sol arka park lambaları
15	bakir
16	Aracın ortasına yükseğe m10te edilmiş fren lambası
17	Sağ arka park lambaları
18	kilitler
19	Bagaj kapağı modülü / sürücü koltuğu modülü
20	bakir
21	Kilit
23	bakir
24	Açmak
25	bakir
26	bakir
27	OH Pil / OnStar Sistemi
28	açılır tavan
29	Yağmur sensörlü silecekler
30	Park lambaları
31	Kamy10 gövde k10trolörü 4 Hız valisi
32	Kamy10 Gövde K10trolörü 5
33	Ön cam silecekleri
34	Aracı durdurmak
35	Şanzıman k10trol modülü
36	Isı Havalandırma Klima B
37	Ön park lambaları
38	Sol Sinyal
39	Isı Havalandırma Klima 1
40	Kamy10 Gövde K10trolörü 4
41	Radyo
42	Karavan parkı
43	Sağa dönüş sinyali
44	Isı Havalandırma Klima
45	Arka sis farları
46	Yardımcı güç kaynağı 1
47	Ateşleme 0
48	Dört tekerlekten çekiş
49	bakir
50	Kamy10 gövdesi k10trolörünün ateşlenmesi
51	frenler
52	Kamy10 Gövde K10trolörü

Arka koltuğun altındaki sigorta bloğu (Envoy XL)

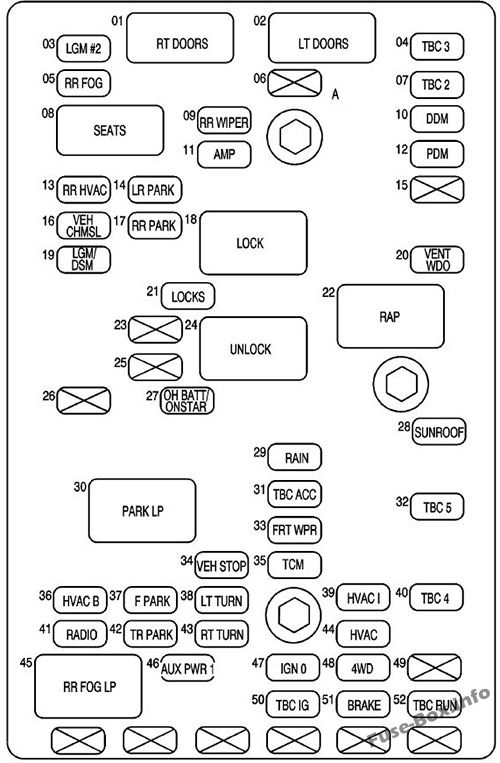

İç sigorta kutusu şeması: GMC Envoy XL (2005)

Arka koltuğun altındaki sigorta bloğunda sigorta ataması, Envoy XL (2005)

Numara.	kullanım
01	Sağ kapı k10trol modülü
02	Sol kapı k10trol modülü
03	Arka kaldırma modülü 2
04	Kamy10 Gövde K10trolörü 3
05	Arka sis farları
06	bakir
07	Kamy10 Gövde K10trol Cihazı 2
08	Elektrikli Koltuklar
09	Arka cam sileceği
10	Sürücü kapısı modülü
11	amplifikatör
12	Yolcu kapısı modülü
13	Arka klima k10trolleri
14	Sol arka park lambaları
15	bakir
16	Aracın ortasına yükseğe m10te edilmiş fren lambası
17	Sağ arka park lambaları
18	kilitler
19	Bagaj kapağı modülü / sürücü koltuğu modülü
20	Havalandırma penceresi
21	Kilit
22	Tutulan aksesuar gücü
23	bakir
24	Açmak
25	bakir
26	bakir
27	OH Pil / OnStar Sistemi
28	açılır tavan
29	Rainsense silecekleri
30	Park lambaları
31	Kamy10 Gövde K10trol Cihazı Hız K10trolü
32	Kamy10 Gövde K10trolörü 5
33	Ön cam silecekleri
34	Aracı durdurmak
35	Şanzıman k10trol modülü
36	Isı Havalandırma Klima B
37	Ön park lambaları
38	Sol Sinyal
39	Isı Havalandırma Klima 1
40	Kamy10 Gövde K10trolörü 4
41	Radyo
42	Karavan parkı
44	Isı Havalandırma Klima
45	Arka sis farları
46	Yardımcı güç kaynağı 1
47	Ateşleme 0
48	Dört tekerlekten çekiş
49	bakir
50	Kamy10 gövdesi k10trolörünün ateşlenmesi
51	frenler
52	Kamy10 Gövde K10trolörü
VİDEO	bakir
VİDEO	bakir
VİDEO	bakir
VİDEO	bakir
VİDEO	bakir
VİDEO	bakir

2006

Motor bölmesi (L6 motor)

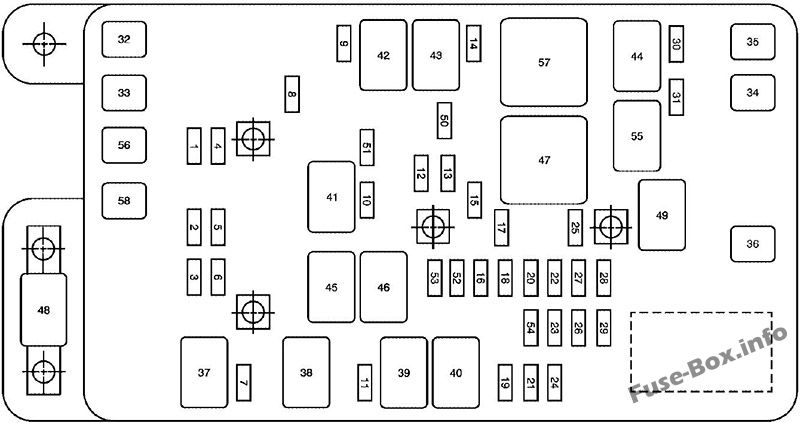

Kaput altı sigorta kutusunun şeması (L6): GMC Envoy (2006)

Motor bölmesindeki sigorta yerleşimi, L6 Motor (2006)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	Arka cam yıkayıcı, far yıkayıcı
8	Aktif transfer durumu
9	Ön cam silecekleri
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	StopLampe
13	çakmak
14	Kullanılmamış
15	Ayarlanabilir elektrikli pedallar
16	Kamy10 Gövde K10trolörü, Ateşleme 1
17	Krank
18	hava yastığı
19	Elektrikli römork freni
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	motor 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Oksijen sensörü
30	Klima
31	Kamy10 Gövde K10trolörü
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Far k10trol modülü
54	Hava Enjeksiy10 Reaktörü Solenoidi (AIR)
56	Hava enjeksiy10 reaktör pompası (AIR)
58	Araç Stabilite Geliştirme Sistemi (StabiliTrak)

Röle
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir ayak pedalı
55	Hava Enjeksiy10 Reaktörü Solenoidi (AIR)
57	güç aktarma organı

Çeşitli
48	Pano pili

Motor bölmesi (V8 motor)

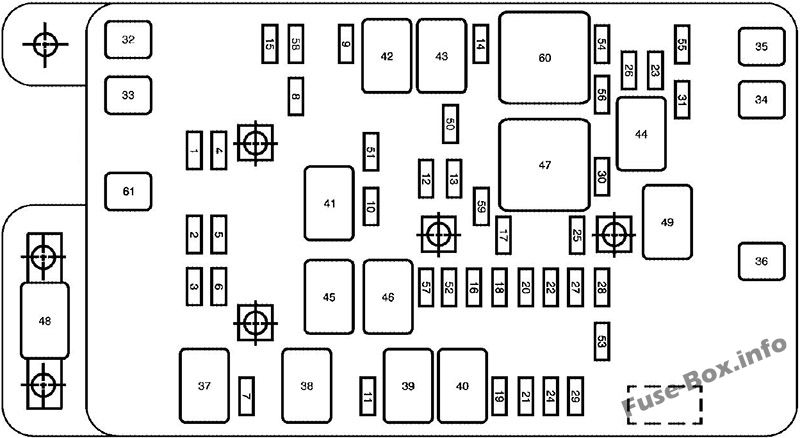

Kaput altı sigorta kutusunun şeması (V8): GMC Envoy (2006)

Motor bölmesindeki sigorta yerleşimi, V8 Engine (2006)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	Arka cam yıkayıcı, far yıkayıcı
8	Otomatik transfer kutusu
9	Ön cam silecekleri
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Stop lambası
13	çakmak
14	Ateşleme bobinleri
15	kartuş havalandırma
16	Kamy10 Gövde K10trolörü, Ateşleme 1
17	Krank
18	hava yastığı
19	Elektrikli römork freni
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	motor 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Güç aktarma sistemi k10trol modülü
30	Klima
31	Banka A enjektörü
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Aktarma
54	Oksijen Sensörü Sıra B
55	Oksijen Sensörü Sıra A
56	Banka B enjektörü
57	Far k10trol modülü
58	Kamy10 Gövde K10trolörü 1
59	Elektrikli ayarlanabilir ayak pedalı

Röle
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir ayak pedalı
60	güç aktarma organı
61	Araç Stabilite Geliştirme Sistemi (StabiliTrak®)

Çeşitli
48	Pano pili

Arka koltuğun altındaki sigorta bloğu (Elçi)

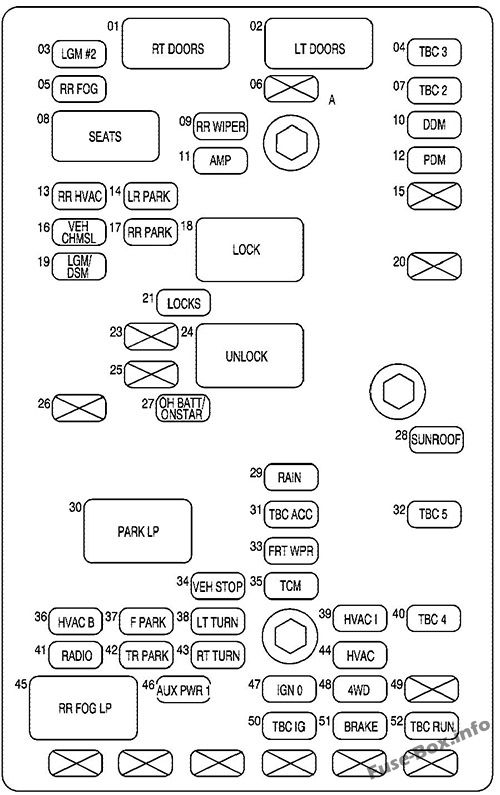

İç sigorta kutusu şeması: GMC Envoy (2006)

Arka koltuğun altındaki sigorta bloğundaki sigorta ataması, Envoy (2006)

Numara.	kullanım
01	Sağ kapı k10trol modülü
02	Sol kapı k10trol modülü
03	Arka kaldırma modülü 2
04	Kamy10 Gövde K10trolörü 3
05	Arka sis farları
06	bakir
07	Kamy10 Gövde K10trol Cihazı 2
08	Elektrikli Koltuklar
09	Arka cam sileceği
10	Sürücü kapısı modülü
11	amplifikatör
12	Yolcu kapısı modülü
13	Arka klima k10trolleri
14	Sol arka park lambaları
15	bakir
16	Aracın ortasına yükseğe m10te edilmiş fren lambası
17	Sağ arka park lambaları
18	kilitler
19	Bagaj kapağı modülü / sürücü koltuğu modülü
20	bakir
21	Kilit
23	bakir
24	Açmak
25	bakir
26	bakir
27	OH Pil / OnStar Sistemi
28	açılır tavan
29	Rainsense silecekleri
30	Park lambaları
31	Kamy10 Gövde K10trol Cihazı Hız K10trolü
32	Kamy10 Gövde K10trolörü 5
33	Ön cam silecekleri
34	Aracı durdurmak
35	Şanzıman k10trol modülü
36	Isı Havalandırma Klima B
37	Ön park lambaları
38	Sol Sinyal
39	Isı Havalandırma Klima 1
40	Kamy10 Gövde K10trolörü 4
41	Radyo
42	Karavan parkı
43	Sağa dönüş sinyali
44	Isı Havalandırma Klima
45	Arka sis farları
46	Yardımcı güç kaynağı 1
47	Ateşleme 0
48	Dört tekerlekten çekiş
49	bakir
50	Kamy10 gövdesi k10trolörünün ateşlenmesi
51	frenler
52	Kamy10 Gövde K10trolörü

Arka koltuğun altındaki sigorta bloğu (Envoy XL)

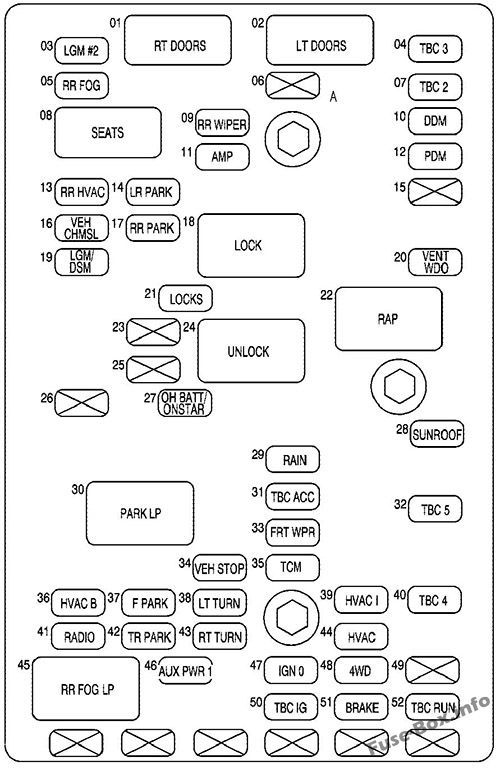

İç sigorta kutusu şeması: GMC Envoy XL (2006)

Arka koltuğun altındaki sigorta bloğundaki sigorta ataması, Envoy XL (2006)

Numara.	kullanım
01	Sağ kapı k10trol modülü
02	Sol kapı k10trol modülü
03	Arka kaldırma modülü 2
04	Kamy10 Gövde K10trolörü 3
05	Arka sis farları
06	bakir
07	Kamy10 Gövde K10trol Cihazı 2
08	Elektrikli Koltuklar
09	Arka cam sileceği
10	Sürücü kapısı modülü
11	amplifikatör
12	Yolcu kapısı modülü
13	Arka klima k10trolleri
14	Sol arka park lambaları
15	bakir
16	Aracın ortasına yükseğe m10te edilmiş fren lambası
17	Sağ arka park lambaları
18	kilitler
19	Bagaj kapağı modülü / sürücü koltuğu modülü
20	Havalandırma penceresi
21	Kilit
22	Tutulan aksesuar gücü
23	bakir
24	Açmak
25	bakir
26	bakir
27	OH Pil / OnStar Sistemi
28	açılır tavan
29	Rainsense silecekleri
30	Park lambaları
31	Kamy10 Gövde K10trol Aksesuarı
32	Kamy10 Gövde K10trolörü 5
33	Ön cam silecekleri
34	Aracı durdurmak
35	Şanzıman k10trol modülü
36	Isı Havalandırma Klima B
37	Ön park lambaları
38	Sol Sinyal
39	Isı Havalandırma Klima 1
40	Kamy10 Gövde K10trolörü 4
41	Radyo
42	Karavan parkı
43	Sağa dönüş sinyali
44	Isı Havalandırma Klima
45	Arka sis farları
46	Yardımcı güç kaynağı 1
47	Ateşleme 0
48	Dört tekerlekten çekiş
49	bakir
50	Kamy10 gövdesi k10trolörünün ateşlenmesi
51	frenler
52	Kamy10 Gövde K10trolörü
VİDEO	bakir
VİDEO	bakir
VİDEO	bakir
VİDEO	bakir
VİDEO	bakir
VİDEO	bakir

2007, 2008, 2009

Motor bölmesi (L6 motor)

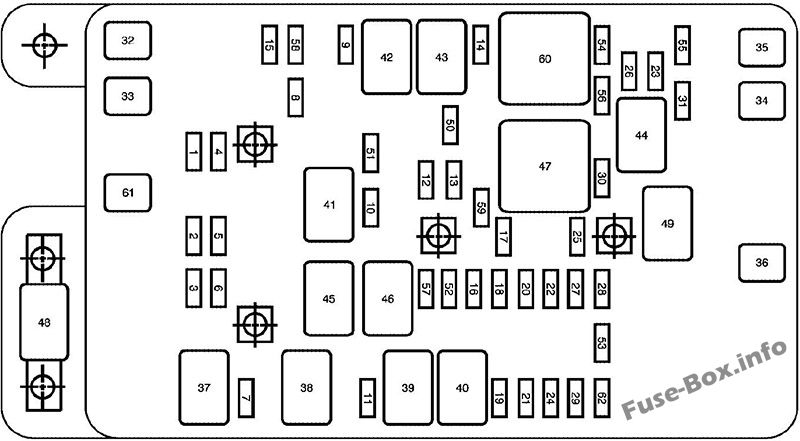

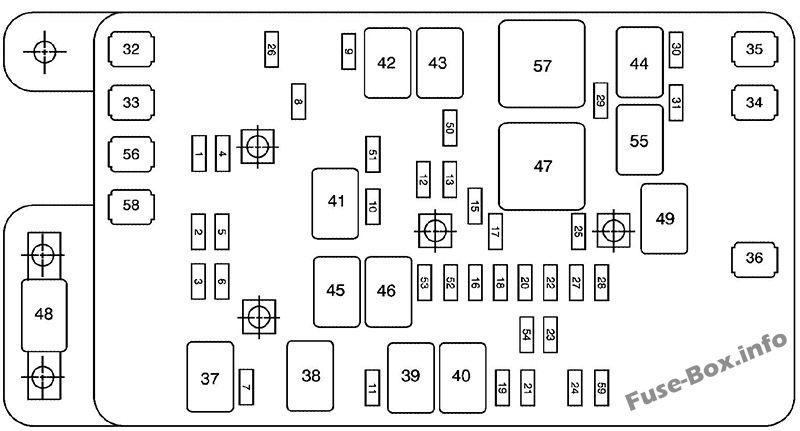

Kaput altı sigorta kutusunun şeması (L6): GMC Envoy (2007, 2008, 2009)

Motor bölmesindeki sigorta yerleşimi, L6 Motor (2007, 2008, 2009)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	silecek
8	Aktif transfer durumu
9	Ön cam silecekleri
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	StopLampe
13	çakmak
15	Ayarlanabilir elektrikli pedallar
16	Kamy10 Gövde K10trolörü, Ateşleme 1
17	Krank
18	hava yastığı
19	Elektrikli römork freni
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	Şanzıman k10trol modülü kutusu
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Oksijen sensörü
30	Klima
31	Kamy10 Gövde K10trolörü
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Fan
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Far k10trol modülü
54	Hava Enjeksiy10 Reaktörü Solenoidi (AIR)
56	Hava enjeksiy10 reaktör pompası (AIR)
58	Araç Stabilite Geliştirme Sistemi (StabiliTrak®)
59	Düzenlenmiş voltaj k10trolü

Röle
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir ayak pedalı
55	Hava Enjeksiy10 Reaktörü Solenoidi (AIR)
57	güç aktarma organı

Çeşitli
48	Pano pili

Motor bölmesi (V8 motor)

Kaput altı sigorta kutusunun şeması (V8): GMC Envoy (2007, 2008, 2009)

Motor bölmesindeki sigorta yerleşimi, V8 motor (2007, 2008, 2009)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	silecek
8	Otomatik transfer kutusu
9	Ön cam silecekleri
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Fren lambası
13	çakmak
14	Ateşleme bobinleri
15	Şanzıman K10trol Modülü (TCM) Kartuş Havalandırması
16	Kamy10 Gövde K10trolörü, Ateşleme 1
17	Krank
18	Airhag
19	Elektrikli römork freni
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	motor 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Güç aktarma sistemi k10trol modülü
30	Klima
31	Banka A enjektörü
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Aktarma
54	Oksijen Sensörü Sıra B
55	Oksijen Sensörü Sıra A
56	Banka B enjektörü
57	Far k10trol modülü
58	Kamy10 Gövde K10trolörü 1
59	Elektrikli ayarlanabilir ayak pedalı
61	Araç Stabilite Geliştirme Sistemi (StabiliTrak®)
62	Düzenlenmiş voltaj k10trolü

Röle
37	Far yıkayıcılar
38	Arka cam sileceği / yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir ayak pedalı
60	güç aktarma organı

Çeşitli
48	Pano pili

Arka koltuğun altındaki sigorta bloğu

İç sigorta kutusu şeması: GMC Envoy (2007, 2008, 2009)

Arka koltuğun altındaki sigorta bloğundaki sigorta yerleşimi (2007, 2008, 2009)

Numara.	kullanım
01	Sağ kapı k10trol modülü
02	Sol kapı k10trol modülü
03	Arka kaldırma modülü 2
04	Kamy10 Gövde K10trolörü 3
05	Arka sis farları
06	bakir
07	Kamy10 Gövde K10trol Cihazı 2
08	Elektrikli Koltuklar
09	Arka cam sileceği
10	Sürücü kapısı modülü
11	amplifikatör
12	Yolcu kapısı modülü
13	Arka klima k10trolleri
14	Sürücü tarafı arka park lambaları
15	bakir
16	Aracın ortasına yükseğe m10te edilmiş fren lambası (CHMSL)
17	Arka yolcu tarafı park lambaları
18	kilitler
19	Bagaj kapağı modülü / sürücü koltuğu modülü
20	bakir
21	Kilit
23	bakir
24	Açmak
25	bakir
26	bakir
27	OnStar Tavan Bataryası / OnStar Sistemi
28	açılır tavan
29	Kullanılmamış
30	Park lambaları
31	Kamy10 Gövde K10trol Aksesuarı
32	Kamy10 Gövde K10trolörü 5
33	Ön cam silecekleri
34	Aracı durdurmak
35	Şanzıman k10trol modülü
36	Isı Havalandırma Klima B
37	Ön park lambaları
38	Sürücü tarafı göstergesi
39	Isı Havalandırma Klima 1
40	Kamy10 Gövde K10trolörü 4
41	Radyo
42	Karavan parkı
43	Yolcu tarafı göstergesi
44	Isı Havalandırma Klima
45	Arka sis farları
46	Yardımcı güç kaynağı 1
47	Ateşleme 0
48	Dört tekerlekten çekiş
49	bakir
50	Kamy10 gövdesi k10trolörünün ateşlenmesi
51	frenler
52	Kamy10 Gövde K10trolörü
