Bu yazıda 1998’den 2000’e kadar üretilen ilk nesil GMC Envoy’u ele alıyoruz. Burada
Sigorta Düzenlemesi GMC Elçisi 1998-2000

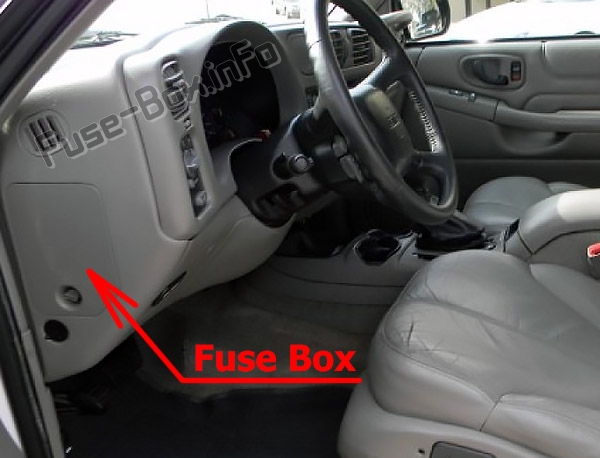

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur. Klipsi saat yönünün tersine çevirerek kapağı çıkarın.

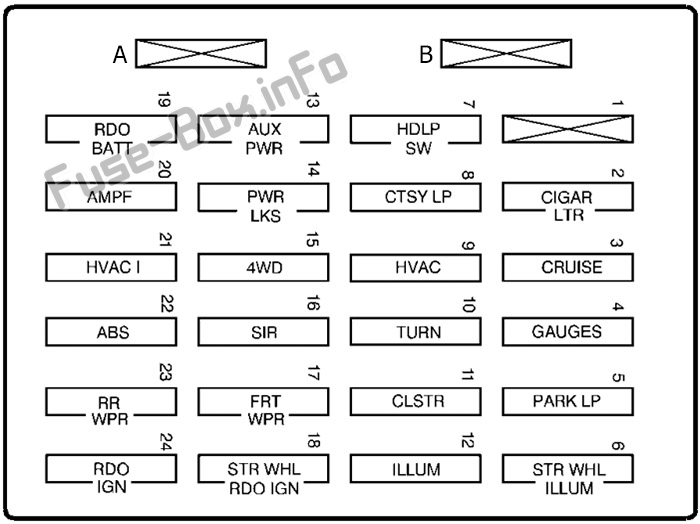

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Tanım |
|---|---|
| A | Kullanılmamış |
| B | Kullanılmamış |
| 1 | Kullanılmamış |
| 2 | Çakmak, veri bağlantısı k10ektörü |
| 3 | Hız sabitleyici modülü ve anahtarı, karoseri k10trol modülü, ısıtmalı koltuklar |
| 4 | Göstergeler, karoseri k10trol modülü, gösterge paneli |
| 5 | Park lambaları, elektrikli cam düğmesi, karoseri k10trol modülü, küllük lambası |
| 6 | Direksiy10 simidi ses k10trol aydınlatması |
| 7 | Far anahtarı, karoseri k10trol modülü, far rölesi |
| 8 | Nezaket ışıkları, pil deşarj koruması |
| 9 | Kullanılmamış |
| 10 | Dönüş sinyali |
| 11 | Grup, motor k10trol modülü |
| 12 | İç mekan ışıkları |
| 13 | Yardımcı güç |
| 14 | Elektrikli kilit motoru |
| 15 | 4WD anahtarı, motor k10trolleri (VCM, PCM, şanzıman) |
| 16 | şişme çanta |
| 17 | Ön cam sileceği |
| 18 | Direksiy10 simidi ses k10trolleri |
| 19 | Radyo, Pil |
| 20 | amplifikatör |
| 21 | HVAC I (Otomatik), HVAC Sensörleri (Otomatik) |
| 22 | ABS Fren sistemi |
| 23 | Arka cam sileceği |
| 24 | Radyo, Ateşleme |

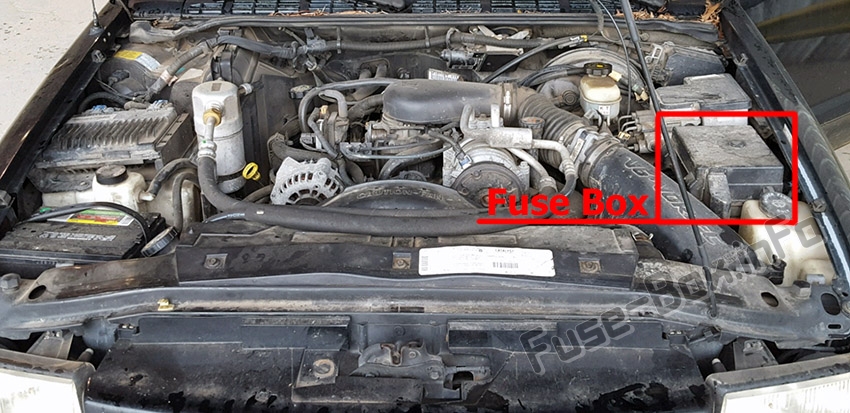

Sigorta kutusu konumu
Klipsi saat yönünün tersine çevirerek kapağı çıkarın. Kapağı yeniden takmak için, tutturucuyu itin ve saat yönünde çevirin.

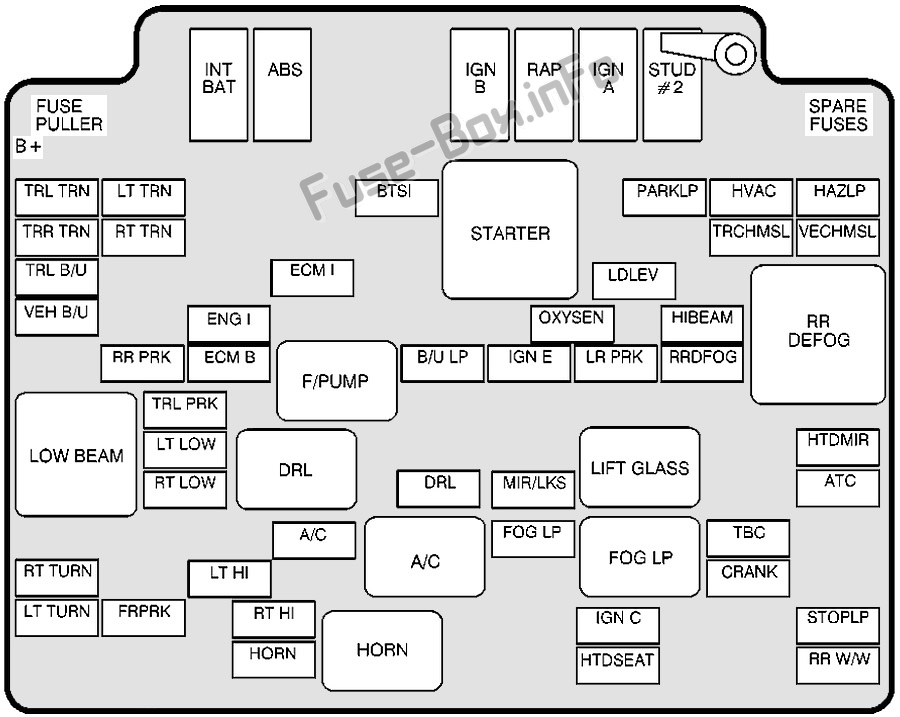

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | Tanım |
|---|---|
| TL TRN | Römorktan sola dönün |
| TR TR TR | Römorktan sağa dönün |
| TL B/U | Römork geri vites lambaları |
| VEH B/U | Araçlar için geri vites lambaları |
| TUR RT | Ön sağ dönüş sinyali |
| LT TURU | Ön sol dönüş sinyali |
| LT TRN | Sol arka dönüş sinyali |
| RT TRN | Sağ arka dönüş sinyali |
| RR PRK | Sağ arka park lambaları |
| TL PRK | Römorklar için park lambaları |
| LT DÜŞÜK | Kısa far, sol |
| TR DÜŞÜK | Sağ kısa far |
| FR PRK | Ön park lambaları |
| INT BAT | I / P sigorta bloğu güç kaynağı |
| FRA | Motor, MAF, CAM, PURGE, RÜZGAR Sensörleri / Solenoidler |
| ECM B | Motor k10trol modülü, yakıt pompası, modül, yağ basıncı |
| karın kasları | Kilitlenme önleyici fren sistemi |
| ECM I | Motor k10trol modülü enjektörleri |
| AC | Klima |
| LT HI | Uzun far, sol |
| RT MERHABA | Uzun far, sağ |
| korna | korna çalmak |
| BTSI | Fren-şanzıman vites kilidi |
| B/U LP | Acil durum ışıkları |
| DRL | Gündüz sürüş farları (d10anıma göre) |
| IGN B | Sütun besleme, IGN 2, 3, 4 |
| YYEP | Tutulan aksesuar gücü |
| LD NIV | Elektr10ik yük dengeleme |
| OKSİSEN | Oksijen sensörü |
| MIR / LKS | Aynalar, Kapı Kilitleri |
| LP SİS | Sis farları |
| IGN E | Motor |
| IGN A | Başlat ve şarj et, IGN 1 |
| Çivi # 2 | Aksesuar güç kaynakları, Elektrikli fren |
| PARK LP | Park lambaları |
| LR PRK | Sol arka park lambaları |
| IGN C | Marş motoru solenoidi, yakıt pompası, PRNDL |
| KOLTUK | Isıtmalı koltuklar |
| özgeçmiş | HVAC sistemi |
| TRCHMSL | Römorkun ortasına yükseğe m10te edilmiş fren lambası |
| SLT KİRİŞ | Kırmızı ışıklar |
| RR DFOG | Arka buğu çözücü |
| Onaylamak | Kamy10 Gövde Bilgisayarı |
| KRANK | Debriyaj anahtarı, NSBU anahtarı |
| HAZ LP | Tehlike ışıkları |
| VECH MSL | Aracın ortasına yükseğe m10te edilmiş fren lambası |
| NKU MIR | Isıtmalı ayna |
| ATC | Otomatik transfer kutusu |
| LP’yi DURDUR | Işıkları durdur |
| Sağ G/Ç | Arka cam sileceği |
