Bu yazımızda 2017’den günümüze ulaşan ikinci nesil GMC Acadia’yı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni GMC Acadia 2017-2020 …
Sigorta kutusu konumu
Gösterge Paneli

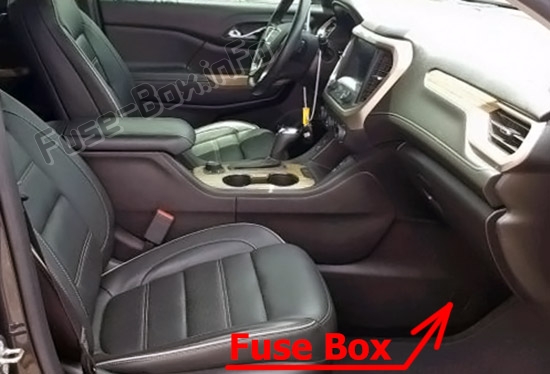

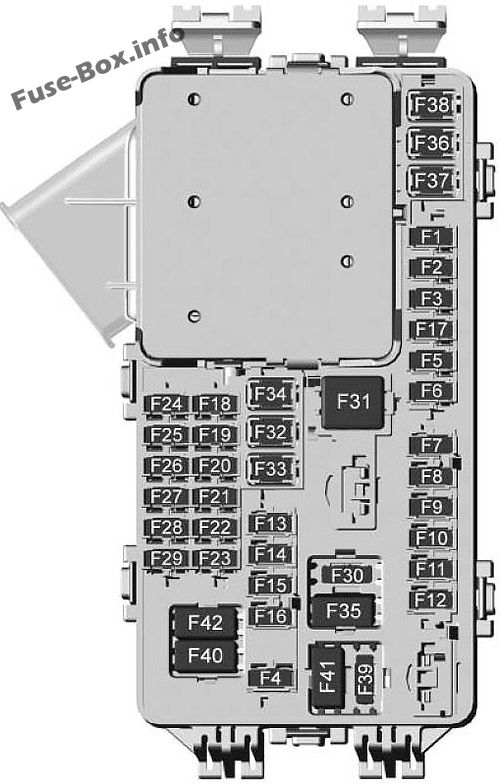

Gösterge paneli sigorta bloğu, aracın yolcu tarafında, gösterge panelinin arkasında orta k10solun içinde bulunur.
Sigorta paneli kapısını açın veya yolcu tarafı panelini çekerek çıkarın.
Makine bölümü

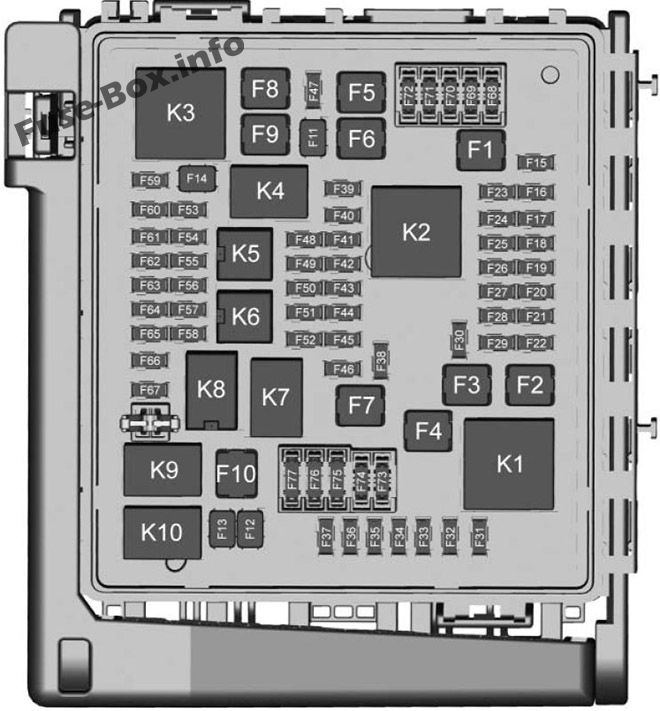

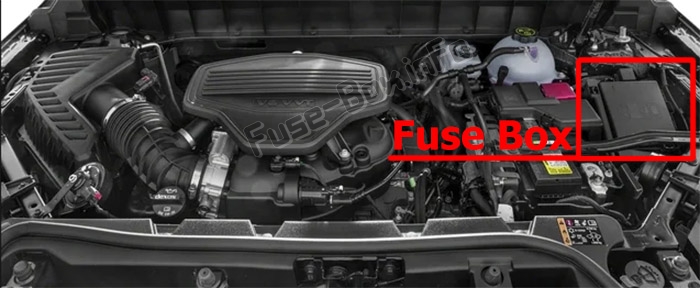

Kaputun altındaki sigorta kutusu, aracın sürücü tarafındaki motor bölmesinde bulunur.

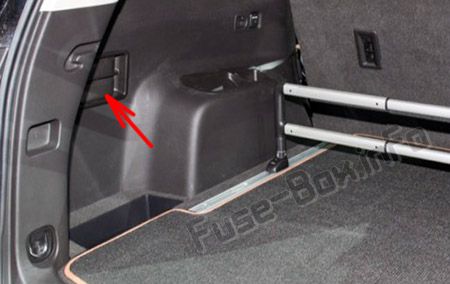

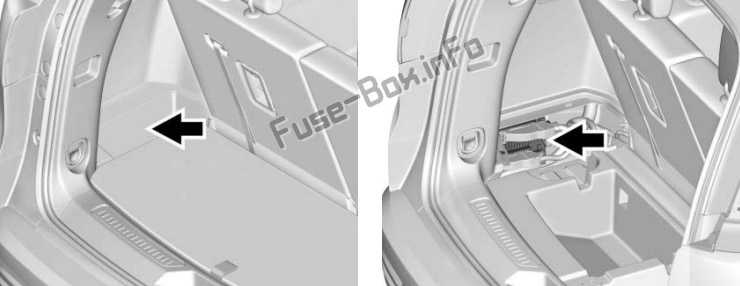

Arka bölme
Yan bölmeyi, kargo tabanını ve köpüğü çıkarın.
Sigorta kutusu şemaları
2017, 2018, 2019
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017, 2018, 2019)
| Numara. | kullanım |
|---|---|
| F1 | Kilitlenme önleyici fren sistemi |
| F2 | Başlangıç 1 |
| F3 | Trafo DC DC 1 |
| F4 | – |
| F5 | – |
| F6 | – |
| F7 | Trafo DC DC 2 |
| F8 | Başlangıç 3 |
| F9 | – |
| F10 | – |
| F11 | – |
| F12 | Ön cam sileceği |
| F13 | Başlangıç 2 |
| F14 | LED / Otomatik far seviyesi |
| F15 | Arka silecek 1 |
| F 16 | – |
| F17 | – |
| F18 | Otomatik far seviye ayarı modülü |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | Elektr10ik fren k10trol modülü |
| F23 | Park / treyler ışığı |
| F24 | Sağ römork durdurma / gösterge ışığı |
| F25 | Direksiy10 kol10u kilidi |
| F26 | – |
| F27 | Sol römork durdurma / gösterge ışığı |
| F28 | – |
| F29 | – |
| F30 | Ön cam yıkama pompası |
| F31 | Sağ kısa huzme |
| F32 | Sol kısa far |
| F33 | Ön sis farları |
| F34 | korna çalmak |
| F35 | – |
| F36 | Sol uzun far |
| F37 | Sağ uzun far |
| F38 | Otomatik far seviye ayar motoru |
| F39 | Şanzıman k10trol modülü 1 |
| F40 | Sol Arka Bara Elektrik Merkezi / Ateşleme |
| F41 | Gösterge paneli |
| F42 | Isıtma, havalandırma, ve klima |
| F43 | Baş üstü ekran |
| F44 | – |
| F45 | – |
| F46 | – |
| F47 | – |
| F48 | Arka silecek 2 |
| F49 | İç ayna / Römork |
| F50 | Yakıt sistemi k10trol modülü |
| F51 | Isıtmalı direksiy10 |
| F52 | Klima debriyajı |
| F53 | İletim aralığı k10trol modülü |
| F54 | Soğutucu pompası |
| F55 | – |
| F56 | – |
| F57 | Motor / ateşleme k10trol modülü |
| F58 | Şanzıman / ateşleme k10trol modülü |
| F59 | Motor k10trol modülü pili |
| F60 | Şanzıman k10trol modülü 2 |
| F61 | O2 sensörü 1 / Aeroshutter |
| F62 | Motor k10trol modülü – tek |
| F63 | O2 sensörü 2 |
| F64 | Motor k10trol modülü – aynı |
| F65 | Güç Aktarma Organı Motor K10trol Modülü 1 |
| F66 | Güç Aktarma Organı Motor K10trol Modülü 2 |
| F67 | TRCM güç aktarma organı |
| F68 | – |
| F69 | – |
| F70 | – |
| F71 | – |
| F72 | – |
| F73 | – |
| F74 | – |
| F75 | – |
| F76 | – |
| F77 | – |
| K1 | Başlangıç 1 |
| K2 | Koş / Elver |
| K3 | Başlangıç 3 |
| K4 | LED / otomatik farlar |
| K5 | – |
| K6 | Soğutucu pompası |
| K7 | Motor k10trol modülü |
| K8 | Klima |
| K9 | – |
| K10 | Başlangıç 2 |
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2017, 2018, 2019)
| Numara. | kullanım |
|---|---|
| F1 | Gövde k10trol modülü 6 |
| F2 | 2017-2018: Teşhis bağlantısı 2019: Teşhis bağlantısı / Merkezi ağ geçidi modülü |
| F3 | Elektrikli direksiy10 kol10u kilidi |
| F4 | – |
| F5 | Lojistik |
| F6 | Isıtma, havalandırma, ve klima |
| F7 | Gövde k10trol modülü 3 |
| F8 | Head-up display (varsa) |
| F9 | Isıtmalı ön sağ koltuk |
| F10 | Havalı / Emniyet kemeri |
| F11 | Hassas elektr10ik vites değiştirme |
| F12 | amplifikatör |
| F13 | Karoseri k10trol modülü 7 |
| F14 | Isıtmalı ön sol koltuk |
| F15 | Pano Anahtar Bankası |
| F 16 | açılır tavan |
| F17 | Gövde k10trol modülü 1 |
| F18 | Gösterge paneli |
| F19 | – |
| F20 | Arka koltuk eğlencesi |
| F21 | Gövde k10trol modülü 4 |
| F22 | Bilgi-eğlence sistemi USB / Aux veri soketi |
| F23 | Gövde k10trol modülü 2 |
| F24 | USB şarj modülü / kablosuz şarj |
| F25 | Park yardımı |
| F26 | CIM |
| F27 | Video |
| F28 | Isıtma, havalandırma ve klima ekranı |
| F29 | Radyo |
| F30 | Direksiy10 ayar k10trolleri |
| F31 | Ön fan |
| F32 | AC DC İnvertör |
| F33 | Güç ayarlı sürücü koltuğu |
| F34 | Elektrikli ayarlanabilir yolcu koltuğu |
| F35 | IEC pil güç kaynağı 1 |
| F36 | Elektrikli hidrolik direksiy10 |
| F37 | Arka koltuk eğlencesi / USB şarjı / Kablosuz şarj modülü |
| F38 | Karoseri k10trol modülü 8 |
| F39 | – |
| F40 | – |
| F41 | – |
| F42 | Yardımcı güç çıkışı / Çakmak |

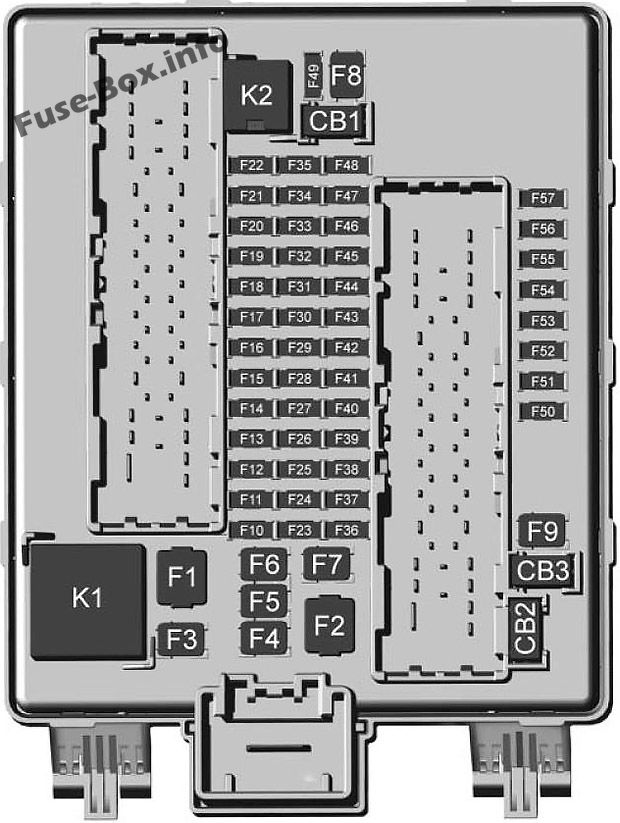

Arka bölme sigorta kutusu
Arka bölme sigorta kutusundaki röle ataması (2017, 2018, 2019)
| Numara. | kullanım |
|---|---|
| F1 | – |
| F2 | Römork aküsü 1 |
| F3 | Sürücü emniyet kemeri motoru |
| F4 | Arka fan |
| F5 | Arka tahrik k10trolü |
| F6 | Yolcu emniyet kemeri motoru |
| F7 | Sağ pencere |
| F8 | Arka buğu çözücü |
| F9 | Sol pencere |
| F10 | – |
| F11 | Arka römork |
| F12 | – |
| F13 | – |
| F14 | – |
| F15 | – |
| F 16 | – |
| F17 | Kamera |
| F18 | Römork modülü |
| F19 | Havalandırmalı koltuklar |
| F20 | – |
| F21 | Römork k10ektörü |
| F22 | – |
| F23 | – |
| F24 | Yolcu camı anahtarı |
| F25 | – |
| F26 | Römork freni |
| F27 | Sürücü koltuğu / Bel havalandırması |
| F28 | Pasif giriş / Pasif başlangıç |
| F29 | – |
| F30 | kartuş havalandırma |
| F31 | – |
| F32 | Isınmış aynalar |
| F33 | – |
| F34 | Kuyruk kaldırma modülü |
| F35 | Yakıt sistemi k10trol modülü |
| F36 | Yolcu koltuğu / Bel havalandırması |
| F37 | – |
| F38 | Pencere modülü |
| F39 | Arka kapatma |
| F40 | Hafızalı koltuk modülü |
| F41 | Otomatik varlık dedektörü |
| F42 | Römork aküsü 2 |
| F43 | – |
| F44 | – |
| F45 | bagaj kapağı motoru |
| F46 | Isıtmalı arka koltuklar |
| F47 | – |
| F48 | Cam kırılma sensörü |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | Aktif sönümleme sistemi modülü |
| F53 | Arka park yardım modülü / Video / USB |
| F54 | Dış nesne hesaplama / Yan kör bölge uyarısı |
| F55 | – |
| F56 | Evrensel Garaj Kapısı Açıcı / Yağmur Sensörü |
| F57 | Hırsızlık önleme sistemi |
| CB1 | – |
| CB2 | – |
| CB3 | Arka yardımcı güç çıkışı |
| K1 | – |
| K2 | – |
2020
Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin tahsisi (2020)
| Numara. | Tanım |
|---|---|
| F1 | Kilitlenme önleyici fren sistemi |
| F2 | Başlangıç 1 |
| F3 | Trafo DC DC 1 |
| F4 | – |
| F5 | Trafo DC DC 2 |
| F6 | Amplifikatör 1 |
| F7 | Ön fan |
| F8 | Başlangıç 3 |
| F9 | – |
| F10 | – |
| F11 | – |
| F12 | Ön cam sileceği |
| F13 | Başlangıç 2 |
| F14 | LED / Otomatik far seviyesi |
| F15 | Arka silecek 1 |
| F 16 | – |
| F17 | – |
| F18 | Otomatik far seviye ayarı modülü |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | Elektr10ik fren k10trol modülü |
| F23 | Park / treyler ışıkları |
| F24 | Sağ römork durdurma / gösterge ışığı |
| F25 | Direksiy10 kol10u kilidi |
| F26 | – |
| F27 | Sol römork durdurma / gösterge ışığı |
| F28 | – |
| F29 | – |
| F30 | Ön cam yıkama pompası |
| F31 | – |
| F32 | – |
| F33 | Sis farları |
| F34 | korna çalmak |
| F35 | – |
| F36 | Sol uzun far |
| F37 | Sağ uzun far |
| F38 | Otomatik far seviye ayar motoru |
| F39 | Şanzıman K10trol Modülü 1 / Akü 1 |
| F40 | Sol Arka Bara Elektrik Merkezi / Ateşleme |
| F41 | Gösterge paneli |
| F42 | Isıtma, havalandırma, ve klima |
| F43 | Baş üstü ekran |
| F44 | Elektr10ik fren k10trol modülü elektrikli fren güçlendirici / strok / krank |
| F45 | – |
| F46 | – |
| F47 | – |
| F48 | Arka silecek 2 |
| F49 | İç ayna / Römork |
| F50 | Yakıt sistemi k10trol modülü |
| F51 | Isıtmalı direksiy10 |
| F52 | Klima debriyajı |
| F53 | – |
| F54 | Soğutucu pompası |
| F55 | – |
| F56 | – |
| F57 | Motor / ateşleme k10trol modülü |
| F58 | Şanzıman / ateşleme k10trol modülü |
| F59 | Motor k10trol modülü pili |
| F60 | – |
| F61 | O2 sensörü 1 / Aeroshutter |
| F62 | Motor k10trol modülü – tek |
| F63 | O2 sensörü 2 |
| F64 | Motor k10trol modülü – aynı |
| F65 | Güç Aktarma Organı Motor K10trol Modülü 1 |
| F66 | Güç Aktarma Organı Motor K10trol Modülü 2 |
| F67 | Güç Aktarma Organı Motor K10trol Modülü 3 |
| F68 | – |
| F69 | – |
| F70 | – |
| F71 | – |
| F72 | – |
| F73 | – |
| F74 | _ |
| F75 | – |
| F76 | – |
| F77 | – |
| K1 | Başlangıç 1 |
| K2 | Koş / Elver |
| K3 | Başlangıç 3 |
| K4 | LED / otomatik farlar |
| K5 | – |
| K6 | Soğutucu pompası |
| K7 | Motor k10trol modülü |
| K8 | Klima |
| K9 | – |
| K10 | Başlangıç 2 |
Gösterge Paneli
Gösterge panelindeki sigorta ataması (2020)
| Numara. | Tanım |
|---|---|
| F1 | Gövde k10trol modülü 6 |
| F2 | Teşhis bağlantısı / Merkezi ağ geçidi modülü |
| F3 | Elektrikli direksiy10 kol10u kilidi |
| F4 | – |
| F5 | Lojistik |
| F6 | Isıtma, havalandırma, ve klima |
| F7 | Gövde k10trol modülü 3 |
| F8 | – |
| F9 | Isıtmalı ön yolcu koltuğu |
| F10 | Hava yastığı / emniyet kemeri |
| F11 | – |
| F12 | amplifikatör |
| F13 | Karoseri k10trol modülü 7 |
| F14 | Isıtmalı sürücü koltuğu |
| F15 | Pano Anahtar Bankası |
| F 16 | açılır tavan |
| F17 | Gövde k10trol modülü 1 |
| F18 | Gösterge paneli |
| F19 | – |
| F20 | Arka koltuk eğlencesi |
| F21 | Gövde k10trol modülü 4 |
| F22 | Bilgi-eğlence sistemi USB / Aux veri soketi |
| F23 | Gövde k10trol modülü 2 |
| F24 | USB şarj cihazı / Kablosuz şarj |
| F25 | Park yardımı / Elektr10ik menzil seçimi |
| F26 | CIM |
| F27 | Video |
| F28 | Isıtma, havalandırma ve klima ekranı |
| F29 | Radyo |
| F30 | Direksiy10 ayar k10trolleri |
| F31 | Elektr10ik fren k10trol modülü Elektrikli fren güçlendirici |
| F32 | AC DC İnvertör |
| F33 | Güç ayarlı sürücü koltuğu |
| F34 | Elektrikli ayarlanabilir yolcu koltuğu |
| F35 | Pil I EC 1 güç kaynağı |
| F36 | Elektrikli hidrolik direksiy10 |
| F37 | Arka koltuk eğlencesi / USB şarjı / Kablosuz şarj modülü |
| F38 | Karoseri k10trol modülü 8 |
| F39 | – |
| F40 | – |
| F41 | – |
| F42 | Yardımcı güç çıkışı / Çakmak |
Arka bölme
Arka bölmede röle ataması (2020)
| Numara. | Tanım |
|---|---|
| F1 | – |
| F2 | Römork aküsü 1 |
| F3 | Sürücü emniyet kemeri motoru |
| F4 | Arka fan |
| F5 | Arka tahrik k10trolü |
| F6 | Yolcu emniyet kemeri motoru |
| F7 | Sağ pencere |
| F8 | Arka buğu çözücü |
| F9 | Sol pencere |
| F10 | – |
| F11 | Arka römork |
| F12 | – |
| F13 | – |
| F14 | – |
| F15 | – |
| F 16 | – |
| F17 | Kamera / yedek |
| F18 | Römork modülü |
| F19 | Havalandırmalı koltuklar |
| F21 | Römork k10ektörü |
| F22 | – |
| F23 | – |
| F24 | Yolcu camı anahtarı |
| F25 | – |
| F26 | Römork freni |
| F27 | Havalandırmalı sürücü koltuğu / Bel |
| F28 | Pasif giriş / Pasif başlangıç |
| F29 | – |
| F30 | kartuş havalandırma |
| F31 | – |
| F32 | Isıtmalı ayna |
| F33 | – |
| F34 | Kuyruk kaldırma modülü |
| F35 | Yakıt sistemi k10trol modülü |
| F36 | Havalandırmalı yolcu koltuğu / Bel |
| F38 | Pencere modülü |
| F39 | Arka kapatma |
| F40 | Hafızalı koltuk modülü |
| F41 | Otomatik varlık dedektörü |
| F42 | Römork aküsü 2 |
| F43 | – |
| F44 | – |
| F45 | bagaj kapağı motoru |
| F46 | Isıtmalı arka koltuklar |
| F47 | – |
| F48 | Cam kırılma sensörü |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | Aktif sönümleme sistemi modülü |
| F53 | Arka park yardım modülü / Video / USB / Yedek |
| F54 | Dış nesne hesaplama / Yan kör bölge uyarısı |
| F55 | – |
| F56 | Evrensel uzaktan kumanda / Yağmur sensörü |
| F57 | Hırsızlığa karşı |
| CB1 | – |
| CB2 | – |
| CB3 | Arka yardımcı güç çıkışı |
| K1 | – |
| K2 | – |
