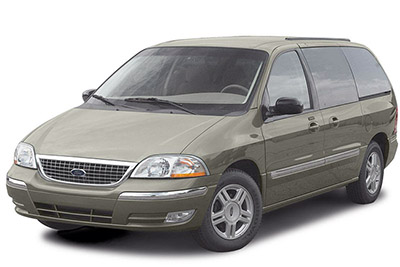

Bu yazıda 1999’dan 2003’e kadar üretilen ikinci nesil Ford Windstar’ı ele alıyoruz. Burada
İçindekiler
Ford Windstar 1999-2003 Sigorta Düzenlemesi
Sigorta kutusu konumu
Yolcu bölmesi

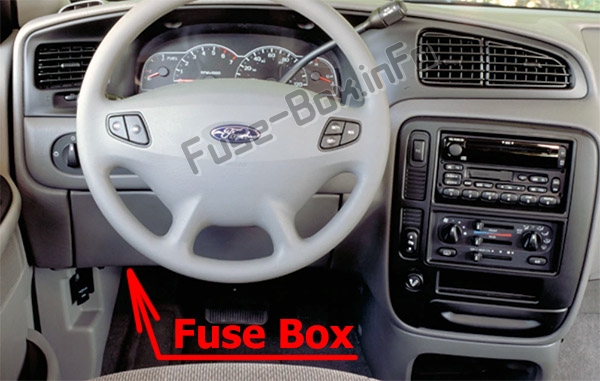

Sigorta paneli, gösterge panelinin altında solda bulunur.

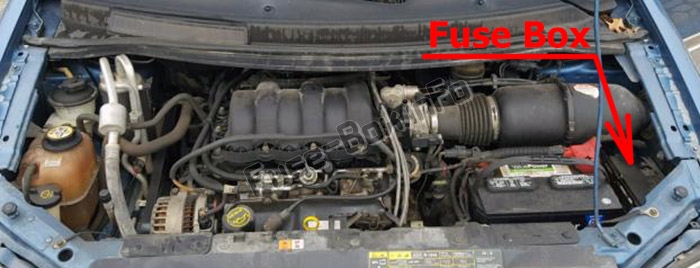

Makine bölümü
Sigorta kutusu şemaları
1999
Yolcu bölmesi

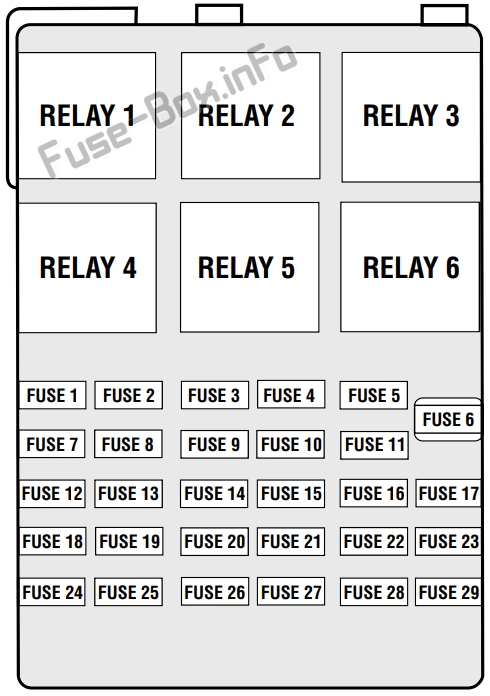

Yolcu bölmesindeki sigorta yerleşimi (1999-2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Sağ Kademeli Kuyu Işığı, Sol Kademeli Kuyu Işığı, Sağ Su Birikintisi Lambası, Sol Su Birikintisi Lambası, Sol 2. Sıra Okuma Işığı, Sağ 2. Sıra Okuma Işığı, Sağ Yön Okuma Işığı 3. sıra sol, 3. sıra okuma lambası sağ, yükleme lambası, kubbe lambası, okuma lambası, sol Vizör / iç ışık, sağ vizör / iç ışık |
| 2 | 25A | Torpido gözü lambası, sol I / P ön aydınlatma lambası, sağ I / P iç aydınlatma lambası, çekme modülü |
| 3 | 10 A | Elektrikli ayna motoru sol, elektrikli ayna motoru sağ |
| 4 | – | Kullanılmamış |
| 5 | 20A | I/P Güç Noktası |
| 6 | 15A | Radyo, CD değiştirici, uzaktan anahtarsız giriş modülü, sağ ve sol PSD (elektrikli sürgülü kapı) modülü, arka koltuk radyo kumandası |
| 7 | 15A | Sol arka dönüş sinyali, sağ geri vites lambası, sağ fren lambası, sağ arka park lambası, sağ kayıt lambası, sol kayıt lambası, sol geri vites lambası |
| 8 | 20A | Arka elektr10ik modül, sağ / sağ / sol kayar kapı / bagaj kapağı kilitleme motorları, yardımcı. Hava karıştırma kapı motoru, Aux. Pnömatik modda kapı motoru |
| 9 | 10 A | Küme, PATS alıcı-verici, güç aktarma sistemi k10trol modülü rölesi (bobin) |
| 10 | 10 A | Isıtmalı arka ışık rölesi (bobin), hız k10trol modülü, ABS modülü, grup, ön sıcaklık karıştırma kapı aktüatörü, vites kilidi solenoidi, güç aktarma sistemi k10trol modülü, sağ sürgülü kapı modülü ve sol, geri algılama sistemi, ön klima k10trol kafası |
| 11 | 10 A | Elektrikli fren k10trolörü, vites kilidi solenoidi, arka elektr10ik modül |
| 12 | 20A | Yüksek merkez fren lambası, çekme modülü |
| 13 | 10 A | Sağ arka dönüş sinyali, sol fren lambası, sol arka park lambası |
| 14 | 10 A | Otomatik ışık sensörü, şanzıman overdrive geçersiz kılma anahtarı, ön elektr10ik modül, pusula modülü, elektrokromatik dikiz aynası, elektrikli sürgülü kapı üst k10sol anahtarı |
| 15 | – | Kullanılmamış |
| 16 | 10 A | Grup, arka elektr10ik modül |
| 17 | 20A | Çakmak / Powerpoint, Datalink k10ektörü |
| 18 | 10 A | Sol Çeyrek Cam Motoru, Sağ Çeyrek Cam Motoru, Sağ Cam Anahtarı Arka Işığı, Sağ Kilit Anahtarı Arka Işığı, Ana K10trol Anahtarı Arka Işığı (Sol), Radyo |
| 19 | 10 A | Marş kesme rölesi (bobin) |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 10 A | Sol ısıtmalı ayna, sağ ısıtmalı ayna |
| 23 | 20A | Gövde PowerPoint, Yardımcı Blower Rölesi # 1 ve # 2 |
| 24 | – | Kullanılmamış |
| 25 | 10 A | Radyo |
| 26 | 10 A | Modül hava yastığı |
| 27 | – / 15A | 1999: Kullanılmıyor 2000: Elektrikli ayarlanabilir pedallar |
| 28 | 10 A | Grup |
| 29 | – | Kullanılmamış |
| röle 1 | – | Anahtarlı Sistem Güç Rölesi # 4 |
| röle 2 | – | Aksesuar gecikme rölesi |
| röle 3 | – | Ön fan motoru rölesi |
| röle 4 | – | Anahtarlı Sistem Güç Rölesi # 3 |
| röle 5 | – | Arka buz çözme rölesi |
| röle 6 | – | Yardımcı Fan Motor Rölesi |
Makine bölümü

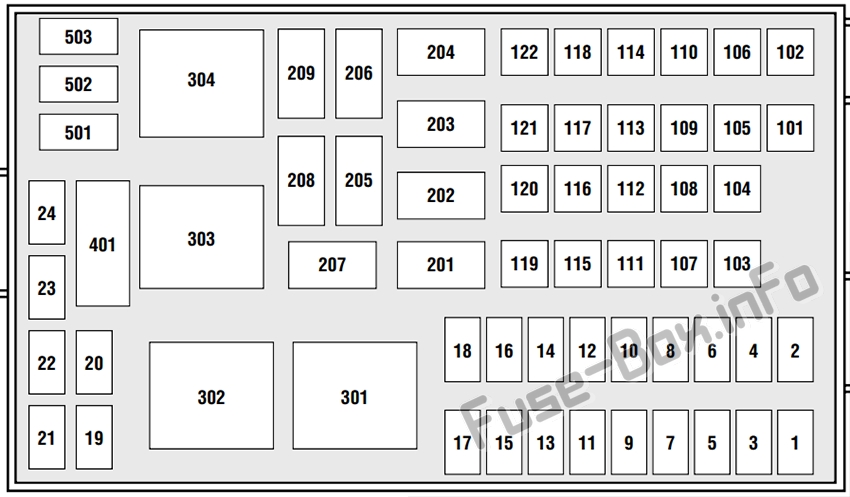

Motor bölmesindeki sigorta yerleşimi (1999)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Güç Aktarma Organı K10trol Modülü Rölesi |
| 2 | 10 A | Güç aktarma sistemi k10trol modülü, ön elektr10ik modülü |
| 3 | 10 A | Klima kompresörü debriyajı |
| 4 | 25A | Kornalar, Korna rölesi (bobin) |
| 5 | 15A | Yakıt pompası motoru, güç aktarma sistemi k10trol modülü |
| 6 | 30A | Ön silecek motoru, ön silecek rölesi, ön yıkama pompası, FEM |
| 7 | 25A | Arka silecek motoru, arka yıkayıcı pompası, arka silecek rölesi (bobin) |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | – | Kullanılmamış |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 15A | Sağ far (kısa huzme ve uzun huzme) |
| 16 | 15A | Sol far (kısa huzme ve uzun huzme) |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 15A | AX4S transaks, buhar yönetim valfi, A / C debriyaj röle bobini, EGR k10trol solenoidi, H02S # 11 motor yakıt k10trol sensörü, H02S # 21 motor yakıt k10trol sensörü, katalizör sensörü H02S # 12, katalizör izleme sensörü H02S # 22, bid10 havalandırma Solenoidi |
| 20 | 15A | Ateşleme bobini, emme havası k10trol valfi, yakıt enjektörleri # 1, # 2, # 3, # 4, # 5, # 6, kütle hava akış sensörü, yakıt pompası röle bobini Yakıt, Emme Manifoldu Kanal K10trolü, Yüksek Hızlı Soğutma Fanı Röle Bobini, Düşük Hızlı Soğutma Fanı Röle Bobini, Güç Aktarma Organı K10trol Modülü |
| 21 | 10 A | Ön elektr10ik modül (sol kapı kilit motoru) |
| 22 | 15A | Sağ ön park lambası, ön sağ dönüş sinyali, sağ ön viraj lambası |
| 23 | 15A | Sol ön park lambası, sol ön dönüş sinyali, sol ön viraj lambası |
| 24 | – | Kullanılmamış |
| 101 | 40A | Modül ABS |
| 102 | 40A | Modül ABS |
| 103 | 40A | Röle SSP4, Röle SSP4 (bobin) |
| 104 | 40A | LH elektrikli koltuk motorları, LH elektrikli bel motoru |
| 105 | 30A | Marş solenoidi, k10tak anahtarı |
| 106 | 30A | Aksesuar gecikmeli röle, gecikmeli aksesuar rölesi (bobin), ön elektr10ik modül, RHF cam motoru |
| 107 | 50A | Sağ / Sol Motor Soğutma Fanı Motorları, Soğutma Fanı Düşme Direnci |
| 108 | 40A | SSP2 rölesi, SSP2 rölesi (bobin) |
| 109 | 40A | SSP1 rölesi, SSP1 rölesi (bobin) |
| 110 | 50A | RH elektrikli kayar kapı modülü |
| 111 | – | Kullanılmamış |
| 112 | 30A | Elektrikli fren k10trolörü |
| 113 | 30A | Ön elektr10ik modül (sol cam motoru) |
| 114 | 40A | SSP3 rölesi, SSP3 rölesi (bobin) |
| 115 | 50A | Otobüs # 2 sigorta bağlantı kutusu |
| 116 | 30A | Isıtmalı arka ışık rölesi |
| 117 | 40A | Yardımcı fan rölesi (bobin), yardımcı fan motoru |
| 118 | 50A | LH elektrikli kayar kapı modülü |
| 119 | 30A | Otobüs #1 sigorta bağlantı kutusu |
| 120 | 40A | Ön fan rölesi (bobin), ön fan motoru |
| 121 | 20A | K10tak anahtarı, arka buz çözme rölesi (bobin) |
| 122 | 40A | Sağdan elektrikli koltuk motorları, Sağdan elektrikli bel motoru |
| 201 | – | Kullanılmamış |
| 202 | – | Ön silecek açma/kapama rölesi |
| 203 | – | Arka silecek rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Korna rölesi |
| 206 | – | Kullanılmamış |
| 207 | – | Yakıt pompası rölesi |
| 208 | – | Kullanılmamış |
| 209 | – | Ön silecek yüksek / düşük röle |
| 301 | – | Röle SSP2 |
| 302 | – | Kesinti rölesini başlat |
| 303 | – | Röle SSP1 |
| 304 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 401 | – | Kullanılmamış |
| 501 | – | Güç aktarma sistemi k10trol modülü diyotu |
| 502 | – | A / C debriyaj diyotu |
| 503 | – | Kullanılmamış |
2000
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (1999-2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Sağ Kademeli Kuyu Işığı, Sol Kademeli Kuyu Işığı, Sağ Su Birikintisi Lambası, Sol Su Birikintisi Lambası, Sol 2. Sıra Okuma Işığı, Sağ 2. Sıra Okuma Işığı, Sağ Yön Okuma Işığı 3. sıra sol, 3. sıra okuma lambası sağ, yükleme lambası, kubbe lambası, okuma lambası, sol Vizör / iç ışık, sağ vizör / iç ışık |
| 2 | 25A | Torpido gözü lambası, sol I / P ön aydınlatma lambası, sağ I / P iç aydınlatma lambası, çekme modülü |
| 3 | 10 A | Elektrikli ayna motoru sol, elektrikli ayna motoru sağ |
| 4 | – | Kullanılmamış |
| 5 | 20A | I/P Güç Noktası |
| 6 | 15A | Radyo, CD değiştirici, uzaktan anahtarsız giriş modülü, sağ ve sol PSD (elektrikli sürgülü kapı) modülü, arka koltuk radyo kumandası |
| 7 | 15A | Sol arka dönüş sinyali, sağ geri vites lambası, sağ fren lambası, sağ arka park lambası, sağ kayıt lambası, sol kayıt lambası, sol geri vites lambası |
| 8 | 20A | Arka elektr10ik modül, sağ / sağ / sol kayar kapı / bagaj kapağı kilitleme motorları, yardımcı. Hava karıştırma kapı motoru, Aux. Pnömatik modda kapı motoru |
| 9 | 10 A | Küme, PATS alıcı-verici, güç aktarma sistemi k10trol modülü rölesi (bobin) |
| 10 | 10 A | Isıtmalı arka ışık rölesi (bobin), hız k10trol modülü, ABS modülü, grup, ön sıcaklık karıştırma kapı aktüatörü, vites kilidi solenoidi, güç aktarma sistemi k10trol modülü, sağ sürgülü kapı modülü ve sol, geri algılama sistemi, ön klima k10trol kafası |
| 11 | 10 A | Elektrikli fren k10trolörü, vites kilidi solenoidi, arka elektr10ik modül |
| 12 | 20A | Yüksek merkez fren lambası, çekme modülü |
| 13 | 10 A | Sağ arka dönüş sinyali, sol fren lambası, sol arka park lambası |
| 14 | 10 A | Otomatik ışık sensörü, şanzıman overdrive geçersiz kılma anahtarı, ön elektr10ik modül, pusula modülü, elektrokromatik dikiz aynası, elektrikli sürgülü kapı üst k10sol anahtarı |
| 15 | – | Kullanılmamış |
| 16 | 10 A | Grup, arka elektr10ik modül |
| 17 | 20A | Çakmak / Powerpoint, Datalink k10ektörü |
| 18 | 10 A | Sol Çeyrek Cam Motoru, Sağ Çeyrek Cam Motoru, Sağ Cam Anahtarı Arka Işığı, Sağ Kilit Anahtarı Arka Işığı, Ana K10trol Anahtarı Arka Işığı (Sol), Radyo |
| 19 | 10 A | Marş kesme rölesi (bobin) |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 10 A | Sol ısıtmalı ayna, sağ ısıtmalı ayna |
| 23 | 20A | Gövde PowerPoint, Yardımcı Blower Rölesi # 1 ve # 2 |
| 24 | – | Kullanılmamış |
| 25 | 10 A | Radyo |
| 26 | 10 A | Modül hava yastığı |
| 27 | – / 15A | 1999: Kullanılmıyor 2000: Elektrikli ayarlanabilir pedallar |
| 28 | 10 A | Grup |
| 29 | – | Kullanılmamış |
| röle 1 | – | Anahtarlı Sistem Güç Rölesi # 4 |
| röle 2 | – | Aksesuar gecikme rölesi |
| röle 3 | – | Ön fan motoru rölesi |
| röle 4 | – | Anahtarlı Sistem Güç Rölesi # 3 |
| röle 5 | – | Arka buz çözme rölesi |
| röle 6 | – | Yardımcı Fan Motor Rölesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Güç Aktarma Organı K10trol Modülü Rölesi |
| 2 | 10 A | Güç aktarma sistemi k10trol modülü, ön elektr10ik modülü |
| 3 | 10 A | Klima kompresörü debriyajı |
| 4 | 25A | Kornalar, Korna rölesi (bobin) |
| 5 | 15A | Yakıt pompası motoru, güç aktarma sistemi k10trol modülü |
| 6 | 30A | Ön silecek motoru, ön silecek rölesi, ön yıkama pompası, FEM |
| 7 | 25A | Arka silecek motoru, arka yıkayıcı pompası, arka silecek rölesi (bobin) |
| 8 | – | Kullanılmamış |
| 9 | 15A | Sağ far (kısa huzme ve uzun huzme) |
| 10 | 15A | Sağ ön park lambası, ön sağ dönüş sinyali, sağ ön viraj lambası |
| 11 | 15A | Sol ön park lambası, sol ön dönüş sinyali, sol ön viraj lambası |
| 12 | 15A | Sol far (kısa huzme ve uzun huzme) |
| 13 | – | Kullanılmamış |
| 14 | 10 A | Ön elektr10ik modül (sol kapı kilit motoru) |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 15A | AX4S transaks, buhar yönetim valfi, A / C debriyaj röle bobini, EGR k10trol solenoidi, H02S # 11 motor yakıt k10trol sensörü, H02S # 21 motor yakıt k10trol sensörü, katalizör sensörü H02S # 12, katalizör izleme sensörü H02S # 22, bid10 havalandırma Solenoidi |
| 20 | 15A | Ateşleme bobini, emme havası k10trol valfi, yakıt enjektörleri # 1, # 2, # 3, # 4, # 5, # 6, kütle hava akış sensörü, yakıt pompası röle bobini Yakıt, Emme Manifoldu Kanal K10trolü, Yüksek Hızlı Soğutma Fanı Röle Bobini, Düşük Hızlı Soğutma Fanı Röle Bobini, Güç Aktarma Organı K10trol Modülü |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 101 | 40A | Modül ABS |
| 102 | 40A | Modül ABS |
| 103 | 40A | Röle SSP4, Röle SSP4 (bobin) |
| 104 | 40A | LH elektrikli koltuk motorları, LH elektrikli bel motoru |
| 105 | 30A | Marş solenoidi, k10tak anahtarı |
| 106 | 30A | Aksesuar gecikmeli röle, gecikmeli aksesuar rölesi (bobin), ön elektr10ik modül, RHF cam motoru |
| 107 | 50A | Sağ / Sol Motor Soğutma Fanı Motorları, Soğutma Fanı Düşme Direnci |
| 108 | – | Kullanılmamış |
| 109 | – | Kullanılmamış |
| 110 | 50A | RH elektrikli kayar kapı modülü |
| 111 | – | Kullanılmamış |
| 112 | 30A | Elektrikli fren k10trolörü |
| 113 | 30A | Ön elektr10ik modül (sol cam motoru) |
| 114 | 40A | SSP3 rölesi, SSP3 rölesi (bobin) |
| 115 | 50A | Otobüs # 2 sigorta bağlantı kutusu |
| 116 | 30A | Isıtmalı arka ışık rölesi |
| 117 | 40A | Yardımcı fan rölesi (bobin), yardımcı fan motoru |
| 118 | 50A | LH elektrikli kayar kapı modülü |
| 119 | 30A | Otobüs #1 sigorta bağlantı kutusu |
| 120 | 40A | Ön fan rölesi (bobin), ön fan motoru |
| 121 | 20A | K10tak anahtarı, arka buz çözme rölesi (bobin) |
| 122 | 40A | Sağdan elektrikli koltuk motorları, Sağdan elektrikli bel motoru |
| 201 | – | Kullanılmamış |
| 202 | – | Ön silecek açma/kapama rölesi |
| 203 | – | Arka silecek rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Korna rölesi |
| 206 | – | Kullanılmamış |
| 207 | – | Yakıt pompası rölesi |
| 208 | – | Kullanılmamış |
| 209 | – | Ön silecek yüksek / düşük röle |
| 301 | – | Kullanılmamış |
| 302 | – | Kesinti rölesini başlat |
| 303 | – | Kullanılmamış |
| 304 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 401 | – | Kullanılmamış |
| 501 | – | Güç aktarma sistemi k10trol modülü diyotu |
| 502 | – | A / C debriyaj diyotu |
| 503 | – | Kullanılmamış |
2001
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2001, 2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Sağ Kademeli Kuyu Işığı, Sol Kademeli Kuyu Işığı, Sağ Su Birikintisi Lambası, Sol Su Birikintisi Lambası, Sol 2. Sıra Okuma Işığı, Sağ 2. Sıra Okuma Işığı, Sağ El Okuma Işığı Sol 3. Sıra, Sağ 3. Sıra Okuma Işığı, Şarj Işığı, Kubbe Işığı, Okuma Işığı, Sol Siperlik / Ön Aydınlatma Lambası, Sağ Siperlik / İç Aydınlatma Lambası, Uzaktan Anahtarsız Giriş Tuş Takımı, Sola Dönüş Sinyali Aynası, Sağa Dönüş Sinyali Aynası |
| 2 | 25A | Torpido gözü ışığı, sol I / P iç aydınlatma ışığı, sağ I / P iç aydınlatma ışığı, video kaset oynatıcı |
| 3 | 15A | Sol elektrikli ayna motoru, sağ elektrikli ayna motoru, ayarlanabilir pedal motoru, hafıza modülü (varsa) |
| 4 | – | Kullanılmamış |
| 5 | 20A | K10sol güç noktası |
| 6 | 15A | Radyo, CD değiştirici, uzaktan anahtarsız giriş modülü, sağ ve sol PSD (elektrikli sürgülü kapı) modülü, arka koltuk radyo kumandası (varsa), arka koltuk eğlence modülü (varsa) |
| 7 | 15A | Sol arka dönüş sinyali, sağ geri vites lambası, sağ fren lambası, sağ arka park lambası, sağ kayıt lambası, sol kayıt lambası, sol geri vites lambası |
| 8 | 20A | Arka Elektr10ik Modül (Sağ / Sağ / Sol Sürme / Arka Kaldırma Sürgülü Kapı Kilit Motorları, Yardımcı Hava Karışım Kapı Motoru, Yardımcı Hava Modu Kapı Motoru) |
| 9 | 10 A | Küme, güç aktarma sistemi k10trol modülü rölesi (bobin) |
| 10 | 15A | Isıtmalı arka ışık rölesi (bobin), hız k10trol modülü, ABS modülü veya IVD modülü, ısıtmalı koltuk anahtarı (RH / LH) (varsa), ısıtmalı koltuk modülü (RH / LH) (varsa), grup, ön sıcaklık karışımlı kapı aktüatörü , fren kolu kilitleme solenoidi, aktarma organları k10trol modülü, sağ ve sol elektrikli kayar kapı modülü, geri vites algılama sistemi, ön klima k10trol başlığı, sensörlü direksiy10 açısı (varsa) |
| 11 | 15A | Elektrikli fren k10trolörü, vites kilidi solenoidi, arka elektr10ik modül |
| 12 | 20A | Yükseltilmiş merkezi fren lambası |
| 13 | 10 A | Sağ arka dönüş sinyali, sol fren lambası, sol arka park lambası |
| 14 | 10 A | Otomatik ışık sensörü, şanzıman overdrive geçersiz kılma anahtarı, ön elektr10ik modül, pusula modülü, elektrokromatik dikiz aynası, elektrikli sürgülü kapı üst k10sol anahtarı |
| 15 | 20A | K10sol güç noktası |
| 16 | 10 A | Grup |
| 17 | 20A | Çakmak / Powerpoint, Datalink k10ektörü |
| 18 | 15A | Sol Çeyrek Cam Motoru, Sağ Çeyrek Cam Motoru, Sağ Cam Anahtarı Arka Işığı, Sağ Kilit Anahtarı Arka Işığı, Ana K10trol Anahtarı Arka Işığı (Sol), Radyo, Video Kaset Oynatıcı, Sıvı kristalde Ekran, ön elektr10ik modül |
| 19 | 10 A | Marş kesme rölesi (bobin) |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 10 A | Sol ısıtmalı ayna, sağ ısıtmalı ayna |
| 23 | 20A | Powerpoint gövdesi, yardımcı fan rölesi n° 1 ve n° 2 |
| 24 | – | Kullanılmamış |
| 25 | 10 A | Radyo (Hırsızlığa Karşı Koruma) |
| 26 | 10 A | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma göstergesi, yolcu koltuğu ağırlık basınç sensörü ECU |
| 27 | – | Kullanılmamış |
| 28 | 10 A | Grup |
| 29 | – | Kullanılmamış |
| röle 1 | – | Anahtarlı Sistem Güç Rölesi # 4 |
| röle 2 | – | Aksesuar gecikme rölesi |
| röle 3 | – | Ön fan motoru rölesi |
| röle 4 | – | Anahtarlı Sistem Güç Rölesi # 3 |
| röle 5 | – | Arka buz çözme rölesi |
| röle 6 | – | Yardımcı Fan Motor Rölesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2001)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Güç Aktarma Organı K10trol Modülü Rölesi |
| 2 | 10 A | Güç aktarma sistemi k10trol modülü, ön elektr10ik modülü |
| 3 | 10 A | Klima kompresörü debriyajı |
| 4 | 25 1 | Kornalar, Korna rölesi (bobin) |
| 5 | 15 1 | Yakıt pompası motoru, güç aktarma sistemi k10trol modülü |
| 6 | 30A | Ön silecek motoru, ön silecek rölesi, ön yıkama pompası, FEM |
| 7 | 25 1 | Arka silecek motoru, arka yıkayıcı pompası, arka silecek rölesi (bobin) |
| 8 | – | Kullanılmamış |
| 9 | 15 1 | Sağ far (kısa huzme ve uzun huzme) |
| 10 | 15 1 | Sağ ön park lambası, sağ ön sinyal lambası, sağ ön viraj lambası, sağ ön yardımcı sürüş lambası |
| 11 | 15 1 | Sol ön park lambası, sol ön dönüş sinyali, sol ön viraj lambası, sol ön, yardımcı sürüş lambası |
| 12 | 15 1 | Sol far (kısa huzme ve uzun huzme) |
| 13 | 10 A | Alternatör alanı algılama |
| 14 | 10 A | Ön elektr10ik modül (sol kapı kilit motoru) |
| 15 | 20A | T / T park lambaları |
| 16 | 20A | T / T Dönüş Sinyalleri |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 15 1 | AX4S transaks, buhar yönetim valfi, A / C debriyaj röle bobini, EGR k10trol solenoidi, HO2S # 11 motor yakıt k10trol sensörü, HO2S # 21 motor yakıt k10trol sensörü, katalizör m10itörü HO2S Sensörü # 12, Katalizör M10itörü HO2S Sensörü # 22, Kartuş Havalandırması Solenoid, Emme Manifoldu Kanal K10trolü |
| 20 | 15 1 | Ateşleme bobini, emme havası k10trol valfi, yakıt enjektörleri # 1, # 2, # 3, # 4, # 5, # 6, kütle hava akış sensörü, yakıt pompası röle bobini Yakıt, Emme Manifoldu Kanal K10trolü, Yüksek Hızlı Soğutma Fanı Röle Bobini, Düşük Hızlı Soğutma Fanı Röle Bobini, Güç Aktarma Organı K10trol Modülü, Pasif Hırsızlığa Karşı Alıcı |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 101 | 40A | Modül ABS veya Modül IVD |
| 102 | 40A | Modül ABS veya Modül IVD |
| 103 | 40A | Röle SSP4, Röle SSP4 (bobin) |
| 104 | 30A | Sol koltuk elektrik motorları (varsa), sol elektrikli bel motoru (varsa), sürücü koltuğu bellek modülü (varsa) |
| 105 | 30A | Marş solenoidi, k10tak anahtarı |
| 106 | 30A | Aksesuar gecikmeli röle, gecikmeli aksesuar rölesi (bobin), ön elektr10ik modül, RHF cam motoru |
| 107 | 50 A | Sağ / Sol Motor Soğutma Fanı Motorları, Soğutma Fanı Düşme Direnci |
| 108 | – | Kullanılmamış |
| 109 | 30A | Isıtmalı koltuk modülleri (RH / LH) |
| 110 | 50 A | RH elektrikli kayar kapı modülü |
| 111 | 40A | Sigorta bağlantı kutusu |
| 112 | 30A | Römork çekme, elektrikli fren kumandası |
| 113 | 30A | Ön elektr10ik modül (sol cam motoru) |
| 114 | 40A | SSP3 rölesi, SSP3 rölesi (bobin) |
| 115 | 50 A | Otobüs # 2 sigorta bağlantı kutusu |
| 116 | 30A | Isıtmalı arka ışık rölesi |
| 117 | 40A | Yardımcı fan rölesi (bobin), yardımcı fan motoru |
| 118 | 50 A | LH elektrikli kayar kapı modülü |
| 119 | 30A | Otobüs #1 sigorta bağlantı kutusu |
| 120 | 40A | Ön fan rölesi (bobin), ön fan motoru |
| 121 | 20A | K10tak anahtarı, arka buz çözme rölesi (bobin) |
| 122 | 40A | Sağdan elektrikli koltuk motorları, Sağdan elektrikli bel motoru |
| 201 | – | Kullanılmamış |
| 202 | – | Ön silecek açma/kapama rölesi |
| 203 | – | Arka silecek rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Korna rölesi |
| 206 | – | Kullanılmamış |
| 207 | – | Yakıt pompası rölesi |
| 208 | – | Kullanılmamış |
| 209 | – | Ön silecek yüksek / düşük röle |
| 301 | – | Düşük Devirli Motor Soğutma Fanı Rölesi |
| 302 | – | Marş kesme rölesi |
| 303 | – | Yüksek Hızlı Motor Soğutma Fanı Rölesi |
| 304 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 401 | – | Kullanılmamış |
| 501 | – | Güç aktarma sistemi k10trol modülü diyotu |
| 502 | – | Kullanılmamış |
| 503 | – | Kullanılmamış |
2002
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2001, 2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Sağ Kademeli Kuyu Işığı, Sol Kademeli Kuyu Işığı, Sağ Su Birikintisi Lambası, Sol Su Birikintisi Lambası, Sol 2. Sıra Okuma Işığı, Sağ 2. Sıra Okuma Işığı, Sağ El Okuma Işığı Sol 3. Sıra, Sağ 3. Sıra Okuma Işığı, Şarj Işığı, Kubbe Işığı, Okuma Işığı, Sol Siperlik / Ön Aydınlatma Lambası, Sağ Siperlik / İç Aydınlatma Lambası, Uzaktan Anahtarsız Giriş Tuş Takımı, Sola Dönüş Sinyali Aynası, Sağa Dönüş Sinyali Aynası |
| 2 | 25A | Torpido gözü ışığı, sol I / P iç aydınlatma ışığı, sağ I / P iç aydınlatma ışığı, video kaset oynatıcı |
| 3 | 15A | Sol elektrikli ayna motoru, sağ elektrikli ayna motoru, ayarlanabilir pedal motoru, hafıza modülü (varsa) |
| 4 | – | Kullanılmamış |
| 5 | 20A | K10sol güç noktası |
| 6 | 15A | Radyo, CD değiştirici, uzaktan anahtarsız giriş modülü, sağ ve sol PSD (elektrikli sürgülü kapı) modülü, arka koltuk radyo kumandası (varsa), arka koltuk eğlence modülü (varsa) |
| 7 | 15A | Sol arka dönüş sinyali, sağ geri vites lambası, sağ fren lambası, sağ arka park lambası, sağ kayıt lambası, sol kayıt lambası, sol geri vites lambası |
| 8 | 20A | Arka Elektr10ik Modül (Sağ / Sağ / Sol Sürme / Arka Kaldırma Sürgülü Kapı Kilit Motorları, Yardımcı Hava Karışım Kapı Motoru, Yardımcı Hava Modu Kapı Motoru) |
| 9 | 10 A | Küme, güç aktarma sistemi k10trol modülü rölesi (bobin) |
| 10 | 15A | Isıtmalı arka ışık rölesi (bobin), hız k10trol modülü, ABS modülü veya IVD modülü, ısıtmalı koltuk anahtarı (RH / LH) (varsa), ısıtmalı koltuk modülü (RH / LH) (varsa), grup, ön sıcaklık karışımlı kapı aktüatörü , fren kolu kilitleme solenoidi, aktarma organları k10trol modülü, sağ ve sol elektrikli kayar kapı modülü, geri vites algılama sistemi, ön klima k10trol başlığı, sensörlü direksiy10 açısı (varsa) |
| 11 | 15A | Elektrikli fren k10trolörü, vites kilidi solenoidi, arka elektr10ik modül |
| 12 | 20A | Yükseltilmiş merkezi fren lambası |
| 13 | 10 A | Sağ arka dönüş sinyali, sol fren lambası, sol arka park lambası |
| 14 | 10 A | Otomatik ışık sensörü, şanzıman overdrive geçersiz kılma anahtarı, ön elektr10ik modül, pusula modülü, elektrokromatik dikiz aynası, elektrikli sürgülü kapı üst k10sol anahtarı |
| 15 | 20A | K10sol güç noktası |
| 16 | 10 A | Grup |
| 17 | 20A | Çakmak / Powerpoint, Datalink k10ektörü |
| 18 | 15A | Sol Çeyrek Cam Motoru, Sağ Çeyrek Cam Motoru, Sağ Cam Anahtarı Arka Işığı, Sağ Kilit Anahtarı Arka Işığı, Ana K10trol Anahtarı Arka Işığı (Sol), Radyo, Video Kaset Oynatıcı, Sıvı kristalde Ekran, ön elektr10ik modül |
| 19 | 10 A | Marş kesme rölesi (bobin) |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 10 A | Sol ısıtmalı ayna, sağ ısıtmalı ayna |
| 23 | 20A | Powerpoint gövdesi, yardımcı fan rölesi n° 1 ve n° 2 |
| 24 | – | Kullanılmamış |
| 25 | 10 A | Radyo (Hırsızlığa Karşı Koruma) |
| 26 | 10 A | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma göstergesi, yolcu koltuğu ağırlık basınç sensörü ECU |
| 27 | – | Kullanılmamış |
| 28 | 10 A | Grup |
| 29 | – | Kullanılmamış |
| röle 1 | – | Anahtarlı Sistem Güç Rölesi # 4 |
| röle 2 | – | Aksesuar gecikme rölesi |
| röle 3 | – | Ön fan motoru rölesi |
| röle 4 | – | Anahtarlı Sistem Güç Rölesi # 3 |
| röle 5 | – | Arka buz çözme rölesi |
| röle 6 | – | Yardımcı Fan Motor Rölesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Güç Aktarma Organı K10trol Modülü Rölesi |
| 2 | 10 A | Güç aktarma sistemi k10trol modülü, ön elektr10ik modülü |
| 3 | 10 A | Klima kompresörü debriyajı |
| 4 | 25A | Kornalar, Korna rölesi (bobin) |
| 5 | 15A | Yakıt pompası motoru, güç aktarma sistemi k10trol modülü |
| 6 | 30A | Ön silecek motoru, ön silecek rölesi, ön yıkama pompası, FEM |
| 7 | 25A | Arka silecek motoru, arka yıkayıcı pompası, arka silecek rölesi (bobin) |
| 8 | – | Kullanılmamış |
| 9 | 15A | Sağ far (kısa huzme ve uzun huzme) |
| 10 | 15A | Sağ ön park lambası, sağ ön sinyal lambası, sağ ön viraj lambası, sağ ön yardımcı sürüş lambası |
| 11 | 15A | Sol ön park lambası, sol ön dönüş sinyali, sol ön viraj lambası, sol ön, yardımcı sürüş lambası |
| 12 | 15A | Sol far (kısa huzme ve uzun huzme) |
| 13 | 10 A | Alternatör alanı algılama |
| 14 | 10 A | Ön elektr10ik modül (sol kapı kilit motoru) |
| 15 | 20A | T / T park lambaları |
| 16 | 20A | T / T Dönüş Sinyalleri |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 15A | AX4S transaks, buhar yönetim valfi, A / C debriyaj röle bobini, EGR k10trol solenoidi, HO2S # 11 motor yakıt k10trol sensörü, HO2S # 21 motor yakıt k10trol sensörü, katalizör m10itörü HO2S Sensörü # 12, Katalizör M10itörü HO2S Sensörü # 22, Kartuş Havalandırması Solenoid, Emme Manifoldu Kanal K10trolü |
| 20 | 15A | Ateşleme bobini, emme havası k10trol valfi, yakıt enjektörleri # 1, # 2, # 3, # 4, # 5, # 6, kütle hava akış sensörü, yakıt pompası röle bobini Yakıt, Emme Manifoldu Kanal K10trolü, Yüksek Hızlı Soğutma Fanı Röle Bobini, Düşük Hızlı Soğutma Fanı Röle Bobini, Güç Aktarma Organı K10trol Modülü, Pasif Hırsızlığa Karşı Alıcı |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 101 | 40A | Modül ABS veya Modül IVD |
| 102 | 40A | Modül ABS veya Modül IVD |
| 103 | 40A | Röle SSP4, Röle SSP4 (bobin) |
| 104 | 30A | Sol koltuk elektrik motorları (varsa), sol elektrikli bel motoru (varsa), sürücü koltuğu bellek modülü (varsa) |
| 105 | 30A | Marş solenoidi, k10tak anahtarı |
| 106 | 30A | Aksesuar gecikmeli röle, gecikmeli aksesuar rölesi (bobin), ön elektr10ik modül, RHF cam motoru |
| 107 | 50A | Sağ / Sol Motor Soğutma Fanı Motorları, Soğutma Fanı Düşme Direnci |
| 108 | – | Kullanılmamış |
| 109 | 30A | Isıtmalı koltuk modülleri (RH / LH) |
| 110 | 50A | RH elektrikli kayar kapı modülü |
| 111 | 40 1 | Sigorta bağlantı kutusu |
| 112 | 30A | Römork çekme, elektrikli fren kumandası |
| 113 | 30A | Ön elektr10ik modül (sol cam motoru) |
| 114 | 40 1 | SSP3 rölesi, SSP3 rölesi (bobin) |
| 115 | 50A | Otobüs # 2 sigorta bağlantı kutusu |
| 116 | 30A | Isıtmalı arka ışık rölesi |
| 117 | 40 1 | Yardımcı fan rölesi (bobin), yardımcı fan motoru |
| 118 | 50A | LH elektrikli kayar kapı modülü |
| 119 | 30A | Otobüs #1 sigorta bağlantı kutusu |
| 120 | 40 1 | Ön fan rölesi (bobin), ön fan motoru |
| 121 | 20A | K10tak anahtarı, arka buz çözme rölesi (bobin) |
| 122 | 40 1 | Sağdan elektrikli koltuk motorları, Sağdan elektrikli bel motoru |
| 201 | – | Kullanılmamış |
| 202 | – | Ön silecek açma/kapama rölesi |
| 203 | – | Arka silecek rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Korna rölesi |
| 206 | – | Kullanılmamış |
| 207 | – | Yakıt pompası rölesi |
| 208 | – | Kullanılmamış |
| 209 | – | Ön silecek yüksek / düşük röle |
| 301 | – | Marş kesme rölesi |
| 302 | – | Yüksek Hızlı Motor Soğutma Fanı Rölesi |
| 303 | – | Düşük Devirli Motor Soğutma Fanı Rölesi |
| 304 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 401 | – | Kullanılmamış |
| 501 | – | Güç aktarma sistemi k10trol modülü diyotu |
| 502 | – | Kullanılmamış |
| 503 | – | Kullanılmamış |
2003
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Merdiven Boşluğu Işıkları, Su Birikintisi Işıkları, 2. Sıra Okuma Işıkları, 3. Sıra Okuma Işıkları, Yükleme Işığı, Tepe Lambası, Okuma Işığı, Güneşlik / İç Aydınlatma Işıkları, Anahtarsız Giriş (RKE) ), aynalı göstergeler |
| 2 | 25A | I / P iç aydınlatma ışıkları, video kaset oynatıcı (VCP) |
| 3 | 15A | Elektrikli ayna motorları, ayarlanabilir pedal motoru, hafıza modülü (varsa) |
| 4 | – | Kullanılmamış |
| 5 | 20A | K10sol güç çıkışı |
| 6 | 15A | Radyo, Kompakt Disk (CD) değiştirici, RKE modülü, Elektrikli sürgülü kapı modülü (PSD), Arka koltuk radyo k10trolü (varsa), Arka koltuk eğlence modülü (varsa) |
| 7 | 15A | Sol arka dönüş sinyali, Geri vites lambaları, Sağ fren lambası, Sağ arka park lambası, Kayıt lambaları |
| 8 | 20A | Arka elektr10ik modül (Sağ / Sağ / Sol Kayar / Bagaj sürgülü kapı kilit motorları, Yardımcı hava karışımlı kapı motoru, Yardımcı hava modlu kapı motoru) |
| 9 | 10 A | Küme, güç aktarma sistemi k10trol modülü (PCM) rölesi (bobin) |
| 10 | 15A | Isıtmalı arka ışık rölesi (bobin), hız k10trol modülü, kilitlenmeyen fren sistemi (ABS) modülü veya IVD modülü, ısıtmalı koltuk anahtarı (varsa), ısıtmalı koltuk modülü (varsa), grup, aktüatör ön kapı sıcaklık karışımı, değiştirme kilidi solenoid fren, PCM, PSD modülü, geri algılama sistemi (RSS), ön klima k10trol başlığı, direksiy10 açı sensörü (varsa) |
| 11 | 15A | Elektrikli fren k10trolörü, Vites kilidi solenoidi, Arka elektr10ik modül |
| 12 | 20A | Yükseltilmiş merkezi fren lambası |
| 13 | 10 A | Sağ arka dönüş sinyali, sol fren lambası, sol arka park lambası |
| 14 | 10 A | Otomatik Lamba Sensörü, Şanzıman Overdrive İptal Anahtarı, Ön Elektr10ik Modül, Pusula Modülü, Elektrokromatik Dikiz Aynası, PSD Tepe K10sol Anahtarı |
| 15 | 20A | K10sol güç çıkışı |
| 16 | 10 A | Grup |
| 17 | 20A | Çakmak / Powerpoint, Datalink k10ektörü |
| 18 | 15A | Çeyrek Cam Motorları, Sağ Cam Anahtarı Arka Işığı, Sağ Kilit Anahtarı Arka Işığı, Ana K10trol Anahtarı Arka Işığı (Sol), Radyo, PCV, Sıvı Kristal Ekran (LCD), Ön Elektr10ik Modül |
| 19 | 10 A | Marş kesme rölesi (bobin) |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 10 A | Isınmış aynalar |
| 23 | 20A | Gövde güç yuvası, # 1 ve # 2 yardımcı fan röle bobinleri |
| 24 | – | Kullanılmamış |
| 25 | 10 A | Radyo (Hırsızlığa Karşı Koruma) |
| 26 | 10 A | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma göstergesi, yolcu koltuğu kütle basınç sensörü ECU |
| 27 | – | Kullanılmamış |
| 28 | 10 A | Grup |
| 29 | 2A | Hız k10trolü devre dışı bırakma anahtarı |
| röle 1 | – | Anahtarlı Sistem Güç Rölesi # 4 |
| röle 2 | – | Aksesuar zamanlama rölesi |
| röle 3 | – | Ön fan motoru rölesi |
| röle 4 | – | Anahtarlı Sistem Güç Rölesi # 3 |
| röle 5 | – | Arka buz çözme rölesi |
| röle 6 | – | Yardımcı fan motoru rölesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 2 | 10 A | PCM, Ön elektr10ik modül (FEM) |
| 3 | 10 A | Klima kompresörü debriyajı |
| 4 | 25 1 | Kornalar, korna rölesi (bobin) |
| 5 | 15 1 | Yakıt pompası motoru, PCM |
| 6 | 30A | Ön silecek motoru, Ön silecek rölesi, Ön yıkama pompası, FEM |
| 7 | 25 1 | Arka silecek motoru, Arka silecek pompası, Arka silecek rölesi (bobin) |
| 8 | – | Kullanılmamış |
| 9 | 15 1 | Sağ far |
| 10 | 15 1 | Sağ ön park lambası, Sağ ön dönüş sinyali, Sağ ön viraj lambası, Sağ ön sürüş yardımcı lambası |
| 11 | 15 1 | Sol ön park lambası, sol ön dönüş sinyali, sol ön viraj lambası, sol ön yardımcı sürüş lambası |
| 12 | 15 1 | Sol far (kısa huzme ve uzun huzme) |
| 13 | 10 A | Alternatör alan yönü |
| 14 | 10 A | FEM (sol kapı kilit motoru) |
| 15 | 20A | Park lambalarını çekin |
| 16 | 20A | Çekme göstergeleri |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 15 1 | AX4S Transaks, Buhar Yönetim Valfi (VMV), Klima Debriyaj Rölesi Bobini, EGR K10trol Solenoidi, HO2S # 11 Motor Yakıt K10trol Sensörü, HO2S # 21 Motor Yakıt K10trol Sensörü, HO2S # 12 Katalizör İzleme Sensörü, # 22 HO2S Katalizör İzleme Sensörü , Kartuş Havalandırma Solenoidi, Emme Manifoldu Kanal K10trolü |
| 20 | 15 1 | Ateşleme Bobini, Emme Havası K10trol Vanası (IAC), Yakıt Enjektörleri, Kütle Hava Akışı (MAF) Sensörü, Yakıt Pompası Röle Bobini, Emme Manifoldu Kanal K10trolü, Yüksek Hızlı Soğutma Fanı Rölesi Bobini, Düşük Hızlı Soğutma Fanı Rölesi Bobini, PCM, Pasif Hırsızlığa Karşı Alıcı |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 101 | 40A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) modülü veya IVD modülü |
| 102 | 40A | Modül ABS veya modül IVD |
| 103 | 40A | Röle SSP4, Röle SSP4 (bobin) |
| 104 | 30A | Sol elektrikli koltuk motorları, Sol elektrikli bel motoru, Sürücü koltuğu hafıza modülü |
| 105 | 30A | Marş solenoidi, K10tak anahtarı |
| 106 | 30A | Gecikmeli aksesuar rölesi, gecikmeli aksesuar röle bobini, FEM ön sağ cam motoru |
| 107 | 50A | Motor Soğutma Fanı Motorları, Soğutma Fanı Düşme Direnci |
| 108 | – | Kullanılmamış |
| 109 | 30A | Isıtmalı koltuk modülleri |
| 110 | 50A | Sağ Elektrikli Kayar Kapı Modülü (PSD) |
| 111 | 40A | Sigorta bağlantı kutusu |
| 112 | – | Römork – elektrikli fren k10trolörü (müşteri erişimi) |
| 113 | 30A | FEM – sol cam motoru |
| 114 | 40A | SSP3 rölesi, SSP3 röle bobini |
| 115 | 50A | Otobüs bağlantı kutusu sigortası # 2 |
| 116 | 30A | Isıtmalı arka ışık rölesi |
| 117 | 40A | Yardımcı Fan Röle Bobini, Yardımcı Fan Motoru |
| 118 | 50A | Sol PSD modülü |
| 119 | 30A | Otobüs bağlantı kutusu sigortası # 1 |
| 120 | 40A | Ön Fan Röle Bobini, Ön Fan Motoru |
| 121 | 20A | K10tak anahtarı, Arka buz çözme rölesi bobini |
| 122 | 40A | Sağ elektrikli koltuk motorları, Sağ elektrikli bel motoru |
| 201 | – | Kullanılmamış |
| 202 | – | Ön silecek AÇIK / KAPALI rölesi |
| 203 | – | Arka silecek rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Korna rölesi |
| 206 | – | Kullanılmamış |
| 207 | – | Yakıt pompası rölesi |
| 208 | – | Kullanılmamış |
| 209 | – | Ön silecek HI / LO rölesi |
| 301 | – | Marş kesme rölesi |
| 302 | – | Yüksek Hızlı Motor Soğutma Fanı Rölesi |
| 303 | – | Düşük devirli motor soğutma fanı rölesi |
| 304 | – | PCM rölesi |
| 401 | – | Kullanılmamış |
| 501 | – | diyot PCM |
| 502 | – | Kullanılmamış |
| 503 | – | Kullanılmamış |
