Bu yazıda, 1995’ten 1998’e kadar üretilen ilk nesil Ford Windstar’ı ele alıyoruz. Burada
Sigorta Düzeni Ford Windstar 1996-1998
Sigorta kutusu konumu
Yolcu bölmesi

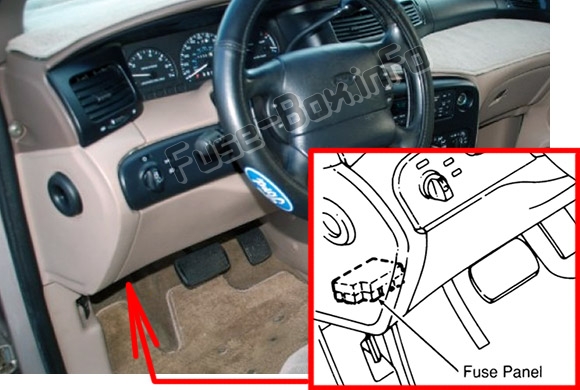

Sigorta paneli, ön panelin altında bulunur.
Röle kutusu, ön panelin altındaki sigorta paneli ile 1likte bulunur.

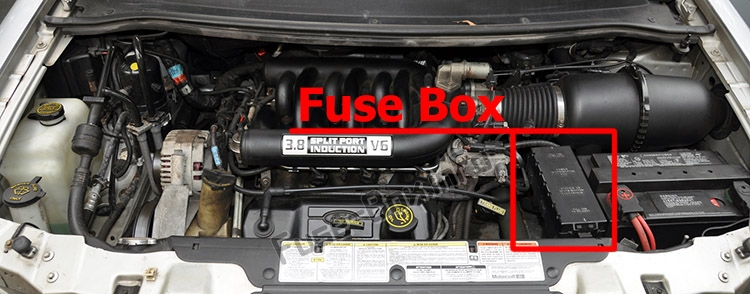

Makine bölümü
Sigorta kutusu şemaları
1996, 1997
Yolcu bölmesi

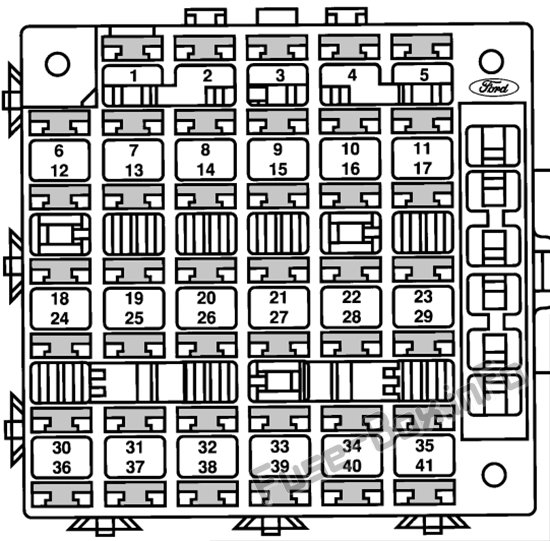

Yolcu bölmesindeki sigorta yerleşimi (1996, 1997)
| Numara. | Soyadı | Amper | Devre koruması |
|---|---|---|---|
| 1 | Elektrikli ayna | 10 | Elektrikli dikiz aynası / Hırsızlığa karşı uyarı ışığı / Teşhis güç kaynağı |
| 2 | Kanıtlamak | 10 | Sol arka lamba, fren, park lambaları |
| 3 | Aydınlatma dimmer | 5 | Gösterge paneli / Radyo uzaktan kumanda / Çakmak / Far grafikleri / Isıtmalı arka ışık anahtarı / Isıtıcı k10trolleri / Elektrikli kilit / Elektrikli camlar / Arka silecek anahtarı / Arka ısıtıcı anahtarı / Sis farları anahtarı |
| 4 | Yanındaki lamba | 10 | Yan işaret lambaları |
| 5 | Far | 20 | Far yıkayıcılar |
| 6 | Çeyrek dönüş penceresi | 15 | Sol çeyrek katlanır pencere / Sağ çeyrek katlanır pencere |
| 7 | Fren lambası | 15 | Yüksek fren lambası / Sağ fren lambası / Sol fren lambası / AET / Vites değiştirme kilidi / Hız k10trolü |
| 8 | Ses amplifikatörü | 10 | Sağ arka lamba, fren, park lambaları |
| 9 | – | – | Kullanılmamış |
| 10 | SLT Kirişi | 10 | Uzun far göstergesi (yalnızca elektr10ik gösterge paneli) |
| 11 | Park lambaları | 15 | Park lambaları |
| 12 | Çalıştır / Hızlandır | 10 | GEM / hırsızlık önleme modülü / anahtarsız giriş modülü / lamba arıza modülü / telsiz alıcı / uzaktan telsiz / lamba arıza modülü |
| 13 | ses | 15 | Radyo / CD disk değiştirici |
| 14 | Çalıştır / Başlat | 5 | Gösterge paneli / elektrokromik ayna |
| 15 | TASARRUF | 15 | TASARRUF |
| 16 | korna çalmak | 15 | Korna / Röle korna (bobin) |
| 17 | Sis lambası | 15 | Ön sis farları |
| 18 | Ön cam sileceği | 25 | Silecek rölesi / Silecek / Yıkayıcı pompası |
| 19 | TASARRUF | 10 | GEM / elektr10ik küme |
| 20 | Ateşleme | 25 | Ateşleme Bobini / Ateşleme K10dansatörü / IRCM |
| 21 | Kurs | 10 | Debriyaj A / C / Vites kilidi / Isıtmalı arka ışık rölesi (bobin) / Kombine kapı motoru, elektr10ik grup / Hava yastığı tanı modülü |
| 22 | arka puro | 20 | Arka çakmak / Elektrik prizi |
| 23 | geçmek için flaş | 15 | Ön cam silecekleri ve geçmek için flaş |
| 24 | Arka cam sileceği | 20 | Arka silecek motoru / Arka silecek pompası |
| 25 | tehlikeler | 10 | Dönüş Sinyalleri / Dönüş Sinyalleri R (küme) |
| 26 | lambalar | 10 | Aero far sol |
| 27 | DRL | 15 | gün yangınları |
| 28 | önce puro | 15 | Ön çakmak |
| 29 | İç aydınlatma | 15 | Pil Tasarrufu Rölesi (Bobin) / İç Işık Rölesi (Bobin) / Zamanlamalı Aksesuar Rölesi (Bobin) / Vizör Lambaları / Kaput Altı Lambası / Torpido gözü Lambası / 2. Sıra Okuma Lambası / Palet Lambası / Palet Lambası B direği / Şarj lambası / Tavan lamba / Nezaket lambaları / Su 1ikintisi lambaları / Anahtar deliği lambaları / Anahtarsız giriş modülü |
| 30 | hız k10trolü | 25 | Hız k10trolü / Fren basınç anahtarı |
| 31 | Yük seviyelendirme | 10 | Yük Dengeleme Kompresörü / Sol ve Sağ Yay Solenoidi |
| 32 | lambalar | 10 | Sağ Aero far |
| 33 | karın kasları | 15 | ABS modülleri / ABS röleleri |
| 34 | Sol pencere | 30 | Sol pencere regülatörü / Tek dokunuşla röle (bobin) |
| 35 | Hırsızlığa karşı | 15 | Hırsızlığa karşı koruma modülü |
| 36 | Fan | 30 | AC modu anahtarı |
| 37 | Elektrikli kapı kilitleri | 20 | Elektrikli kapı kilit motorları |
| 38 | Ayna | 15 | Isınmış aynalar |
| 39 | Arka fan | 30 | Arka ısıtıcı fan motoru |
| 40 | Sağ pencere | 30 | Sağ elektrikli cam |
| 41 | – | – | Kullanılmamış |
| 42 | – | – | Kullanılmamış |
| 43 | – | – | Kullanılmamış |
| 44 | – | – | Kullanılmamış |

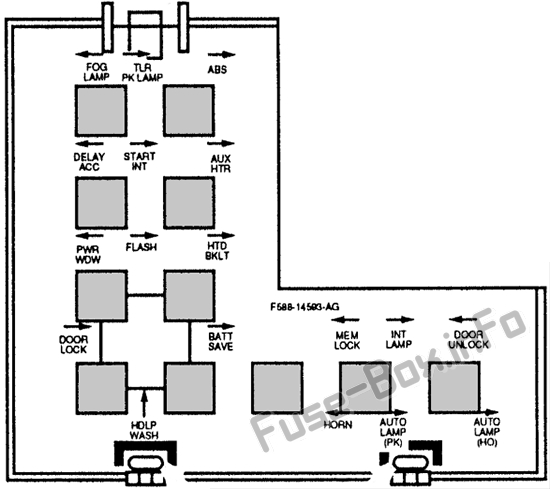

Röle paneli
Makine bölümü

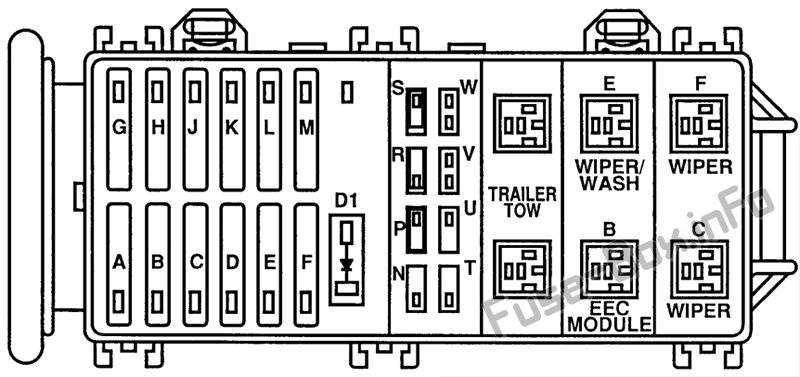

Motor bölmesindeki sigorta yerleşimi (1996, 1997)
| Numara. | Soyadı | Amper | Devre koruması |
|---|---|---|---|
| A | Römork | 50 | çekme |
| B | Hayran-Merhaba | 60 | Motor soğutma fanları |
| C | Başlamak | 60 | Marş motoru solenoidi / sigorta 30 / sigorta 36 / sigorta 2 |
| NS | Ateşleme | 60 | Sigorta 6 / sigorta 12 / sigorta 8 / sigorta 18 / sigorta 14 / sigorta 24 / sigorta 20 / sigorta 21 / sigorta 27 / sigorta 33 |
| VE | Arka fan / Şarj seviyesi | 60 | Arka Isıtıcı Fan Motoru / Sigorta 39 / Havalı Süspansiy10 |
| F | Oturma yeri | 60 | Elektrikli Koltuklar |
| G | – | – | Kullanılmamış |
| H | hayran-lo | 40 | Motor soğutma fanları |
| J | pil | 60 | Sigorta 13 / sigorta 25 / sigorta 1 / sigorta 34 / sigorta 37 / sigorta 40 / sigorta 7 / sigorta 19 / sigorta 4 |
| K | Işık | 60 | Farlar / sigorta 10 / sigorta 11 / sigorta 3 / sigorta 9 / sigorta 23 / sigorta 29 / sigorta 35 / sigorta 41 |
| NS | karın kasları | 60 | ABS k10trol modülü / pompa motoru |
| m | Isıtmalı arka ışık | 60 | Isıtmalı arka ışık / sigorta 16 / sigorta 28 / sigorta 22 / sigorta 38 |
| n | Yakıt | 20 | PCM / Yakıt pompası |
| P | – | – | Kullanılmamış |
| r | PCM | 15 | PCM belleği |
| S | PCM (3,8L) | 30 | Eksen tanımlama sensörü / silindir / EDIS modülü / PCM güç kaynağı / EGR k10trolü / HEGO / IAC / enjektörler / MAFS / VMV |
| T | Alt / Kayıt | 15 | Dahili alternatör regülatörü |
| sen | hava yastığı | 10 | Hava yastığı gücü |
| V | Trans ışık | 10 | Aşırı hız göstergesi kapalı |
| İÇİNDE | Fan | 10 | PCM Fan M10itörü |
| D1 (diyot) | Kaput anahtarı |
1998
Yolcu bölmesi

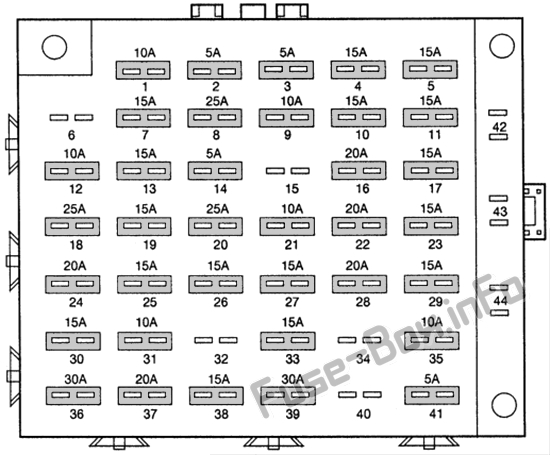

Yolcu bölmesindeki sigorta yerleşimi (1998)
| Numara. | Soyadı | Amper | Devre koruması |
|---|---|---|---|
| 1 | Elektrikli ayna | 10 | Veri Bağlantı K10ektörü (DLC) / Güç Aynaları |
| 2 | Kanıtlamak | 5 | Başlat / GEM kesinti rölesi |
| 3 | Aydınlatma dimmer | 5 | Gösterge aydınlatması |
| 4 | Far | 15 | Sol far (kısa huzme) |
| 5 | Römork | 15 | Römorklar için park lambaları |
| 6 | – | – | Kullanılmamış |
| 7 | Fren lambası | 15 | Fren açma/kapama anahtarı (BOO) / Fren lambaları / Sağ ve sol treyler rölesi / Vites kilidi / RAP modülü / Hız k10trol modülü / Elektrikli treyler fren modülü / ABS modülü / PCM |
| 8 | Ses amplifikatörü | 25 | Radyo amplifikatörü / subwoofer amplifikatörü |
| 9 | Park lambaları | 10 | Park lambaları / Yan işaret lambaları / Kayıt lambaları / Römork park lambası rölesi / Elektrikli fren modülü |
| 10 | Far | 15 | Sağ far (kısa huzmeli farlar) |
| 11 | Füzy10 | 15 | I / P sigortaları 3 ve 9 |
| 12 | Çalıştır / Hızlandır | 10 | GEM / RAP modülü / Yardımcı uyarı modülü / Tepegöz k10solu |
| 13 | ses | 15 | Radyo / Kulaklık uzaktan kumandası / CD disk değiştirici |
| 14 | Çalıştır / Başlat | 5 | Gösterge paneli / Yardımcı uyarı modülü / Hava yastığı |
| 15 | – | – | Kullanılmamış |
| 16 | korna çalmak | 20 | boynuzlar |
| 17 | Sis lambası | 15 | Sis farları |
| 18 | Ön cam sileceği | 25 | Ön cam silecek / yıkama sistemi |
| 19 | TASARRUF | 15 | Modül GEM/RAP |
| 20 | Ateşleme | 25 | Ateşleme Bobini / Ateşleme K10dansatörü / PCM Güç Rölesi |
| 21 | Kurs | 10 | Arka Cam Vites Kilidi / Buz Çözücü Aktüatörü / GEM / Hava Yastığı Modülü / A / C Isıtıcı K10trol Anahtarı / Karıştırma Kapısı Aktüatörü |
| 22 | Gıdaya erişim | 20 | Arka çakmak / Elektrik prizi |
| 23 | geçmek için flaş | 15 | geçmek için flaş |
| 24 | Arka cam sileceği | 20 | Arka silecek / Arka silecek sistemi |
| 25 | tehlikeler | 15 | Gösterge paneli / Dönüş sinyalleri |
| 26 | Römork | 15 | Römork dönüş/durdurma/tehlike ışıkları |
| 27 | lambaları çevir | 15 | Elektr10ik yanıp sönme |
| 28 | önce puro | 20 | Ön çakmak |
| 29 | İç aydınlatma | 15 | İç aydınlatma / Pil tasarrufu rölesi / Zamanlamalı aksesuar rölesi |
| 30 | hız k10trolü | 15 | ABS modülü / Hız k10trol modülü / Fren basınç anahtarı |
| 31 | Yük seviyelendirme | 10 | Arka havalı süspansiy10 |
| 32 | – | – | Kullanılmamış |
| 33 | karın kasları | 15 | Relav ABS lambası / Geri vites lambaları / GEM / RAP modülü / Gündüz / gece aynası |
| 34 | – | – | Kullanılmamış |
| 35 | – | – | Kullanılmamış |
| 36 | Fan | 30 | Ön fan motoru |
| 37 | Elektrikli kapı kilitleri | 20 | Elektrikli kapı kilitleme |
| 38 | Kırmızı ışıklar | 15 | LH ve R11 uzun huzmeli farlar |
| 39 | – | – | Kullanılmamış |
| 40 | – | – | Kullanılmamış |
| 41 | Otomatik lambalar | 5 | Otomatik ışık rölesi / gündüz / gece aynası |
| 42 | – | – | Kullanılmamış |
| 43 | – | – | Kullanılmamış |
| 44 | – | – | Kullanılmamış |

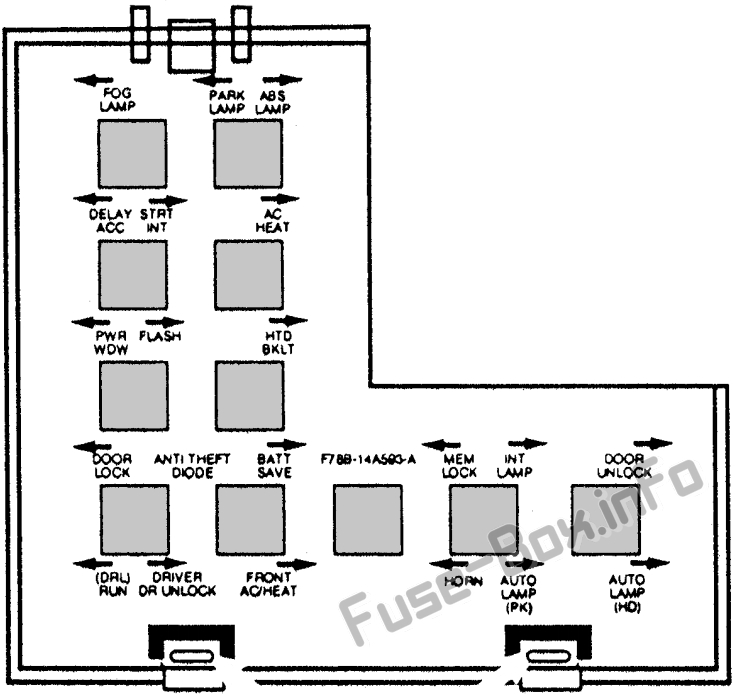

Röle paneli
Makine bölümü

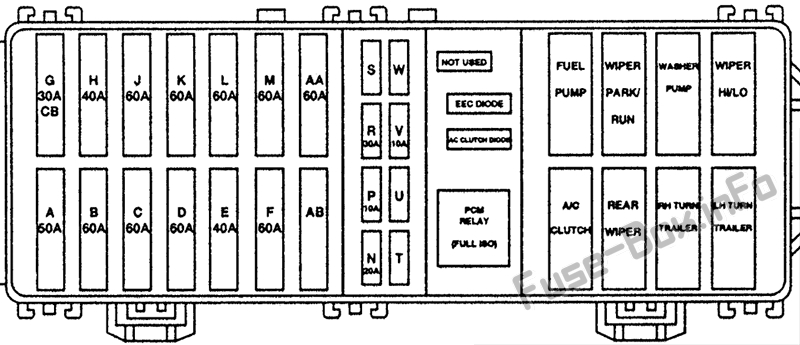

Motor bölmesindeki sigorta yerleşimi (1998)
| Numara. | Soyadı | Amper | Devre koruması |
|---|---|---|---|
| A | Römork | 50 | Römork Adaptörü |
| B | Hayran-Merhaba | 60 | Motor soğutma fanları (HI hız) |
| C | Başlamak | 60 | Marş motoru solenoidi / K10tak anahtarı / I / P sigorta paneli (sigortalar 2,30,36) |
| NS | Ateşleme | 60 | K10tak anahtarı / I / P sigorta paneli (8, 12,14,18,20,21,24,27,33 sigortaları) |
| VE | Arka fan | 40 | Yardımcı fan motoru |
| F | Oturma yeri | 60 | Elektrikli Koltuklar |
| G | pencereler | 30 SB | Elektrikli camlar |
| H | hayran-lo | 40 | Motor soğutma fanları (LO hızı) |
| J | pil | 60 | Güç kaynağı aksesuarı / I / P sigorta paneli (sigortalar 1,7,13,19,25,31,37) |
| K | Işıklar | 60 | Far / I / P sigorta paneli (sigorta 10, 11,23,29,35,41) |
| NS | karın kasları | 60 | karın kasları |
| m | Isıtmalı arka ışık | 60 | Isıtmalı / I / P arkadan aydınlatmalı sigorta paneli (sigortalar, 22, 28, 16) |
| n | Yakıt | 20 | Benzin pompası |
| P | şişme çanta | 10 | Modül hava yastığı |
| r | PCM | 30 | PCM |
| S | – | – | Kullanılmamış |
| T | – | – | Kullanılmamış |
| sen | – | – | Kullanılmamış |
| V | Trans ışık | 10 | Şanzıman K10trol Anahtarı / Kartuş Havalandırma Solenoidi |
| içinde | – | – | Kullanılmamış |
| AA | hava uçuşu | 60 | pnömatik süspansiy10 |
| KALDIRILMAMIŞ | – | – | Kullanılmamış |
| D1 (diyot) | Kaput anahtarı |
