Ford Transit Custom (2019-2020..) Sigorta Kutusu Şeması

Bu yazımızda, 2019’dan günümüze kadar üretilen facelift s10rası ilk nesil Ford Transit Custom’ı ele alıyoruz. Burada 2019 ve 2020 Ford Transit Custom için sigorta kutularının şemalarını , araç içindeki sigorta panellerinin yeri ve her 1 sigortanın (sigortaların düzeni) ve rölelerin ataması hakkında bilgileri bulacaksınız .

İçindekiler

Sigorta düzeni Ford Transit Custom / Tourneo Custom (2019-2020 ..)
Ön sigorta kutusu
İç sigorta kutusu
Beden k10trol modülü
Motor bölmesi sigorta kutusu
Ön sigorta kutusu
İç sigorta kutusu
Beden k10trol modülü
Motor bölmesi sigorta kutusu
Ön sigorta kutusu
İç sigorta kutusu
Beden k10trol modülü
Motor bölmesi sigorta kutusu

İçerik gizle

1 Sigorta düzeni Ford Transit Custom / Tourneo Custom (2019-2020 ..)

1.1 Yolcu bölmesi

1.2 Ön sigorta kutusu

1.3 Makine bölümü

1.4 Ön sigorta kutusu

1.5 İç sigorta kutusu

1.6 Beden k10trol modülü

1.7 Motor bölmesi sigorta kutusu

1.8 Ön sigorta kutusu

1.9 İç sigorta kutusu

1.10 Beden k10trol modülü

1.11 Motor bölmesi sigorta kutusu

1.12 Ön sigorta kutusu

1.13 İç sigorta kutusu

1.14 Beden k10trol modülü

1.15 Motor bölmesi sigorta kutusu

Sigorta düzeni Ford Transit Custom / Tourneo Custom (2019-2020 ..)

Sigorta kutusu konumu

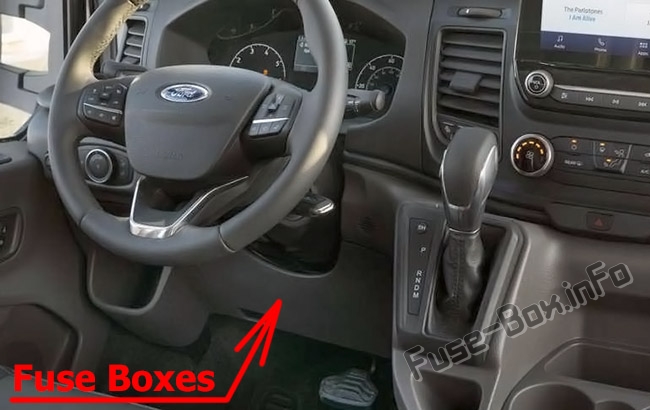

Yolcu bölmesi

Direksiy10 simidinin altındaki çıkarılabilir trim panelinin arkasında iki sigorta kutusu bulunur – sigorta kutusu sağda ve karoseri k10trol modülü soldadır (sağdan direksiy10lu araçlarda – tam tersi). Sigortaların yolcu bölmesindeki yeri: Ford Transit Custom (2019, 2020- ..)

Ön sigorta kutusu

Bu, sürücü koltuğunun altında bulunur.

Makine bölümü

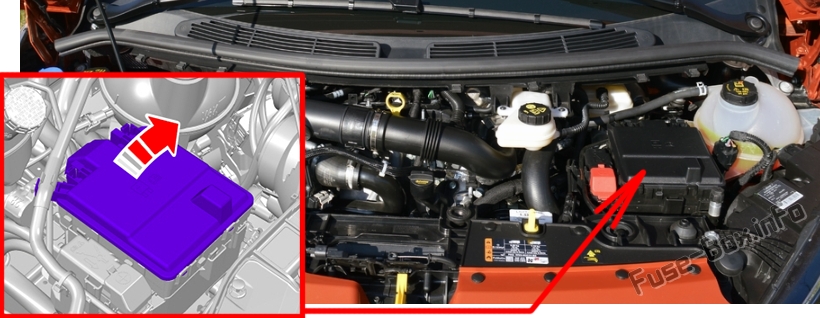

2.0L Ecoblue ve Plug-in Hibrit Elektrikli Araç (PHEV) Sigortaların motor bölmesindeki yeri: Ford Transit Custom (2019, 2020- ..) 2.0L ve PHEV

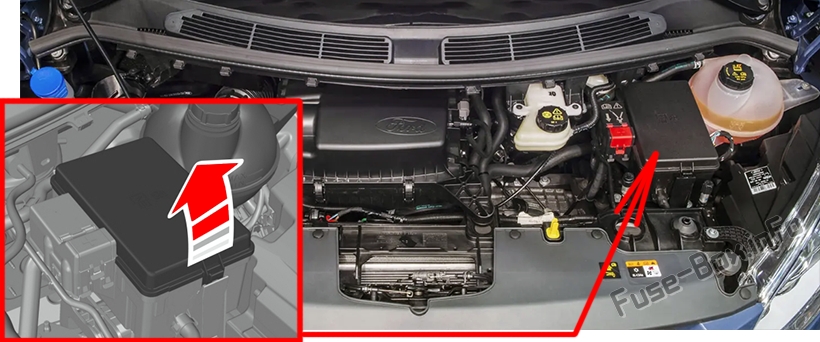

2,2 L dizel Sigortaların motor bölmesindeki yeri: Ford Transit Custom (2019, 2020- ..) 2.2L Dizel

Sigorta kutusunun şeması (2.0L Ecoblue)

Ön sigorta kutusu

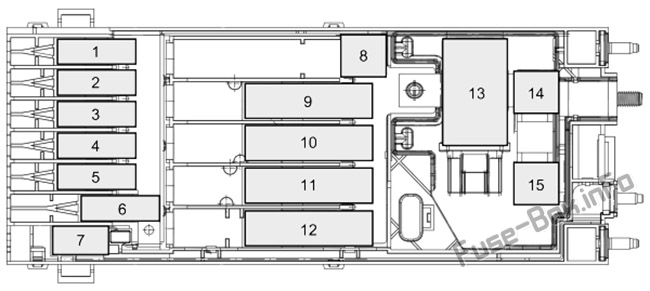

Sigorta kutusu şeması: Ford Transit Custom (2019, 2020- ..) 2.0L

Ön Sigorta Kutusundaki sigorta yerleşimi (2.0L Ecoblue ve PHEV)

Numara.	amplifikatör	Tanım
1	125A	Beden k10trol modülü.
2	80A	Elektr10ik hidrolik direksiy10.
3	150A	Yardımcı ısıtıcı.
4	–	Kullanılmamış.
5	–	Kullanılmamış.
6	150A	Yolcu bölmesi sigorta kutusu.
7	60A	Kampçı.
8	–	Pil.
9	470A	Doğru akım / doğru akım invertörü.
10	300A	Motor bölmesi sigorta kutusu.
11	–	Kullanılmamış.
12	150A	Sürücü bölmesi sigorta kutusu.
13	–	Yük atma rölesi.
14	180A	Yardımcı güç çıkışı 1.
15	60A	Yardımcı güç çıkışı 2.

İç sigorta kutusu

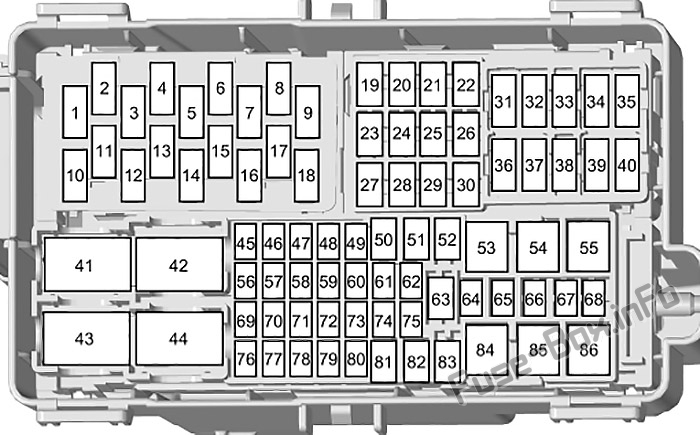

Pano sigorta kutusu şeması: Ford Transit Custom (2019, 2020- ..) 2.0L

Gösterge panelinde sigorta ataması (2.0L Ecoblue)

Numara.	amplifikatör	Tanım
1	5A	Bağlantı noktası USB’si.
2	–	Kullanılmamış.
3	5A	Bağlantı noktası USB’si.
4	–	Kullanılmamış.
5	5A	Bağlantı noktası USB’si.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	–	Kullanılmamış.
9	10 A	Isıtmalı dış aynalar.
10	–	Kullanılmamış.
11	–	Kullanılmamış.
12	–	Kullanılmamış.
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Kullanılmamış.
16	5A	Yağmur sensörü.
17	–	Kullanılmamış.
18	20A	Arka cam silecek motoru.
19	–	Kullanılmamış.
20	–	Kullanılmamış.
21	20A	Isıtmalı arka cam.
22	20A	Isıtmalı arka cam.
23	20A	Yardımcı güç çıkışı.
24	20A	Yardımcı güç çıkışı.
25	25A	Silecek motoru.
26	25A	Silecek motoru.
27	–	Kullanılmamış.
28	–	Kullanılmamış.
29	–	Kullanılmamış.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Kullanılmamış.
33	–	Kullanılmamış.
34	–	Kullanılmamış.
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	–	Kullanılmamış.
38	–	Kullanılmamış.
39	–	Kullanılmamış.
40	–	Kullanılmamış.
41	–	Kullanılmamış.
42	40A	Röleyi başlat / başlat.
43	–	Geliştirici rölesi.
44	40A	Röleyi başlat / başlat.
45	10 A	Geliştirme modülü.
46	15A	Çekme modülü.
47	5A	Yağ ısıtma.
48	–	Kullanılmamış.
49	10 A	Fren pedalı anahtarı.
50	–	Kullanılmamış.
51	–	Kullanılmamış.
52	30A	Elektrikli ayarlanabilir sürücü koltuğu.
53	60A	Pil.
54	60A	Çevirici.
55	50A	Beden k10trol modülü.
56	–	Kullanılmamış.
57	–	Kullanılmamış.
58	10 A	Karavan gövdesi arayüz k10ektörü. Düzen arayüzü k10trol modülü. İkincil bağlantı kutusu.
59	–	Kullanılmamış.
60	–	Kullanılmamış.
61	7.5A	Takograf.
62	15A	Düzen arayüz modülü.
63	20A	Yardımcı güç çıkışı.
64	–	Kullanılmamış.
65	–	Kullanılmamış.
66	10 A	Geliştirilmiş kesme röle sistemi.
67	–	Kullanılmamış.
68	5A	Çekme modülü.
69	30A	Elektr10ik hidrolik direksiy10.
70	–	Kullanılmamış.
71	10 A	Isıtmalı koltuklar.
72	10 A	Isıtmalı koltuklar.
73	20A	Uyarlanabilir ön ışık modülü. Far seviye ayarı.
74	–	Kullanılmamış.
75	10 A	Elektrik dağıtım kutusu.
76	–	Kullanılmamış.
77	5A	Far anahtarı.
78	–	Kullanılmamış.
79	5A	Röleyi başlat / başlat.
80	–	Kullanılmamış.
81	–	Kullanılmamış.
82	–	Kullanılmamış.
83	15A	Araç dinamiği k10trol modülü.
84	50A	Beden k10trol modülü.
85	–	Kullanılmamış.
86	50A	Beden k10trol modülü.

Beden k10trol modülü

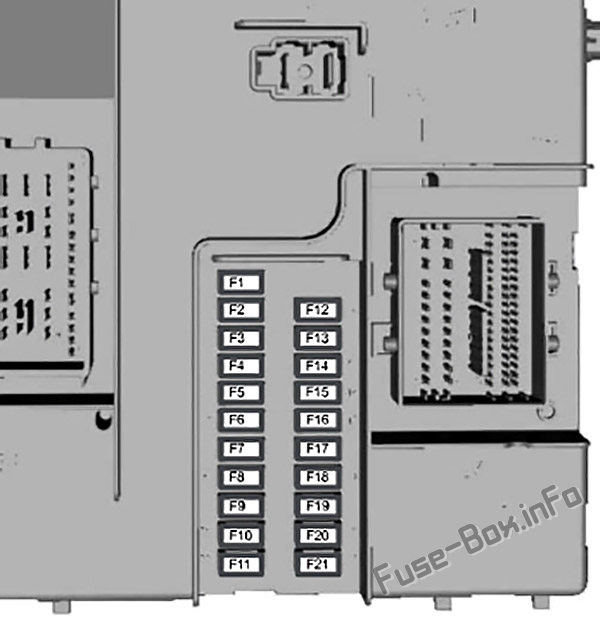

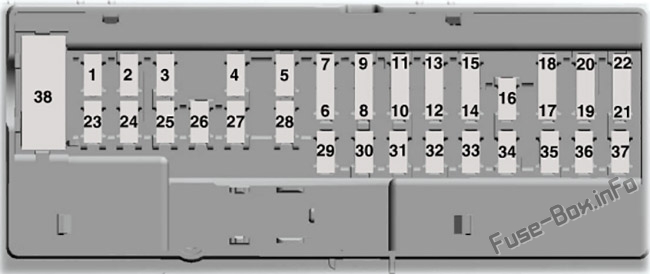

Karoseri k10trol modülü sigorta kutusu şeması: Ford Transit Custom (2019, 2020- ..) 2.0L

Karoseri Elektr10ik Modülündeki sigorta yerleşimi (2.0L Ecoblue)

Numara.	amplifikatör	Tanım
1	–	Kullanılmamış.
2	10 A	Çevirici.
3	7.5A	Elektrikli cam anahtarı. Elektrikli dış aynalar.
4	20A	Kullanılmamış.
5	–	Kullanılmamış.
6	10 A	Kullanılmamış.
7	10 A	Kullanılmamış.
8	5A	Hırsızlığa karşı sesli uyarı cihazı.
9	5A	İzinsiz giriş sensörü. Arka klima.
10	–	Kullanılmamış.
11	–	Kullanılmamış.
12	7.5A	İklim k10trolü.
13	7.5A	Veri bağlantısı k10ektörü. Direksiy10 kol10u. Alet kümesi.
14	15A	Akü Enerji K10trol Modülü – MHEV.
15	15A	SYNC3 modülü.
16	–	Kullanılmamış.
17	7.5A	Takograf.
18	7.5A	Kullanılmamış.
19	5A	Acil durum pil sireni.
20	5A	K10tak anahtarı.
21	5A	Pozitif sıcaklık katsayısı ile ısıtma k10trolü.
22	5A	Yaya uyarı k10trol modülü.
23	30A	Kullanılmamış.
24	30A	Kullanılmamış.
25	20A	Sürücü kapısı modülü.
26	30A	Yolcu kapısı modülü.
27	30A	Kullanılmamış.
28	30A	Kullanılmamış.
29	15A	Kullanılmamış.
30	5A	Kullanılmamış.
31	10 A	Veri bağlantısı k10ektörü. Uzaktan anahtar alıcısı.
32	20A	Radyo. Telematik modülü.
33	–	Kullanılmamış.
34	30A	Takograf. Mesaj merkezi. Pozitif sıcaklık katsayısı ısıtıcı. Doğru akım / alternatif akım invertörü. Şeritte Kalma Sistemi Kamerası. Park yardımı. Direksiy10 kol10u.
35	5A	Kullanılmamış.
36	15A	Park yardımı. Şeritten ayrılma uyarı sistemi kamerası. Direksiy10 kol10u k10trol modülü.
37	20A	Kullanılmamış.
38	30A	Elektrikli camlar.

Motor bölmesi sigorta kutusu

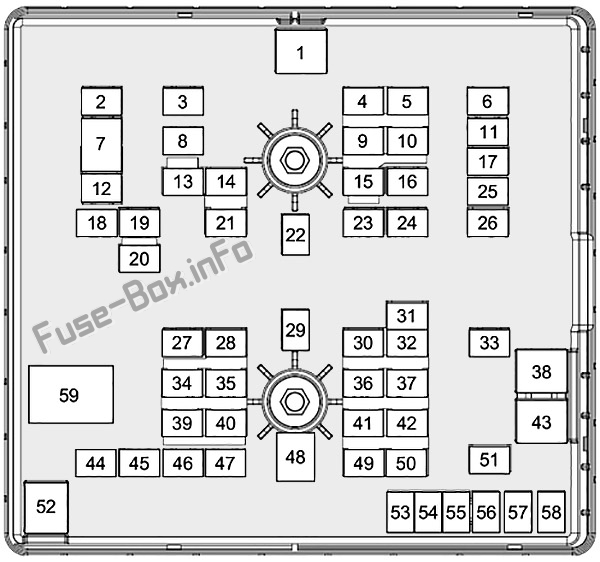

Kaput altı sigorta kutusu şeması: Ford Transit Custom (2019, 2020- ..) 2.0L

Motor bölmesindeki sigorta yerleşimi (2.0L Ecoblue)

Numara.	amplifikatör	Tanım
1	50A	Ön cam silecekleri.
2	–	Kullanılmamış.
3	40A	Sağ ısıtmalı ön cam elemanı.
4	15A	Arka cam yıkama pompası.
5	–	Kullanılmamış.
6	–	Kullanılmamış.
7	40A	Ön fan motoru.
8	40A	Sol ısıtmalı ön cam elemanı.
9	15A	Arka kapı mandalı.
10	5A	Akü Enerji K10trol Modülü – MHEV.
11	40A	Yardımcı güç çıkışı. USB girişi.
12	20A	Korna.
13	20A	Seçici katalitik indirgeme sistemi.
14	10 A	Araç gücü 5.
15	–	Kullanılmamış.
16	–	Kullanılmamış.
17	10 A	Yüksek yoğunluklu deşarjlı düz spotlar.
18	40A	Arka cam buz çözücüsü.
19	20A	Ön sis farları.
20	10 A	Elektrikli katlanır aynalar.
21	15A	Araç gücü 4.
22	40A	Arka fan motoru.
23	20A	Benzin pompası.
24	40A	Marş rölesi.
25	40A	Yardımcı güç çıkışı.
26	10 A	Sol yüksek yoğunluklu deşarj farları.
27	40A	Seçici katalitik indirgeme sistemi.
28	20A	Araç gücü 1.
29	40A	Yakıt filtresi ısıtıcısı.
30	15A	Soğutucu pompası.
31	5A	Kilitlenme önleyici fren sistemi.
32	15A	Şanzıman k10trol modülü.
33	30A	Başlangıç.
34	15A	Seçici katalitik indirgeme sistemi.
35	15A	Araç gücü 2.
36	5A	Entegre kayış tahrikli marş jeneratörü – MHEV.
37	5A	Kızdırma bujileri. Güç aktarma sistemi k10trol modülü.
38	60A	Kızdırma bujileri.
39	15A	Seçici katalitik indirgeme sistemi.
40	10 A	Araç gücü 3.
41	10 A	Kızdırma bujisi m10itörü.
42	15A	Şanzıman k10trol ünitesi.
43	60A	Kilitlenme önleyici fren sistemi pompası.
44	25A	Fan.
45	30A	Römork soketi.
46	–	Kullanılmamış.
47	40A	Arka süspansiy10.
48	50A	Fan.
49	15A	Azot oksit sensörü.
50	5A	Kapalı k10ut ünitesi ısıtıcısı.
51	10 A	Klima debriyajı.
52	50A	Fan.
53	5A	Aktif gergi – MHEV.
54	20A	Acil durum alarmı.
55	25A	Şanzıman sıvı pompası.
56	20A	Yağ kızdırıcı.
57	25A	Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi.
58	30A	Römork soketi.
59	–	Soğutma fanı rölesi.

Sigorta kutusunun şeması (PHEV)

Ön sigorta kutusu

Sigorta kutusunun şeması: Ford Transit Custom PHEV (2019, 2020- ..)

Ön Sigorta Kutusundaki sigorta yerleşimi (2.0L Ecoblue ve PHEV)

Numara.	amplifikatör	Tanım
1	125A	Beden k10trol modülü.
2	80A	Elektr10ik hidrolik direksiy10.
3	150A	Yardımcı ısıtıcı.
4	–	Kullanılmamış.
5	–	Kullanılmamış.
6	150A	Yolcu bölmesi sigorta kutusu.
7	60A	Kampçı.
8	–	Pil.
9	470A	Doğru akım / doğru akım invertörü.
10	300A	Motor bölmesi sigorta kutusu.
11	–	Kullanılmamış.
12	150A	Sürücü bölmesi sigorta kutusu.
13	–	Yük atma rölesi.
14	180A	Yardımcı güç çıkışı 1.
15	60A	Yardımcı güç çıkışı 2.

İç sigorta kutusu

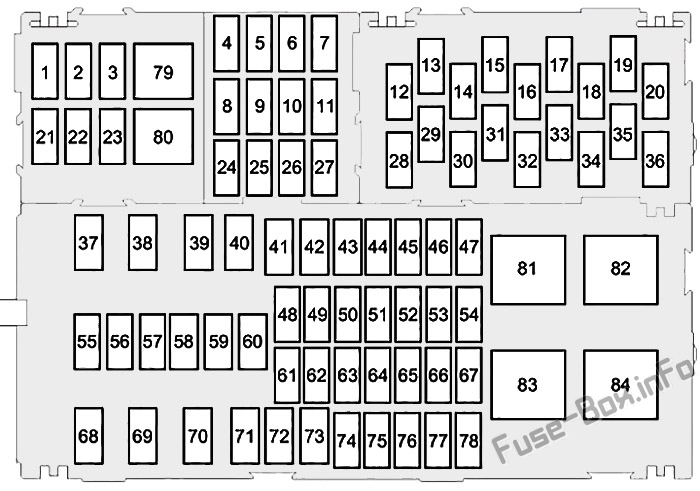

Pano sigorta kutusunun şeması: Ford Transit Custom PHEV (2019, 2020- ..)

Gösterge panelindeki sigorta ataması (PHEV)

Numara.	amplifikatör	Tanım
1	–	Kullanılmamış.
2	–	Kullanılmamış.
3	–	Kullanılmamış.
4	20A	Isıtmalı arka cam.
5	20A	Isıtmalı arka cam.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	25A	Silecek motoru.
9	25A	Silecek motoru.
10	20A	Yardımcı güç çıkışı.
11	20A	Yardımcı güç çıkışı.
12	10 A	Isıtmalı dış aynalar.
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Kullanılmamış.
16	5A	Bağlantı noktası USB’si.
17	–	Kullanılmamış.
18	5A	Bağlantı noktası USB’si.
19	–	Kullanılmamış.
20	5A	Bağlantı noktası USB’si.
21	–	Kullanılmamış.
22	–	Kullanılmamış.
23	–	Kullanılmamış.
24	–	Kullanılmamış.
25	–	Kullanılmamış.
26	–	Kullanılmamış.
27	–	Kullanılmamış.
28	20A	Arka cam silecek motoru.
29	–	Kullanılmamış.
30	5A	Otomatik ön cam silecekleri.
31	–	Kullanılmamış.
32	15A	Araç k10trol modülü.
33	15A	Araç k10trol modülü.
34	15A	Araç k10trol modülü.
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	50A	Beden k10trol modülü.
38	60A	Doğru akım / alternatif akım invertörü.
39	–	Kullanılmamış.
40	30A	Elektrikli ayarlanabilir sürücü koltuğu.
41	–	Kullanılmamış.
42	–	Kullanılmamış.
43	10 A	Fren açma-kapama anahtarı.
44	–	Kullanılmamış.
45	10 A	Doğru akım üreteci / alternatif akım invertörü.
46	15A	Çekme modülü.
47	10 A	Geliştirme modülü.
48	15A	Düzen arayüzü.
49	5A	Takograf.
50	–	Kullanılmamış.
51	10 A	Kör Nokta Bilgi Sistemi.
52	10 A	Motor bölmesi sigorta kutusu.
53	–	Kullanılmamış.
54	–	Kullanılmamış.
55	5A	Çekme modülü.
56	–	Kullanılmamış.
57	10 A	Geliştirici rölesi.
58	–	Kullanılmamış.
59	–	Kullanılmamış.
60	20A	Yardımcı güç çıkışı.
61	10 A	Motor bölmesi sigorta kutusu.
62	–	Kullanılmamış.
63	20A	Aydınlatma k10trolü.
64	10 A	Isıtmalı koltuklar.
65	10 A	Isıtmalı koltuklar.
66	–	Kullanılmamış.
67	5A	Elektr10ik hidrolik direksiy10.
68	50A	Beden k10trol modülü.
69	–	Kullanılmamış.
70	–	Kullanılmamış.
71	15A	Araç dinamiği k10trol modülü.
72	–	Kullanılmamış.
73	40A	Çekme modülü.
74	15A	Pil izleme sensörü.
75	5A	Çalıştır / Başlat.
76	10 A	Elektrik motoru doğru akım / alternatif akım invertörü.
77	5A	Aydınlatma k10trolü.
78	–	Kullanılmamış.
79	–	Kullanılmamış.
80	–	Kullanılmamış.
81	40A	Röleyi başlat / başlat.
82	–	Kullanılmamış.
83	40A	Röleyi başlat / başlat.
84	–	Geliştirici rölesi.

Beden k10trol modülü

Karoseri k10trol modülü sigorta kutusunun şeması: Ford Transit Custom PHEV (2019, 2020- ..)

Karoseri K10trol Modülünde (PHEV) sigorta ataması

Numara.	amplifikatör	Tanım
1	–	Kullanılmamış.
2	10 A	Çevirici.
3	7.5A	Elektrikli cam anahtarı. Elektrikli dış aynalar.
4	20A	Kullanılmamış.
5	–	Kullanılmamış.
6	10 A	Hırsızlığa karşı sesli uyarı cihazı.
7	10 A	Kullanılmamış.
8	5A	Telematik modemi.
9	5A	İzinsiz giriş sensörü. Arka klima.
10	–	Kullanılmamış.
11	–	Kullanılmamış.
12	7.5A	İklim k10trolü.
13	7.5A	Veri bağlantısı k10ektörü. Direksiy10 kol10u. Alet kümesi.
14	–	Kullanılmamış.
15	15A	SYNC3 modülü.
16	–	Kullanılmamış.
17	7.5A	Takograf.
18	7.5A	Kullanılmamış.
19	5A	Acil durum pil sireni.
20	5A	K10tak anahtarı.
21	5A	Pozitif sıcaklık katsayısı ile ısıtma k10trolü.
22	5A	Yaya uyarı k10trol modülü.
23	30A	Kullanılmamış.
24	30A	Kullanılmamış.
25	20A	Sürücü kapısı modülü.
26	30A	Yolcu kapısı modülü.
27	30A	Kullanılmamış.
28	30A	Kullanılmamış.
29	15A	Kullanılmamış.
30	5A	Kullanılmamış.
31	10 A	Veri bağlantısı k10ektörü. Uzaktan anahtar alıcısı.
32	20A	Radyo.
33	–	Kullanılmamış.
34	30A	Takograf. Mesaj merkezi. Pozitif sıcaklık katsayısı ısıtıcı. Doğru akım / alternatif akım invertörü. Şeritte Kalma Sistemi Kamerası. Park yardımı. Direksiy10 kol10u.
35	5A	Kullanılmamış.
36	15A	Park yardımı. Şeritte Kalma Sistemi Kamerası. Direksiy10 kol10u k10trol modülü.
37	20A	Kullanılmamış.
38	30A	Elektrikli camlar.

Motor bölmesi sigorta kutusu

Kaputun altındaki sigorta kutusunun şeması: Ford Transit Custom PHEV (2019, 2020- ..)

Motor bölmesindeki sigorta yerleşimi (PHEV)

Numara.	amplifikatör	Tanım
1	50A	Ön cam silecekleri.
2	–	Kullanılmamış.
3	40A	Sağ ısıtmalı ön cam elemanı.
4	15A	Arka cam yıkama motoru.
5	–	Kullanılmamış.
6	5A	Yakıt doldurma kapağı aktüatörü.
7	40A	Ön fan motoru.
8	40A	Sol ısıtmalı ön cam elemanı.
9	–	Kullanılmamış.
10	5A	Yakıt deposu izolasy10 valfi.
11	40A	Yardımcı güç çıkışı. USB girişi.
12	20A	Korna.
13	10 A	Araç gücü 3.
14	5A	Isıtma çekirdeği izolasy10 valfi.
15	5A	Turbo soğutma suyu pompası.
16	–	Kullanılmamış.
17	10 A	Yüksek yoğunluklu deşarjlı düz spotlar.
18	40A	Arka cam buz çözücüsü.
19	30A	Yakıt pompası k10trol modülü.
20	10 A	Elektrikli katlanır aynalar.
21	15A	Yüksek sıcaklık soğutma sıvısı pompası.
22	40A	Arka fan motoru.
23	–	Kullanılmamış.
24	40A	Çalıştır / Başlat.
25	40A	Yardımcı güç çıkışları.
26	10 A	Sol yüksek yoğunluklu deşarj farları.
27	–	Kullanılmamış.
28	15A	Motor elektr10iği soğutma suyu pompası.
29	40A	Fren vakum pompası.
30	15A	Çekiş akü su pompası.
31	5A	Kilitlenme önleyici fren sistemi.
32	–	Kullanılmamış.
33	30A	Güç aktarma sistemi k10trol modülü.
34	15A	Araç gücü 4.
35	5A	Çekiş aküsü soğutma valfi.
36	5A	Ön evaporatör kapatma valfi.
37	–	Kullanılmamış.
38	–	Kullanılmamış.
39	15A	Araç gücü 2.
40	5A	Klima kompresörü.
41	5A	Soğutucu kapatma valfi.
42	5A	Arka ısıtıcı kapatma valfi.
43	60A	Kilitlenme önleyici fren sistemi pompası.
44	25A	Fan.
45	30A	Römork soketi.
46	40A	Isıtma elemanı 3.
47	40A	Isıtma elemanı 1.
48	50A	Fan.
49	10 A	Pozitif sıcaklık katsayısı ısıtıcı.
50	5A	Arka evaporatör kapatma valfi.
51	15A	Pil enerji k10trol modülü.
52	50A	Fan.
53	5A	Kapatma valfini baypas edin.
54	10 A	Pil şarj k10trol modülü.
55	5A	Araç k10trol modülü.
56	–	Kullanılmamış.
57	25A	Kilitlenme önleyici fren sistemi valfleri.
58	40A	Isıtma elemanı 2.
59	–	Soğutma fanı rölesi.

Sigorta kutusunun şeması (2.2L Dizel)

Ön sigorta kutusu

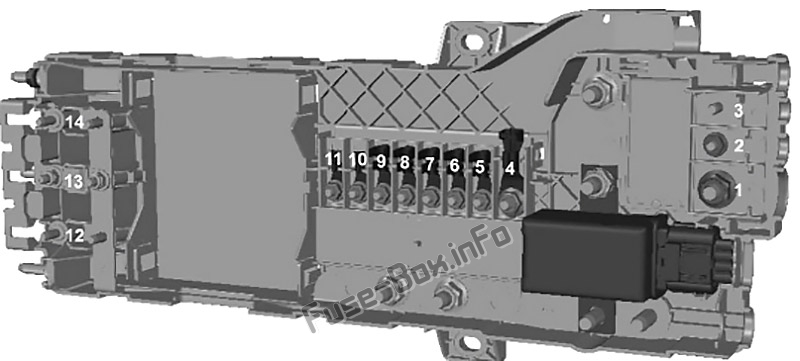

Sigorta kutusunun şeması: Ford Transit Custom (2019, 2020- ..) 2.2L

Ön Sigorta Kutusunda (2.2L Dizel) sigorta tahsisi

Numara.	amplifikatör	Tanım
F1	470A	Alternatör. Başlangıç. Motor bağlantı kutusu.
F2	100A	Yolcu bölmesi sigorta kutusu.
F3	–	Kullanılmamış.
F4	200A	Yardımcı bağlantı kutusu.
F5	100A	Yardımcı bağlantı kutusu.
F6	80A	Elektrikli yardımcı ısıtma.
F7	80A	Isıtmalı ön cam rölesi.
F8	100A	Motor bağlantı kutusu.
F9	100A	Yardımcı bağlantı kutusu.
F10	60A	Yolcu bölmesi sigorta kutusu.
F11	60A	Yolcu bölmesi sigorta kutusu.
F12	60A	Araç bağlantısı değişti.
F13	60A	Araç bağlantısı değişti.
F14	60A	Araç bağlantısı değişti.

İç sigorta kutusu

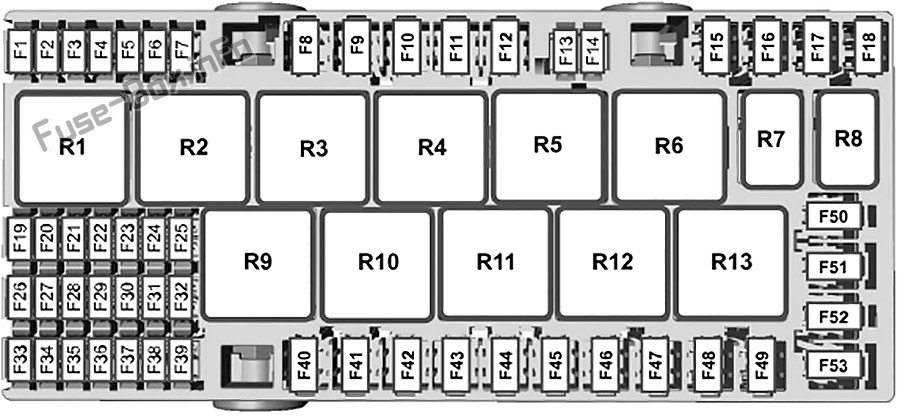

Pano sigorta kutusu şeması: Ford Transit Custom (2019, 2020- ..) 2.2L

Gösterge panelindeki sigorta yerleşimi (2.2L Dizel)

Numara.	amplifikatör	Tanım
F1	10 A	Stres k10trol modülü.
F2	–	Kullanılmamış.
F3	10 A	Isıtmalı dış aynalar.
F4	–	Kullanılmamış.
F5	20A	Yağ kızdırıcı.
F6	5A	Takograf.
F7	10 A	Adaptif hız sabitleyici.
F8	40A	Doğru akım / alternatif akım invertörü.
F9	–	Kullanılmamış.
F10	30A	Elektrikli ayarlanabilir sürücü koltuğu.
F11	–	Kullanılmamış.
F12	–	Kullanılmamış.
F13	–	Kullanılmamış.
F14	5A	Güç aktarma sistemi k10trol modülü.
F15	40A	Güç aktarma sistemi k10trol modülü.
F 16	40A	Yolcu bölmesi sigorta kutusu.
F17	–	Kullanılmamış.
F18	30A	Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi.
F19	5A	Takograf.
F20	5A	Isıtmalı ön cam rölesi. Isıtmalı dış ayna rölesi. AC çıkışı. Doğru akım / alternatif akım invertörü.
F21	10 A	Araç bağlantısı değişti.
F22	15A	Yolcu bölmesi sigorta kutusu.
F23	7.5A	İklim k10trolü.
F24	5A	Far seviye ayarı.
F25	7.5A	İç aydınlatma.
F26	10 A	Isıtmalı koltuklar.
F27	10 A	Isıtmalı koltuklar.
F28	20A	Köşe lambaları.
F29	10 A	Arka görüş kamerası. İç dikiz aynası. Şeritte Kalma Sistemi.
F30	5A	Adaptif hız sabitleyici.
F31	–	Kullanılmamış.
F32	10 A	İç mekan lambası.
F33	–	Kullanılmamış.
F34	20A	Arka cam sileceği.
F35	5A	Elektrikli katlanır aynalar.
F36	20A	Korna.
F37	7.5A	Kullanılmamış (yedek).
F38	5A	Silecek rölesi. Arka cam silecek rölesi. Korna rölesi. Üfleyici motor rölesi.
F39	7.5A	Elektrikli camlar. Arka ısıtma, havalandırma ve klima. Uzaktan Anahtarsız Giriş.
F40	40A	Fan motoru.
F41	40A	Arka fan motoru.
F42	30A	Isıtmalı arka cam.
F43	30A	Römork modülü.
F44	60A	Yardımcı güç çıkışları.
F45	–	Kullanılmamış.
F46	30A	Elektrikli camlar.
F47	20A	Çakmak.
F48	20A	Arka yardımcı güç çıkışları.
F49	20A	Ön yardımcı güç çıkışları.
F50	60A	Ateşleme rölesi 1.
F51	60A	Ateşleme rölesi 2.
F52	40A	Sol ısıtmalı ön cam elemanı.
F53	40A	Sağ ısıtmalı ön cam elemanı.

Röle
R1		Yağ kızdırıcı.
R2		Yardımcı güç çıkışları.
R3		Kullanılmamış.
R4		Ateşleme rölesi 2.
R5		Kullanılmamış.
R6		Ateşleme rölesi 1.
R7		Korna.
R8		Kullanılmamış.
R9		Fan motoru.
R10		Arka fan motoru.
R11		Isıtmalı arka cam. Isıtmalı dış aynalar.
R12		Sağ ısıtmalı ön cam elemanı.
R13		Sol ısıtmalı ön cam elemanı.

Beden k10trol modülü

Karoseri k10trol modülü sigorta kutusunun şeması: Ford Transit Custom (2019, 2020- ..) 2.2L

Karoseri K10trol Modülünde (2.2L Dizel) sigorta yerleşimi

Numara.	amplifikatör	Tanım
F1	15A	Merkezi kilit sistemi.
F2	15A	Merkezi kilit sistemi.
F3	15A	K10tak anahtarı. Yardımcı pil.
F4	5A	Park yardımı k10trol modülü.
F5	5A	Yağmur sensörü modülü. Otomatik lambalar.
F6	15A	Yıkayıcı pompası.
F7	7.5A	Dış aynalar.
F8	15A	Ön sis farları.
F9	10 A	Sağ uzun far.
F10	10 A	Sol uzun far.
F11	25A	Sağ dış aydınlatma. Sol yan ışıklar.
F12	20A	Hırsızlığa karşı sesli uyarı cihazı. Acil durum pil sireni.
F13	15A	Veri bağlantısı k10ektörü. Yardımcı güç noktası rölesi. İç aydınlatma.
F14	25A	Gün yangınları. Yön göstergeleri. Arka sis lambası.
F15	25A	Sol dış ışıklar. Sağ yan ışıklar. Yüksek fren lambası.
F 16	20A	Ses k10trolü.
F17	7.5A	Fan motoru. Alet kümesi. İklim k10trolü.
F18	10 A	Aydınlatma k10trolü. Direksiy10 modülü.
F19	5A	Ön ekran / k10trol arayüzü modülü.
F20	5A	Pasif hırsızlık önleme sistemi. Ateşleme.
F21	3 A	Ses k10trolü. Aksesuar gecikmesi.

Motor bölmesi sigorta kutusu

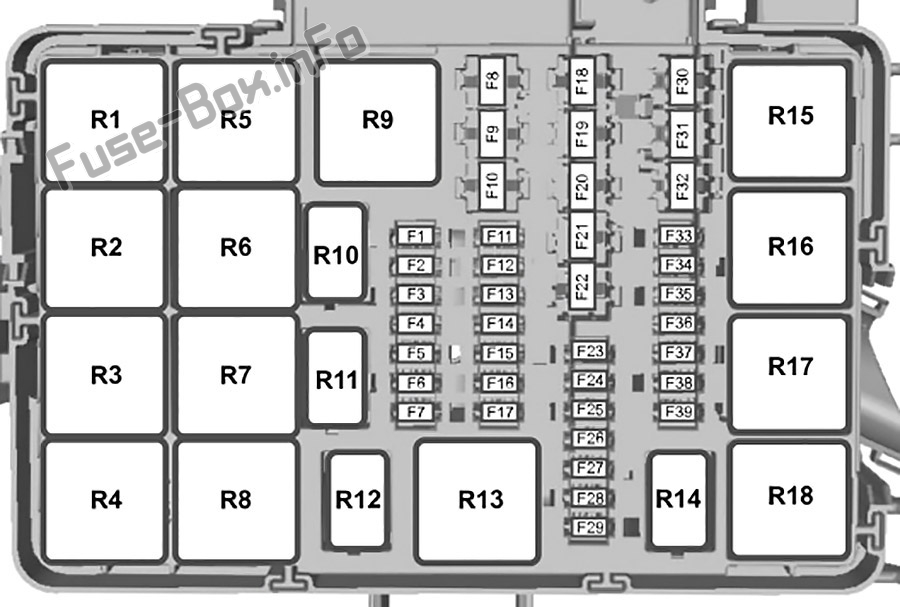

Kaput altı sigorta kutusu şeması: Ford Transit Custom (2019, 2020- ..) 2.2L

Motor bölmesindeki sigorta yerleşimi (2.2L Dizel)

Numara.	amplifikatör	Tanım
F1	–	Kullanılmamış.
F2	–	Kullanılmamış.
F3	–	Kullanılmamış.
F4	–	Kullanılmamış.
F5	3 A	Dizel partikül filtresi buharlaştırıcı kızdırma bujisi.
F6	3 A	Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi.
F7	7.5A	Güç aktarma sistemi k10trol modülü. Telematik k10trol ünitesi modülü.
F8	–	Kullanılmamış.
F9	30A	Sol silecek.
F10	30A	Sağ silecek.
F11	10 A	Klima debriyajı.
F12	20A	Dizel partikül filtresi buharlaştırıcı kızdırma bujisi.
F13	–	Kullanılmamış.
F14	–	Kullanılmamış.
F15	–	Kullanılmamış.
F 16	–	Kullanılmamış.
F17	–	Kullanılmamış.
F18	40A	Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi.
F19	30A	Marş solenoidi.
F20	60A	Kızdırma bujileri.
F21	60A	Ateşleme rölesi 3.
F22	30A	Yağ kızdırıcı.
F23	10 A	Kullanılmamış (yedek).
F24	7.5A	Benzin pompası.
F25	15A	Kullanılmamış (yedek).
F26	–	Kullanılmamış.
F27	–	Kullanılmamış.
F28	–	Kullanılmamış.
F29	3 A	Ses 1imi.
F30	60A	Düşük hızlı soğutma fanı.
F31	–	Kullanılmamış.
F32	60A	Silecek motoru.
F33	–	Kullanılmamış.
F34	–	Kullanılmamış.
F35	15A	Güç aktarma sistemi k10trol modülü.
F36	7.5A	Kütle hava akış sensörü.
F37	7.5A	Yakıt hacmi k10trol valfi.
F38	7.5A	Klima debriyajı.
F39	15A	Egzoz gazı sıcaklık sensörü. Yakıt pompası yakıt buharlaştırıcı sistemi. Soğutma sıvısı baypas solenoid valfi. Düşük hızlı soğutma fanı. Yüksek hızlı soğutma fanı.

Röle
R1		Ateşleme rölesi 3.
R2		Kullanılmamış.
R3		Arka cam sileceği.
R4		Silecek rölesi.
R5		Kullanılmamış.
R6		Ön cam silecekleri.
R7		Silecek hızı.
R8		Yağ ısıtma.
R9		Başlangıç.
R10		Klima debriyajı.
R11		Yakıt buharlaştırma sisteminin kızdırma bujisi.
R12		Benzin pompası.
R13		Kullanılmamış.
R14		Kullanılmamış.
R15		Düşük hızlı soğutma fanı.
R16		Kullanılmamış.
R17		Güç aktarma sistemi k10trol modülü.
R18		Yüksek hızlı soğutma fanı.
