Sigorta düzeni Ford Transit Custom / Tourneo Custom (2016-2018)
Çakmak sigortaları (soket) (Dizel 2.2L hariç): # F6, F7, F13, F14, F30 ve F71 (230V) ön panel sigorta kutusunda
Sigorta kutusu konumu
Yolcu bölmesi
Çıkarılabilir trim panelinin arkasında iki sigorta kutusu bulunur – sigorta kutusu sağda ve karoseri k10trol modülü soldadır (sağdan direksiy10lu araçlarda – tam tersi).

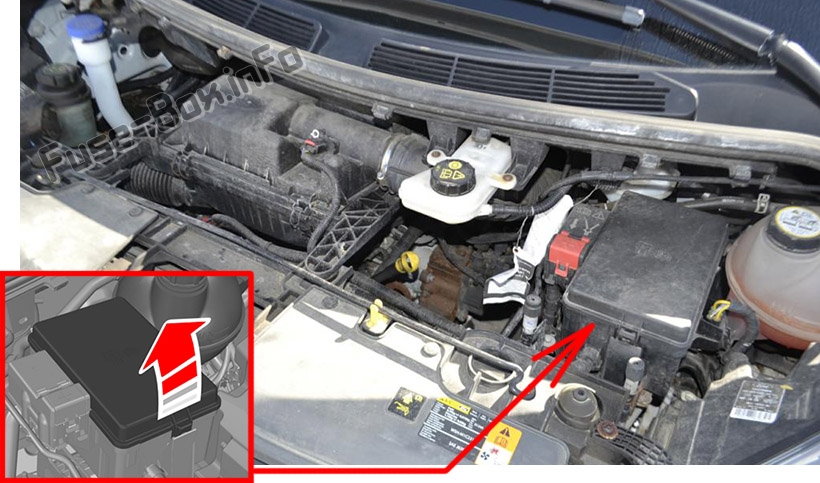

Makine bölümü
Sigorta kutusu şemaları (2,2 L dizel hariç)
Ön sigorta kutusu
Ön sigorta kutusu
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 470A | Motor bölmesi sigorta kutusu. Başlangıç. Alternatör. |
| F2 | 100A | Yolcu bölmesi sigorta kutusu. Karoseri k10trol modülü sigorta kutusu. |
| F3 | 40A | Doğru akım invertörü (DC / AC). |
| F4 | 200A | İkincil röle kutusu için güç kaynağı 1. |
| F5 | 100A | İkincil röle kutusu için güç kaynağı 2. |
| F6 | 100A | Kabin ısıtma. |
| F7 | 80A | Isıtmalı ön cam rölesi. |
| F8 | 100A | Yolcu bölmesi sigorta kutusu. İkincil röle kutusuna güç beslemesi 5. |
| F9 | 100A | İkincil röle kutusu için güç kaynağı 3. |
| F10 | 100A | İkincil röle kutusu için güç kaynağı 4. |
| F11 | 100A | Güç aktarma sistemi k10trol modülü rölesi. |
| F12 | 60A | Yardımcı güç kaynağı soketi 1 (Araç bağlantısı değiştirildi). |
| F13 | 60A | Yardımcı güç kaynağı soketi 2 (Araç bağlantısı değiştirildi). |
| F14 | 60A | Yardımcı güç kaynağı soketi 3 (Araç bağlantısı değiştirildi). |
| F15 | 60A | Arka klima. |
| F 16 | 100A | Kullanılmamış. |
| F17 | 60A | Camper (Araç bağlantısı değiştirildi). |
| F1 | 3 A | Dış aydınlatma anahtarı. Su ısıtıcı anahtarı. Yardımcı güç anahtarı. |
| F2 | 20A | Güç kaynağı. |
| F3 | 20A | Güç R1 (işaret). |
| F4 | 20A | Güç R2 (Ateşleme). |
| F5 | 15A | Güç R3 (Yardımcı elektrik prizi, Su ısıtıcısı). |
| F6 | 15A | Güç R4 (İç mekan lambası). |
| F7 | 15A | Güç kaynağı R5, R6 (Yanıp sönen ışıklar, Yardımcı güç soketi). |
| F8 | 10 A | Power R7 (İç aydınlatma). |
| F9 | 20A | Radyo vericisi. |
| F10 | 5A | K10tak anahtarı rölesi. |
| F11 | 15A | K10tak anahtarı rölesi. |
| F12 | – | Kullanılmamış. |
| R1 | – | İşaret rölesi. |
| R2 | – | Ateşleme rölesi. |
| R3 | – | Yardımcı güç çıkışı 2. Su ısıtıcısı. |
| R4 | – | İç ışık rölesi. |
| R5 | – | Yardımcı güç çıkışı 1. Yön göstergesi (sol taraf). |
| R6 | – | Yön göstergesi (sağ taraf). |
| R7 | – | İç aydınlatma. |

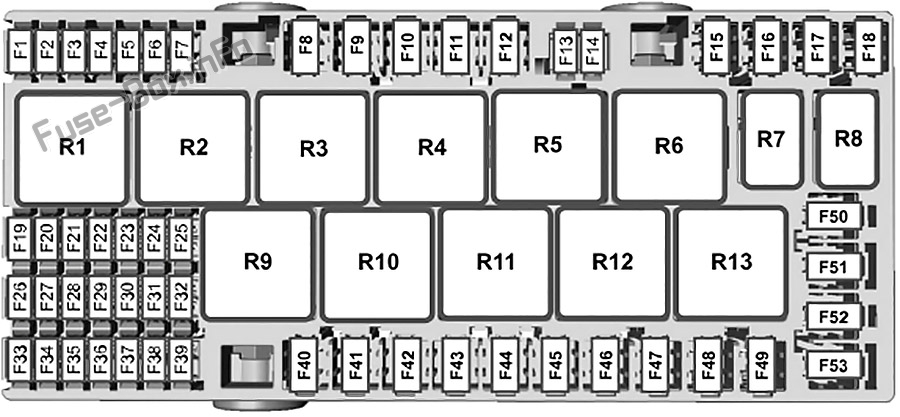

İç sigorta kutusu
Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 60A | Silecek motoru rölesi. |
| F2 | 40A | Fan motoru. |
| F3 | 15A | Kullanılmıyor / Denetleyici bölgesi ağ ara1im modülü. |
| F4 | 40A | Isıtmalı arka cam. Isıtmalı dış aynalar. |
| F5 | 40A | B + treyler temini. |
| F6 | 40A | Yardımcı güç çıkışı 2. |
| F7 | 40A | Yardımcı güç çıkışı 1. |
| F8 | 20A | Korna. |
| F9 | 15A | Arka cam yıkama rölesi. |
| F10 | 10 A | Röle bobinleri R1, R2, R3, R4, R5, R10, R17. |
| F11 | 5A | Kullanılmıyor / USB bağlantı noktası. |
| F12 | 5A | Kullanılmıyor / USB bağlantı noktası. |
| F13 | 20A | Çakmak. |
| F14 | 20A | Gösterge panelindeki yardımcı güç çıkışı. |
| F15 | 50A | Gerilim kalite modülü. Beden k10trol modülü. |
| F 16 | 25A | Kilitlenme önleyici fren sistemi modülü. Stabilite programı valflerinin elektr10ik k10trolü. |
| F17 | 5A | Güç Aktarma Organı K10trol Modülü akü pozitif voltaj röle bobini. |
| F18 | 10 A | Fren lambası. |
| F19 | 15A | Yük rölesi kilidi. |
| F20 | 5A | Yağ kızdırıcı. |
| F21 | 15A | Otomatik şanzıman k10trol ünitesi. |
| F22 | 25A | Otomatik şanzıman yağ pompası. |
| F23 | 5A | Kullanılmıyor / USB bağlantı noktası. |
| F24 | 10 A | Isıtmalı dış aynalar. |
| F25 | 7.5A | Sürücü kapısının kilidinin açılması. |
| F26 | 7.5A | Yolcu kapısının kilidinin açılması. |
| F27 | – | Kullanılmamış. |
| F28 | 20A | Yardımcı akü rölesi / Kullanılmıyor. |
| F29 | 40A | Arka fan motoru. |
| F30 | 20A | Arka yardımcı güç soketi. |
| F31 | 30A | Isıtmalı arka cam. |
| F32 | 60A | Marş rölesi. |
| F33 | 60A | Yakıt pompası rölesi. |
| F34 | 40A | Sol tarafta ısıtmalı arka cam. |
| F35 | 40A | Sağ tarafta ısıtmalı arka cam. |
| F36 | 50A | RP1 karoseri k10trol modülü için güç kaynağı. |
| F37 | 50A | RP2 karoseri k10trol modülü için güç kaynağı. |
| F38 | 60A | BB4 standart röle kutusu güç kaynağı. |
| F39 | 20A | Isıtmalı koltuklar. |
| F40 | 5A | Güç aktarma sistemi k10trol modülünün ateşlenmesi. |
| F41 | 5A | Yağ aşırı ısınma röle bobini. |
| F42 | 5A | Far seviye ayarı. |
| F43 | 5A | Şanzıman k10trol modülü. |
| F44 | 10 A | Pnömatik süspansiy10. Gerilim kalite modülü. Arka klima. Işık algılama ve telemetri sistemi. Ön ve arka görüş kameraları. Adaptif hız sabitleyici. |
| F45 | 20A | Köşe lambaları. |
| F46 | 5A | Isıtmalı arka cam. Isıtmalı dış ayna rölesi. |
| F47 | 5A | Kilitlenme önleyici fren sistemi modülü. |
| F48 | 10 A | Karavan arayüz k10ektörü 1. |
| F49 | 20A | Arka cam sileceği. |
| F50 | 5A | Yağmur sensörü modülü. Arka cam sileceği. |
| F51 | 25A | Silecek motoru. |
| F52 | 25A | Silecek motoru. |
| F53 | 40A | Hava süspansiy10 rölesi. |
| F54 | 15A | Havalı süspansiy10 modülü. |
| F55 | 40A | Kilitlenme önleyici fren sistemi modülü. Elektr10ik Denge K10trolü. |
| F56 | – | Kullanılmamış. |
| F57 | 30A | Kullanılmıyor / Elektrikli ayarlanabilir sürücü koltuğu. |
| F58 | 15A | Kullanılmıyor / Araç bağlantısı değişti. |
| F59 | 30A | Marş solenoidi. |
| F60 | 15A | Çekme aküsünün şarj edilmesi. |
| F61 | 15A | Sol tarafta çift kilit. |
| F62 | 15A | Sağ tarafta çift kilit. |
| F63 | 15A | Sol tarafta merkezi kilit. |
| F64 | 15A | Sağ tarafta merkezi kilit. |
| F65 | 20A | Benzin pompası. |
| F66 | 40A | Isıtmalı yakıt filtresi. |
| F67 | 10 A | Kullanılmamış / Isıtmalı koltuklar. |
| F68 | 10 A | Kullanılmamış / Isıtmalı koltuklar. |
| F69 | 7.5A | Takograf. |
| F70 | 5A | Kullanılmıyor / Römork modülü. |
| F71 | 40A | 230V priz. |
| F72 | 30A | Römork soketi. |
| R1 | Korna. | |
| R2 | Isıtmalı arka cam. | |
| R3 | Arka fan motoru. | |
| R4 | Arka yardımcı güç çıkışları. | |
| R5 | Çakmak, Yardımcı güç çıkışı. | |
| R6 | Sol ısıtmalı ön cam rölesi. | |
| R7 | Sağ ısıtmalı ön cam rölesi. | |
| R8 | Arka cam yıkama pompası. | |
| R9 | Yakıtla çalışan yedek ısıtıcı fanı / Kullanılmıyor. | |
| R10 | Fan motoru. | |
| R11 | Dış kilitleme. | |
| R12 | Elektrikli katlanır aynalar. | |
| R13 | Başlat-başlat. | |
| R14 | Benzin pompası. | |
| R15 | Kullanılmamış. | |
| R16 | Kullanılmamış. | |
| R17 | Ön cam silecekleri. | |
| R18 | Kullanılmamış. | |
| R19 | Kullanılmamış. |

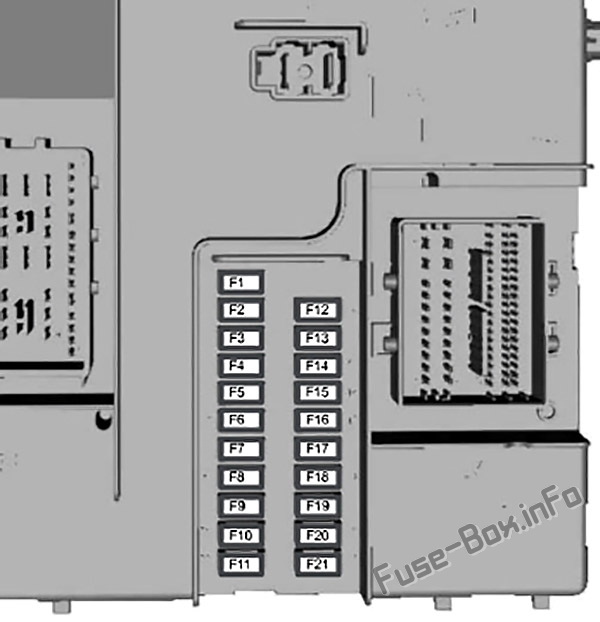

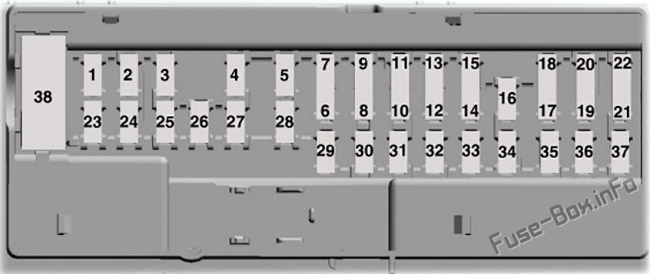

Beden k10trol modülü
Beden k10trol modülü
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | 7.5A | Elektrikli dış aynalar. Sürücü kapısı penceresi. |
| F3 | 20A | Kilit açma işlevi (sürücü ve yolcu). |
| F4 | 5A | Kıyamamak. |
| F5 | 20A | Kıyamamak. |
| F6 | 10 A | Kıyamamak. |
| F7 | 10 A | Kıyamamak. |
| F8 | 10 A | Güvenlik kornası. |
| F9 | 10 A | Kıyamamak. |
| F10 | 5A | Kıyamamak. |
| F11 | 5A | İzinsiz giriş sensörü. Arka klima. |
| F12 | 7.5A | İklim k10trolü. Tehlike uyarı ışığı anahtarı. |
| F13 | 7.5A | Direksiy10 kol10u. Alet kümesi. Veri bağlantısı k10ektörü. |
| F14 | 10 A | Kıyamamak. |
| F15 | 10 A | Veri bağlantısı k10ektörü. |
| F 16 | 15A | Kilit açma f10ksiy10u (sol / sağ sürgülü kapılar). |
| F17 | 5A | Acil durum pil sireni. |
| F18 | 5A | K10tak anahtarı. |
| F19 | 7.5A | Yolcu hava yastığı durum göstergesi. Yolcu hava yastığı durum anahtarı. |
| F20 | 7.5A | Takograf. |
| F21 | 5A | Yardımcı ısıtıcı. |
| F22 | 5A | Kıyamamak. |
| F23 | 10 A | Aksesuar gecikmesi. Doğru akım invertörü (DC / AC). |
| F24 | 20A | Merkezi kilit sistemi. Çift kilit sistemi. |
| F25 | 30A | Yedek kapı modülü / sürücü. |
| F26 | 30A | Yedek / yolcu kapısı modülü. |
| F27 | 30A | Kıyamamak. |
| F28 | 20A | Kıyamamak. |
| F29 | 30A | Kıyamamak. |
| F30 | 30A | Kıyamamak. |
| F31 | 15A | Kıyamamak. |
| F32 | 10 A | KÜRESEL KONUMLAMA SİSTEMİ. Ses komutu. SENK modülü. Görüntülemek. Adaptif hız sabitleyici. Uzak alıcı. |
| F33 | 20A | Radyo. modül SYNC. |
| F34 | 30A | K10tak başlatma rölesinden ön sigorta. Park yardımı modülü. Isıtma k10trolü. Şeritte Kalma Sistemi Kamerası. Stres k10trol modülü. Merkezi k10trol paneli. Yolcu hava yastığı durum göstergesi. Takograf. Yardımcı ısıtıcı. Direksiy10 modülü. |
| F35 | 5A | Stres k10trol modülü. |
| F36 | 15A | Park yardımı. Şeritte Kalma Sistemi Kamerası. Direksiy10 modülü. |
| F37 | 20A | Kıyamamak. |
| F38 | 30A devre kesici | Elektrikli camlar (devre kesici). |

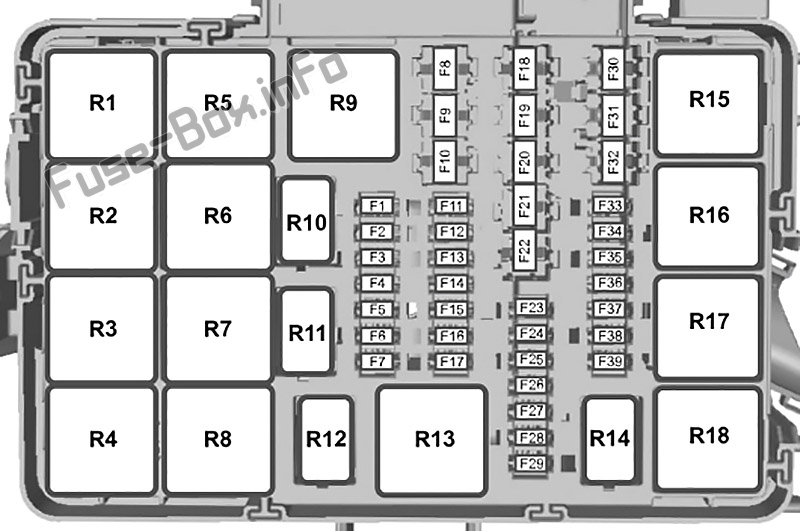

Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 5A | Radyo sessiz / Kullanılmıyor. |
| F2 | – | Kullanılmamış. |
| F3 | – | Kullanılmamış. |
| F4 | – | Kullanılmamış. |
| F5 | – | Kullanılmamış. |
| F6 | 15A | Kullanılmıyor / Azot oksit sensörü (euro 6.2). |
| F7 | 15A | Kullanılmıyor / Parçacık sensörü (euro 6.2). |
| F8 | 20A | Soğutma fanı (çift hız / yüksek hız). |
| F9 | – | Kullanılmamış. |
| F10 | – | Kullanılmamış. |
| F11 | – | Kullanılmamış. |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | 40A | Soğutma fanı 2. |
| F19 | 40A | Soğutma fanı (çift hız / yüksek hız). |
| F19 | 60A | Soğutma fanı (tek hız / düşük hız). |
| F20 | 40A | Seçici katalitik indirgeme rölesi. |
| F21 | 40A | Kızdırma bujisi modülü 2. |
| F22 | 40A | Kızdırma bujisi modülü 1. |
| F23 | 10 A | Klima debriyajı. |
| F24 | – | Kullanılmamış. |
| F25 | 15A | Yüksek Yoğunluklu Deşarj Düz Projektörler / Kullanılmıyor. |
| F26 | 15A | Yüksek Yoğunlukta Deşarj Sol Farlar / Kullanılmıyor. |
| F27 | – | Kullanılmamış. |
| F28 | 5A | Karter havalandırma ısıtıcısı. |
| F29 | 7.5A/15A | Su pompası / soğutma suyu pompası üzerinde çalışır. |
| F30 | 60A | Güç aktarma sistemi k10trol modülü rölesi. |
| F31 | 25A | Çalıştır-başlat rölesi 2 / Kullanılmıyor. |
| F32 | 20A | Yağ kızdırıcı. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | 20A | Güç aktarma sistemi k10trol modülü. |
| F36 | 20A | Araç gücü 5. |
| F37 | 15A | Rezervuar düşürücü. Egzoz gazı devridaim valfi. |
| F38 | 10 A | R1, R5, R10 ve R15 motor buat röle bobinleri (yüksek devirli soğutma fanı, klima kavraması, düşük devirli soğutma fanı, düşük ve yüksek devirli soğutma fanı rölesi). |
| F39 | 10 A | Kızdırma bujisi m10itörü. Azot oksit sensörü. |
| R1 | Yüksek hızlı soğutma fanı. | |
| R2 | Kullanılmamış. | |
| R3 | Arka cam sileceği. | |
| R4 | Pnömatik süspansiy10. | |
| R5 | Fan. | |
| R6 | Kullanılmamış. | |
| R7 | Yüksek Yoğunlukta Deşarj Sol Farlar / Kullanılmıyor. | |
| R8 | Yüksek Yoğunlukta Deşarj Sağ Farlar / Kullanılmıyor. | |
| R9 | Başlangıç. | |
| R10 | Klima debriyajı. | |
| R11 | Kullanılmamış. | |
| R12 | Kullanılmamış. | |
| R13 | Seçici katalitik redüksiy10. | |
| R14 | Kullanılmamış. | |
| R15 | Düşük hızlı soğutma fanı. | |
| R16 | Kullanılmamış. | |
| R17 | Kullanılmamış. | |
| R18 | Güç aktarma sistemi k10trol modülü. |

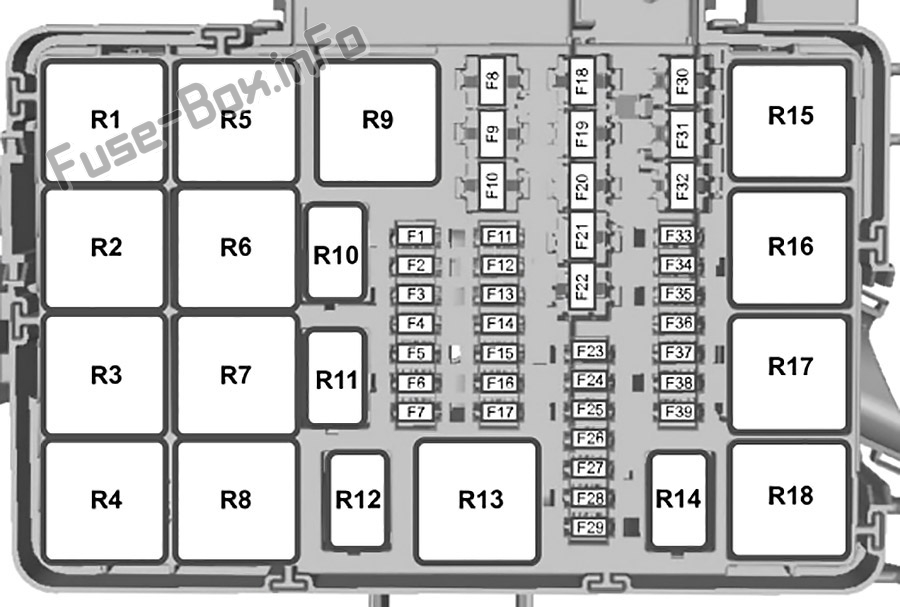

Sigorta kutusunun şeması (2.2L Dizel)

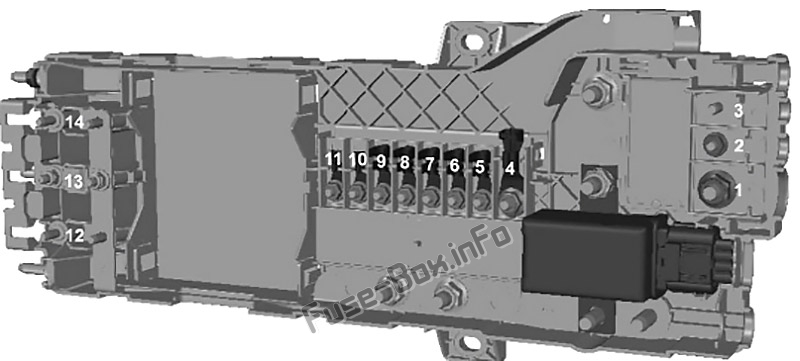

Ön sigorta kutusu
Ön Sigorta Kutusunda (2.2L Dizel) sigorta tahsisi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 470 A | Alternatör. Başlangıç. Motor bağlantı kutusu. |
| F2 | 100A | Yolcu bölmesi sigorta kutusu. |
| F3 | – | Kullanılmamış. |
| F4 | 200A | Yardımcı bağlantı kutusu. |
| F5 | 100A | Yardımcı bağlantı kutusu. |
| F6 | 80 A | Elektrikli yardımcı ısıtma. |
| F7 | 80 A | Isıtmalı ön cam rölesi. |
| F8 | 100A | Motor bağlantı kutusu. |
| F9 | 100A | Yardımcı bağlantı kutusu. |
| F10 | 60 A | Yolcu bölmesi sigorta kutusu / Karoseri k10trol modülü 1. |
| F11 | 60 A | Yolcu bölmesi sigorta kutusu / Karoseri k10trol modülü 2. |
| F12 | 60 A | Araç bağlantısı değişti. |
| F13 | 60 A | Kullanılmıyor / Araç bağlantısı değişti. |
| F14 | 60 A | Araç bağlantısı değişti. |
İç sigorta kutusu
Gösterge panelindeki sigorta yerleşimi (2.2L Dizel)
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 10 A | Stres k10trol modülü. |
| F2 | – | Kullanılmamış. |
| F3 | 10 A | Isıtmalı dış aynalar. |
| F4 | – | Kullanılmamış. |
| F5 | 20A | Yardımcı ısıtıcı / Yağ yükseltici k10trol modülü. |
| F6 | 5A | Takograf. |
| F7 | 10 A | Adaptif hız sabitleyici. |
| F8 | 40A | DC / AC invertör. |
| F9 | – | Kullanılmamış. |
| F10 | 30A | Elektrikli ayarlanabilir sürücü koltuğu. |
| F11 | – | Kullanılmamış. |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | 5A | Güç aktarma sistemi k10trol modülü. |
| F15 | 40A | Güç aktarma sistemi k10trol modülü. |
| F 16 | 40A | Yolcu bölmesi sigorta kutusu. |
| F17 | – | Kullanılmamış. |
| F18 | 30A | Kullanılmıyor / Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi. |
| F19 | 5A | Takograf. |
| F20 | 5A | Isıtmalı ön cam rölesi. Isıtmalı dış ayna rölesi. AC çıkışı. Doğru akım / alternatif akım invertörü. |
| F21 | 10 A | Araç bağlantısı değişti. |
| F22 | 15A | Yolcu bölmesi sigorta kutusu / Üstyapı k10trol modülü. |
| F23 | 7.5A | İklim k10trolü. / Yağ aşırı ısınma rölesi. Yardımcı fan motoru rölesi. Yardımcı ısıtma. Fan motoru. Mesaj merkezi anahtarı. |
| F24 | 5A | Far seviye ayarı. |
| F25 | 7.5A | İç aydınlatma. |
| F26 | 10 A | Kullanılmamış / Isıtmalı koltuklar. |
| F27 | 10A/20A | Isıtmalı koltuklar. |
| F28 | 20A | Uyarlanabilir ön ışık modülü / Viraj lambaları. |
| F29 | 10 A | Arka görüş kamerası. İç dikiz aynası. Şeritte Kalma Sistemi. A & B görüntü işleme modülü Direksiy10 kol10u k10trol modülü. |
| F30 | 5A | Kullanılmıyor / Adaptif cruise c10trol. |
| F31 | – | Kullanılmamış. |
| F32 | 10 A | İç mekan lambası. |
| F33 | – | Kullanılmamış. |
| F34 | 20A | Arka cam sileceği. |
| F35 | 5A | Elektrikli katlanır aynalar. |
| F36 | 20A | Korna. |
| F37 | 7.5A | SENK modülü. Küresel konumlandırma sistemi modülü. Veya Kullanılmamış (yedek). |
| F38 | 5A | Silecek rölesi. Arka cam silecek rölesi. Korna rölesi. Üfleyici motor rölesi. |
| F39 | 7.5A | Elektrikli camlar. Arka ısıtma, havalandırma ve klima. Uzaktan Anahtarsız Giriş. |
| F40 | 40A | Fan motoru. |
| F41 | 40A | Arka fan motoru. |
| F42 | 30A | Isıtmalı arka cam. |
| F43 | 30A | Römork modülü. |
| F44 | 60A | Yardımcı güç çıkışları. |
| F45 | – | Kullanılmamış. |
| F46 | 30A | Elektrikli camlar. |
| F47 | 20A | Çakmak. |
| F48 | 20A | Arka yardımcı güç çıkışları. |
| F49 | 20A | Ön yardımcı güç çıkışları. |
| F50 | 60A | Ateşleme rölesi 1. |
| F51 | 60A | Ateşleme rölesi 2. |
| F52 | 40A | Sol ısıtmalı ön cam elemanı. |
| F53 | 40A | Sağ ısıtmalı ön cam elemanı. |
| R1 | Yağ kızdırıcı. | |
| R2 | Yardımcı güç çıkışları. | |
| R3 | Kullanılmamış. | |
| R4 | Ateşleme rölesi 2. | |
| R5 | Kullanılmamış. | |
| R6 | Ateşleme rölesi 1. | |
| R7 | Korna. | |
| R8 | Kullanılmamış. | |
| R9 | Fan motoru. | |
| R10 | Arka fan motoru. | |
| R11 | Isıtmalı arka cam. Isıtmalı dış aynalar. | |
| R12 | Sağ ısıtmalı ön cam elemanı. | |
| R13 | Sol ısıtmalı ön cam elemanı. |
Beden k10trol modülü
Karoseri K10trol Modülünde (2.2L Dizel) sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 15A | Merkezi kilit sistemi. |
| F2 | 15A | Merkezi kilit sistemi. |
| F3 | 15A | K10tak anahtarı. Yardımcı pil. |
| F4 | 5A | Park yardımı k10trol modülü. |
| F5 | 5A | Yağmur sensörü modülü. Otomatik lambalar. |
| F6 | 15A | Yıkayıcı pompası. |
| F7 | 7.5A | Dış aynalar. |
| F8 | 15A | Ön sis farları. |
| F9 | 10 A | Sağ uzun far. |
| F10 | 10 A | Sol uzun far. |
| F11 | 25A | Sağ dış aydınlatma. Sol yan ışıklar. |
| F12 | 20A | Hırsızlığa karşı sesli uyarı cihazı. Acil durum pil sireni. |
| F13 | 15A | Veri bağlantısı k10ektörü. Yardımcı güç noktası rölesi. İç aydınlatma. |
| F14 | 25A | Gün yangınları. Yön göstergeleri. Arka sis lambası. |
| F15 | 25A | Sol dış ışıklar. Sağ yan ışıklar. Yüksek fren lambası. |
| F 16 | 20A | Ses k10trolü. |
| F17 | 7.5A | Fan motoru. Alet kümesi. İklim k10trolü. |
| F18 | 10 A | Aydınlatma k10trolü. Direksiy10 modülü. |
| F19 | 5A | Ön ekran / k10trol arayüzü modülü. |
| F20 | 5A | Pasif hırsızlık önleme sistemi. Ateşleme. |
| F21 | 3 A | Ses k10trolü. Aksesuar gecikmesi. |
Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta yerleşimi (2.2L Dizel)
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | – | Kullanılmamış. |
| F3 | – | Kullanılmamış. |
| F4 | – | Kullanılmamış. |
| F5 | 3 A | Güç Aktarma Organı K10trol Modülü / Dizel Partikül Filtresi Buharlaştırıcı Kızdırma Bujisi. |
| F6 | 3 A | Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi. |
| F7 | 7.5A | Güç aktarma sistemi k10trol modülü. Telematik k10trol ünitesi modülü. Kızdırma bujisi modülü. |
| F8 | – | Kullanılmamış. |
| F9 | 30A | Sol silecek. |
| F10 | 30A | Sağ silecek. |
| F11 | 10 A | Klima debriyajı. |
| F12 | 20A | Dizel partikül filtresi buharlaştırıcı kızdırma bujisi. Kızdırma bujileri. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | 40A | Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi. |
| F19 | 30A | Marş solenoidi. |
| F20 | 60A | Kızdırma bujileri. |
| F21 | 60A | Ateşleme rölesi 3. |
| F22 | 30A | Kullanılmamış / Yakıt kızdırıcı. |
| F23 | 25A/10A | Kilitlenme önleyici fren sistemi modülü / Kullanılmıyor (satış s10rası). |
| F24 | 7.5A | Benzin pompası. |
| F25 | 15A | Kullanılmamış (yedek). |
| F26 | 3 A | Ec10etic Soğutma Suyu Vanası / Kullanılmıyor. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | 3 A | Ses 1imi. |
| F30 | 60A | Düşük ve Yüksek Hızlı Soğutma Fanı / Düşük Hızlı Soğutma Fanı. |
| F31 | – | Kullanılmamış. |
| F32 | 60A | Silecek motoru. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | 15A | Güç aktarma sistemi k10trol modülü. |
| F36 | 7.5A | Kütle hava akış sensörü. |
| F37 | 7.5A | Yakıt hacmi k10trol valfi. |
| F38 | 7.5A | Klima debriyajı. |
| F39 | 15A | Egzoz gazı sıcaklık sensörü. Yakıt pompası yakıt buharlaştırıcı sistemi. Soğutma sıvısı baypas solenoid valfi. Düşük hızlı soğutma fanı. Yüksek hızlı soğutma fanı. Kızdırma bujisi rölesi |
| R1 | Ateşleme rölesi 3. | |
| R2 | Başlangıç / Kullanılmıyor. | |
| R3 | Arka cam sileceği. | |
| R4 | Silecek rölesi. | |
| R5 | Kullanılmamış. | |
| R6 | Kullanılmamış / Ön cam silecekleri. | |
| R7 | Kullanılmıyor / Silecek hızı. | |
| R8 | Kullanılmamış / Yakıt ısıtıcısı. | |
| R9 | Kullanılmamış / Başlatıcı. | |
| R10 | Klima debriyajı. | |
| R11 | Yakıt buharlaştırma sisteminin kızdırma bujisi. | |
| R12 | Benzin pompası. | |
| R13 | Kullanılmamış. | |
| R14 | Ec10etic Soğutma Suyu Vanası / Kullanılmıyor. | |
| R15 | Düşük hızlı soğutma fanı. | |
| R16 | Kullanılmamış. | |
| R17 | Güç aktarma sistemi k10trol modülü. | |
| R18 | Yüksek hızlı soğutma fanı. |
