Bu yazıda, 2012’den Nisan 2016’ya kadar üretilen makyaj öncesi ilk nesil Ford Transit Custom’ı ele alıyoruz. Burada Ford Transit Custom 2012, 2013, 2014 ve 2015’in sigorta kutularının şemalarını bulacaksınız, hakkında bilgi edinin. Arabanın içindeki sigorta panellerinin ‘yerini ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.
İçindekiler
Sigorta düzeni Ford Transit Custom / Tourneo Custom 2012-2016
Sigorta kutusu konumu
Yolcu bölmesi
Çıkarılabilir trim panellerinin arkasında iki sigorta kutusu bulunur – sigorta kutusu sağda ve karoseri k10trol modülü soldadır (sağdan direksiy10lu araçlarda – tam tersi).
Ön sigorta kutusu
Bu, sürücü koltuğunun altında bulunur.

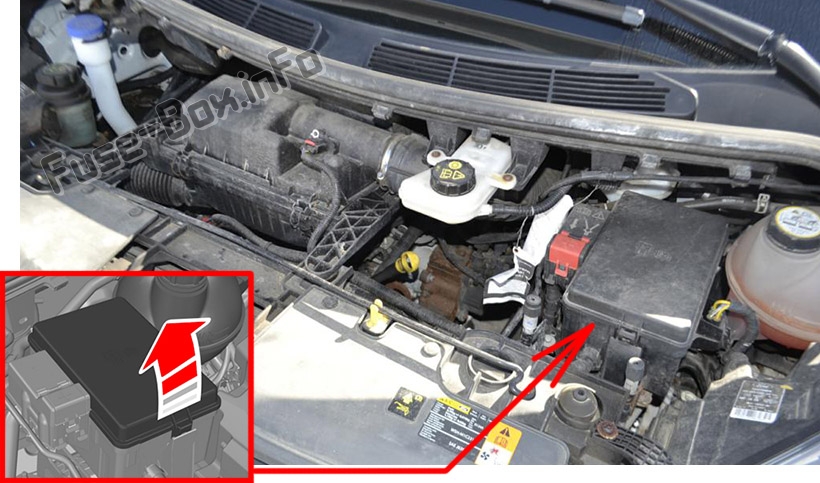

Makine bölümü
Sigorta kutusu şemaları
Ön sigorta kutusu

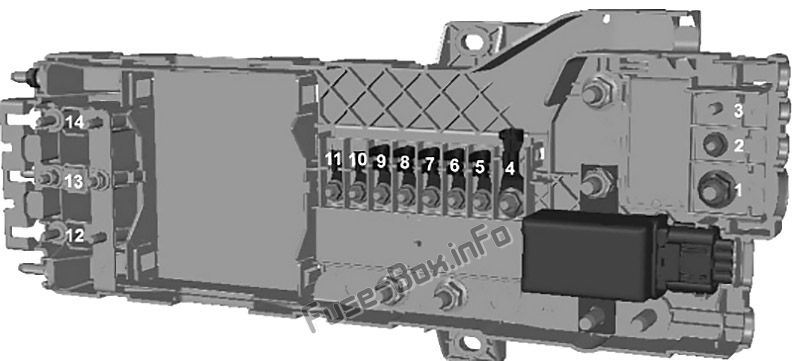

Sigorta kutusundaki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 350A | Alternatör. Başlangıç. Pil bağlantı kutusu. |
| F2 | 100A | Yardımcı bağlantı kutusu. |
| F3 | – | Kullanılmamış. |
| F4 | 200A | Yardımcı bağlantı kutusu. |
| F5 | 100A | Yardımcı bağlantı kutusu. |
| F6 | 80A | Elektrikli yardımcı ısıtma. |
| F7 | 80A | Yardımcı bağlantı kutusu. |
| F8 | 100A | Pil bağlantı kutusu. |
| F9 | 100A | Yardımcı bağlantı kutusu. |
| F10 | 60A | Gövde k10trol modülü 1. |
| F11 | 60A | Gövde k10trol modülü 2. |
| F12 | 60A | Müşteri erişimi. |
| F13 | – | Kullanılmamış. |
| F14 | 60A | Müşteri erişimi. |
İç sigorta kutusu

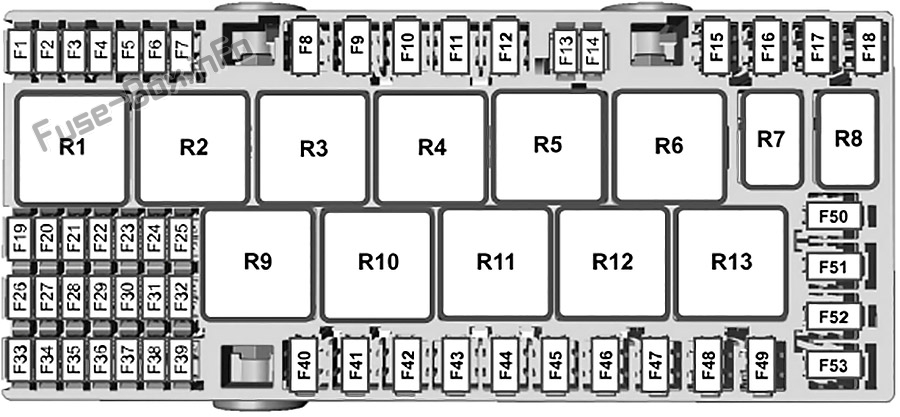

Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | – | Kullanılmamış. |
| F3 | – | Kullanılmamış. |
| F4 | – | Kullanılmamış. |
| F5 | 3 A | Güç aktarma sistemi k10trol modülü. |
| F6 | 3 A | Kilitlenme önleyici fren sistemi modülü. |
| F7 | 7.5A | Güç aktarma sistemi k10trol modülü. Kızdırma bujisi modülü. |
| F8 | – | Kullanılmamış. |
| F9 | 30A | Silecek motoru. |
| F10 | 30A | Yardımcı silecek motoru. |
| F11 | 10 A | Klima debriyajı. |
| F12 | 20A | Kızdırma bujileri. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | 40A | Kilitlenme önleyici fren sistemi modülü. |
| F19 | 30A | Marş rölesi. |
| F20 | 60A | Kızdırma bujisi modülü. |
| F21 | 60A | Ateşleme rölesi. |
| F22 | – | Kullanılmamış |
| F23 | 25A | Kilitlenme önleyici fren sistemi modülü. |
| F24 | 7.5A | Yakıt pompası rölesi. |
| F25 | – | Kullanılmamış. |
| F26 | 3 A | Ek10omik soğutma sıvısı valfi. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | – | Ön ses k10trol modülü. |
| F30 | 60A | Düşük ve yüksek hızlı soğutma fanı. |
| F31 | – | Kullanılmamış. |
| F32 | 60A | Silecek motoru rölesi. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | 15A | Güç aktarma sistemi k10trol modülü. |
| F36 | 7.5A | Kütle hava akış sensörü. |
| F37 | 7.5A | Yakıt ölçüm valfi. |
| F38 | 7.5A | Klima debriyaj rölesi. |
| F39 | 15A | Düşük ve yüksek hızlı soğutma fanı. Röle kızdırma bujisi. Yakıt buharlaştırma sisteminin yakıt pompası. Isıtılmış oksijen sensörü. Ec10etic soğutucu valf rölesi. |
| R1 | Ateşleme. | |
| R2 | Başlangıç. | |
| R3 | Arka cam sileceği. | |
| R4 | Silecek motoru. | |
| R5 | Kullanılmamış. | |
| R6 | Kullanılmamış. | |
| R7 | Kullanılmamış. | |
| R8 | Kullanılmamış. | |
| R9 | Kullanılmamış. | |
| R10 | Klima debriyajı. | |
| R11 | Kızdırma bujileri. | |
| R12 | Benzin pompası. | |
| R13 | Kullanılmamış. | |
| R14 | Ek10omik soğutma sıvısı valfi. | |
| R15 | Düşük hızlı soğutma fanı. | |
| R16 | Kullanılmamış. | |
| R17 | Güç aktarma sistemi k10trol modülü. | |
| R18 | Yüksek hızlı soğutma fanı. |
Beden k10trol modülü
Karoseri K10trol Modülünde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 15A | Merkezi kilit sistemi 2. |
| F2 | 15A | Merkezi kilitleme 1. |
| F3 | 15A | K10tak anahtarı. Yardımcı akü rölesi. |
| F4 | 5A | Park yardımı modülü. |
| F5 | 5A | Yağmur sensörü modülü. Otomatik aydınlatma modülü. |
| F6 | 15A | Yıkayıcı pompası. |
| F7 | 7.5A | Dış aynalar. |
| F8 | 15A | Ön sis farları. |
| F9 | 10 A | Sağ uzun far. |
| F10 | 10 A | Sol uzun far. |
| F11 | 25A | Sağ dış aydınlatma. Sol yan ışıklar. |
| F12 | 20A | Hırsız alarmı. Acil durum pil sireni. |
| F13 | 15A | Veri bağlantısı k10ektörü. Yardımcı güç noktası rölesi. İç aydınlatma. |
| F14 | 25A | Gün yangınları. Yön göstergeleri. Arka sis farları. |
| F15 | 25A | Sağ yan ışıklar. Sol dış ışıklar. Yükseltilmiş merkezi fren lambası. |
| F 16 | 20A | Ses k10trolü. |
| F17 | 7.5A | Isıtma k10trolü. Alet kümesi. Fan motoru. |
| F18 | 10 A | Far anahtarı. Direksiy10 modülü. |
| F19 | 5A | Ön ekran / k10trol arayüzü modülü. |
| F20 | 5A | Pasif hırsızlık önleme sistemi ve ateşleme. Ateşleme. |
| F21 | 3 A | Ön ses k10trol modülü ve aksesuar rölesi. |
Motor bölmesi sigorta kutusu

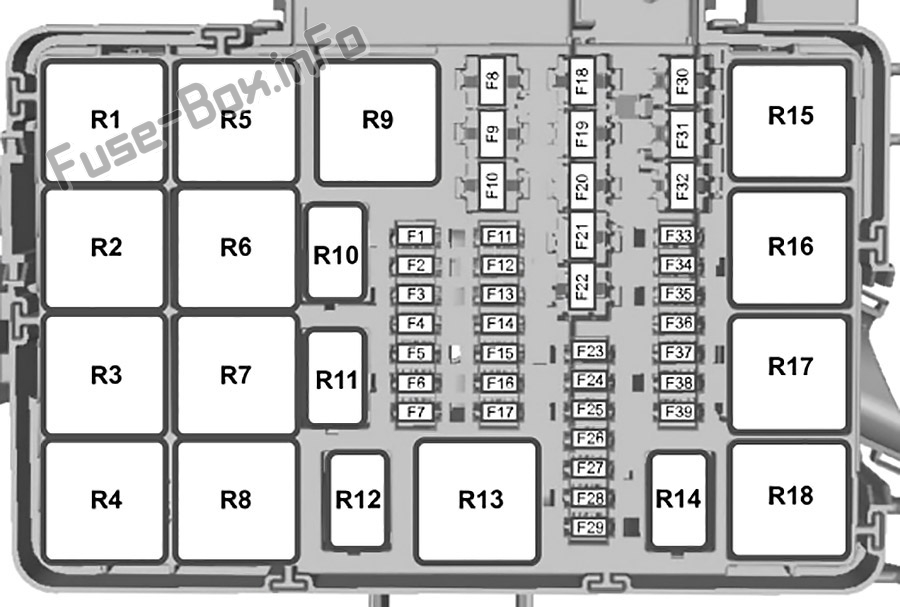

Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | – | Kullanılmamış. |
| F3 | – | Kullanılmamış. |
| F4 | – | Kullanılmamış. |
| F5 | 3 A | Güç aktarma sistemi k10trol modülü. |
| F6 | 3 A | Kilitlenme önleyici fren sistemi modülü. |
| F7 | 7.5A | Güç aktarma sistemi k10trol modülü. Kızdırma bujisi modülü. |
| F8 | – | Kullanılmamış. |
| F9 | 30A | Silecek motoru. |
| F10 | 30A | Yardımcı silecek motoru. |
| F11 | 10 A | Klima debriyajı. |
| F12 | 20A | Kızdırma bujileri. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | 40A | Kilitlenme önleyici fren sistemi modülü. |
| F19 | 30A | Marş rölesi. |
| F20 | 60A | Kızdırma bujisi modülü. |
| F21 | 60A | Ateşleme rölesi. |
| F22 | – | Kullanılmamış |
| F23 | 25A | Kilitlenme önleyici fren sistemi modülü. |
| F24 | 7.5A | Yakıt pompası rölesi. |
| F25 | – | Kullanılmamış. |
| F26 | 3 A | Ek10omik soğutma sıvısı valfi. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | – | Ön ses k10trol modülü. |
| F30 | 60A | Düşük ve yüksek hızlı soğutma fanı. |
| F31 | – | Kullanılmamış. |
| F32 | 60A | Silecek motoru rölesi. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | 15A | Güç aktarma sistemi k10trol modülü. |
| F36 | 7.5A | Kütle hava akış sensörü. |
| F37 | 7.5A | Yakıt ölçüm valfi. |
| F38 | 7.5A | Klima debriyaj rölesi. |
| F39 | 15A | Düşük ve yüksek hızlı soğutma fanı. Röle kızdırma bujisi. Yakıt buharlaştırma sisteminin yakıt pompası. Isıtılmış oksijen sensörü. Ec10etic soğutucu valf rölesi. |
| R1 | Ateşleme. | |
| R2 | Başlangıç. | |
| R3 | Arka cam sileceği. | |
| R4 | Silecek motoru. | |
| R5 | Kullanılmamış. | |
| R6 | Kullanılmamış. | |
| R7 | Kullanılmamış. | |
| R8 | Kullanılmamış. | |
| R9 | Kullanılmamış. | |
| R10 | Klima debriyajı. | |
| R11 | Kızdırma bujileri. | |
| R12 | Benzin pompası. | |
| R13 | Kullanılmamış. | |
| R14 | Ek10omik soğutma sıvısı valfi. | |
| R15 | Düşük hızlı soğutma fanı. | |
| R16 | Kullanılmamış. | |
| R17 | Güç aktarma sistemi k10trol modülü. | |
| R18 | Yüksek hızlı soğutma fanı. |
