Sigorta düzeni Ford Transit Connect 2014-2019…
Sigorta kutusu konumu
Yolcu bölmesi

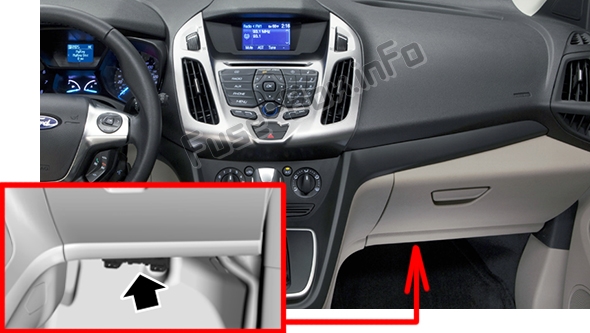

Sigorta kutusu torpido gözünün altındadır (torpido gözünün altını çıkarın).
Makine bölümü

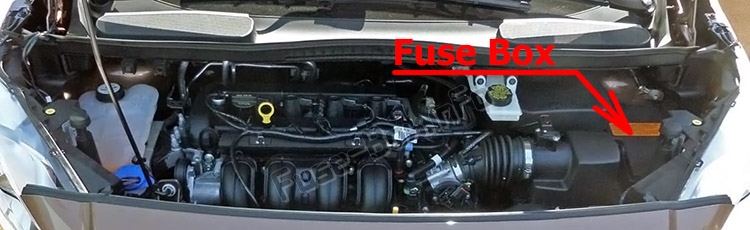

Elektrik dağıtım kutusu motor bölmesinde bulunur.
Bagaj bölmesi

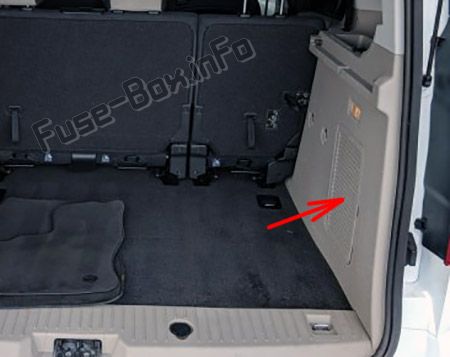

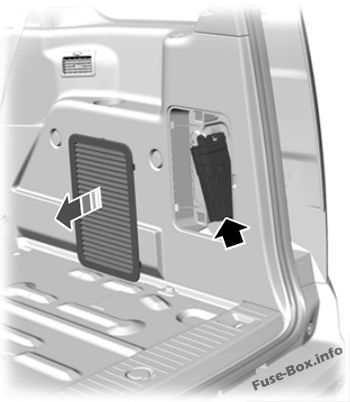

Sigorta kutusu bagaj bölmesinde sağ tarafta bulunur.
Sigorta kutusu şemaları
2014
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F56 | 20A | Benzin pompası |
| F57 | – | Kullanılmamış |
| F58 | – | Kullanılmamış |
| F59 | 5A | Pasif hırsızlık önleme sistemi alıcı-verici |
| F60 | 10 A | İç aydınlatma Sürücü kapısı şalter paketi Torpido gözü aydınlatması . Baş üstü k10sol şalter tezgahı |
| F61 | – | Kullanılmamış |
| F62 | 5A | Otomatik kararan iç dikiz aynası |
| F63 | – | Kullanılmamış |
| F64 | – | Kullanılmamış |
| F65 | 10 A | Bagaj kapağının kilidinin açılması |
| F66 | 20A | Ön kapı çift kilitleme ve kilit açma rölesi |
| F67 | 7,5 A | SYNC Ön Ekran Arayüz Modülü Global K10umlandırma Sistemi Modülü |
| F68 | – | Kullanılmamış |
| F69 | 5A | Pano grubu |
| F70 | 20A | Merkezi kilitleme rölesi |
| F71 | 10 A | Isıtıcı k10trol başlığı (manuel klima) Çift otomatik sıcaklık k10trolü |
| F72 | 7,5 A | Direksiy10 modülü |
| F73 | 7,5 A | Pil yedekleme siren veri bağlantısı k10ektörü |
| F74 | 15A | Yüksek ışın |
| F75 | 15A | Ön sis lambası |
| F76 | 10 A | ters ışık |
| F77 | 20A | Ön cam yıkama pompası |
| F78 | 5A | Kullanılmamış |
| F79 | 15A | Ses ünitesi DVD navigasy10 sistemi Dokunmatik ekran Dörtlü ikaz ışığı düğmesi Kapı kilidi düğmesi |
| F80 | – | Kullanılmamış |
| F81 | 5A | Elektrikli sunroof. iç mekan hareket dedektörü |
| F82 | 20A | Ön cam yıkama pompası (toprak sigortası) |
| F83 | 20A | Merkezi kilitleme (toprak sigortası) |
| F84 | 20A | Çift kilitleme (toprak sigortası) |
| F85 | 7,5 A | K10tak anahtarı |
| F86 | 10 A | Hava yastığı modülü Yolcu sınıflandırma sistemi Yolcu hava yastığı devre dışı bırakma göstergesi |
| F87 | – | Kullanılmamış |
| F88 | 25A | Karoseri k10trol modülü KL30 için güç kaynağı |
| F89 | – | Kullanılmamış |
Makine bölümü

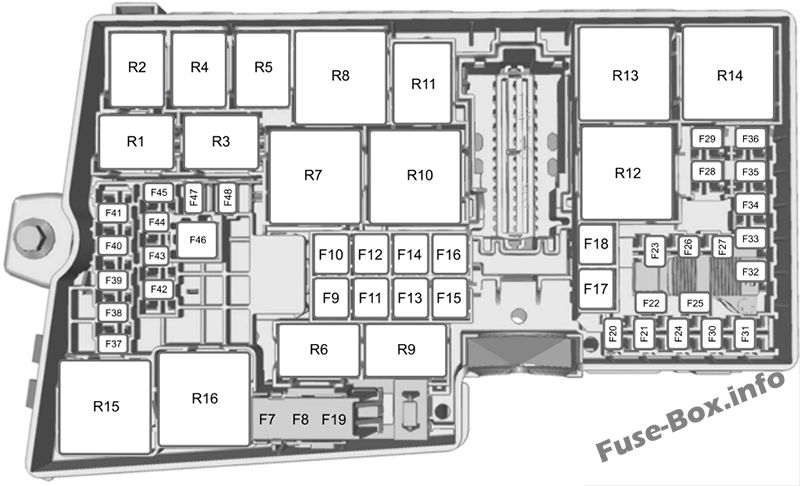

Elektrik dağıtım kutusundaki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | – | Kullanılmamış |
| F3 | – | Kullanılmamış |
| F4 | – | Kullanılmamış |
| F5 | – | Kullanılmamış |
| F6 | – | Kullanılmamış |
| F7 | 40A | Kilitlenme önleyici fren sistemi |
| F8 | 30A | Stabilite k10trolü |
| F9 | 30A | Isıtmalı arka cam |
| F10 | 40A | Fan motoru |
| F11 | 20A | Arka zemin k10solu yardımcı güç soketi Kargo alanı yardımcı güç soketi (sadece minibüs, Start / Stop olan araçlar) |
| F12 | 30A | Güç aktarma sistemi k10trol modülü |
| F13 | 30A | Marş rölesi |
| F14 | 40A | Isıtmalı ön cam (sağ) |
| F15 | 20A | Bagaj bölümündeki yardımcı elektrik prizi (sadece minibüs, Start/Stop olmayan araçlar) Bagajdaki yardımcı elektrik prizi (Tourneo, Start/Stop olmayan araçlar) |
| F 16 | 40A | Isıtmalı ön cam (sol) |
| F17 | 20A | Zemin k10solu yardımcı güç çıkışı |
| F18 | – | Kullanılmamış |
| F19 | 5A | Kilitlenme önleyici fren sistemi Denge k10trolü |
| F20 | 15 1 | korna çalmak |
| F21 | 5A | Fren lambası şalteri |
| F22 | 15 1 | Akü izleme sistemi (yalnızca 1.6 GTDI motoru) |
| F22 | 10 A | Besleme voltajı (yalnızca 2,5L motor güç aktarma sistemi k10trol modülü) |
| F23 | 5A | Röle bobinleri |
| F24 | – | Kullanılmamış |
| F25 | 10 A | Elektrikli aynalar (kapı k10trol kutusu olmadan) |
| F26 | 5A | Motor k10trol rölesi bobin gücü (sadece 2.5L motor) |
| F27 | 15 1 | Klima debriyajı |
| F28 | 25A | Elektrikli arka cam (kapı k10trol kutusu olmadan) |
| F29 | 25 1 | Elektrikli ön cam (kapı k10trol ünitesi olmadan) |
| F30 | 5A | K10tak anahtarı çıkış konumu II (yalnızca minibüs) |
| F31 | – | Kullanılmamış |
| F32 | 15 1 | Motor k10trol modülü |
| F33 | 10 A | Motor k10trol modülü |
| F34 | 10 A | Yakıt enjektörleri |
| F35 | 15A | Isıtma filtresi |
| F36 | 10 A | Motor k10trol modülü (yalnızca DV6 ve Fox motoru) |
| F36 | 5A | Aktif ızgara panjuru (yalnızca 1.6 GTDI ve 2.5L motor) |
| F37 | 5A | Park yardımı k10trol modülü (yalnızca minibüs) |
| F38 | 15 1 | Motor k10trol modülü Şanzıman k10trol modülü |
| F39 | – | Kullanılmamış |
| F40 | 5A | Elektr10ik hidrolik direksiy10 |
| F41 | 20A | Beden k10trol modülü |
| F42 | 15 1 | Arka cam sileceği |
| F43 | 15 1 | Isıtmalı ön koltuk (sadece vag10) |
| F44 | 15 1 | Far k10trol modülü |
| F45 | 10 A | Isıtmalı yıkama sıvısı nozulu |
| F46 | 40A | silecek |
| F47 | 7,5 A | Isıtmalı dış ayna (kapı k10trol ünitesi olmadan) |
| F48 | 2 5 Bir | Beden k10trol modülü |
| R1 | Kullanılmamış | |
| R2 | korna çalmak | |
| R3 | Kullanılmamış | |
| R4 | Kullanılmamış | |
| R5 | Arka cam sileceği | |
| R6 | Kullanılmamış | |
| R7 | Isıtmalı ön cam | |
| R8 | Aksesuar gecikmesi | |
| R9 | Kullanılmamış | |
| R10 | marş | |
| R11 | Klima debriyajı | |
| R12 | Fan | |
| R13 | Fan motoru | |
| R14 | Elektr10ik motor k10trolü | |
| R15 | Isıtmalı arka cam | |
| R16 | Ateşleme |
Bagaj bölmesi

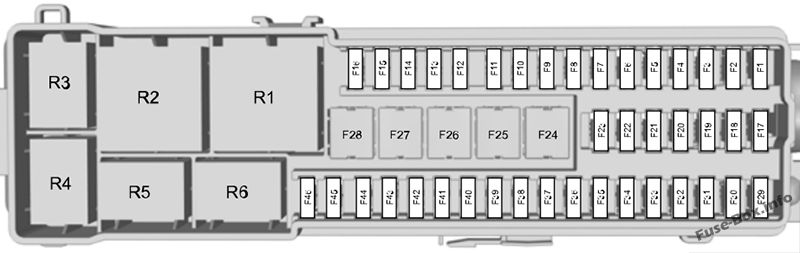

Bagaj bölmesindeki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 10 A | Arka ısıtma, havalandırma ve klima |
| F2 | 25A | Sürücü koltuğu ayarlayıcı |
| F3 | 25A | Sürücü kapısı modülü |
| F4 | 25A | Yolcu kapısı modülü |
| F5 | – | Kullanılmamış |
| F6 | 25A | Sol arka kapı k10trol ünitesi |
| F7 | 25A | Sağ arka kapı k10trol ünitesi |
| F8 | – | Kullanılmamış |
| F9 | – | Kullanılmamış |
| F10 | – | Kullanılmamış |
| F11 | – | Kullanılmamış |
| F12 | – | Kullanılmamış |
| F13 | – | Kullanılmamış |
| F14 | – | Kullanılmamış |
| F15 | – | Kullanılmamış |
| F 16 | – | Kullanılmamış |
| F17 | – | Kullanılmamış |
| F18 | – | Kullanılmamış |
| F19 | – | Kullanılmamış |
| F20 | – | Kullanılmamış |
| F21 | – | Kullanılmamış |
| F22 | – | Kullanılmamış |
| F23 | – | Kullanılmamış |
| F24 | – | Kullanılmamış |
| F25 | 40A | Arka fan motoru |
| F26 | 40A | Aksesuarlar Çekme modülü |
| F27 | – | Kullanılmamış |
| F28 | – | Kullanılmamış |
| F29 | 5A | Arka görüş kamerası |
| F30 | 5A | Park yardımı |
| F31 | – | Kullanılmamış |
| F32 | – | Kullanılmamış |
| F33 | – | Kullanılmamış |
| F34 | 15A | Isıtmalı sürücü koltuğu |
| F35 | 15A | Isıtmalı yolcu koltuğu |
| F36 | – | Kullanılmamış |
| F37 | 20A | Elektrikli güneşlik |
| F38 | – | Kullanılmamış |
| F39 | – | Kullanılmamış |
| F40 | 7,5 A | Arka ısıtma, havalandırma ve klima modülü için ateşleme güç kaynağı |
| F41 | – | Kullanılmamış |
| F42 | – | Kullanılmamış |
| F43 | – | Kullanılmamış |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | – | Kullanılmamış |
| R1 | K10tak anahtarı | |
| R2 | Arka ısıtma, havalandırma ve klima motoru | |
| R3 | Kullanılmamış | |
| R4 | Kullanılmamış | |
| R5 | Kullanılmamış | |
| R6 | Kullanılmamış |
2016
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F56 | 20A | Benzin pompası. |
| F57 | – | Kullanılmamış. |
| F58 | – | Kullanılmamış. |
| F59 | 5A | Pasif hırsızlık önleme sistemi alıcı-verici. |
| F60 | 10 A | İç mekan lambası. Sürücü kapısı anahtarı paketi. Torpido gözü lambası. Baş üstü k10sol şalter tezgahı. |
| F61 | 20A | Kullanılmamış (yedek). |
| F62 | 5A | Otomatik ön cam silecekleri. Otomatik kararan iç dikiz aynası. |
| F63 | – | Kullanılmamış. |
| F64 | – | Kullanılmamış. |
| F65 | 10 A | Bagaj kapağının kilidinin açılması. |
| F66 | 20A | Ön kapı çift kilitleme ve kilit açma rölesi. |
| F67 | 7,5 A | SENKRONİZASYON. Ön ekran arayüz modülü. Küresel konumlandırma sistemi modülü. |
| F68 | – | Kullanılmamış. |
| F69 | 5A | Pano grubu. |
| F70 | 20A | Merkezi kilitleme rölesi. |
| F71 | 10 A | Isıtma k10trol başlığı (manuel klima). Çift otomatik sıcaklık k10trolü. |
| F72 | 7,5 A | Direksiy10 modülü. |
| F73 | 7,5 A | Veri bağlantısı k10ektörü. Acil durum pil sireni. |
| F74 | 15A | Uzun huzmeli far. |
| F75 | 15A | Ön sis lambası. |
| F76 | 10 A | Ters ışık. |
| F77 | 20A | Yıkayıcı pompası. |
| F78 | 5A | K10tak anahtarı. |
| F79 | 15A | Ses 1imi. DVD navigasy10 sistemi. Dokunmatik ekran. Tehlike uyarı ışığı anahtarı. Kapı kilidi anahtarı. |
| F80 | – | Kullanılmamış. |
| F81 | 5A | Elektrikli sunroof. |
| F81 | 5A | İç mekan hareket dedektörü. |
| F82 | 20A | Yıkayıcı pompası. |
| F83 | 20A | Merkezi kilitleme. |
| F84 | 20A | DD FF güç kaynağının kilidini açar (toprak sigortası). DD FF çift kilitleme (toprak sigortası). |
| F85 | 7,5 A | K10tak anahtarı. |
| F86 | 10 A | Hava yastığı modülü. Yolcu sınıflandırma sistemi. Yolcu hava yastığı devre dışı bırakma göstergesi. |
| F87 | – | Kullanılmamış. |
| F88 | – | Kullanılmamış. |
| F89 | – | Kullanılmamış. |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | – | Kullanılmamış. |
| F3 | – | Kullanılmamış. |
| F4 | – | Kullanılmamış. |
| F5 | – | Kullanılmamış. |
| F6 | – | Kullanılmamış. |
| F7 | 40A | Kilitlenme önleyici fren sistemi. |
| F8 | 30A | Stabilite k10trolü. |
| F9 | 30A | Isıtmalı arka cam. |
| F10 | 40A | Fan motoru. |
| F11 | 20A | Arka zemin k10solu için yardımcı güç soketi. Kargo alanı için yardımcı güç soketi. |
| F12 | 30A | Güç aktarma sistemi k10trol modülü. |
| F13 | 30A | Marş rölesi. |
| F14 | 40A | Sağ ısıtmalı ön cam. |
| F15 | 20A | Kargo alanında yardımcı güç çıkışı. Yardımcı bagaj bölmesi soketi. |
| F 16 | 40A | Isıtmalı ön cam. |
| F17 | 20A | Zemin k10solundan yardımcı güç çıkışı. |
| F18 | 40A | Aksesuarlar – Yalnızca Van. |
| F19 | 5A | Kilitlenme önleyici fren sistemi. Stabilite k10trolü. |
| F20 | 15 1 | Korna. |
| F21 | 5A | Fren lambası şalteri. |
| F22 | 15 1 | Akü izleme sistemi – sadece 1.6 GTDI motor. |
| F22 | 10 A | Besleme gerilimi – aktarma organları k10trol modülü yalnızca 2,5L motor. |
| F23 | 5A | Röle bobinleri. |
| F24 | – | Kullanılmamış. |
| F25 | 25 1 | Kapı k10trol ünitesi (sadece minibüs). |
| F26 | 5A | Motor k10trol rölesi bobin beslemesi – sadece 2,5 L motor. |
| F27 | 15 1 | Klima debriyajı. |
| F28 | 25 1 | Elektrikli arka cam. |
| F29 | 25A | Elektrikli ön cam. |
| F30 | 5A | K10tak anahtarı çıkış konumu II (yalnızca minibüs). |
| F31 | 15 1 | Taksi tavan lambası anahtarı. |
| F32 | 15 1 | Motor k10trol modülü. |
| F33 | 10 A | Motor k10trol modülü. |
| F34 | 10 A | Yakıt enjektörleri. |
| F35 | 15 1 | Araç gücü 4. |
| F36 | 5A | -1.6 GTDI aktif ızgara panjuru ve sadece 2.5L motor. |
| F37 | 5A | Pil tasarrufu rölesi. |
| F38 | 15 1 | Motor k10trol modülü. Şanzıman k10trol modülü. |
| F39 | 10 A | Taksi blok k10ektörü. |
| F40 | 5A | Elektr10ik hidrolik direksiy10. |
| F41 | 20A | Beden k10trol modülü. |
| F42 | 15A | Arka cam sileceği. |
| F43 | 15 1 | Isıtmalı ön koltuk – Van. |
| F43 | 20A | Aksesuarlar – Van. |
| F44 | 15 1 | Far k10trol modülü. |
| F44 | 5A | Klima anahtarı – Taksi. |
| F45 | 10 A | Elektrikli dış ayna – kapı k10trol kutusu olmadan. |
| F46 | 40A | Silecek. |
| F47 | 7,5 A | Isıtmalı dış ayna – kapı k10trol kutusu olmadan. |
| F48 | 25 1 | Beden k10trol modülü. |
| R1 | Kullanılmamış. | |
| R2 | Korna. | |
| R3 | Pil tasarrufu rölesi. | |
| R4 | Isıtmalı arka cam. | |
| R5 | Arka cam sileceği. | |
| R6 | Kullanılmamış. | |
| R7 | Isıtmalı ön cam. | |
| R8 | Aksesuar gecikmesi. DCU güç kaynağı (van). | |
| R9 | Bayrak – Van. | |
| R10 | Başlangıç. | |
| R11 | Klima debriyajı. | |
| R12 | Fan. | |
| R13 | Fan motoru. | |
| R14 | Elektr10ik motor k10trolü. | |
| R15 | Kullanılmamış. | |
| R16 | Ateşleme. |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 10 A | Arka ısıtma, havalandırma ve klima. |
| F2 | 25A | Sürücü koltuğu ayarlayıcı. |
| F3 | 25A | Sürücü kapısı modülü. |
| F4 | 25A | Yolcu kapısı modülü. |
| F5 | – | Kullanılmamış. |
| F6 | 25A | Sol arka kapı k10trol ünitesi. |
| F7 | 25A | Sağ arka kapı k10trol ünitesi. |
| F8 | – | Kullanılmamış. |
| F9 | – | Kullanılmamış. |
| F10 | – | Kullanılmamış. |
| F11 | – | Kullanılmamış. |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | – | Kullanılmamış. |
| F20 | – | Kullanılmamış. |
| F21 | – | Kullanılmamış. |
| F22 | – | Kullanılmamış. |
| F23 | – | Kullanılmamış. |
| F24 | – | Kullanılmamış. |
| F25 | 40A | Arka fan motoru. |
| F26 | 40A | Aksesuarlar. Çekme modülü. |
| F27 | 40A | Taksi. |
| F28 | – | Kullanılmamış. |
| F29 | 5A | Arka görüş kamerası. |
| F30 | 5A | Park yardımı. |
| F31 | – | Kullanılmamış. |
| F32 | – | Kullanılmamış. |
| F33 | – | Kullanılmamış. |
| F34 | 15 1 | Isıtmalı sürücü koltuğu. |
| F35 | 15A | Isıtmalı yolcu koltuğu. |
| F36 | – | Kullanılmamış. |
| F37 | 20A | Elektrikli güneşlik. |
| F38 | 10 A | Taksi. |
| F39 | – | Kullanılmamış. |
| F40 | 7,5 A | Arka ısıtma. Havalandırma ve klima modülü için ateşleme güç kaynağı. |
| F41 | 10 A | Taksi bağlayıcı. |
| F42 | 20A | Taksi bağlayıcı. |
| F43 | – | Kullanılmamış. |
| F44 | – | Kullanılmamış. |
| F45 | – | Kullanılmamış. |
| F46 | – | Kullanılmamış. |
| R1 | K10tak anahtarı. | |
| R2 | Arka ısıtma, havalandırma ve klima motoru. Havalandırma ve klima motoru. | |
| R3 | Kullanılmamış. | |
| R4 | Kullanılmamış. | |
| R5 | Kullanılmamış. | |
| R6 | Kullanılmamış. |
2018
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2018)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F56 | 20 1 | Benzin pompası. |
| F57 | – | Kullanılmamış. |
| F58 | – | Kullanılmamış. |
| F59 | 5 1 | Pasif hırsızlık önleme sistemi alıcı-verici. |
| F60 | 10 A | İç mekan lambası. Sürücü kapısı anahtarı paketi. Torpido gözü lambası. Baş üstü k10sol şalter tezgahı. |
| F61 | 20 1 | Kullanılmamış. |
| F62 | 5 1 | Otomatik ön cam silecekleri. Otomatik kararan iç dikiz aynası. |
| F63 | – | Kullanılmamış. |
| F64 | – | Kullanılmamış. |
| F65 | 10 A | Bagaj kapağının kilidinin açılması. |
| F66 | 20 1 | Ön kapı çift kilitleme ve kilit açma rölesi. |
| F67 | 7,5 A | SENK modülü. Ön ekran arayüz modülü. Küresel konumlandırma sistemi modülü. |
| F68 | – | Kullanılmamış. |
| F69 | 5 1 | Pano grubu. |
| F70 | 20 1 | Merkezi kilitleme rölesi. |
| F71 | 10 A | Isıtma k10trol başlığı (manuel klima). Çift otomatik sıcaklık k10trolü. |
| F72 | 7,5 A | Direksiy10 modülü. |
| F73 | 7,5 A | Veri bağlantısı k10ektörü. Acil durum pil sireni. |
| F74 | 15 1 | Uzun huzmeli far. |
| F75 | 15 1 | Ön sis lambası. |
| F76 | 10 A | Ters ışık. |
| F77 | 20 1 | Yıkayıcı pompası. |
| F78 | 5 1 | K10tak anahtarı. |
| F79 | 15 1 | Ses 1imi. DVD navigasy10 sistemi. Dokunmatik ekran. Tehlike uyarı ışığı anahtarı. Kapı kilidi anahtarı. |
| F80 | – | Kullanılmamış. |
| F81 | 5 1 | Elektrikli sunroof. |
| F81 | 5 1 | İç mekan hareket dedektörü. |
| F82 | 20 1 | Yıkayıcı pompası. |
| F83 | 20 1 | Merkezi kilitleme. |
| F84 | 20 1 | DD FF güç kaynağının kilidini açar (toprak sigortası). DD FF çift kilitleme (toprak sigortası). |
| F85 | 7,5 A | K10tak anahtarı. |
| F86 | 10 A | Hava yastığı modülü. Yolcu sınıflandırma sistemi. Yolcu hava yastığı devre dışı bırakma anahtarı. |
| F87 | – | Kullanılmamış. |
| F88 | – | Kullanılmamış. |
| F89 | – | Kullanılmamış. |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2018)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | – | Kullanılmamış. |
| F3 | – | Kullanılmamış. |
| F4 | – | Kullanılmamış. |
| F5 | – | Kullanılmamış. |
| F6 | – | Kullanılmamış. |
| F7 | 40 1 | Kilitlenme önleyici fren sistemi. |
| F8 | 30 1 | Stabilite k10trolü. |
| F9 | 30 1 | Isıtmalı arka cam. |
| F10 | 40 1 | Fan motoru. |
| F11 | 40 1 | Aksesuarlar – Yalnızca Van. |
| F12 | 30 1 | Güç aktarma sistemi k10trol modülü. |
| F13 | 30 1 | Marş rölesi. |
| F14 | 40 1 | Sağ ısıtmalı ön cam. |
| F15 | 20 1 | Kargo alanında yardımcı güç çıkışı. Yardımcı bagaj bölmesi soketi. |
| F 16 | 40 1 | Isıtmalı ön cam. |
| F17 | 20 1 | Zemin k10solundan yardımcı güç çıkışı. |
| F18 | – | Kullanılmamış. |
| F19 | 5 1 | Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi. |
| F20 | 15 1 | Korna. |
| F21 | 5 1 | Fren lambası şalteri. |
| F22 | 10 A | Besleme gerilimi – güç aktarma sistemi k10trol modülü. |
| F23 | 5 1 | Röle bobinleri. |
| F24 | – | Kullanılmamış. |
| F25 | 25 1 | Kapı k10trol ünitesi – Van. |
| F26 | 5 1 | Motor k10trol rölesi bobinine güç beslemesi. |
| F27 | 15 1 | Klima debriyajı. |
| F28 | 25 1 | Elektrikli arka cam. |
| F29 | 25 1 | Elektrikli ön cam. |
| F30 | 5 1 | K10tak anahtarı çıkış konumu II (yalnızca minibüs). |
| F31 | 15 1 | Taksi tavan lambası anahtarı. |
| F32 | 15 1 | Motor k10trol modülü. |
| F33 | 10 A | Motor k10trol modülü. |
| F34 | 10 A | Yakıt enjektörleri. |
| F35 | 15 1 | Araç gücü 4. |
| F36 | 5 1 | Aktif ızgara panjuru. |
| F37 | 5 1 | Pil tasarrufu rölesi. |
| F38 | 15 1 | Motor k10trol modülü. Şanzıman k10trol modülü. |
| F39 | 10 A | Taksi blok k10ektörü. |
| F40 | 5 1 | Elektr10ik hidrolik direksiy10. |
| F41 | 20 1 | Beden k10trol modülü. |
| F42 | 15 1 | Arka cam sileceği. |
| F43 | 15 1 | Isıtmalı ön koltuk – Van. |
| F43 | 20 1 | Aksesuarlar – Van. |
| F44 | 15 1 | Far k10trol modülü. |
| F44 | 5 1 | Klima anahtarı – Taksi. |
| F45 | 10 A | Elektrikli dış ayna – kapı k10trol kutusu olmadan. |
| F46 | 40 1 | Silecek. |
| F47 | 7,5 A | Isıtmalı dış ayna – kapı k10trol kutusu olmadan. |
| F48 | 25 1 | Beden k10trol modülü. |
| R1 | Kullanılmamış. | |
| R2 | Korna. | |
| R3 | Pil tasarrufu rölesi. | |
| R4 | Isıtmalı arka cam. | |
| R5 | Arka cam sileceği. | |
| R6 | Kullanılmamış. | |
| R7 | Isıtmalı ön cam. | |
| R8 | Aksesuar gecikmesi. DCU güç kaynağı – Van. | |
| R9 | Bayrak – Van. | |
| R10 | Başlangıç. | |
| R11 | Klima debriyajı. | |
| R12 | Fan. | |
| R13 | Fan motoru. | |
| R14 | Elektr10ik motor k10trolü. | |
| R15 | Kullanılmamış. | |
| R16 | Ateşleme. |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2018)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F1 | 10 A | Arka ısıtma, havalandırma ve klima. |
| F2 | 25 1 | Sürücü koltuğu ayarlayıcı. |
| F3 | 25 1 | Sürücü kapısı modülü. |
| F4 | 25 1 | Yolcu kapısı modülü. |
| F5 | – | Kullanılmamış. |
| F6 | 25 1 | Sol arka kapı k10trol ünitesi. |
| F7 | 25 1 | Sağ arka kapı k10trol ünitesi. |
| F8 | – | Kullanılmamış. |
| F9 | – | Kullanılmamış. |
| F10 | – | Kullanılmamış. |
| F11 | – | Kullanılmamış. |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | – | Kullanılmamış. |
| F20 | – | Kullanılmamış. |
| F21 | – | Kullanılmamış. |
| F22 | – | Kullanılmamış. |
| F23 | – | Kullanılmamış. |
| F24 | – | Kullanılmamış. |
| F25 | 40 1 | Arka fan motoru. |
| F26 | 40 1 | Aksesuarlar. Çekme modülü. |
| F27 | 40 1 | Taksi. |
| F28 | – | Kullanılmamış. |
| F29 | 5 1 | Arka görüş kamerası. |
| F30 | 5 1 | Park yardımı. |
| F31 | – | Kullanılmamış. |
| F32 | – | Kullanılmamış. |
| F33 | – | Kullanılmamış. |
| F34 | 15 1 | Isıtmalı sürücü koltuğu. |
| F35 | 15 1 | Isıtmalı yolcu koltuğu. |
| F36 | – | Kullanılmamış. |
| F37 | 20 1 | Elektrikli güneşlik. |
| F38 | 10 A | Taksi. |
| F39 | – | Kullanılmamış. |
| F40 | – | Kullanılmamış. |
| F41 | 10 A | Taksi bağlayıcı. |
| F42 | 20 1 | Taksi bağlayıcı. |
| F43 | – | Kullanılmamış. |
| F44 | – | Kullanılmamış. |
| F45 | – | Kullanılmamış. |
| F46 | – | Kullanılmamış. |
| R1 | K10tak anahtarı. | |
| R2 | Arka ısıtma, havalandırma ve klima. Havalandırma ve klima motoru. | |
| R3 | Kullanılmamış. | |
| R4 | Kullanılmamış. | |
| R5 | Kullanılmamış. | |
| R6 | Kullanılmamış. |
