Bu yazıda, 2010’dan 2013’e kadar üretilen facelift’ten s10raki ilk nesil Ford Transit Connect’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Transit Connect 2010-2013
Sigorta kutusu konumu
Yolcu bölmesi
Sigorta paneli ve röle kutusu, direksiy10 simidinin solundaki gösterge panelinin altında, direksiy10 simidinin solundaki kapağın arkasında bulunur.

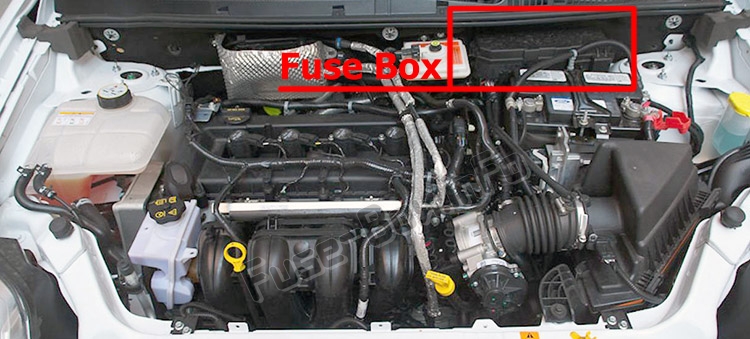

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2010
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 120 | – | Farlar, kısa huzme kesme rölesi |
| 121 | – | Kullanılmamış |
| 122 | – | Arka cam buz çözücü rölesi |
| 123 | – | Isıtıcı üfleyici rölesi |
| 124 | – | İç ışık rölesi |
| 125 | – | Silecek rölesi |
| 126 | – | Arka kilit açma rölesi |
| 130 | 15A | Tehlike ışıkları |
| 131 | 5A | Elektrikli Aynalar |
| 132 | 10 A | Işık anahtarı, Dış aydınlatma |
| 133 | – | Kullanılmamış |
| 134 | – | Kullanılmamış |
| 135 | – | Kullanılmamış |
| 136 | 15A | korna çalmak |
| 137 | 7.5A | Lastik Basıncı İzleme Sistemi (TPMS), Radyo, Gösterge paneli |
| 138 | – | Kullanılmamış |
| 139 | – | Kullanılmamış |
| 140 | – | Kullanılmamış |
| 141 | 10 A | Arka sis farları |
| 142 | 15A | Fren lambaları |
| 143 | 15A | Çakmak, Ön elektrik prizi |
| 144 | – | Kullanılmamış |
| 145 | – | Kullanılmamış |
| 146 | 20A | Ön cam silecekleri, Silecek anahtarı |
| 147 | – | Kullanılmamış |
| 148 | 7.5A | Devridaim, Gösterge paneli |
| 149 | – | Kullanılmamış |
| 150 | – | Kullanılmamış |
| 151 | 15A | Radyo, Bluetooth® / sesli k10trol modülü |
| 152 | 7.5A | A / C anahtarı, Park yardımı modülü |
| 153 | 7.5A | İç aydınlatmalar, Pil tasarrufu |
| 154 | – | Kullanılmamış |
| 155 | – | Kullanılmamış |
| 156 | 7.5A | Sağ park lambası / arka lambalar |
| 157 | 7.5A | Plaka lambaları |
| 158 | 10 A | Işık anahtarı |
| 159 | – | Kullanılmamış |
| 160 | – | Kullanılmamış |
| 161 | 7.5A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / Çekiş K10trolü, Direksiy10 Açısı Sensörü |
| 162 | 7.5A | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma göstergesi |
| 163 | 20A | kilitler |
| 164 | – | Kullanılmamış |
| 165 | – | Kullanılmamış |
| 166 | 25A | Elektrikli ön camlar |
| 167 | 7.5A | Arka cam buz çözücü / ısıtmalı ayna anahtarı |
| 168 | – | Kullanılmamış |
| 169 | 15A | İkinci soket |
| 170 | – | Kullanılmamış |
| 171 | – | Kullanılmamış |
| 172 | – | Kullanılmamış |
| 173 | – | Kullanılmamış |
| 174 | 15A | Arka güç çıkışı |
| 175 | 7.5A | Sol park lambaları / arka lambalar |
| 176 | – | Kullanılmamış |
| 177 | – | Kullanılmamış |
| 178 | 25A | Arka cam buz çözücüsü |
| 179 | 7.5A | Gösterge paneli, pasif hırsızlık önleme sistemi (PATS), gaz pedalı sensörü, TPMS |
| 180 | 20A | Ön ve arka cam yıkayıcı |
| 181 | – | Kullanılmamış |
| 182 | – | Kullanılmamış |
Makine bölümü

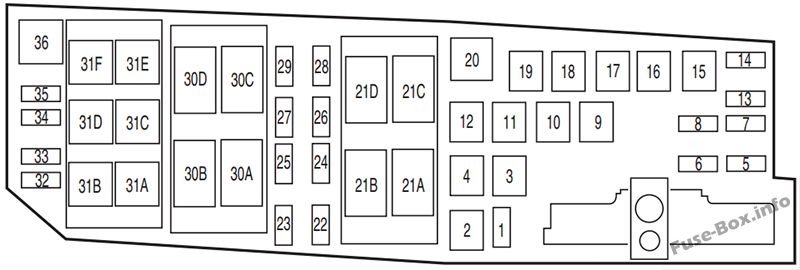

Elektrik dağıtım kutusundaki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 40A** | Yolcu bölmesi sigorta tablosu |
| 3 | 20A** | K10tak anahtarı |
| 4 | 20A** | Benzin pompası |
| 5 | 10 A* | Güç Aktarma Organı K10trol Modülü (PCM) aktif gücü korur, kutu solenoidi |
| 6 | 15A* | PCM, veri bağlantısı k10ektörü |
| 7 | 10 A* | Acil durum ışıkları |
| 8 | 15A* | Farlar |
| 9 | 40A** | Yolcu bölmesi sigorta tablosu II |
| 10 | 30A** | Yolcu bölmesi sigorta tablosu III |
| 11 | 30A** | Kilitlemeye başla |
| 12 | 30A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru |
| 13 | 30A* | Isıtıcı fan motoru |
| 14 | 10 A* | PCM rölesi |
| 15 | 20A** | ABS / Kaymaz valfler |
| 16 | 30 Bir** | Soğutma fanı – düşük |
| 17 | 50A** | Soğutma fanı – yüksek |
| 18 | 20A** | Gündüz sürüş farları (DRL), kısa huzme kesme rölesi |
| 19 | 20A** | Lastik basınç gözetim sistemi |
| 20 | – | Klima debriyaj rölesi |
| 21A | – | Ateşleme aşırı yük rölesi |
| 21B | – | Kullanılmamış |
| 21C | – | Uzun huzme rölesi |
| 21D | – | PCM rölesi |
| 22 | 10 A* | PCM, yardımcı k10ektör, yakıt enjektörleri |
| 23 | 10 A* | Sağ kısa huzme |
| 24 | 10 A* | Klima debriyaj solenoidi |
| 25 | 10 A* | Sol kısa far |
| 26 | 10 A* | Kütle Hava Akış Sensörü, Fren Anahtarı, Ters Işık Rölesi, EGR Step Motor, EVAP Kartuşu Tahliye Valfi, Isıtmalı Oksijen Sensörleri, Toprak Attırıcı, Şanzıman Menzili Sensörü |
| 27 | – | Kullanılmamış |
| 28 | 15A* | Araç gücü PCM 1 |
| 29 | 15A* | Yardımcı k10ektör, Fişlerde bobin |
| 30A, 30B | Röle 70A | Yüksek soğutma fanı rölesi |
| 30C | – | Soğutma fanı düşük rölesi |
| 30D | – | Marş kilidi rölesi |
| 31A | – | Geri vites lambası rölesi |
| 31B | – | Yakıt pompası rölesi |
| 31C | – | ilgili DRL |
| 31D | – | Kısa huzmeli röle |
| 31E | – | Kullanılmamış |
| 31F | – | Kullanılmamış |
| 32 | – | Soğutma fanı diyotu |
| 33 | – | Yakıt pompası röle diyotu |
| 34 | – | Vites değiştirme diyotu |
| 35 | 10 A* | PCM ateşleme |
| 36 | – | Kullanılmamış |
| * Mini sigorta ** Kartuş sigorta |
2011, 2012, 2013
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011, 2012, 2013)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 117 | – | Kullanılmamış |
| 118 | – | Kullanılmamış |
| 119 | – | Kullanılmamış |
| 120 | – | Farlar, kısa huzme kesme rölesi |
| 121 | – | Ön sis farları kesme rölesi |
| 122 | – | Arka cam buz çözücü rölesi |
| 123 | – | Isıtıcı üfleyici rölesi |
| 124 | – | İç ışık rölesi |
| 125 | – | Silecek rölesi |
| 126 | – | Arka kilit açma rölesi |
| 127 | – | Ateşleme aşırı yük rölesi |
| 128 | – | Pil tasarrufu rölesi (modifiye araç) |
| 130 | 15A | Tehlike ışıkları |
| 131 | 5A | Elektrikli Aynalar |
| 132 | 10 A | Işık anahtarı, Dış aydınlatma |
| 133 | – | Kullanılmamış |
| 134 | – | Kullanılmamış |
| 135 | – | Kullanılmamış |
| 136 | 15A | korna çalmak |
| 137 | 7.5A | Lastik basıncı izleme sistemi, Radyo, Gösterge paneli |
| 138 | 10 A | Geri vites lambası |
| 139 | 20A | Ateşleme güç kaynağı (modifiye araç) |
| 140 | – | Kullanılmamış |
| 141 | 7.5A | Ön / arka sis farları |
| 142 | 15A | Fren lambaları |
| 143 | 20A | Çakmak, Ön elektrik prizi |
| 144 | 10 A | Ateşleme güç kaynağı (modifiye araç} |
| 145 | – | Kullanılmamış |
| 146 | 20A | Ön cam silecekleri, Silecek anahtarı |
| 147 | 15A | Ön sis farları |
| 148 | 7.5A | Devridaim, Gösterge paneli |
| 149 | 10 A | Ateşleme güç kaynağı / Akü güç kaynağı (modifiye araç) |
| 150 | – | Kullanılmamış |
| 151 | 15A | Radyo, Bluetooth / ses k10trol modülü |
| 152 | 7.5A | A / C anahtarı, Park yardımı modülü |
| 153 | 7.5A | İç aydınlatmalar, Pil tasarrufu |
| 154 | 15A | Tavan lambası (modifiye araç) |
| 155 | 10 A | Pil tasarrufu (modifiye araç) |
| 156 | 7.5A | Sağ park lambası / arka lambalar |
| 157 | 7.5A | Plaka lambaları |
| 158 | 10 A | hafif örnek |
| 159 | 20A | Arka ısıtıcı fanı (modifiye araç) |
| 160 | – | Kullanılmamış |
| 161 | 7.5A | Kilitlenmeyi Önleyici Fren Sistemi / Yuvarlanma Stabilite K10trolü, Direksiy10 Açısı Sensörü |
| 162 | 7.5A | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma göstergesi |
| 163 | 20A | kilitler |
| 164 | 20A | Lastik Basıncı İzleme Sistemi Modülü |
| 165 | – | Kullanılmamış |
| 166 | 25A | Elektrikli ön camlar |
| 167 | 7.5A | Arka cam buz çözücü / ısıtmalı ayna örneği |
| 168 | – | Kullanılmamış |
| 169 | 20A | İkinci soket |
| 170 | – | Kullanılmamış |
| 171 | – | Kullanılmamış |
| 172 | 10 A | Sağ arka gösterge (modifiye araç) |
| 173 | 10 A | Sol arka gösterge (modifiye araç) |
| 174 | 20A | Arka güç soketi, Arka orta k10sol güç soketi (modifiye araç) |
| 175 | 7.5A | Sol park lambaları / arka lambalar |
| 176 | – | Kullanılmamış |
| 177 | – | Kullanılmamış |
| 178 | 25A | Arka cam buz çözücüsü |
| 179 | 7.5A | Gösterge paneli, Pasif hırsızlık önleme sistemi, Gaz pedalı sensörü, Lastik basıncı izleme sistemi, Yedek kamera |
| 180 | 20A | Ön ve arka cam yıkayıcı |
| 181 | – | Kullanılmamış |
| 182 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2011, 2012, 2013)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 7,5A* | Isıtmalı ön cam uyarı ışığı |
| 2 | 40A** | Sağ Isıtmalı Ön Cam, Modifiye Araç – Arka Isıtıcı Fan, Ateşleme Gücü |
| 3 | 50A** | Sol ısıtmalı ön cam, Modifiye araç – Batteiy kaynağı |
| 4 | 20A** | Benzin pompası |
| 5 | 10 A* | Güç Aktarma Organı K10trol Modülü, gücü canlı tutar, bid10 solenoidi |
| 6 | 15A* | Güç Aktarma Organı K10trol Modülü, Veri Bağlantı K10nektörü |
| 7 | 20A* | K10tak anahtarı |
| 8 | 15A* | Farlar |
| 9 | 40A** | Yolcu bölmesi sigorta tablosu II |
| 10 | 25A** | Modifiye araç – Arka dönüş sinyal ışığı, Pil güç kaynağı |
| 11 | 40A** | Aşırı ateşleme, Yolcu bölmesi sigorta paneli |
| 12 | 30A** | Kilitlenmeyi Önleyici Fren Sistemi / Yuvarlanma Stabilite K10trolü Pompa Motoru |
| 13 | 30A* | Isıtıcı fan motoru |
| 14 | 10 A* | Güç Aktarma Organı K10trol Modülü Rölesi |
| 15 | 20A** | Kilitlenmeyi Önleyici Fren Sistemi / Yuvarlanma Stabilite K10trol Valfleri |
| 16 | 30A** | Soğutma fanı – düşük |
| 17 | 50A** | Soğutma fanı – yüksek |
| 18 | 25A** | Gündüz sürüş farları, kısa far kesinti rölesi |
| 19 | 50A** | Yolcu bölmesi sigorta tablosu III |
| 20 | – | Klima debriyaj rölesi |
| 21A | – | Sağ Isıtmalı Ön Cam Rölesi, Modifiye Araç – Arka Fan Rölesi |
| 21B | – | Marş kilidi rölesi |
| 21C | – | Uzun huzme rölesi |
| 21D | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 22 | 10 A* | Güç aktarma sistemi k10trol modülü, yardımcı k10ektör, yakıt enjektörleri |
| 23 | 10 A* | Sağ kısa huzme |
| 24 | 10 A* | Klima debriyaj solenoidi |
| 25 | 10 A* | Sol kısa far |
| 26 | 10 A* | Kütle Hava Akış Sensörü, Fren Anahtarı, Ters Işık Rölesi, Egzoz Gazı Geri Kazanım Valfi Step Motor, Elektr10ik Buhar Kutusu Tahliye Valfi, Isıtmalı Oksijen Sensörleri, Toprak Attırıcı, Şanzıman menzil sensörü |
| 27 | – | Kullanılmamış |
| 28 | 15A* | Araç güç aktarma sistemi k10trol modülü 1 |
| 29 | 15A* | Yardımcı k10ektör, Fişlerde bobin |
| 30A, 30B | Röle 70A | Yüksek soğutma fanı rölesi |
| 30C | – | Soğutma fanı düşük rölesi |
| 30D | – | Sol ısıtmalı ön cam rölesi |
| 31A | – | Geri vites lambası rölesi |
| 31B | – | Yakıt pompası rölesi |
| 31C | – | Gündüz çalışan ışık rölesi |
| 31D | – | Kısa huzmeli röle |
| 31E | – | Modifiye araç – Sağ arka dönüş sinyali rölesi |
| 31F | – | Ön sis farları |
| 32 | – | Soğutma fanı diyotu |
| 33 | – | Yakıt pompası röle diyotu |
| 34 | – | Vites değiştirme diyotu |
| 35 | 30A* | Marş kilidi rölesi |
| 36 | – | Modifiye araç – Sol arka flaşör rölesi |
| * Mini sigorta ** Kartuş sigorta |
