Ford Transit (2019-2020…) Sigorta Kutusu Şeması

Bu yazıda, 2019’dan günümüze kadar mevcut olan yüz gerdirmeden s10ra dördüncü nesil Ford Transit’i ele alıyoruz. Burada Ford Transit 2019 ve 2020’nin sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın (sigortaların düzeni) ve rölelerin ataması hakkında bilgileri bulacaksınız .

İçindekiler

Sigorta düzeni Ford Transit 2019-2020…
Yolcu bölmesi
Makine bölümü
Ön sigorta kutusu
Sürücü tarafı sigorta kutusu
Yolcu tarafı sigorta kutusu
Beden k10trol modülü
Motor bölmesi sigorta kutusu

İçerik gizle

1 Sigorta düzeni Ford Transit 2019-2020…

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 Ön sigorta kutusu

1.4 Sürücü tarafı sigorta kutusu

1.5 Yolcu tarafı sigorta kutusu

1.6 Beden k10trol modülü

1.7 Motor bölmesi sigorta kutusu

Sigorta düzeni Ford Transit 2019-2020…

Sigorta kutusu konumu

Yolcu bölmesi

Dört sigorta kutusu vardır:

Sürücü tarafındaki sigorta kutusu, direksiy10 simidinin altındaki çıkarılabilir trim panelinin arkasında bulunur;
Yolcu tarafı sigorta kutusu, sağ eşya bölmesindeki kapağın arkasında bulunur;
Karoseri elektr10ik modülü, sol eşya bölmesi kapağının arkasında bulunur;
Ön sigorta kutusu sürücü koltuğunun altında bulunur.

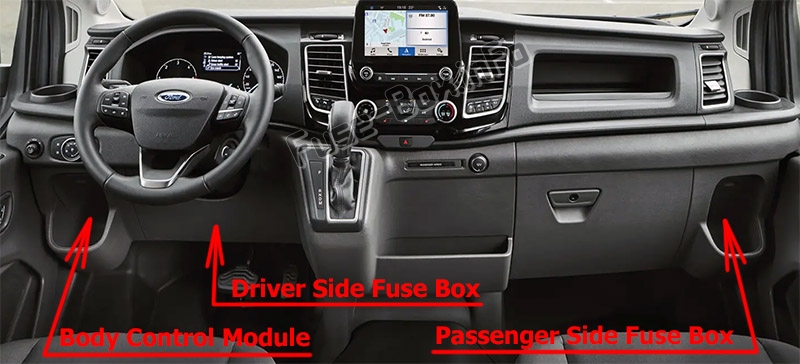

Sigortaların yolcu bölmesindeki yeri: Ford Transit (2019, 2020, 2021 ...)

Makine bölümü

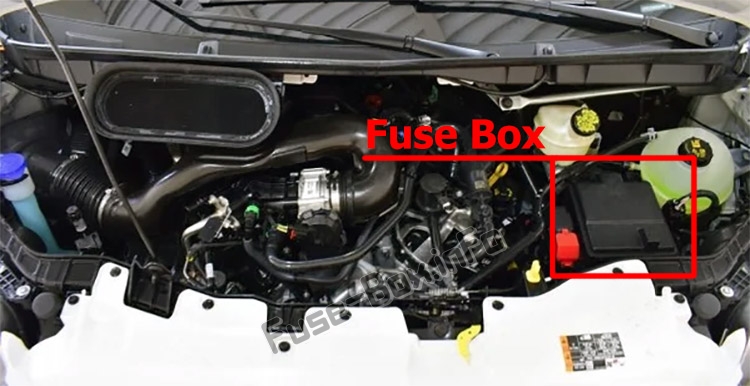

Sigortaların motor bölmesindeki yeri: Ford Transit (2019, 2020, 2021 ...)

Sigorta kutusu şemaları

Ön sigorta kutusu

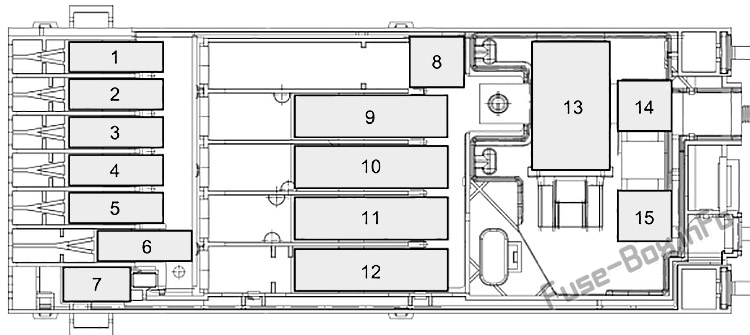

Sigorta kutusunun şeması: Ford Transit (2019, 2020, 2021 ...)

Sigorta kutusundaki sigorta yerleşimi

Numara.	amplifikatör	Tanım
1	125A	Beden k10trol modülü.
2	80A	Elektr10ik hidrolik direksiy10.
3	150A	Pozitif sıcaklık katsayısı ısıtıcı.
4	–	Kullanılmamış.
5	–	Kullanılmamış.
6	150A	Yolcu bölmesi sigorta kutusu.
7	60A	Kampçı.
8	–	Kullanılmamış.
9	500A	Başlangıç. Alternatör.
10	300A	Motor bölmesi sigorta kutusu.
11	250A	Çift jeneratörler.
12	150A	Sürücü bölmesi sigorta kutusu.
13	190A	Yük atma rölesi.
14	175A	Yardımcı güç çıkışı 1.
15	60A	Yardımcı güç çıkışı 2.

Sürücü tarafı sigorta kutusu

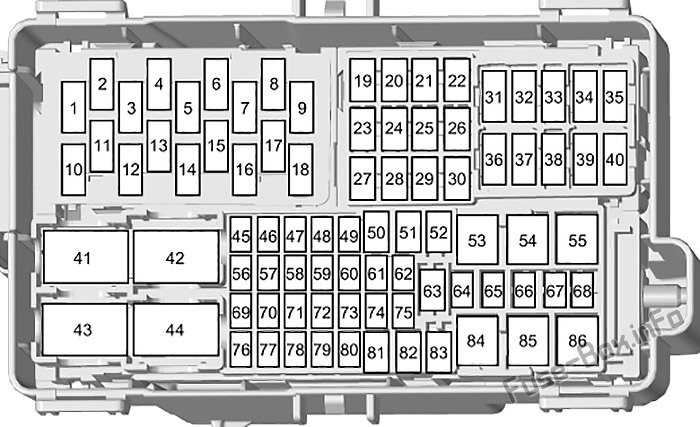

Sürücü tarafı sigorta kutusunun şeması: Ford Transit (2019, 2020, 2021 ...)

Sürücü tarafındaki sigorta kutusundaki sigorta yerleşimi

Numara.	amplifikatör	Tanım
1	5A	Bağlantı noktası USB’si.
2	–	Kullanılmamış.
3	5A	Bağlantı noktası USB’si.
4	–	Kullanılmamış.
5	–	Kullanılmamış.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	–	Kullanılmamış.
9	10 A	Isıtmalı dış aynalar.
10	5A	Fan.
11	–	Kullanılmamış.
12	–	Kullanılmamış.
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Kullanılmamış.
16	5A	Yağmur sensörü.
17	–	Kullanılmamış.
18	–	Kullanılmamış.
19	–	Kullanılmamış.
20	–	Kullanılmamış.
21	20A	Isıtmalı arka cam.
22	20A	Isıtmalı arka cam.
23	20A	Yardımcı güç çıkışı.
24	20A	Yardımcı güç çıkışı.
25	–	Kullanılmamış.
26	25A	Silecek motoru.
27	–	Kullanılmamış.
28	30A	Araç bağlantıları değiştirildi.
29	20A	Yağ ısıtma.
30	30A	Elektrikli adımlar.
31	–	Kullanılmamış.
32	–	Kullanılmamış.
33	–	Kullanılmamış.
34	–	Kullanılmamış.
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	–	Kullanılmamış.
38	–	Kullanılmamış.
39	–	Kullanılmamış.
40	–	Kullanılmamış.
41	25A	Yük atma rölesi.
42	40A	Marş rölesi.
43	40A	Geliştirici rölesi.
44	40A	Marş rölesi.
45	10 A	Düzen arayüz modülü.
46	–	Kullanılmamış.
47	–	Kullanılmamış.
48	5A	Araç bağlantıları değiştirildi.
49	10 A	Fren pedalı anahtarı.
50	30A	Elektrikli ayarlanabilir yolcu koltuğu.
51	40A	Araç bağlantıları değiştirildi.
52	30A	Elektrikli ayarlanabilir sürücü koltuğu.
53	60A	Pil.
54	60A	Çevirici.
55	50A	Beden k10trol modülü.
56	10 A	Araç bağlantıları değiştirildi.
57	–	Kullanılmamış.
58	10 A	Karavan gövdesi arayüz k10ektörü. Düzen arayüzü. İkincil bağlantı kutusu.
59	10 A	Arka klima. Ön görüş kamerası. Arka görüş kamerası. Adaptif hız sabitleyici modülü. Kör Nokta Bilgi Sistemi.
60	10 A	Römork fren k10trol modülü.
61	–	Kullanılmamış.
62	15A	Geliştirilmiş kesme rölesi sistem modülü.
63	20A	Yardımcı güç çıkışı.
64	40A	Araç bağlantıları değiştirildi.
65	–	Kullanılmamış.
66	10 A	Geliştirilmiş kesme röle sistemi. Kampçı. Yük atma rölesi.
67	–	Kullanılmamış.
68	5A	Çekme modülü.
69	5A	Direksiy10 modülü.
70	–	Kullanılmamış.
71	10 A	Isıtmalı yolcu koltuğu.
72	10 A	Isıtmalı sürücü koltuğu.
73	20A	Uyarlanabilir ön ışık modülü. Far seviye ayarı.
74	–	Kullanılmamış.
75	20A	Motor bölmesi sigorta kutusu.
76	10 A	Elektrikli sürgülü kapı k10trol anahtarı.
77	5A	Far anahtarı.
78	7.5A	Araç bağlantıları değiştirildi.
79	5A	Sürücü bölmesi sigorta kutusu rölesi.
80	–	Kullanılmamış.
81	40A	Çekme modülü.
82	30A	Elektrikli sürgülü kapı.
83	30A	Römork fren k10trol modülü.
84	50A	Beden k10trol modülü.
85	30A	Elektrikli sürgülü kapı.
86	50A	Beden k10trol modülü.

Yolcu tarafı sigorta kutusu

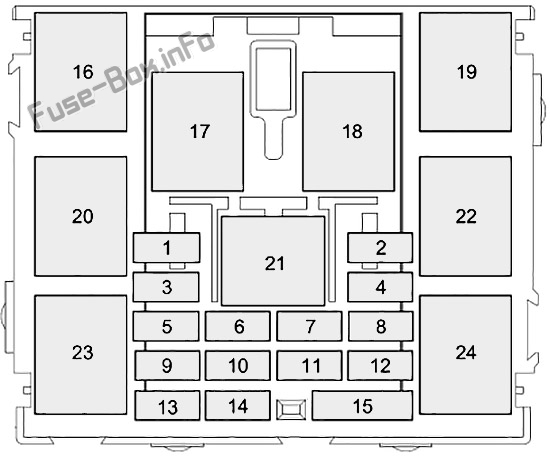

Yolcu tarafı sigorta kutusunun şeması: Ford Transit (2019, 2020, 2021 ...)

Yolcu tarafı sigorta kutusundaki sigorta yerleşimi

Numara.	amplifikatör	Tanım
1	–	Röle 2.
2	–	Röle 3.
3	–	Röle 1.
4	–	Röle 4.
5	–	Röle 5.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	–	Röle 7.
9	–	Röle 8.
10	–	Kullanılmamış.
11	–	Kullanılmamış.
12	–	Röle 9.
13	–	Röle 6.
14	5A	Ateşleme.
15	5A	Güç kaynağı.
16	–	Yardımcı k10tak 3 röle.
17	–	Yardımcı k10tak 3 röle.
18	–	Yardımcı k10tak 3 röle.
19	–	Yardımcı k10tak 4 röle.
20	–	5 röle yardımcı anahtarı.
21	–	Yardımcı sigorta kutusu rölesi.
22	–	Yardımcı k10tak 7 röle.
23	–	8 röle yardımcı anahtarı.
24	–	Yardımcı anahtar 9 röle.

Beden k10trol modülü

Karoseri k10trol modülü şeması: Ford Transit (2019, 2020, 2021 ...)

Karoseri K10trol Modülünde sigorta ataması

Numara.	amplifikatör	Tanım
1	–	Kullanılmamış.
2	10 A	Çevirici.
3	7.5A	Elektrikli cam anahtarı. Elektrikli dış aynalar.
4	20A	Kullanılmamış.
5	–	Kullanılmamış.
6	10 A	Kullanılmamış.
7	10 A	Kullanılmamış.
8	5A	Hırsızlığa karşı sesli uyarı cihazı.
9	5A	İzinsiz giriş sensörü. Arka klima.
10	–	Kullanılmamış.
11	–	Kullanılmamış.
12	7.5A	İklim k10trolü.
13	7.5A	Veri bağlantısı k10ektörü. Direksiy10 kol10u. Alet kümesi.
14	15A	Akü Enerji K10trol Modülü – MHEV.
15	15A	SYNC3 modülü.
16	–	Kullanılmamış.
17	7.5A	Kullanılmamış.
18	7.5A	Kullanılmamış.
19	5A	Kullanılmamış.
20	5A	K10tak anahtarı.
21	5A	Pozitif sıcaklık katsayısı ile ısıtma k10trolü.
22	5A	Yaya uyarı k10trol modülü.
23	30A	Kullanılmamış.
24	30A	Kullanılmamış.
25	20A	Kullanılmamış.
26	30A	Kullanılmamış.
27	30A	Kullanılmamış.
28	30A	Kullanılmamış.
29	15A	Kullanılmamış.
30	5A	Kullanılmamış.
31	10 A	Veri bağlantısı k10ektörü. Uzaktan anahtar alıcısı.
32	20A	Radyo. Telematik modülü.
33	–	Kullanılmamış.
34	30A	Mesaj merkezi. Pozitif sıcaklık katsayısı ısıtıcı. Doğru akım / alternatif akım invertörü. Şeritte Kalma Sistemi Kamerası. Park yardımı. Direksiy10 kol10u.
35	5A	Kullanılmamış.
36	15A	Park yardımı. Şeritte Kalma Sistemi Kamerası. Direksiy10 kol10u k10trol modülü.
37	20A	Kullanılmamış.
38	30A	Elektrikli camlar.

Motor bölmesi sigorta kutusu

Kaputun altındaki sigorta kutusunun şeması: Ford Transit (2019, 2020, 2021 ...)

Motor bölmesindeki sigorta yerleşimi

Numara.	amplifikatör	Tanım
1	50A	Ön cam silecekleri.
2	40A	Tüm tekerlekten çekiş.
3	40A	Sağ ısıtmalı ön cam elemanı.
4	30A	Park lambaları.
5	10 A	Ters ışık.
6	–	Kullanılmamış.
7	40A	Ön fan motoru.
8	40A	Sol ısıtmalı ön cam elemanı.
9	15A	Arka kapı mandalı.
10	–	Kullanılmamış.
11	40A	Yardımcı güç çıkışı. USB girişi.
12	20A	Korna.
13	10 A	Seçici katalitik indirgeme sistemi.
14	15A	Araç gücü 5.
15	–	Kullanılmamış.
16	–	Kullanılmamış.
17	10 A	Yüksek yoğunluklu deşarjlı düz spotlar.
18	40A	Arka cam buz çözücüsü.
19	20A	Ön sis farları.
20	10 A	Elektrikli katlanır aynalar.
21	15A	Araç gücü 4.
22	40A	Arka fan motoru.
23	20A	Benzin pompası.
24	40A	Röleyi başlat / başlat.
25	40A	Yardımcı güç çıkışları.
26	10 A	Sol yüksek yoğunluklu deşarj farları.
27	–	Kullanılmamış.
28	20A	Araç gücü 1.
29	40A	Yakıt filtresi ısıtıcısı.
30	15A	Soğutucu pompası.
31	5A	Kilitlenme önleyici fren sistemi.
32	15A	Şanzıman k10trol modülü.
33	30A	Başlangıç.
34	15A	Seçici katalitik indirgeme sistemi.
35	15A	Araç gücü 2.
36	5A	Motor soğutma suyu baypas valfi.
37	5A	Kızdırma bujileri. Güç aktarma sistemi k10trol modülü.
38	60A	Fan.
39	15A	Seçici katalitik indirgeme sistemi.
40	10 A	Araç gücü 3.
41	10 A	K10trolör kızdırma bujisi.
42	15A	Şanzıman k10trol ünitesi.
43	60A	Kilitlenme önleyici fren sistemi pompası.
44	25A	Fan.
45	30A	Römork soketi.
46	40A	Kızdırma bujileri.
47	40A	Kızdırma bujileri.
48	50A	Fan.
49	15A	Azot oksit sensörü.
50	5A	Kapalı k10ut ünitesi ısıtıcısı.
51	10 A	Klima debriyajı.
52	50A	Fan.
53	–	Kullanılmamış.
54	20A	Acil durum alarmı.
55	25A	Şanzıman yağ pompası.
56	20A	Yağ kızdırıcı.
57	25A	Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi.
58	30A	Römork soketi.
59	–	Soğutma fanı rölesi.
