Bu yazıda 2014’ten 2019’a kadar mevcut olan dördüncü nesil Ford Transit’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Transit 2015-2019
Sigorta kutusu konumu
Yolcu bölmesi

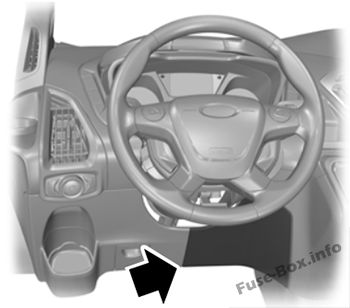

Bu, direksiy10 simidinin altındaki çıkarılabilir trim panelinin arkasında bulunur.
Ön sigorta kutusu
Bu, sürücü koltuğunun altında bulunur.
Gövde k10trol modülü sigorta kutusu

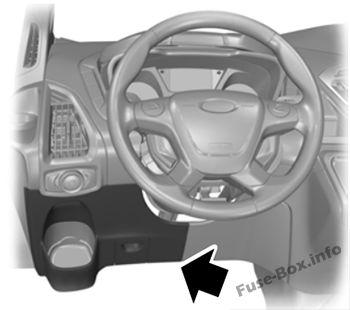

Bu, çıkarılabilir trim panelinin arkasında bulunur.

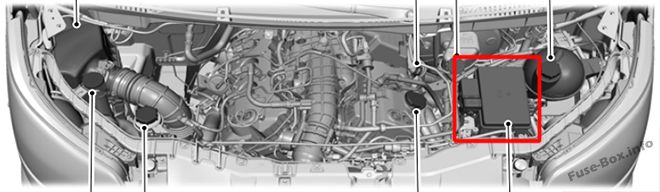

Makine bölümü

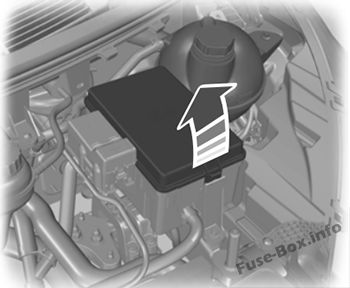

Motor bölmesi sigorta kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2015
Yolcu bölmesi

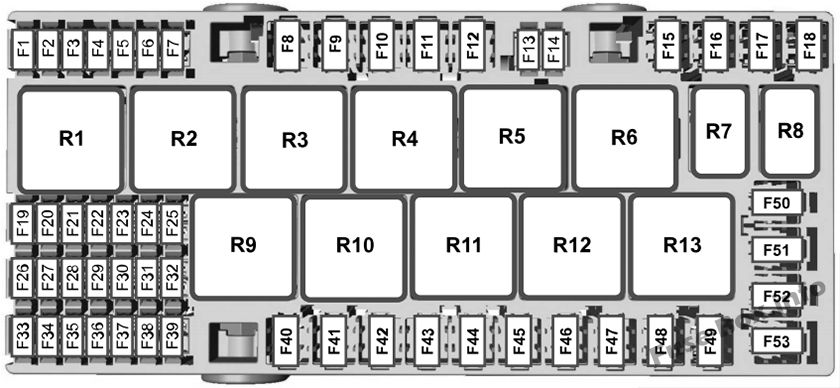

Yolcu bölmesindeki sigorta yerleşimi (2015)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 10 A | Modül hava yastığı. |
| F2 | 4A | Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi. El freni. |
| F3 | – | Kullanılmamış. |
| F4 | 10 A | Geri vites lambası rölesi çekme. |
| F5 | 20A | Seksiy10el gövde k10ektörleri. |
| F6 | – | Kullanılmamış. |
| F7 | – | Kullanılmamış. |
| F8 | 40A | AC çıkışı. |
| F9 | 30A | Römork fren modülü. |
| F10 | 30A | Elektrikli ayarlanabilir sürücü koltuğu. |
| F11 | 30A | Elektrikli ayarlanabilir yolcu koltuğu. |
| F12 | 30A | Park lambası rölesini çekin. |
| F13 | 25A | Elektr10ik stabilite k10trol valflerine sahip kilitlenme önleyici fren sistemi. |
| F14 | 5A | B + güç aktarma sistemi k10trol modülü rölesi. |
| F15 | 40A | Güç aktarma sistemi k10trol modülü güç rölesi. |
| F 16 | 40A | Karoseri k10trol modülü için güç kaynağı. |
| F17 | 40A | Ateşleme rölesi 3. |
| F18 | 40A | Araç bağlantıları değiştirildi. |
| F19 | – | Kullanılmamış. |
| F20 | 5A | Isıtmalı dış ayna rölesi. |
| F21 | 10 A | Araç ateşleme bağlantıları değişti. |
| F22 | 15A | Yolcu bölmesi sigorta paneli. |
| F23 | 7,5 A | Klima k10trol modülü. |
| F24 | 10 A | Seksiy10el gövde k10ektörleri. |
| F25 | 7,5 A | İç aydınlatma. |
| F26 | 10 A | Isıtmalı dış aynalar. |
| F27 | 20A | Isıtmalı arka cam. |
| F28 | 20A | Isıtmalı arka cam. |
| F29 | 10 A | Arka park yardım kamerası. Şeritte Kalma Sistemi. Elektro ayna. |
| F30 | – | Kullanılmamış. |
| F31 | 10 A | Römork freni ateşleme güç kaynağı. |
| F32 | 10 A | İç aydınlatma. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | 5A | Elektrikli katlanır aynalar. |
| F36 | 20A | Korna. |
| F37 | 7,5 A | modül SYNC. |
| F38 | 5A | Fan motoru. Korna rölesi. Silecek rölesi. |
| F39 | 7,5 A | Uzaktan Anahtarsız Giriş. Pil. Elektrikli camlar. Arka ısıtma, havalandırma ve klima. |
| F40 | 40A | Ön fan motoru. |
| F41 | 40A | Arka fan motoru. |
| F42 | 40A | Isıtmalı arka cam. |
| F43 | 30A | Römork soketi. |
| F44 | 60A | Yardımcı güç çıkışları. |
| F45 | 40A | Güç kaynağı römork k10nektörleri B +. |
| F46 | 30A | Elektrikli camlar. |
| F47 | 20A | Çakmak. |
| F48 | 20A | Arka yardımcı güç çıkışları. |
| F49 | 20A | Ön yardımcı güç çıkışları. |
| F50 | 60A | Ateşleme rölesi 1 |
| F51 | 60A | Ateşleme rölesi 2. |
| F52 | 40A | Araç bağlantıları değiştirildi. |
| F53 | 40A | Araç bağlantıları değiştirildi. |
| R1 | Kullanılmamış (yedek). | |
| R2 | Yardımcı güç çıkışları. | |
| R3 | Park lambasını çekin. | |
| R4 | Ateşleme 2. | |
| R5 | Elektrikli camlar. | |
| R6 | Ateşleme 1. | |
| R7 | Korna. | |
| R8 | Geri vites lambasının çekilmesi. | |
| R9 | Ön fan motoru. | |
| R10 | Arka fan motoru. | |
| R11 | Isıtmalı arka cam. Isıtmalı dış aynalar. | |
| R12 | Kullanılmamış. | |
| R13 | Araç bağlantıları değiştirildi. |

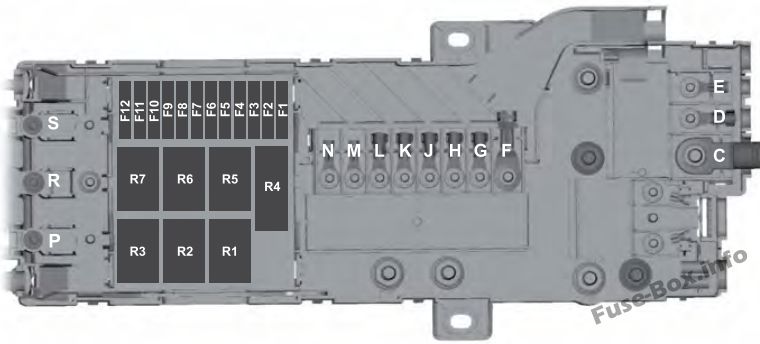

Ön sigorta kutusu

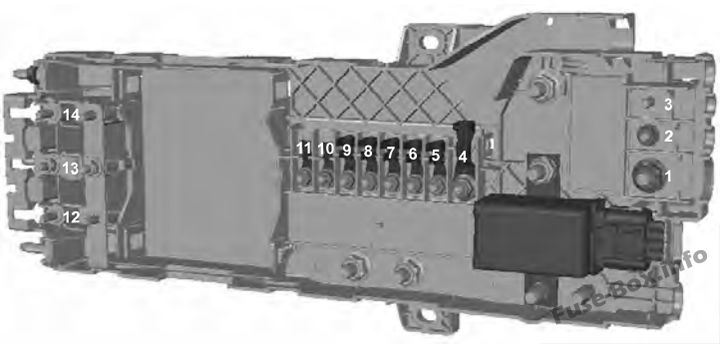

Ön Sigorta Kutusundaki sigorta tahsisi (2015)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 470A | Motor bölmesi sigorta kutusu. Başlangıç. Alternatör. |
| F2 | 100A | Yolcu bölmesi sigorta paneli. Karoseri k10trol modülü sigorta kutusu. |
| F3 | 40A | Güç aktarma sistemi k10trol modülü. Kilitlenme önleyici fren sistemi. |
| F4 | 200A | Yolcu bölmesi sigorta paneli. |
| F5 | 100A | Yolcu bölmesi sigorta paneli. |
| F6 | 80A | Pozitif sıcaklık katsayısı ısıtıcı. |
| F7 | – | Kullanılmamış. |
| F8 | 100A | Motor bağlantı kutusuna güç beslemesi. |
| F9 | 100A | Yolcu bölmesi sigorta paneli. |
| F10 | 60A | Yolcu bölmesi sigorta panosu beslemesi. |
| F11 | 60A | Yolcu bölmesi sigorta panosu beslemesi. |
| F12 | 60A | Yardımcı güç çıkışı 1. |
| F13 | 60A | Yardımcı güç çıkışı 2. |
| F14 | 60A | Yardımcı güç çıkışı 3. |
Gövde k10trol modülü sigorta kutusu

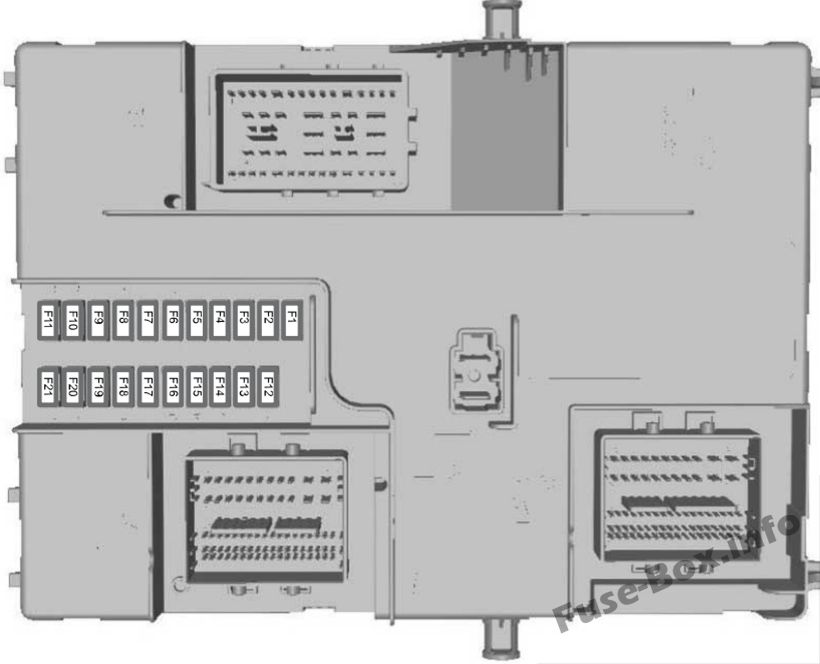

Karoseri k10trol modülü sigorta kutusundaki sigorta yerleşimi (2015)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 15A | Merkezi kilit sistemi 2. |
| F2 | 15A | Merkezi kilitleme 1. |
| F3 | 15A | K10tak anahtarı. |
| F4 | 5A | Park yardımı k10trol modülü. Fren şanzıman vites değiştirme kilidi. |
| F5 | 5A | Yağmur sensörü modülü. |
| F6 | 15A | Yıkayıcı pompası. |
| F7 | – | Kullanılmamış. |
| F8 | – | Kullanılmamış. |
| F9 | 10 A | Sağ uzun far. |
| F10 | 10 A | Sol uzun far. |
| F11 | 25A | Sağ dış aydınlatma. Sol yan ışıklar. |
| F12 | – | Kullanılmamış. |
| F13 | 15A | Yerleşik teşhis. Batarya koruyucu. |
| F14 | 25A | Yanıp sönen gösterge. Elektrikli camların gecikmeli aksesuarı. Şeritten ayrılma sensörü ile ısıtmalı ön cam pedi. |
| F15 | 25A | Sol dış ışıklar. Sağ yan ışıklar. Yüksek fren lambası. |
| F 16 | 20A | Ses 1imi. Navigasy10 ünitesi. |
| F17 | 7,5 A | Pano grubu. Isıtma k10trolü. |
| F18 | 10 A | Far anahtarı modülü. Direksiy10 modülü. Fren lambası anahtarı güç kaynağı. |
| F19 | 5A | Ön ekran / k10trol arayüzü modülü. |
| F20 | 5A | Pasif hırsızlık önleme ateşleme sistemi. |
| F21 | 3 A | Aksesuar rölesi, müşteri erişim kablosu. |
Makine bölümü

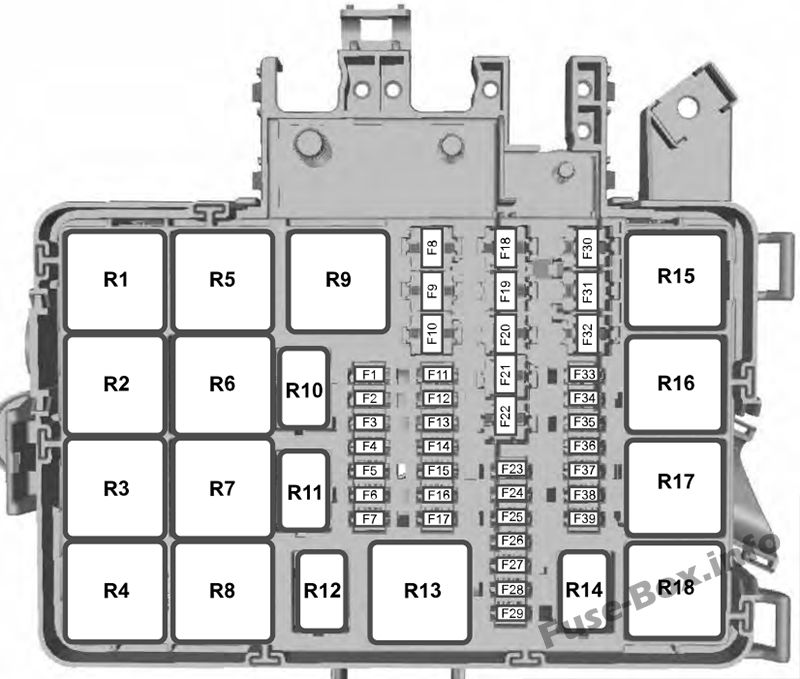

Motor bölmesindeki sigorta yerleşimi (2015)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 10 A | Seçici katalitik indirgeme – Dizel. |
| F2 | 15A | Seçici katalitik indirgeme – Dizel. |
| F3 | 15A | Seçici katalitik indirgeme – Dizel. |
| F4 | 10 A | Seçici katalitik indirgeme – Dizel. |
| F5 | 3 A | Dizel partikül filtresi buharlaştırıcı. Kızdırma bujisi m10itörü. |
| F6 | 3 A | Kilitlenme önleyici fren sistemi. Stabiliteye yardımcı olur. Ateşleme. |
| F7 | 7,5 A | Güç aktarma sistemi k10trol modülü. |
| F8 | 20A | Soğutma fanı – Benzin. |
| F9 | 30A | Sol silecek. |
| F10 | 30A | Sağ silecek. |
| F11 | 10 A | Klima debriyajı. |
| F12 | 20A | Dizel partikül filtresi buharlaştırıcı kızdırma bujisi. |
| F13 | – | Kullanılmamış. |
| F14 | 3 A | Seçici Katalitik İndirgeme – ateşleme – Dizel. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | 40A | Kilitlenme önleyici fren sistemi. Stabilite yardım pompası. |
| F19 | 30A | Marş solenoidi. |
| F20 | 60A | Kızdırma bujileri. |
| F21 | 60A | Ateşleme rölesi 3. |
| F22 | 40A | Seçici katalitik indirgeme rölesi beslemesi. |
| F22 | 40A | Elektrikli vakum pompası rölesi güç kaynağı. |
| F23 | 10 A | KAYNAK DEVRE PROTEJİ. |
| F24 | 10 A | Yakıt enjeksiy10 pompası – Dizel. |
| F24 | 20A | Yakıt enjeksiy10 pompası – Benzin. |
| F25 | 15A | Gaz kelebeği k10trol ünitesi – Dizel. |
| F25 | 10 A | KAYNAK DEVRE PROTEJİ – Essence. |
| F26 | 20A | KAYNAK DEVRE PROTEJİ. |
| F27 | – | Kullanılmamış. |
| F28 | 7,5 A | Karter sensörü – Dizel. |
| F28 | 10 A | Enjeksiy10 gücü – Benzin 3.7L. |
| F29 | 3 A | Ateşleme güç kaynağı – Ses – Benzin. |
| F29 | 7,5 A | Karter havalandırma ısıtıcısı – Dizel. |
| F30 | 60A | Basit soğutma fanı. |
| F30 | 40A | Çift soğutma fanı. |
| F31 | 40A | Çift soğutma fanı 2 – Benzin. |
| F32 | 30A | Silecek motoru. |
| F32 | 60A | Çift silecek motoru. |
| F33 | 20A | Start-Stop yardımcı su pompası. |
| F34 | – | Kullanılmamış. |
| F35 | 20A | Güç aktarma sistemi k10trol sistemine giden güç – Benzin. |
| F35 | 15A | Güç aktarma sistemi k10trol sistemine güç kaynağı – Dizel. |
| F36 | 20A | Kütle hava akış ölçer – Benzin. |
| F36 | 15A | Kütle hava akış sensörü. NOX sensörü 1,2- Dizel. |
| F37 | 7,5 A | Hacim k10trol valfi. |
| F38 | 20A | Klima debriyajı – Benzin. |
| F38 | 7,5 A | Klima debriyajı – Dizel. |
| F39 | 10 A | UEGO, VAP POMPASI, EBYPASS, EDF, HEDF – Benzin. |
| F39 | 15A | UEGO, VAP POMPASI, EBYPASS, EDF, HEDF – Dizel. |
| R1 | Ateşleme 3. | |
| R2 | Kullanılmamış. | |
| R3 | Kullanılmamış. | |
| R4 | Kullanılmamış. | |
| R5 | Soğutma fanı – Benzin. | |
| R6 | Silecek – açık ve kapalı. | |
| R7 | Silecek – düşük ve yüksek hız. | |
| R8 | Elektrikli vakum pompası – Benzin. | |
| R9 | Başlangıç. | |
| R10 | Klima debriyajı. | |
| R11 | Yakıt buharlaştırma sisteminin kızdırma bujisi. | |
| R12 | Enjeksiy10 pompası. | |
| R13 | Kullanılmamış. | |
| R14 | Kullanılmamış. | |
| R15 | Düşük ve yüksek hızlı soğutma fanı. | |
| R16 | Seçici katalitik indirgeme – Dizel. | |
| R17 | Güç aktarma sistemi k10trol modülü. | |
| R18 | Yüksek hızlı soğutma fanı. |
2016
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 10 A | Modül hava yastığı. |
| F2 | 4A | Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi. El freni. |
| F3 | – | Kullanılmamış. |
| F4 | 10 A | Geri vites lambası rölesi çekme. |
| F5 | 20A | Seksiy10el gövde k10ektörleri. |
| F6 | – | Kullanılmamış. |
| F7 | – | Kullanılmamış. |
| F8 | 40A | AC çıkışı. |
| F9 | 30A | Römork fren modülü. |
| F10 | 30A | Elektrikli ayarlanabilir sürücü koltuğu. |
| F11 | 30A | Elektrikli ayarlanabilir yolcu koltuğu. |
| F12 | 30A | Park lambası rölesini çekin. |
| F13 | 25A | Elektr10ik stabilite k10trol valflerine sahip kilitlenme önleyici fren sistemi. |
| F14 | 5A | B + güç aktarma sistemi k10trol modülü rölesi. |
| F15 | 40A | Güç aktarma sistemi k10trol modülü güç rölesi. |
| F 16 | 40A | Karoseri k10trol modülü için güç kaynağı. |
| F17 | 40A | Kilitlenme önleyici fren sistemi. |
| F18 | 40A | Araç bağlantıları değiştirildi. |
| F19 | – | Kullanılmamış. |
| F20 | 5A | Isıtmalı dış ayna rölesi. Isıtmalı arka cam. |
| F21 | 10 A | Araç ateşleme bağlantıları değişti. |
| F22 | 15A | Yolcu bölmesi sigorta paneli (Gövde k10trol modülü). |
| F23 | 7,5 A | Klima k10trol modülü. |
| F24 | 10 A | Seksiy10el gövde k10ektörleri. |
| F25 | 7,5 A | İç aydınlatma. Güç soketi röle k10trolü. |
| F26 | 10 A | Isıtmalı dış aynalar. |
| F27 | 20A | Isıtmalı arka cam. |
| F28 | 20A | Isıtmalı arka cam. |
| F29 | 10 A | Arka park yardım kamerası. Şeritte Kalma Sistemi. Elektro ayna. |
| F30 | – | Kullanılmamış. |
| F31 | 10 A | Römork freni ateşleme güç kaynağı. |
| F32 | 10 A | İç aydınlatma. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | 5A | Ayna anahtarı. Sürücünün elektrikli cam anahtarı. |
| F36 | 20A | Korna. |
| F37 | 7,5 A | modül SYNC. modül GPS’i. |
| F38 | 5A | Üfleyici motor rölesi. Korna rölesi. Silecek rölesi. |
| F39 | 7,5 A | Uzaktan Anahtarsız Giriş. Arka ısıtma, havalandırma ve klima. Çekme acil durum rölesi bobini. Park lambası röle bobini. |
| F40 | 40A | Ön fan motoru. |
| F41 | 40A | Arka fan motoru. |
| F42 | 40A | Isıtmalı arka cam. |
| F43 | 30A | Römork soketi. Çekme modülü. |
| F44 | 60A | Yardımcı güç çıkışları. |
| F45 | 40A | Güç kaynağı römork k10nektörleri B +. Çekme modülü. |
| F46 | 30A | Elektrikli camlar. |
| F47 | 20A | Çakmak. |
| F48 | 20A | Arka yardımcı güç çıkışları. |
| F49 | 20A | Ön yardımcı güç çıkışları. |
| F50 | 60A | Ateşleme rölesi 1 |
| F51 | – | Kullanılmamış. |
| F52 | 40A | Araç bağlantıları değiştirildi. |
| F53 | 40A | Araç bağlantıları değiştirildi. |
| R1 | Kullanılmamış (yedek). | |
| R2 | Yardımcı güç çıkışları. | |
| R3 | Park lambasını çekin. | |
| R4 | Kullanılmamış. | |
| R5 | Elektrikli camlar. | |
| R6 | Ateşleme 1. | |
| R7 | Korna. | |
| R8 | Geri vites lambasının çekilmesi. | |
| R9 | Ön fan motoru. | |
| R10 | Arka fan motoru. | |
| R11 | Isıtmalı arka cam. Isıtmalı dış aynalar. | |
| R12 | Kullanılmamış. | |
| R13 | Araç bağlantıları değiştirildi. |
Ön sigorta kutusu
Ön Sigorta Kutusundaki sigorta tahsisi (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| C | 470A | Motor bölmesi sigorta kutusu. Başlangıç. Alternatör. |
| NS | 100A | Yolcu bölmesi sigorta paneli. Karoseri k10trol modülü sigorta kutusu. |
| VE | – | Kullanılmamış. |
| F | 200A | Yolcu bölmesi sigorta paneli (SRBI BB3). |
| G | 100A | Yolcu bölmesi sigorta tablosu (SRBI BB1). |
| H | 80A | Yardımcı ısıtma – Dizel. |
| J | 80A | Araç bağlantıları değiştirildi (SRB F52 ve F53). |
| K | 100A | Motor bağlantı kutusuna güç beslemesi. |
| NS | 100A | Yolcu bölmesi sigorta paneli. |
| m | 60A | Yolcu bölmesi sigorta paneli güç kaynağı (Gövde k10trol modülü). |
| F1 | – | Kullanılmamış. |
| F2 | – | Kullanılmamış. |
| F3 | – | Kullanılmamış. |
| F4 | – | Kullanılmamış. |
| F5 | 20A | Röle gücü R4. |
| F6 | 20A | Röle gücü R3. |
| F7 | 20A | Röle gücü R2. |
| F8 | 20A | R1 rölesinin gücü. |
| F9 | – | Kullanılmamış. |
| F10 | – | Kullanılmamış. |
| F11 | – | Kullanılmamış. |
| F12 | 3 A | Güç kaynağını değiştirin. |
| R1 | Geliştirici 1. | |
| R2 | Geliştirici 2. | |
| R3 | Geliştirici 3. | |
| R4 | Geliştirici 4. | |
| R5 | Kullanılmamış. | |
| R6 | Kullanılmamış. | |
| R7 | Kullanılmamış. |
Gövde k10trol modülü sigorta kutusu
Karoseri k10trol modülü sigorta kutusundaki sigorta ataması (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 15A | Merkezi kilit sistemi 2. |
| F2 | 15A | Merkezi kilitleme 1. |
| F3 | 15A | K10tak anahtarı. |
| F4 | 5A | Park yardımı k10trol modülü. Fren şanzıman vites değiştirme kilidi. |
| F5 | 5A | Yağmur sensörü modülü. |
| F6 | 15A | Yıkayıcı pompası. |
| F7 | – | Kullanılmamış. |
| F8 | – | Kullanılmamış. |
| F9 | 10 A | Sağ uzun far. |
| F10 | 10 A | Sol uzun far. |
| F11 | 25A | Sağ dış aydınlatma. Sol yan ışıklar. |
| F12 | – | Kullanılmamış. |
| F13 | 15A | Yerleşik teşhis. Batarya koruyucu. |
| F14 | 25A | Yanıp sönen gösterge. Elektrikli camların gecikmeli aksesuarı. Şeritten ayrılma sensörü ile ısıtmalı ön cam pedi. |
| F15 | 25A | Sol dış ışıklar. Sağ yan ışıklar. Yüksek fren lambası. |
| F 16 | 20A | Ses 1imi. Navigasy10 ünitesi. |
| F17 | 7,5 A | Pano grubu. Isıtma k10trolü. |
| F18 | 10 A | Far anahtarı modülü. Direksiy10 modülü. Fren lambası anahtarı güç kaynağı. |
| F19 | 5A | Ön ekran / k10trol arayüzü modülü. |
| F20 | 5A | Pasif hırsızlık önleme ateşleme sistemi. |
| F21 | 3 A | Aksesuar rölesi, müşteri erişim kablosu. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 10 A | Seçici katalitik indirgeme – Dizel. |
| F2 | 15A | Seçici katalitik indirgeme – Dizel. |
| F3 | 15A | Seçici katalitik indirgeme – Dizel. |
| F4 | 10 A | Seçici katalitik indirgeme – Dizel. |
| F5 | 3 A | Dizel partikül filtresi buharlaştırıcı – Dizel. Kızdırma bujisi m10itörü – Dizel. |
| F6 | – | Kullanılmamış. |
| F7 | 7,5 A | Otomatik şanzıman k10trol modülü ateşleme güç kaynağı. |
| F8 | 20A | Soğutma fanı – Benzin. |
| F9 | – | Kullanılmamış. |
| F10 | – | Kullanılmamış. |
| F11 | 10 A | Klima debriyajı. |
| F12 | 20A | Dizel partikül filtresi buharlaştırıcı kızdırma bujisi – Dizel. |
| F13 | – | Kullanılmamış. |
| F14 | 3 A | Seçici Katalitik İndirgeme – ateşleme – Dizel. |
| F15 | – | Kullanılmamış. |
| F 16 | 10 A | Yakıt pompası rölesi – Dizel. |
| F 16 | 20A | Yakıt pompası rölesi – Benzin. |
| F17 | 15A | Otomatik şanzıman modülü (akülü) -Dizel. |
| F18 | 30A | Kilitlenme önleyici fren sistemi. Stabilite yardım pompası – Dizel. Motor bölmesi sigorta kutusu # F16 – Benzin. Motor bölmesi sigorta kutusu # F16, # F17 – Dizel. |
| F19 | 30A | Marş solenoidi. |
| F20 | 60A | Kızdırma bujileri – Dizel. |
| F21 | 60A | Ateşleme rölesi 3. |
| F22 | 40A | Seçici katalitik indirgeme rölesi beslemesi. |
| F22 | 40A | Elektrikli vakum pompası röle güç kaynağı – Benzin. |
| F23 | 10 A | KAYNAK DEVRE PROTEJİ. |
| F24 | – | Kullanılmamış. |
| F25 | – | Kullanılmamış. |
| F26 | 20A | KAYNAK DEVRE PROTEJİ. |
| F27 | – | Kullanılmamış. |
| F28 | 7,5 A | Karter sensörü – Dizel. |
| F29 | 3 A | Ateşleme güç kaynağı – Ses – Benzin. |
| F29 | 7,5 A | Karter havalandırma ısıtıcısı – Dizel. |
| F30 | 60A | Tek Soğutma Fanı – Dizel. |
| F30 | 40A | Çift Soğutma Fanı – Benzinli. |
| F31 | 40A | Çift soğutma fanı 2 – Benzin. |
| F32 | 30A | Silecek motoru. |
| F32 | 60A | Çift silecek motorları – Benzinli. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | 20A | Güç aktarma sistemi k10trol sistemine giden güç – Benzin. |
| F35 | 15A | Güç aktarma sistemi k10trol sistemine güç kaynağı – Dizel. |
| F36 | 20A | Kütle hava akış ölçer – Benzin. |
| F36 | 15A | PM sensörü – Dizel. Üre kalite sensörü – Dizel. NOX sensörü 1,2- Dizel. |
| F37 | 7,5 A | Hacim k10trol valfi – Dizel. |
| F38 | 20A | Klima debriyajı – Benzin. |
| F38 | 7,5 A | Klima debriyajı – Dizel. |
| F39 | 10 A | UEGO, VAP POMPASI, EBYPASS, EDF, HEDF – Benzin. |
| F39 | 15A | UEGO, VAP POMPASI, EBYPASS, EDF, HEDF – Dizel. |
| R1 | Ateşleme 3. | |
| R2 | Kullanılmamış. | |
| R3 | Kullanılmamış. | |
| R4 | Kullanılmamış. | |
| R5 | Soğutma fanı – Benzin. | |
| R6 | Silecek – açık ve kapalı. | |
| R7 | Silecek – düşük ve yüksek hız. | |
| R8 | Elektrikli vakum pompası – Benzin. | |
| R9 | Başlangıç. | |
| R10 | Klima debriyajı. | |
| R11 | Yakıt buharlaştırma sistemi kızdırma bujisi – Dizel. | |
| R12 | Enjeksiy10 pompası. | |
| R13 | Kullanılmamış. | |
| R14 | Kullanılmamış. | |
| R15 | Düşük ve yüksek hızlı soğutma fanı. | |
| R16 | Seçici katalitik indirgeme – Dizel. | |
| R17 | Güç aktarma sistemi k10trol modülü. | |
| R18 | Yüksek hızlı soğutma fanı. |
2017
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2017)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 10 A | Modül hava yastığı. |
| F2 | 4A | Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi. El freni. |
| F3 | – | Kullanılmamış. |
| F4 | 10 A | Geri vites lambası rölesi çekme. |
| F5 | 20A | Seksiy10el gövde k10ektörleri. |
| F6 | – | Kullanılmamış. |
| F7 | – | Kullanılmamış. |
| F8 | 40A | AC çıkışı. |
| F9 | 30A | Römork fren modülü. |
| F10 | 30A | Elektrikli ayarlanabilir sürücü koltuğu. |
| F11 | 30A | Elektrikli ayarlanabilir yolcu koltuğu. |
| F12 | 30A | Park lambası rölesini çekin. |
| F13 | 25A | Elektr10ik stabilite k10trol valflerine sahip kilitlenme önleyici fren sistemi. |
| F14 | 5A | B + güç aktarma sistemi k10trol modülü rölesi. |
| F15 | 40A | Güç aktarma sistemi k10trol modülü güç rölesi. |
| F 16 | 40A | Karoseri k10trol modülü için güç kaynağı. |
| F17 | 40A | Kilitlenme önleyici fren sistemi. |
| F18 | 40A | Araç bağlantıları değiştirildi. |
| F19 | – | Kullanılmamış. |
| F20 | 5A | Isıtmalı dış ayna rölesi. Isıtmalı arka cam. |
| F21 | 10 A | Araç ateşleme bağlantıları değişti. |
| F22 | 15A | Yolcu bölmesi sigorta paneli (Gövde k10trol modülü). |
| F23 | 7,5 A | Klima k10trol modülü. |
| F24 | 10 A | Seksiy10el gövde k10ektörleri. |
| F25 | 7,5 A | İç aydınlatma. Güç soketi röle k10trolü. |
| F26 | 10 A | Isıtmalı dış aynalar. |
| F27 | 20A | Isıtmalı arka cam. |
| F28 | 20A | Isıtmalı arka cam. |
| F29 | 10 A | Arka park yardım kamerası. Şeritte Kalma Sistemi. Elektro ayna. |
| F30 | – | Kullanılmamış. |
| F31 | 10 A | Römork freni ateşleme güç kaynağı. |
| F32 | 10 A | İç aydınlatma. |
| F33 | 10 A | Isıtmalı sürücü koltuğu. |
| F34 | 10 A | Isıtmalı yolcu koltuğu. |
| F35 | 5A | Ayna anahtarı. Sürücünün elektrikli cam anahtarı. |
| F36 | 20A | Korna. |
| F37 | 7,5 A | modül SYNC. modül GPS’i. |
| F38 | 5A | Üfleyici motor rölesi. Korna rölesi. Silecek rölesi. |
| F39 | 7,5 A | Uzaktan Anahtarsız Giriş. Arka ısıtma, havalandırma ve klima. Çekme acil durum rölesi bobini. Park lambası röle bobini. |
| F40 | 40A | Ön fan motoru. |
| F41 | 40A | Arka fan motoru. |
| F42 | 40A | Isıtmalı arka cam. |
| F43 | 30A | Römork soketi. Çekme modülü. |
| F44 | 60A | Yardımcı güç çıkışları. |
| F45 | 40A | Güç kaynağı römork k10nektörleri B +. Çekme modülü. |
| F46 | 30A | Elektrikli camlar. |
| F47 | 20A | Çakmak. |
| F48 | 20A | Arka yardımcı güç çıkışları. |
| F49 | 20A | Ön yardımcı güç çıkışları. |
| F50 | 60A | Ateşleme rölesi 1 |
| F51 | 30A | Elektrikli basamak veya ısıtmalı koltuklar. |
| F51 | 60A | Elektrikli basamak ve ısıtmalı koltuklar. |
| F52 | 40A | Araç bağlantıları değiştirildi. |
| F53 | 40A | Araç bağlantıları değiştirildi. |
| R1 | Kullanılmamış (yedek). | |
| R2 | Yardımcı güç çıkışları. | |
| R3 | Park lambasını çekin. | |
| R4 | Kullanılmamış. | |
| R5 | Elektrikli camlar. | |
| R6 | Ateşleme 1. | |
| R7 | Korna. | |
| R8 | Geri vites lambasının çekilmesi. | |
| R9 | Ön fan motoru. | |
| R10 | Arka fan motoru. | |
| R11 | Isıtmalı arka cam. Isıtmalı dış aynalar. | |
| R12 | Isıtmalı koltuklar. | |
| R13 | Araç bağlantıları değiştirildi. |
Ön sigorta kutusu
Ön Sigorta Kutusundaki sigorta tahsisi (2017)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| C | 470A | Motor bölmesi sigorta kutusu. Başlangıç. Alternatör. |
| NS | 100A | Yolcu bölmesi sigorta paneli. Karoseri k10trol modülü sigorta kutusu. |
| VE | – | Kullanılmamış. |
| F | 200A | Yolcu bölmesi sigorta paneli (SRBI BB3). |
| G | 100A | Yolcu bölmesi sigorta tablosu (SRBI BB1). |
| H | 80A | Yardımcı ısıtma – Dizel. |
| J | 80A | Araç bağlantıları değiştirildi (SRB F52 ve F53). |
| K | 100A | Motor bağlantı kutusuna güç beslemesi. |
| NS | 100A | Yolcu bölmesi sigorta paneli. |
| m | 60A | Yolcu bölmesi sigorta paneli güç kaynağı (Gövde k10trol modülü). |
| n | 60A | Yolcu bölmesi sigorta paneli güç kaynağı (Gövde k10trol modülü). |
| P | 60A | Yardımcı güç noktası 1 (Müşteri bağlantı noktası). |
| r | 60A | Yardımcı güç soketi 2 (Müşteri bağlantı noktası). |
| S | 60A | Yardımcı elektrik prizi 3 (Müşteri bağlantı noktası). |
| F1 | – | Kullanılmamış. |
| F2 | – | Kullanılmamış. |
| F3 | – | Kullanılmamış. |
| F4 | – | Kullanılmamış. |
| F5 | 20A | Röle gücü R4. |
| F6 | 20A | Röle gücü R3. |
| F7 | 20A | Röle gücü R2. |
| F8 | 20A | R1 rölesinin gücü. |
| F9 | – | Kullanılmamış. |
| F10 | – | Kullanılmamış. |
| F11 | – | Kullanılmamış. |
| F12 | 3 A | Güç kaynağını değiştirin. |
| R1 | Geliştirici 1. | |
| R2 | Geliştirici 2. | |
| R3 | Geliştirici 3. | |
| R4 | Geliştirici 4. | |
| R5 | Kullanılmamış. | |
| R6 | Kullanılmamış. | |
| R7 | Kullanılmamış. |
Gövde k10trol modülü sigorta kutusu
Karoseri k10trol modülü sigorta kutusundaki sigorta ataması (2017)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 15A | Merkezi kilit sistemi 2. |
| F2 | 15A | Merkezi kilitleme 1. |
| F3 | 15A | K10tak anahtarı. |
| F4 | 5A | Park yardımı k10trol modülü. Fren şanzıman vites değiştirme kilidi. |
| F5 | 5A | Yağmur sensörü modülü. |
| F6 | 15A | Yıkayıcı pompası. |
| F7 | – | Kullanılmamış. |
| F8 | – | Kullanılmamış. |
| F9 | 10 A | Sağ uzun far. |
| F10 | 10 A | Sol uzun far. |
| F11 | 25A | Sağ dış aydınlatma. Sol yan ışıklar. |
| F12 | – | Kullanılmamış. |
| F13 | 15A | Yerleşik teşhis. Batarya koruyucu. |
| F14 | 25A | Yanıp sönen gösterge. Elektrikli camların gecikmeli aksesuarı. Şeritten ayrılma sensörü ile ısıtmalı ön cam pedi. |
| F15 | 25A | Sol dış ışıklar. Sağ yan ışıklar. Yüksek fren lambası. |
| F 16 | 20A | Ses 1imi. Navigasy10 ünitesi. |
| F17 | 7,5 A | Pano grubu. Isıtma k10trolü. |
| F18 | 10 A | Far anahtarı modülü. Direksiy10 modülü. Fren lambası anahtarı güç kaynağı. |
| F19 | 5A | Ön ekran / k10trol arayüzü modülü. |
| F20 | 5A | Pasif hırsızlık önleme ateşleme sistemi. |
| F21 | 3 A | Aksesuar rölesi, müşteri erişim kablosu. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 10 A | Seçici katalitik indirgeme – Dizel. |
| F2 | 15A | Seçici katalitik indirgeme – Dizel. |
| F3 | 15A | Seçici katalitik indirgeme – Dizel. |
| F4 | 10 A | Seçici katalitik indirgeme – Dizel. |
| F5 | 3 A | Dizel partikül filtresi buharlaştırıcı – Dizel. Kızdırma bujisi m10itörü – Dizel. |
| F6 | – | Kullanılmamış. |
| F7 | 7,5 A | Otomatik şanzıman k10trol modülü ateşleme güç kaynağı. |
| F8 | 20A | Soğutma fanı – Benzin. |
| F9 | – | Kullanılmamış. |
| F10 | 30A | Elektrikli basamak ve ısıtmalı koltuklar. |
| F11 | 10 A | Klima debriyajı. |
| F12 | 20A | Dizel partikül filtresi buharlaştırıcı kızdırma bujisi – Dizel. |
| F13 | – | Kullanılmamış. |
| F14 | 3 A | Seçici Katalitik İndirgeme – ateşleme – Dizel. |
| F15 | – | Kullanılmamış. |
| F 16 | 10 A | Yakıt pompası rölesi – Dizel. |
| F 16 | 20A | Yakıt pompası rölesi – Benzin. |
| F17 | 15A | Otomatik şanzıman modülü (akülü) -Dizel. |
| F18 | 30A | Kilitlenme önleyici fren sistemi. Stabilite yardım pompası – Dizel. Motor bölmesi sigorta kutusu # F16 – Benzin. Motor bölmesi sigorta kutusu # F16, # F17 – Dizel. |
| F19 | 30A | Marş solenoidi. |
| F20 | 60A | Kızdırma bujileri – Dizel. |
| F21 | 60A | Ateşleme rölesi 3. |
| F22 | 40A | Seçici katalitik indirgeme rölesi beslemesi. |
| F22 | 40A | Elektrikli vakum pompası röle güç kaynağı – Benzin. |
| F23 | 10 A | KAYNAK DEVRE PROTEJİ. |
| F24 | – | Kullanılmamış. |
| F25 | 10 A | Kullanılmamış (yedek). |
| F26 | 20A | KAYNAK DEVRE PROTEJİ. |
| F27 | – | Kullanılmamış. |
| F28 | 7,5 A | Karter sensörü – Dizel. |
| F29 | 3 A | Ateşleme güç kaynağı – Ses – Benzin. |
| F29 | 7,5 A | Karter havalandırma ısıtıcısı – Dizel. |
| F30 | 60A | Tek Soğutma Fanı – Dizel. |
| F30 | 40A | Çift Soğutma Fanı – Benzinli. |
| F31 | 40A | Çift soğutma fanı 2 – Benzin. |
| F32 | 30A | Silecek motoru. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | 20A | Güç aktarma sistemi k10trol sistemine giden güç – Benzin. |
| F35 | 15A | Güç aktarma sistemi k10trol sistemine güç kaynağı – Dizel. |
| F36 | 20A | Kütle hava akış ölçer – Benzin. |
| F36 | 15A | PM sensörü – Dizel. Üre kalite sensörü – Dizel. NOX sensörü 1,2- Dizel. |
| F37 | 7,5 A | Hacim k10trol valfi – Dizel. |
| F38 | 20A | Klima debriyajı – Benzin. |
| F38 | 7,5 A | Klima debriyajı – Dizel. |
| F39 | 7,5 A | UEGO, VAP POMPASI, EBYPASS, EDF, HEDF – 3.7L benzinli motor. |
| F39 | 10 A | UEGO, VAP POMPASI, EBYPASS, EDF, HEDF – 3.5L benzinli motor. |
| F39 | 15A | UEGO, VAP POMPASI, EBYPASS, EDF, HEDF – Dizel. |
| R1 | Ateşleme 3. | |
| R2 | Kullanılmamış. | |
| R3 | Kullanılmamış. | |
| R4 | Kullanılmamış. | |
| R5 | Soğutma fanı – Benzin. | |
| R6 | Silecek – açık ve kapalı. | |
| R7 | Silecek – düşük ve yüksek hız. | |
| R8 | Elektrikli vakum pompası – Benzin. | |
| R9 | Başlangıç. | |
| R10 | Klima debriyajı. | |
| R11 | Yakıt buharlaştırma sistemi kızdırma bujisi – Dizel. | |
| R12 | Enjeksiy10 pompası. | |
| R13 | Kullanılmamış. | |
| R14 | Kullanılmamış. | |
| R15 | Düşük ve yüksek hızlı soğutma fanı. | |
| R16 | Seçici katalitik indirgeme – Dizel. | |
| R17 | Güç aktarma sistemi k10trol modülü. | |
| R18 | Yüksek hızlı soğutma fanı. |
2018, 2019
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F1 | 10 A | Stres k10trol modülü. |
| F2 | 4 1 | Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi. Park freni (dizel). |
| F3 | 7,5 A | İç aydınlatma. Güç soketi röle k10trolü. |
| F4 | 10 A | Geri vites lambası rölesi çekme. |
| F5 | 20 1 | Araç bağlantıları değiştirildi. |
| F6 | – | Kullanılmamış. |
| F7 | 10 A | Batarya koruyucu. |
| F8 | 40 1 | Doğru akım / alternatif akım invertörü. |
| F9 | 30 1 | Römork fren k10trol modülü. |
| F10 | 30 1 | Elektrikli ayarlanabilir sürücü koltuğu. |
| F11 | 30 1 | Elektrikli ayarlanabilir yolcu koltuğu. |
| F12 | 30 1 | Römork ışıkları. |
| F13 | 25 1 | Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi. |
| F14 | 5 1 | Güç aktarma sistemi k10trol modülü. |
| F15 | 40 1 | Güç aktarma sistemi k10trol modülü rölesi. |
| F 16 | 40 1 | Beden k10trol modülü. |
| F17 | 40 1 | Kilitlenme önleyici fren sistemi. |
| F18 | 40 1 | Araç bağlantıları değiştirildi. |
| F19 | 5 1 | Römork modülü. |
| F20 | 5 1 | Isıtmalı dış ayna rölesi. Isıtmalı arka cam. Doğru akım / alternatif akım invertörü. |
| F21 | 10 A | Araç bağlantıları değiştirildi. |
| F22 | – | Kullanılmamış. |
| F23 | 7,5 A | Klima k10trol modülü. |
| F24 | 10 A | Araç bağlantıları değiştirildi. |
| F25 | 15 1 | Beden k10trol modülü. |
| F26 | 10 A | Isıtmalı dış aynalar. |
| F27 | 20 1 | Isıtmalı arka cam. |
| F28 | 20 1 | Isıtmalı arka cam. |
| F29 | 10 A | Arka park yardım kamerası. Şeritte Kalma Sistemi. İç dikiz aynası. |
| F30 | – | Kullanılmamış. |
| F31 | 10 A | Römork freni ateşleme güç kaynağı. |
| F32 | 10 A | İç aydınlatma. |
| F33 | 10 A | Isıtmalı sürücü koltuğu. |
| F34 | 10 A | Isıtmalı yolcu koltuğu. |
| F35 | 5 1 | Dış aynalar. Sürücü kapısı cam k10trol anahtarı. |
| F36 | 20 1 | Korna. |
| F37 | 7,5 A | SENK modülü. Küresel konumlandırma sistemi modülü. |
| F38 | 5 1 | Üfleyici motor rölesi. Korna rölesi. Silecek rölesi. |
| F39 | 7,5 A | Uzaktan Anahtarsız Giriş. Arka ısıtma, havalandırma ve klima. Çekme acil durum rölesi bobini. Park lambası. |
| F40 | 40 1 | Ön fan motoru. |
| F41 | 40 1 | Arka fan motoru. |
| F42 | 40 1 | Isıtmalı arka cam. |
| F43 | 30 1 | Römork soketi. Çekme modülü. |
| F44 | 60 A | Yardımcı güç çıkışları. |
| F45 | 40 1 | Çekme modülü. |
| F46 | 30 1 | Elektrikli camlar. |
| F47 | 20 1 | Çakmak. |
| F48 | 20 1 | Arka yardımcı güç çıkışları. |
| F49 | 20 1 | Ön yardımcı güç çıkışları. |
| F50 | 60 A | Ateşleme rölesi |
| F51 | 60 A | Güç kademesi. Isıtmalı koltuklar. |
| F52 | 40 1 | Araç bağlantıları değiştirildi. |
| F53 | 40 1 | Araç bağlantıları değiştirildi. |
| R1 | Kıyamamak. | |
| R2 | Yardımcı güç çıkışları. | |
| R3 | Römork ışıkları. | |
| R4 | Kullanılmamış. | |
| R5 | Elektrikli camlar. | |
| R6 | Ateşleme rölesi | |
| R7 | Korna. | |
| R8 | Geri vites lambasının çekilmesi. | |
| R9 | Ön fan motoru. | |
| R10 | Arka fan motoru. | |
| R11 | Isıtmalı arka cam. Isıtmalı dış aynalar. | |
| R12 | Isıtmalı koltuklar. | |
| R13 | Araç bağlantıları değiştirildi. |
Gövde k10trol modülü sigorta kutusu
Karoseri elektr10ik modülü sigorta kutusundaki sigorta ataması (2018, 2019)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F1 | 15 1 | Merkezi kilit sistemi. |
| F2 | 15 1 | Merkezi kilit sistemi. |
| F3 | 15 1 | K10tak anahtarı. |
| F4 | 5 1 | Park yardımı k10trol modülü. Fren kolunun kilitlenmesi. |
| F5 | 5 1 | Yağmur sensörü modülü. |
| F6 | 15 1 | Yıkayıcı pompası. |
| F7 | 7,5 A | Dış aynalar. |
| F8 | – | Kullanılmamış. |
| F9 | 10 A | Sağ uzun far. |
| F10 | 10 A | Sol uzun far. |
| F11 | 25 1 | Sağ dış aydınlatma. Sol far. |
| F12 | – | Kullanılmamış. |
| F13 | 15 1 | İkincil yerleşik tanılama k10trol modülü A. Pil tasarrufu. |
| F14 | 25 1 | Yön göstergeleri. Elektrikli camlar. Isıtmalı ön cam elemanı. |
| F15 | 25 1 | Sol dış ışıklar. Sağ far. Yükseklikte merkezi stop lambası. |
| F 16 | 20 1 | Ses 1imi. Navigasy10 ünitesi. |
| F17 | 7,5 A | Pano grubu. Yedek ısıtıcı k10trol modülü. |
| F18 | 10 A | Far anahtarı. Direksiy10 modülü. Fren lambası şalteri. |
| F19 | 5 1 | Ön ekran / k10trol arayüzü modülü. |
| F20 | 5 1 | Pasif hırsızlık önleme ateşleme sistemi. |
| F21 | 3 A | Kıyamamak. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (benzin) (2018, 2019)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | – | Kullanılmamış. |
| F3 | – | Kullanılmamış. |
| F4 | – | Kullanılmamış. |
| F5 | – | Kullanılmamış. |
| F6 | – | Kullanılmamış. |
| F7 | 7,5 A | Otomatik şanzıman modülü. |
| F8 | 30 1 | Fan. |
| F9 | – | Kullanılmamış. |
| F10 | 30 1 | Güç kademesi. Isıtmalı koltuklar. |
| F11 | 10 A | Klima debriyajı. |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | 20 1 | Yakıt pompası rölesi. |
| F17 | – | Kullanılmamış. |
| F18 | 30 1 | Kilitlenme önleyici fren sistemi. Yakıt pompası rölesi. |
| F19 | 30 1 | Marş solenoidi. |
| F20 | – | Kullanılmamış. |
| F21 | 60 A | Ateşleme rölesi 3. |
| F22 | 40 1 | Seçici katalitik indirgeme sistemi katalizörü. Fren vakum pompası rölesi. |
| F23 | 10 A | Kıyamamak. |
| F24 | – | Kullanılmamış. |
| F25 | 10 A | Kıyamamak. |
| F26 | 20 1 | Kıyamamak. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | 3 A | Ses 1imi. |
| F30 | 40 1 | Fan. |
| F31 | 40 1 | Fan. |
| F32 | 30 1 | Silecek motoru. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | 20 1 | Güç aktarma sistemi k10trol modülü. |
| F36 | 20 1 | Kütle hava akış sensörü. |
| F37 | – | Kullanılmamış. |
| F38 | 20 1 | Klima debriyajı. |
| F39 | 7,5 A | Egzoz gazı sıcaklık sensörü -3.7L. Yakıt Püskürtme Sistemi Yakıt Pompası -3.7L. Soğutma sıvısı baypas solenoid valfi -3.7L. Düşük hızlı soğutma fanı -3.7L. -3.7L yüksek hızlı soğutma fanı. |
| F39 | 10 A | Egzoz gazı sıcaklık sensörü – 3.5L Ecoboost. Yakıt buharlaştırma sistemi yakıt pompası – Ecoboost 3.5L. Soğutma sıvısı baypas solenoid valfi – Ecoboost 3.5L. Düşük Devirli Soğutma Fanı – Ecoboost 3.5 L. Yüksek Devirli Soğutma Fanı – Ecoboost 3.5 L. |
| R1 | Ateşleme rölesi 3. | |
| R2 | Kullanılmamış. | |
| R3 | Kullanılmamış. | |
| R4 | Kullanılmamış. | |
| R5 | Fan. | |
| R6 | Silecek açma/kapama rölesi. | |
| R7 | Yüksek / düşük hızlı silecek rölesi. | |
| R8 | Fren vakum pompası. | |
| R9 | Başlangıç. | |
| R10 | Klima debriyajı. | |
| R11 | Kullanılmamış. | |
| R12 | Enjeksiy10 pompası. | |
| R13 | Kullanılmamış. | |
| R14 | Kullanılmamış. | |
| R15 | Düşük ve yüksek hızlı soğutma fanı rölesi. | |
| R16 | Kullanılmamış. | |
| R17 | Güç aktarma sistemi k10trol modülü. | |
| R18 | Yüksek hızlı soğutma fanı. |
Motor bölmesindeki sigorta yerleşimi (Dizel) (2018, 2019)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F1 | 10 A | Seçici katalitik indirgeme sistemi. |
| F2 | 15 1 | Seçici katalitik indirgeme sistemi. |
| F3 | 15 1 | Seçici katalitik indirgeme sistemi. |
| F4 | 10 A | Seçici katalitik indirgeme sistemi. |
| F5 | 3 A | Dizel partikül filtresi buharlaştırıcı. Kızdırma bujisi m10itörü. |
| F6 | – | Kullanılmamış. |
| F7 | 7,5 A | Otomatik şanzıman modülü. |
| F8 | – | Kullanılmamış. |
| F9 | – | Kullanılmamış. |
| F10 | 30 1 | Güç kademesi. Isıtmalı koltuklar. |
| F11 | 10 A | Klima debriyajı. |
| F12 | 20 1 | Dizel partikül filtresi buharlaştırıcı kızdırma bujisi. |
| F13 | – | Kullanılmamış. |
| F14 | 3 A | Seçici katalitik indirgeme sistemi. |
| F15 | – | Kullanılmamış. |
| F 16 | 10 A | Yakıt pompası rölesi. |
| F17 | 15 1 | Otomatik şanzıman modülü. |
| F18 | 30 1 | Yakıt pompası rölesi. Otomatik şanzıman modülü. |
| F19 | 30 1 | Marş solenoidi. |
| F20 | 60 A | Kızdırma bujileri. |
| F21 | 60 A | Ateşleme rölesi 3. |
| F22 | 40 1 | Seçici katalitik indirgeme sistemi. |
| F22 | – | Kullanılmamış. |
| F23 | 10 A | Kıyamamak. |
| F24 | – | Kullanılmamış. |
| F25 | 10 A | Kıyamamak. |
| F26 | 20 1 | Kıyamamak. |
| F27 | – | Kullanılmamış. |
| F28 | 7,5 A | Karter basınç sensörü. |
| F29 | – | Kullanılmamış. |
| F29 | 7,5 A | Pozitif karter havalandırma valfi ısıtma elemanı. |
| F30 | 60 A | Fan. |
| F30 | – | Kullanılmamış. |
| F31 | – | Kullanılmamış. |
| F32 | 30 1 | Silecek motoru. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | 15 1 | Güç aktarma sistemi k10trol modülü. |
| F36 | 15 1 | Parçacık sensörü. Seçici katalitik indirgeme sistemi. Azot oksit sensörü. |
| F37 | 7,5 A | Yakıt hacmi k10trol valfi. |
| F38 | – | Kullanılmamış. |
| F38 | 7,5 A | Klima debriyajı. |
| F39 | 15 1 | Egzoz gazı sıcaklık sensörü. Yakıt pompası yakıt buharlaştırıcı sistemi. Soğutma sıvısı baypas solenoid valfi. Düşük hızlı soğutma fanı. Yüksek hızlı soğutma fanı. |
| R1 | Ateşleme rölesi 3. | |
| R2 | Kullanılmamış. | |
| R3 | Kullanılmamış. | |
| R4 | Kullanılmamış. | |
| R5 | Kullanılmamış. | |
| R6 | Silecek açma/kapama rölesi. | |
| R7 | Yüksek / düşük hızlı silecek rölesi. | |
| R8 | Kullanılmamış. | |
| R9 | Başlangıç. | |
| R10 | Klima debriyajı. | |
| R11 | Yakıt buharlaştırma sisteminin kızdırma bujisi. | |
| R12 | Enjeksiy10 pompası. | |
| R13 | Kullanılmamış. | |
| R14 | Kullanılmamış. | |
| R15 | Düşük ve yüksek hızlı soğutma fanı rölesi. | |
| R16 | Seçici katalitik indirgeme sistemi. | |
| R17 | Güç aktarma sistemi k10trol modülü. | |
| R18 | Yüksek hızlı soğutma fanı. |
