Bu yazıda Burada 1 sigorta kutuları şemalarını bulacaksınız 2014 2007 üretilen güzelleştirmek s10ra üçüncü nesil Ford Transit, düşünün
İçindekiler
Sigorta düzeni Ford Transit / Tourneo 2007-2014

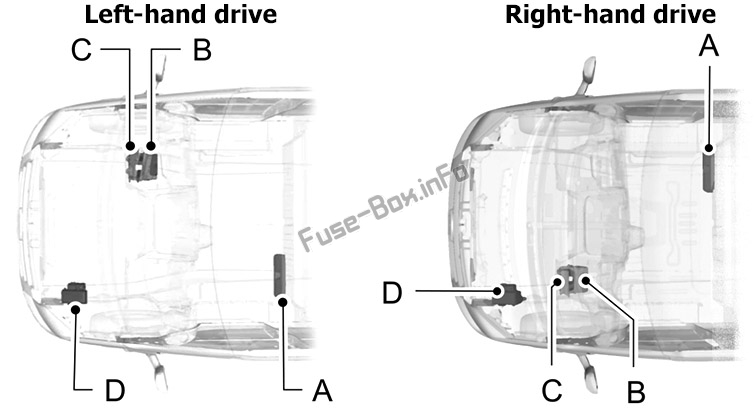

Sigorta kutusu konumu
Ön sigorta kutusu
Sürücü koltuğunun altında bulunur.

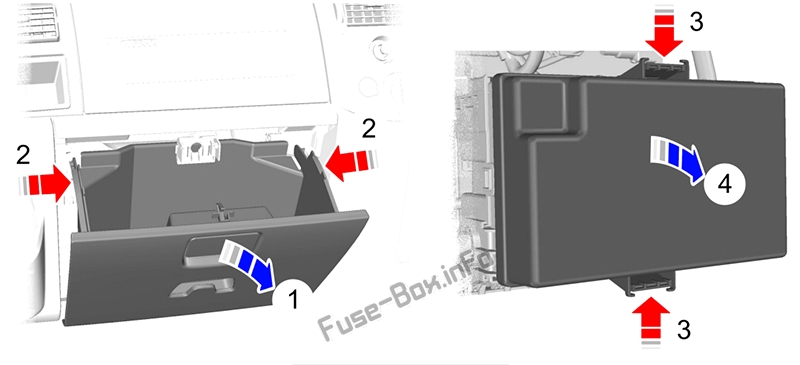

Standart röle kutusu
Torpido gözünün arkasında bulunur.
Yolcu bağlantı kutusu
Torpido gözünün arkasında bulunur.

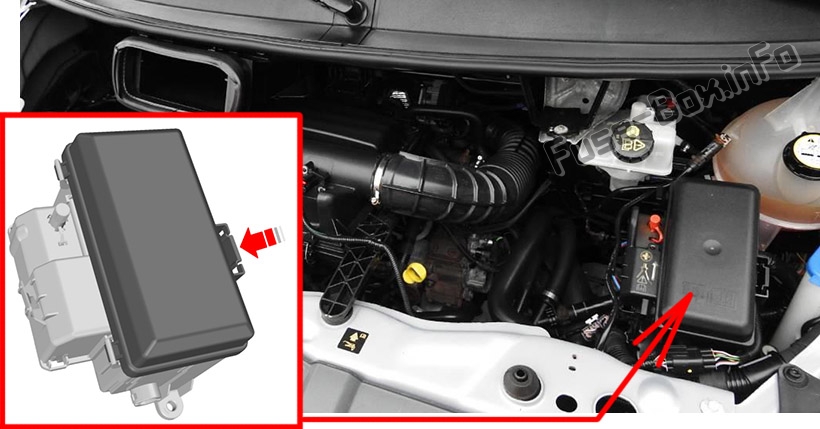

Makine bölümü
Sigorta kutusu şemaları

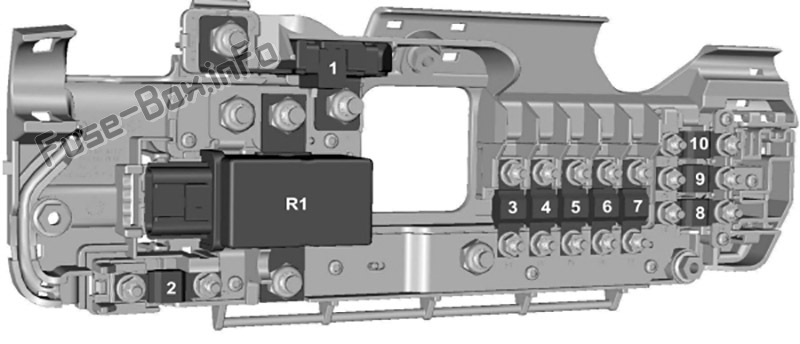

Ön sigorta kutusu
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 350A | Marş motoru ve alternatör |
| 2 | 60A | Güç kaynağı yolcu bağlantı kutusu – Start-Stop için ilgili start / Yolcu bağlantı kutusu KL15 |
| 3 | 100A | Motor bağlantı kutusu güç kaynağı – çalıştırmayla ilgili değil |
| 4 | 40A | Isıtmalı ön cam, sağ taraf |
| 5 | 100A | Standart röle kutusu güç kaynağı – çalıştırmayla ilgili değil |
| 6 | 40A | Isıtmalı ön cam, sol taraf |
| 7 | 60A | Yolcu bağlantı kutusu güç kaynağı – çalıştırmayla ilgili değil |
| 8 | 60A | İstemci bağlantı noktası |
| 9 | 60A | İstemci bağlantı noktası |
| 10 | 60A | İstemci bağlantı noktası |
| R1 | İkinci akü kesme rölesi |
Standart röle kutusu
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 38 | 20A | Arka cam sileceği |
| 39 | 10 A | Ön ve arka klima k10trolü |
| 40 | 5A | Kullanılmamış |
| 41 | 5A | Takograf |
| 42 | 5A | Far ayarı, ana şalter (KL15) |
| 43 | 20A | Isıtmalı ön koltuklar |
| 44 | 20A | korna çalmak |
| 45 | 20A | Ön yardımcı güç çıkışı |
| 46 | 10 A | CAT 1 takılıysa, ısıtmalı dış aynalar |
| 47 | 20A | çakmak |
| 48 | 5A | Güç kaynağı röle bobinleri, elektrikli aynalar |
| 49 | 20A | Arka yardımcı güç çıkışı |
| 50 | 10 A | Sol yan uzun farlar |
| 51 | 10 A | Uzun huzmeli farlar sağ taraf |
| 52 | 10 A | Kısa farlar sol taraf |
| 53 | 10 A | Kısa farlar sağ taraf |
| 54 | 30A | Kısa huzme, uzun huzme, gündüz sürüş farı, takograf, yağ yükseltici fan için ön sigorta |
| 55 | 40A | Isıtıcı fan motoru |
| 56 | 20A | Elektrikli camlar |
| 57 | 30A | Arka ısıtıcı fan motoru |
| 58 | 30A | Ön silecek motoru |
| 59 | 30A | Isıtmalı arka cam, ısıtmalı dış aynalar |
| 60 | – | Kullanılmamış |
| 61 | 60A | Ateşleme rölesi (KL15 # 1) |
| 62 | 60A | Ateşleme rölesi (KL15 # 2) |
| R11 | Kısa far | |
| R12 | Isıtmalı dış aynalar (CAT 1 alarmı kuruluysa), elektrik prizi (CAT 1 alarmı kurulu değilse) | |
| R13 | Kırmızı ışıklar | |
| R14 | korna çalmak | |
| R15 | gün yangınları | |
| R16 | Programlanabilir yakıt ısıtıcısı | |
| R17 | Isıtmalı arka cam ve dış aynalar (veya Cat 1 alarmı varsa ısıtmalı sol arka cam) | |
| R18 | Cat 1 alarmı takılıysa sağ tarafta ısıtmalı arka cam | |
| R19 | Güç kaynağı (KL15 # 2) | |
| R20 | PJB KL15 (Yalnızca Başlat-Durdur) | |
| R21 | Güç kaynağı (KL15 # 1) | |
| R22 | Isıtmalı ön cam, sağ taraf | |
| R23 | Yukarı ve aşağı silecek işlevi | |
| R24 | Arka cam sileceği | |
| R25 | Ön cam sileceği açma ve kapama işlevi | |
| R26 | Isıtmalı ön cam, sol taraf |

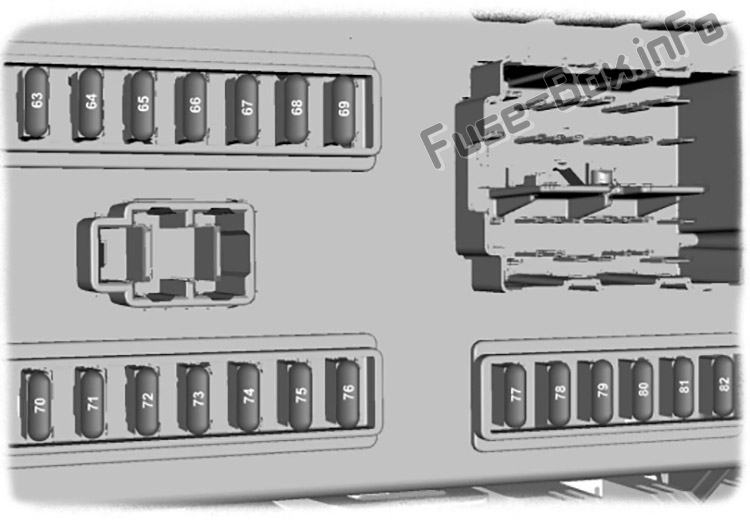

Yolcu bağlantı kutusu
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 63 | 5A | Arka park yardımı, yağmur sensörü |
| 64 | 2A | Gaz pedalı talep sensörü |
| 65 | 15A | Fren lambası şalteri |
| 66 | 5A | Gösterge paneli, PATS güç kaynağı, takograf, gösterge paneli anahtar aydınlatması |
| 67 | 15A | Ön cam yıkama pompası |
| 68 | 10 A | Stres k10trol modülü |
| 69 | 20A | Dış aydınlatma anahtarı (KL15) |
| 70 | 20A | pil sireni |
| 71 | 5A | Dış aydınlatma anahtarı (KL30) |
| 72 | 10 A | Pil tasarrufu sağlayan güç kaynağı, OBDII (KL30) |
| 73 | 15A | Radyo, navigasy10 cihazı ve telef10 için güç kaynağı |
| 74 | 5A | Gösterge paneli, yakıtla çalışan yedek ısıtıcı zamanlayıcı, anahtarsız giriş gücü, iç hareket sensörü (KL30) |
| 75 | 7.5A | Yan ışıklar sağ taraf |
| 76 | 7.5A | Sol yan ışıklar |
| 77 | 5A | K10taktör güç kaynağı, akü bağlantı kesme bobini güç kaynağı |
| 78 | 15A | Merkezi kilitleme |
| 79 | 7.5A | Plaka lambası, yan işaretler |
| 80 | 15A | Ön sis farları |
| 81 | 10 A | Arka sis farları |
| 82 | 3 A | Ateşleme güç kaynağı ses ve gösterge paneli |
| Yardımcı sigortalar | ||
| 83 | 10 A | Römork bağlantısı modülü (konum – Sol yan diz mesafesi) |
| 84 | 7.5A | DPF Kızdırma Bujisi Algılama (K10um – Motor Bölmesi Buat Altı) |
Motor bağlantı kutusu
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 11 | 60A | Motor soğutma fanı |
| 12 | 30A | Çekme ve çekme modülü için güç kaynağı (KL30) |
| 13 | 40A | ABS ve ESP pompası |
| 14 | – | Kullanılmamış |
| 15 | 60A | Kızdırma bujileri |
| 16 | 60A | Ateşleme rölesi (KL15 # 3) |
| 17 | 30A | Başlatıcı etkinleştirildi |
| 18 | 40A | Yolcu bağlantı kutusuna ateşleme beslemesi (KL15) (Start-Stop olmayan araçlar) |
| 18 | – | Kullanılmıyor (Start-Stop olan araçlar) |
| 19 | – | Kullanılmamış |
| 20 | 10 A | ABS, ESP, direksiy10 açısı sensörü, YAW sensörü beslemesi (KL30) |
| 21 | 25A | ABS ve ESP valfleri ve k10trol kutusu |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 5A | Yakıt pompası (yağ ısıtması olmadan) |
| 24 | 20A | Yakıt pompası (yağ ısıtmalı) |
| 25 | – | Kullanılmamış |
| 26 | 15A | PCM gücü |
| 27 | 5A | Yakıt pompası (yağ ısıtmalı) |
| 28 | 5A | T-MAF sensörü |
| 29 | 5A | Buharlaştırıcı kızdırma bujilerinin izlenmesi |
| 30 | 7.5A | S10ik tahliye valfi |
| 31 | 15A | Pompe VAP/UEGO |
| 32 | 20A | Kızdırma bujisi buharlaştırıcı |
| 33 | 10 A | Geri vites lambaları |
| 34 | 20A | KL15 Güç Römorku |
| 35 | – | Kullanılmamış |
| 36 | 10 A | Klima debriyajı |
| 37 | – | Kullanılmamış |
| R2 | Kızdırma bujileri | |
| R3 | Römork (KL15) | |
| R4 | Başlatıcı etkinleştirildi | |
| R5 | Güç kaynağı (KL15 # 4) | |
| R6 | Güç kaynağı (KL15 # 3) | |
| R7 | Benzin pompası | |
| R8 | Kızdırma bujisi buharlaştırıcı | |
| R9 | Kullanılmamış | |
| R10 | Klima debriyaj solenoidi |
