Bu yazıda, 2000’den 2006’ya kadar üretilen facelift’ten önceki üçüncü nesil Ford Transit’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Transit / Tourneo 2000-2006
İç sigorta kutusu
Sigorta kutusu konumu
Gösterge panelinin yolcu tarafındaki eşya gözünün altında bulunur (tutamakla eşya gözünü kaldırın).
Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 201 | 15A | Gösterge paneli, arka silecek, saat |
| 202 | 5A | Isıtmalı ön cam |
| 203 | 20A | Sis farları |
| 204 | – | Kullanılmamış |
| 205 | 15A | Aydınlatma k10trolü, göstergeler, çok işlevli kol, motor yönetimi, ateşleme |
| 206 | 5A | Plaka aydınlatması |
| 207 | 10 A | Modül hava yastığı |
| 208 | 10 A | Gösterge paneli aydınlatması |
| 209 | 15A | Yan ışıklar |
| 210 | 15A | Takometre, saat |
| 211 | 30A | Arka ısıtıcı fan motoru |
| 212 | 10 A | çakmak |
| 213 | 10 A | Arka klima |
| 214 | 15A | İç aydınlatmalar, elektrikli aynalar |
| 215 | 20A | Isıtmalı ön cam, ısıtmalı ön koltuklar, yardımcı ısıtıcı |
| 216 | 20A | Yardımcı güç çıkışı |
| 217 | 15A | Isıtmalı arka cam, ısıtmalı dış aynalar |
| 218 | – | Kullanılmamış |
| 219 | 30A | Elektrikli camlar |
| 220 | 20A | Isıtmalı arka cam |
| 221 | 15A | Fren lambası şalteri |
| 222 | 15A | Radyo |
| 223 | 30A | Isıtıcı fan motoru |
| 224 | 20A | Far anahtarı |
| 225 | 15A | Klima |
| 226 | 20A | Tehlike uyarı ışıkları, yanıp sönen ışıklar |
| 227 | 5A | Radyo, ABS |
| Yardımcı sigortalar (gösterge panelinin arkasındaki braket) | ||
| 230 | 15A | Merkezi kilit, alarm sistemi |
| 231 | 15A | Merkezi kilit, alarm sistemi |
| R1 | Ateşleme | |
| R2 | silecek |

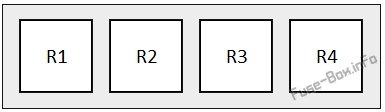

Röle kutusu (park yeri olmayan kabin şasesi)
| Numara. | Röle |
|---|---|
| R1 | İç aydınlatma |
| R2 | Ön cam ısıtıcısı (sağ) |
| R3 | Arka cam buğu çözücü |
| R4 | Ön cam ısıtıcısı (sol) |
Motor bölmesi sigorta kutusu

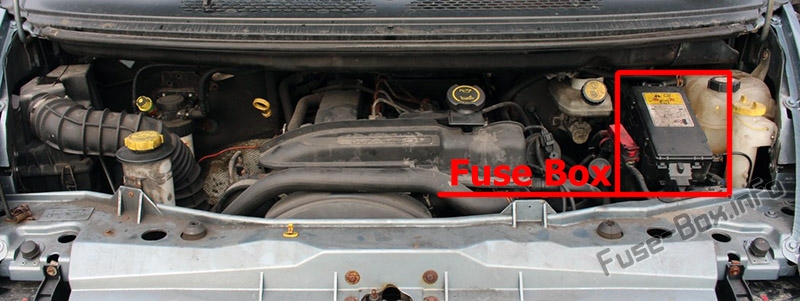

Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 5A | Otomatik değişimli manuel şanzıman |
| 2 | – | Kullanılmamış |
| 3 | 20A | Gündüz sürüş farları, kısa huzme |
| 4 | 5A | Akü voltaj sensörü (dizel motorlar) |
| 5 | 20A | Yakıt kesme anahtarı |
| 6 | 30A | Çekme ekipmanı |
| 7 | 15A | korna çalmak |
| 8 | 20A | karın kasları |
| 9 | 20A | Uzun far |
| 10 | 10 A | Klima |
| 11 | 20A | Ön cam yıkayıcı, arka cam yıkayıcı |
| 12 | – | Kullanılmamış |
| 13 | 30A | Çok f10ksiy10lu kol, silecekler |
| 14 | 15A | ters ışık |
| 15 | 5A | Motor immobilizer sistem modülü |
| 16 | 5A | Elektr10ik motor k10trolü |
| 17 | 30A | Çekme ekipmanı |
| 18 | – | Kullanılmamış |
| 19 | 5A | Otomatik değişimli manuel şanzıman |
| 20 | 15A | Otomatik değişimli manuel şanzıman |
| 21 | 20A | Motor yönetimi |
| 22 | 20A | Benzin pompası |
| 23 | 10 A | Kısa huzmeli farlar, sağ taraf |
| 24 | 10 A | Kısa huzmeli farlar, sol taraf |
| 101 | 40A | karın kasları |
| 102 | 40A | Isıtmalı ön cam, sol taraf |
| 103 | 50A | Elektrik sistemine ana güç kaynağı |
| 104 | 50A | Elektrik sistemine ana güç kaynağı |
| 105 | 40A | Motor soğutma fanı (2.0 Dizel ve 2.3 DOHC motorlar) |
| 106 | 30A | Ateşleme |
| 107 | 30A | Ateşleme |
| 108 | – | Kullanılmamış |
| 109 | 40A | Motor soğutma fanı (2.0 Dizel ve 2.3 DOHC motorlar) |
| 110 | 40A | Isıtmalı ön cam, sağ taraf |
| 111 | 30A | Ateşleme |
| 112 | – | Kullanılmamış |
| 113 | 40A | Otomatik değişimli manuel şanzıman |
| 114 -122 | – | Kullanılmamış |
| R1 | Giriş | |
| R2 | Kızdırma bujisi | |
| R3 | korna çalmak | |
| R4 | Kırmızı ışıklar | |
| R5 | Pil şarj göstergesi | |
| R6 | Farlar | |
| R7 | Motor yönetimi | |
| R8 | Lamba k10trolü | |
| R9 | Benzin pompası | |
| R10 | AC | |
| R11 | Benzin pompası | |
| R12 | Elektrikli fan 1 | |
| R13 | Ana ateşleme |
röle kutusu
| Numara. | Röle |
|---|---|
| R1 | Şarj sistemi |
| R2 | Dönüş sinyali (sağ), römork |
| R3 | Kullanılmamış |
| R4 | Gösterge (sol), römork |
| R5 | Elektrikli fan 2 |
| R6 | Aktif süspansiy10 kompresörü |
