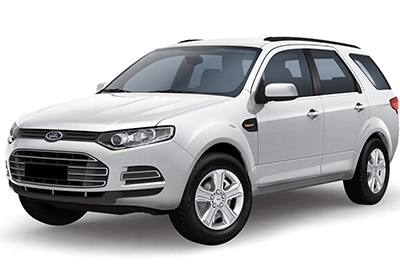

Ford Territory (SZ) orta boy crossover 2011’den 2016’ya kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Ford Territory 2011-2016
Yolcu bölmesi sigorta kutusu

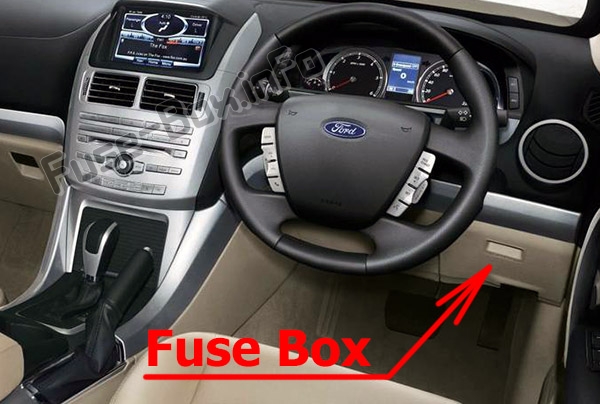

Sigorta kutusu konumu
Sürücü yan panelinin arkasında bulunur.

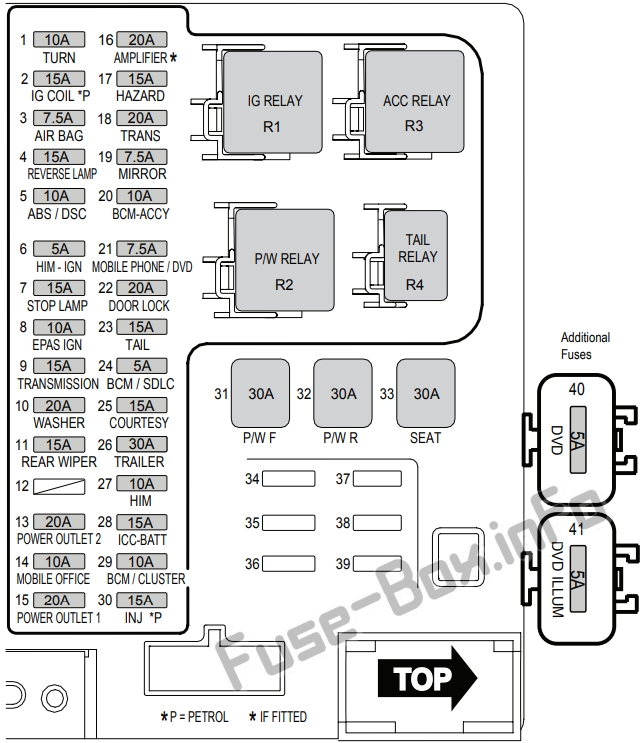

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Amper | Renk | Korumalı devreler | k10ik |
|---|---|---|---|---|
| 1 | 10 | kırmızı | Gösterge anahtarı | Ateşleme |
| 2 | 15 | Mavi | Bobin sürücüsü (benzinli motor) | Ateşleme |
| 3 | 7.5 | kestane | hava yastığı | Ateşleme |
| 4 | 15 | Mavi | Geri vites lambaları, Park yardımı | Ateşleme |
| 5 | 10 | kırmızı | ABS/ASN | Ateşleme |
| 6 | 5 | br10zlaştırıcı | ONUN | Ateşleme |
| 7 | 15 | Mavi | Stop lambaları, (PCM) | Ateşleme |
| 8 | 10 | kırmızı | AEPA | Ateşleme |
| 9 | 15 | Mavi | Şanzıman, AWD (dizel motor) | Ateşleme |
| 10 | 20 | Sarı | Ön cam yıkama pompası, silecek | Aksesuar |
| 11 | 15 | Mavi | Arka cam sileceği | Aksesuar |
| 12 | – | – | Kullanılmamış | – |
| 13 | 20 | Sarı | Güç soketi 2 | Aksesuar |
| 14 | 10 | kırmızı | Cep telef10u | Aksesuar |
| 15 | 20 | Sarı | Güç soketi 1 | Aksesuar |
| 16 | 20 | Sarı | amplifikatör | pil |
| 17 | 15 | Mavi | Yanıp Sönen / Tehlike uyarı ışıkları | pil |
| 18 | 20 | Sarı | Şanzıman,, AWD (dizel motor) | pil |
| 19 | 7.5 | kestane | Elektrikli aynalar, arka buğu çözücü rölesi, elektrokromatik ayna | Aksesuar |
| 20 | 10 | kırmızı | Karoseri K10trol Modülü (BEM), İç K10trol Merkezi | Aksesuar |
| 21 | 7.5 | kestane | Cep telef10u / DVD | pil |
| 22 | 20 | Sarı | Kapı kilitleri | pil |
| 23 | 15 | Mavi | Arka / park lambaları, grup, iç k10trol merkezi (DVD 41 sigortası) (varsa) | Pil – Kuyruk rölesi |
| 24 | 5 | br10zlaştırıcı | Karoseri K10trol Modülü (BEM) / SDLC | pil |
| 25 | 15 | Mavi | İç aydınlatma, anten, güneş sensörü, vites değiştirme (sıralı spor), teşhis k10nektörü, DVD, yağmur sensörü | Pil / Pil tasarrufu |
| 26 | 30 | Yeşil | Römork | pil |
| 27 | 10 | kırmızı | ONUN | pil |
| 28 | 15 | Mavi | Kapalı k10trol merkezi, ekran | pil |
| 29 | 10 | kırmızı | Gösterge paneli, karoseri k10trol modülü (BEM), | Ateşleme |
| 30 | 15 | Mavi | Enjektörler (benzinli motor) | Ateşleme |
| 31 | 30 | Gül | Elektrikli ön camlar | Pil, BCM / BEM anahtarlı pencere rölesi |
| 32 | 30 | Gül | Arka elektrikli camlar | |
| 33 | 30 | Gül | Elektrikli Koltuklar | pil |
| 34 | – | – | Kullanılmamış | – |
| 35 | – | – | Kullanılmamış | – |
| 36 | – | – | Kullanılmamış | – |
| 37 | – | – | Kullanılmamış | – |
| 38 | – | – | Kullanılmamış | – |
| 39 | – | – | Kullanılmamış | – |
| 40 | 10/5 | Kırmızı / Tan | DVD (aksesuar girişi), (lamba girişi) | Batarya koruyucu |
| 41 | 5 | br10zlaştırıcı | DVD (ışık seviyesi) | Işık anahtarı |
| R1 | – | Beyaz | Ateşleme | Ateşleme |
| R2 | – | Beyaz | Elektrikli camlar | BCM/BEM gidiş geliş |
| R3 | – | Beyaz | Aksesuar | Aksesuar |
| R4 | – | Siyah | Arka lambalar | Işık anahtarı |
Motor bölmesi sigorta kutusu

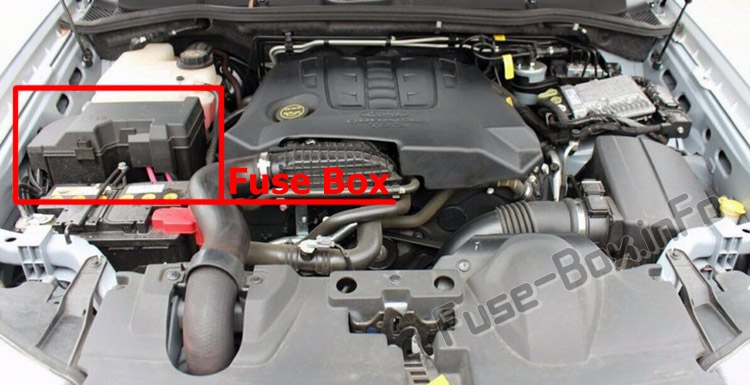

Sigorta kutusu konumu

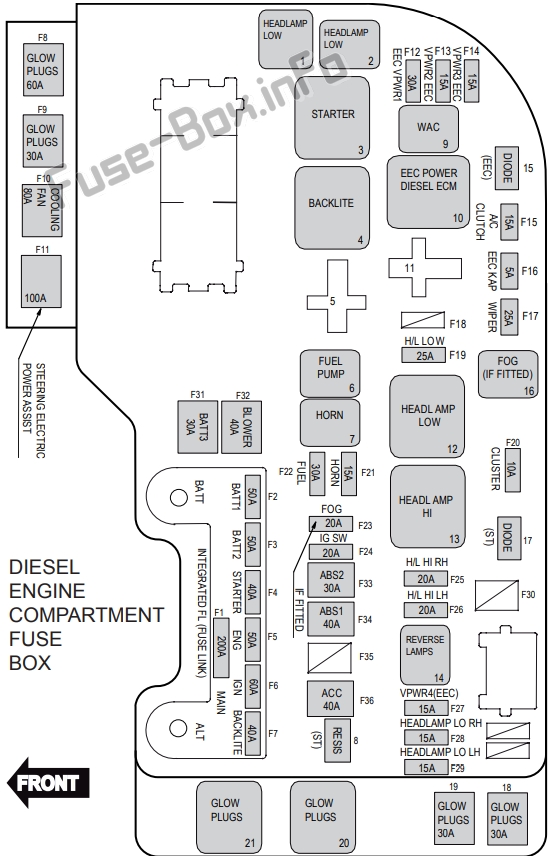

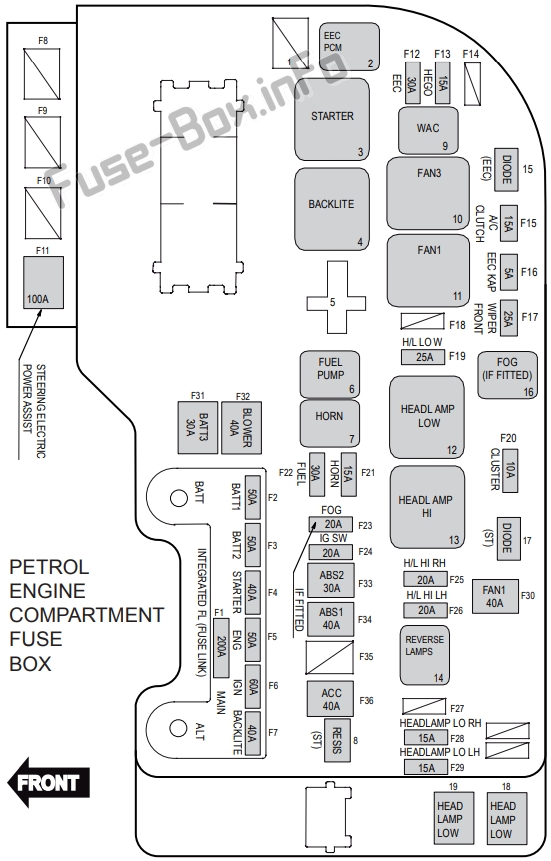

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Amper | Renk | Korumalı devreler |
|---|---|---|---|
| F1 | 200 | Siyah entegre sigorta bağlantısı | Müdür |
| F2 | 50 | Siyah entegre sigorta bağlantısı | 1 vuruş |
| F3 | 50 | Siyah entegre sigorta bağlantısı | 2 vuruş |
| F4 | 40 | Siyah entegre sigorta bağlantısı | Giriş |
| F5 | 50 | Siyah entegre sigorta bağlantısı | Müh |
| F6 | 60 | Siyah entegre sigorta bağlantısı | Ateşleme |
| F7 | 40 | Siyah entegre sigorta bağlantısı | Arka aydınlatma (buğu giderme) |
| F8 | 60 | Sarı-Midi sigorta | Kızdırma bujileri 1 (Dizel) |
| F9 | 30 | Turuncu-Midi sigorta | Kızdırma bujileri 2 (Dizel) |
| F10 | 80 | Beyaz-Midi sigorta | Soğutma fanı (Dizel) |
| F11 | 100 | Mavi-Midi sigorta | Elektrikli hidrolik direksiy10 (EPAS) |
| F12 | 30 | Yeşil | Benzin: CEE Kartuş Boşaltma (PCM), IMCC, VCT, Dizel Yakıt Röle Bobini: VPWR1 (Yakıt Röle Bobini / WAC, ECM) |
| F13 | 20/15 | Sarı mavi | Öz : Hego (20A) Dizel : VPWR2 (MAF) (15A) |
| F14 | 15 | Mavi | VPWR3 (PCV, VCV) (Dizel) |
| F15 | 15 | Mavi | Klima kompresörü |
| F 16 | 5 | br10zlaştırıcı | CAP CEE (PCM/ECM) |
| F17 | 25 | Doğal | Ön cam sileceği |
| F18 | – | – | – |
| 18 | 30 | Gül | Kızdırma bujileri 3 (Dizel) |
| F19 | 25 | Doğal | F29 L ve F28 R sigortalarına düşük far rölesi çıkışı |
| 19 | 30 | Gül | Kızdırma bujileri 4 (Dizel) |
| F20 | 10 | kırmızı | Grup |
| F21 | 15 | Mavi | korna çalmak |
| F22 | 30 | Yeşil | Yakıt |
| F23 | 20 | Sarı | Sis lambası |
| F24 | 20 | Sarı | K10tak anahtarı |
| F25 | 20 | Sarı | Deniz Feneri-Üst-Sağ |
| F26 | 20 | Sarı | Deniz Feneri-Haut-Gauche |
| F27 | 15 | Mavi | VPWR4 (Yakıtta su sensörü, kızdırma bujisi röle bobini) (Dizel) |
| F28 | 15 | Mavi | Far-Alt-Sağ (projektör lambası) |
| F29 | 15 | Mavi | Far-Alt-Sol (Projektör Lambası) |
| F30 | 40 | Yeşil | Fan 1 (benzin) |
| F31 | 30 | Gül | 3’ü yener |
| F32 | 40 | Yeşil | Fan Fan-İklim K10trolü |
| F33 | 30 | Gül | ABS2 DSC2 (DSC VR) |
| F34 | 40 | Yeşil | ABS1 DSC1 (DSC VR) |
| F35 | – | – | – |
| F36 | 40 | Yeşil | Aksesuar |
| 1 | – | Siyah | Kısa huzmeli farlar (yüksek konumda bırakıldığında) (Dizel) |
| 2 | – | Siyah | Benzin: PCM Dizel: Kısa huzmeli farlar (sağ açıkken) |
| 3 | – | Beyaz | Giriş |
| 4 | – | Beyaz | Arkadan Aydınlatmalı (Buğu Önleyici) |
| 5 | – | – | – |
| 6 | – | Siyah | Yakıt |
| 7 | – | Siyah | korna çalmak |
| 9 | – | Siyah | WAC (Klima Kompresörü) |
| 10 | – | Beyaz | Öz : Fan 3 Dizel : ECM EEC |
| 11 | – | Beyaz | Fan 1 (benzin) |
| 12 | – | Beyaz | Deniz Feneri (Alt) |
| 13 | – | Beyaz | Far (yüksek) |
| 14 | – | Siyah | Ters |
| 16 | – | Siyah | Sis |
| 18 | – | Siyah | Kısa far (sağ üst konum açıkken) (benzin) |
| 19 | – | Siyah | Kısa far (yüksek bırakıldığında) (benzin) |
| 20 | – | Siyah (yüksek akım) | Kızdırma bujisi (Dizel) |
| 21 | – | Siyah (yüksek akım) | Kızdırma bujisi (Dizel) |
| 15 | – | Siyah | CEE (PCM-Özü) (ECM-Dizel) |
| 17 | – | Siyah | Giriş |
| 8 | – | Yeşil | Giriş |
