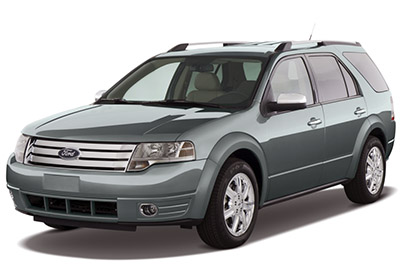

Ford Taurus X tam boy crossover SUV 2008’den 2009’a kadar üretildi. Bu yazımızda
İçindekiler
Sigorta düzeni Ford Taurus X 2008-2009
Yolcu bölmesi sigorta kutusu

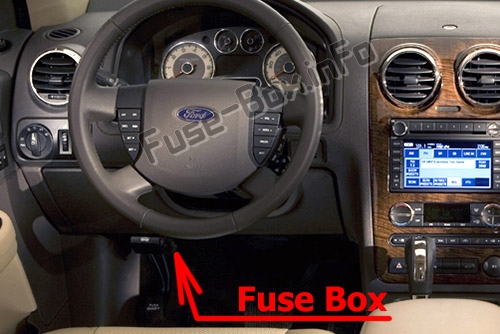

Sigorta kutusu konumu
Gösterge panelinin altında solda bulunur.

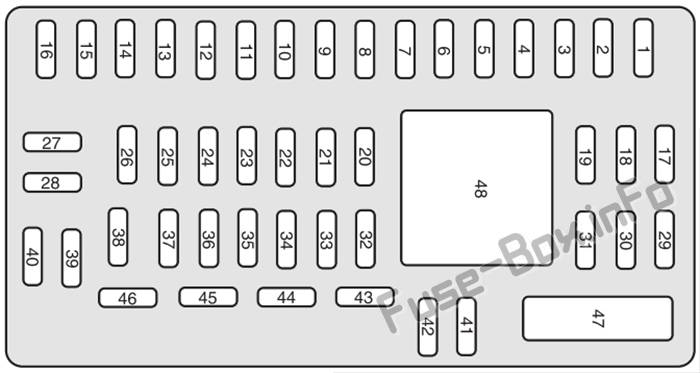

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Akıllı cam motoru |
| 2 | 15A | Fren açma/kapama düğmesi, Yüksek fren lambası |
| 3 | 15A | SDARS, Bluetooth, Aile Eğlence Sistemi (FES) / Arka koltuk k10trolü |
| 4 | 30A | Kullanılmamış (yedek) |
| 5 | 10 A | SPDJB mantık gücü |
| 6 | 20 1 | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç aydınlatma, Şarj lambaları |
| 10 | 15A | Arka aydınlatma, Su 1ikintisi lambaları |
| 11 | 10 A | Tüm tekerlekten çekiş |
| 12 | 7.5A | Koltuk / ayna bellek anahtarları, Bellek modülü |
| 13 | 5A | modül FEPS |
| 14 | 10 A | Elektrikli bagaj kapağı modülü |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Elektrikli kilit motoruna giden tüm güç, bagaj kapağı kilidi |
| 18 | 20A | 2. sıra elektrikli koltuk |
| 19 | 25A | Ay çatısı |
| 20 | 15A | OBDII k10ektörü |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları, Lisans lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar / İç mekan lambaları |
| 26 | 10 A | Pano grubu |
| 27 | 20A | Ayarlanabilir ayak anahtarı |
| 28 | 5A | Radyo, Radyo başlatma sinyali |
| 29 | 5A | Pano grubu |
| 30 | 5A | Aşırı hız iptal anahtarı |
| 31 | 10 A | 2008: Pusula, Otomatik kararan dikiz aynası 2009: Kullanılmıyor (yedek parça) |
| 32 | 10 A | 2008: Kısıtlama k10trol modülü 2009: Kullanılmıyor (yedek) |
| 33 | 10 A | 2008: Kullanılmıyor (yedek) 2009: Kısıtlama k10trol modülü |
| 34 | 5A | Modül AWD |
| 35 | 10 A | Direksiy10 dönüş sensörü, FEPS, Arka park yardımı, Isıtmalı koltuk modülleri |
| 36 | 5A | Modül PATS |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer (radyo odyofil) |
| 39 | 20A | Radyo |
| 40 | 20A | Kıyamamak |
| 41 | 15A | Mikro ayna, açılır tavan, ön kilit düğmeleri, radyo |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Röle bobinleri: PDB, Yardımcı Klima, Ön ve arka silecekler, Ön fan motoru |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 47 | 30A | Elektrikli camlar (Devre kesici) |
| 48 | – | Aksesuar rölesi gecikmeli |
Motor bölmesi sigorta kutusu

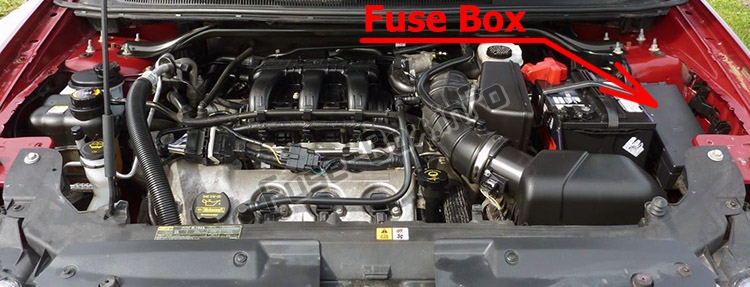

Sigorta kutusu konumu

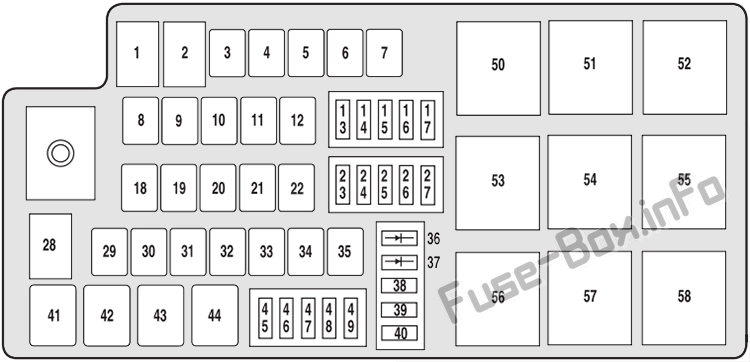

Sigorta kutusunun şeması
Elektrik dağıtım kutusundaki sigorta ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 80A | SPDJB gücü |
| 2 | 80A | SPDJB gücü |
| 3 | 30A | Ön cam silecekleri |
| 4 | – | Kullanılmamış |
| 5 | 20A | Isıtmalı arka koltuk modülü |
| 6 | – | Kullanılmamış |
| 7 | 50A | Motor soğutma fanı |
| 8 | – | Kullanılmamış |
| 9 | 40A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / AdvanceTrac Pompa |
| 10 | 30A | Giriş |
| 11 | 50A | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | 20A | Vanne ABS / Gelişmiş Trac |
| 13 | 20A | Güç çıkışı (gösterge tablosu) |
| 14 | 20A | Güç çıkışı (2. sıra) |
| 15 | 20A | Güç çıkışı (3. sıra) |
| 16 | 20A | Güç çıkışı (k10sol) |
| 17 | 10 A | Alternatör |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | 40A | Arka buz çözücü |
| 21 | 30A | Elektrikli koltuk motorları (yolcu) |
| 22 | 20A | Isıtmalı koltuk modülü |
| 23 | 10 A | PCM Canlı Tutma Gücü, Teneke Kutu etkinliği |
| 24 | 10 A | Klima debriyaj rölesi |
| 25 | 25A | Arka cam sileceği |
| 26 | 20A | Acil durum rölesi |
| 27 | 15A | Yakıt rölesi (yakıt pompası k10trol modülü, yakıt pompası) |
| 28 | – | Kullanılmamış |
| 29 | 30A | Elektrikli bagaj kapağı |
| 30 | – | Kullanılmamış |
| 31 | 30A | Yardımcı fan rölesi |
| 32 | 30A | Sürücü koltuğu motorları, Hafıza modülü |
| 33 | 20A | K10tak anahtarı (SJB’ye) |
| 34 | – | Kullanılmamış |
| 35 | 40A | Ön klima fan motoru |
| 36 | 1A diyot | Tek dokunuşla başlatma |
| 37 | 1A diyot | Benzin pompası |
| 38 | 10 A | IVD, sapma oranı sensörü |
| 39 | 10 A | Yakıt diyotu, PCM |
| 40 | 10 A | Yardımcı soğutma sıvısı pompası |
| 41 | G8VA rölesi | klima debriyajı |
| 42 | G8VA rölesi | Benzin pompası |
| 43 | G8VA rölesi | Destek olmak |
| 44 | G8VA rölesi | Arka cam sileceği |
| 45 | 10 A | Hız K10trol Devre Dışı Bırakma Anahtarı, Kütle Hava Akış Sensörü, VPWR2 Hat İçi Modül |
| 46 | 10 A | Klima debriyaj rölesi, VPWR3 |
| 47 | 15A | PCM VPWR1 |
| 48 | 15A | PCM VPWR4 |
| 49 | 15A | Isınmış aynalar |
| 50 | Tam ISO rölesi | PCM rölesi |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | Tam ISO rölesi | Arka buz çözme rölesi |
| 54 | Tam ISO rölesi | Fan motoru rölesi |
| 55 | Tam ISO rölesi | Marş rölesi |
| 56 | – | Kullanılmamış |
| 57 | Tam ISO rölesi | Ön silecek rölesi |
| 58 | – | Kullanılmamış |
