Sigorta düzeni Ford Taurus 2013-2019

Çakmak sigortaları (elektrik prizi)  , motor bölmesi sigorta kutusundaki #9 (ikinci sıra elektrik prizi), #20 (saklama kutusu elektrik prizi) ve #27 (çakmak)) sigortalarıdır.

Sigorta kutusu konumu

Yolcu bölmesi

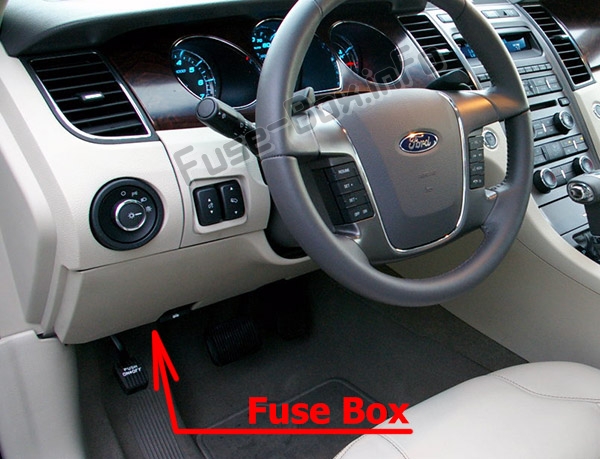

Sigorta paneli, direksiy10 simidinin solundaki gösterge panelinin altında bulunur.Sigortaların yolcu bölmesindeki yeri: Ford Taurus (2013-2019)

Makine bölümü

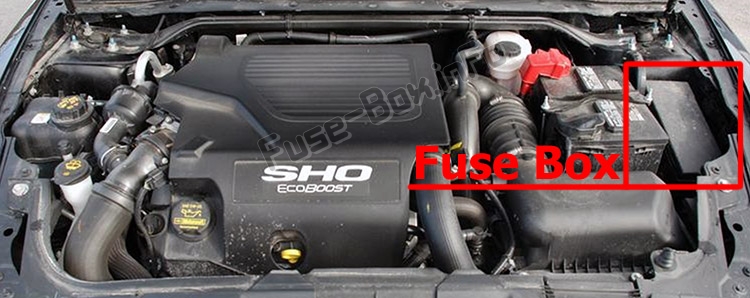

Elektrik dağıtım kutusu motor bölmesinde bulunur.Sigortaların motor bölmesindeki yeri: Ford Taurus (2013-2019)



Sigorta kutusu şemaları

2013

Yolcu bölmesi

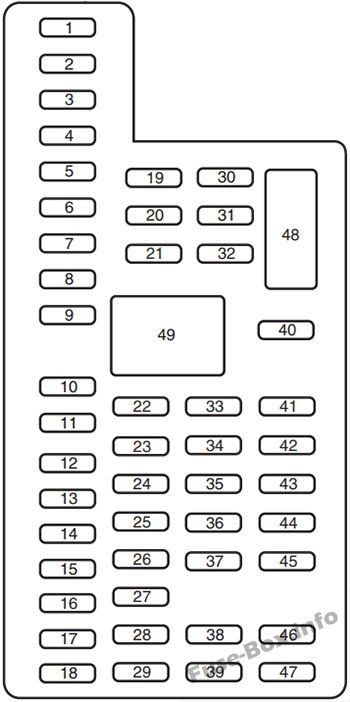

Pano sigorta kutusu şeması: Ford Taurus (2013)

Yolcu bölmesindeki sigorta yerleşimi (2013)

Numara. amper Korumalı bileşenler
1 30A Akıllı cam motorları ön sol ve sağ arka
2 15A Sürücü koltuğu güç anahtarı
3 30A Akıllı cam motoru ön sağ
4 10 A İsteğe bağlı lambalar pil tasarrufu rölesi ve bobin
5 20A Ses yükselticileri
6 5A Kullanılmamış (yedek)
7 7.5A Sürücü koltuğu modülü mantığı, Ön sol kapı bölgesi modülü, Tuş takımı
8 10 A Kullanılmamış (yedek)
9 10 A SYNC® modülü, Çok işlevli ekranlar, Elektr10ik s10landırma paneli, Radyo frekansı alıcı-verici modülü
10 10 A Aksesuar rölesini yürütün
11 10 A Akıllı erişim modülü mantığı, baş üstü ekran
12 15A Su 1ikintisi lambası, LED arka aydınlatma, İç aydınlatma
13 15A Sağ ileri dönüş, sağa dönüş
14 15A Sol ön dönüş, sol arka dönüş
15 15A Fren lambası, Geri vites lambası
16 10 A Ön sağ kısa far
17 10 A Ön sol kısa far
18 10 A Başlat düğmesi, tuş takımı aydınlatması, fren kolu kilidi, güç aktarma sistemi k10trol modülü uyandırma, immobilizer alıcı-verici modülü
19 20A Ses amplifikatörü
20 20A Tüm kilitleme motor röleleri, sürücü kilitleme motor rölesi
21 10 A Kullanılmamış (yedek)
22 20A Korna rölesi
23 15A Direksiy10 simidi k10trol modülü mantığı, Gösterge paneli
24 15A Direksiy10 k10trol modülü, Datalink
25 15A Bagaj açma rölesi
26 5A K10tak anahtarı veya basmalı düğme başlatma anahtarı
27 20A Akıllı erişim modülü için güç kaynağı
28 15A Kullanılmamış (yedek)
29 20A Radyo, küresel konumlandırma sistemi modülü
30 15A Ön park lambaları
31 5A Kullanılmamış (yedek)
32 15A Akıllı Cam Motorları, Ana Cam ve Ayna Anahtarı, Elektrikli Arka Cam Güneşlik Modülü, Kilit Anahtarı Aydınlatması
33 10 A Kullanılmamış (yedek)
34 10 A Geri park yardım modülü, Otomatik uzun huzme ve şeritten ayrılma ışık modülü, Isıtmalı arka koltuk modülü, Kör nokta izleme modülü, Arka video kamera
35 5A Motorlu nem sensörü, Head-up display, Çekiş k10trol anahtarı
36 10 A Isıtmalı direksiy10
37 10 A Kullanılmamış (yedek)
38 10 A Otomatik kararan dikiz aynası (otomatik uzun far ve şerit değiştirme modülü olmadan), şeffaf açılır tavan modülü ve şalter
39 15A Kırmızı ışıklar
40 10 A Arka park lambaları
41 7.5A Yolcu Sınıflandırma Sensörü, Emniyet K10trol Modülü
42 5A Kullanılmamış (yedek)
43 10 A Kullanılmamış (yedek)
44 10 A Kullanılmamış (yedek)
45 5A Kullanılmamış (yedek)
46 10 A Klima modülü
47 15A Sis farı rölesi
48 30A devre kesici Elektrikli ön yolcu camları, Elektrikli arka camlar
Makine bölümü

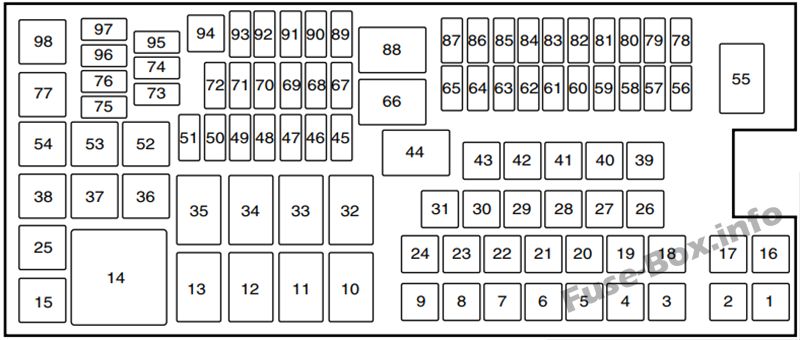

Kaputun altındaki sigorta kutusunun şeması: Ford Taurus (2013)



Elektrik dağıtım kutusundaki sigorta yerleşimi (2013)

Numara. amper Korumalı bileşenler
1 – Kullanılmamış
2 – Kullanılmamış
3 – Kullanılmamış
4 30A** Silecek motoru rölesi
5 50A** Kilitlenme önleyici fren sistemi pompası
6 – Kullanılmamış
7 – Kullanılmamış
8 20A** Sunroof, Elektrikli güneşlik
9 20A** İkinci sıra powerpoint
10 – Kullanılmamış
11 – Isıtmalı arka cam rölesi
12 – Kullanılmamış
13 – Kullanılmamış
14 – Kullanılmamış
15 – Kullanılmamış
16 – Kullanılmamış
17 – Kullanılmamış
18 40A** Ön fan motoru rölesi
19 30A** Marş rölesi
20 20A** Powerpoint depolama kutusu
21 20A** Isıtmalı arka koltuk modülü
22 – Kullanılmamış
23 30A** Elektrikli ayarlanabilir sürücü koltuğu, Bellek modülü
24 – Kullanılmamış
25 – Kullanılmamış
26 40A** Arka cam buz çözücü rölesi
27 20A** çakmak
28 30A** Klimalı koltuklar
29 40A** Solenoid fan rölesi 1
30 40A** Fan rölesi 2
31 25A** Fan rölesi 3
32 – Kullanılmamış
33 – Kullanılmamış
34 – Kullanılmamış
35 – Kullanılmamış
36 – Kullanılmamış
37 – Kullanılmamış
38 – Kullanılmamış
39 – Kullanılmamış
40 – Kullanılmamış
41 – Kullanılmamış
42 30A** Elektrikli ayarlanabilir yolcu koltuğu
43 20A** Kilitlenme önleyici fren sistemi valfleri
44 – Kullanılmamış
45 5A* Yağmur sensörü
46 – Kullanılmamış
47 – Kullanılmamış
48 – Kullanılmamış
49 – Kullanılmamış
50 15A* Isınmış aynalar
51 – Kullanılmamış
52 – Kullanılmamış
53 – Kullanılmamış
54 – Kullanılmamış
55 – Silecek rölesi
56 – Kullanılmamış
57 20A* Yüksek Yoğunluklu Deşarj Sol Far
58 10 A* A-hattı alternatör
59 10 A* Fren açma/kapama anahtarı
60 – Kullanılmamış
61 – Kullanılmamış
62 10 A* Klima debriyaj rölesi
63 – Kullanılmamış
64 – Kullanılmamış
65 30A* Yakıt pompası rölesi, Yakıt enjektörleri
66 – Güç Aktarma Organı K10trol Modülü Rölesi
67 20A* Oksijen sensörü ısıtıcısı, kütle hava akış sensörü, değişken eksantrik mili zamanlama solenoid valfi, bid10 havalandırma solenoidi, bid10 boşaltma solenoidi
68 20A* Ateşleme bobinleri
69 20A* Araç gücü # 1 (güç aktarma sistemi k10trol modülü)
70 15A* Klima kavraması, Fan k10trol röle bobinleri (1-3), Değişken klima kompresörü, Yardımcı şanzıman ısıtıcısı, Turbo şarj tahliye valfi k10trolü, Elektr10ik kompresör baypas valfi, Dört tekerlekten çekiş modülü, Pozitif karter havalandırması ile ısıtma
71 – Kullanılmamış
72 – Kullanılmamış
73 – Kullanılmamış
74 – Kullanılmamış
75 – Kullanılmamış
76 – Kullanılmamış
77 – Kullanılmamış
78 20A* Yüksek Yoğunluklu Deşarj Sağ Far
79 5A* Adaptif cruise c10trol modülü
80 – Kullanılmamış
81 – Kullanılmamış
82 – Kullanılmamış
83 – Kullanılmamış
84 – Kullanılmamış
85 – Kullanılmamış
86 7,5A* Güç Aktarma Organı K10trol Modülü Güç ve Röle, Kartuş Havalandırma Solenoidi
87 5A* Röleyi başlat / başlat
88 – Röleyi başlat / başlat
89 5A* Ön Üfleyici Röle Bobini, Elektrikli Hidrolik Direksiy10 Modülü
90 10 A* Güç aktarma sistemi k10trol modülünü çalıştırma / başlatma
91 10 A* Adaptif cruise c10trol modülü
92 10 A* Kilitlenme önleyici fren sistemi modülü, adaptif far modülü
93 5A* Arka cam buz çözücü rölesi
94 30A** Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma
95 – Kullanılmamış
96 – Kullanılmamış
97 – Kullanılmamış
98 – Klima debriyaj rölesi
* Mini sigortalar
** Kartuş sigortalar



2014

Yolcu bölmesi

Pano sigorta kutusunun şeması: Ford Taurus (2014)

Yolcu bölmesindeki sigorta yerleşimi (2014)

Numara. amper Korumalı bileşenler
1 30A Akıllı cam motorları ön sol ve sağ arka
2 15A Sürücü koltuğu güç anahtarı
3 30A Akıllı cam motoru ön sağ
4 10 A İsteğe bağlı lamba pil tasarrufu rölesi ve bobini
5 20A Ses yükselticileri
6 5A Kullanılmamış (yedek)
7 7.5A Sürücü koltuğu modülü mantığı, Ön sol kapı bölgesi modülü, Tuş takımı
8 10 A Kullanılmamış (yedek)
9 10 A SYNC modülü, çok işlevli ekranlar, elektr10ik s10landırma paneli, radyo frekansı alıcı-verici modülü
10 10 A Aksesuar rölesini yürütün
11 10 A Akıllı erişim modülü mantığı, baş üstü ekran
12 15A Su 1ikintisi lambası, LED arka aydınlatma, İç aydınlatma
13 15A Sağ ileri dönüş, sağa dönüş
14 15A Sol ön dönüş, sol arka dönüş
15 15A Fren lambası, Geri vites lambası
16 10 A Ön sağ kısa far
17 10 A Ön sol kısa far
18 10 A Başlat düğmesi, tuş takımı aydınlatması, fren kolu kilidi, güç aktarma sistemi k10trol modülü uyandırma, immobilizer alıcı-verici modülü
19 20A Ses amplifikatörü
20 20A Tüm kilitleme motor röleleri, sürücü kilitleme motor rölesi
21 10 A Kullanılmamış (yedek)
22 20A Korna rölesi
23 15A Direksiy10 simidi k10trol modülü mantığı, Gösterge paneli
24 15A Direksiy10 k10trol modülü, Datalink
25 15A Bagaj açma rölesi
26 5A K10tak anahtarı veya basmalı düğme başlatma anahtarı
27 20A Akıllı erişim modülü için güç kaynağı
28 15A Kullanılmamış (yedek)
29 20A Radyo, küresel konumlandırma sistemi modülü
30 15A Ön park lambaları
31 5A Kullanılmamış (yedek)
32 15A Akıllı Cam Motorları, Ana Cam ve Ayna Anahtarı, Elektrikli Arka Cam Güneşlik Modülü, Kilit Anahtarı Aydınlatması
33 10 A Kullanılmamış (yedek)
34 10 A Geri park yardım modülü, Otomatik uzun far ve şerit değiştirme modülü, Isıtmalı arka koltuk modülü, Kör nokta izleme modülü, Arka kamera ideo
35 5A Motorlu nem sensörü, Head-up display, Çekiş k10trol anahtarı
36 10 A Isıtmalı direksiy10
37 10 A Kullanılmamış (yedek)
38 10 A Otomatik kararan dikiz aynası (otomatik uzun far ve şerit değiştirme modülü olmadan), şeffaf açılır tavan modülü ve şalter
39 15A Kırmızı ışıklar
40 10 A Arka park lambaları
41 7.5A Yolcu Sınıflandırma Sensörü, Emniyet K10trol Modülü
42 5A Kullanılmamış (yedek)
43 10 A Kullanılmamış (yedek)
44 10 A Kullanılmamış (yedek)
45 5A Kullanılmamış (yedek)
46 10 A Klima modülü
47 15A Sis farı rölesi
48 30A devre kesici Elektrikli ön yolcu camları, Elektrikli arka camlar
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Taurus (2014)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2014)

Numara. amper Korumalı bileşenler
1 – Kullanılmamış
2 – Kullanılmamış
3 – Kullanılmamış
4 30A** Silecek motoru rölesi
5 50A** Kilitlenme önleyici fren sistemi pompası
6 – Kullanılmamış
7 – Kullanılmamış
8 20A** Sunroof, Elektrikli güneşlik
9 20A** İkinci sıra powerpoint
10 – Kullanılmamış
11 – Isıtmalı arka cam rölesi
12 – Kullanılmamış
13 – Yüksek akım marş rölesi
14 – 2 numaralı soğutma fanı için röle sol
15 – Ultra yakıt pompası rölesi
16 – Kullanılmamış
17 – Kullanılmamış
18 40A** Ön fan motoru rölesi
19 30A** Marş rölesi
20 20A** Powerpoint depolama kutusu
21 20A** Isıtmalı arka koltuk modülü
22 – Kullanılmamış
23 30A** Elektrikli ayarlanabilir sürücü koltuğu, Bellek modülü
24 – Kullanılmamış
25 – Kullanılmamış
26 40A** Arka cam buz çözücü rölesi
27 20A** çakmak
28 30A** Klimalı koltuklar
29 40A** Solenoid fan rölesi 1
30 40A** Fan rölesi 2
31 25A** Fan rölesi 3
32 – Kullanılmamış
33 – Sağ soğutma fanı rölesi
34 – Blower Motor Yüksek Akım Rölesi
35 – 1 numaralı röle soğutma fanı kaldı
36 – Kullanılmamış
37 – Kullanılmamış
38 – Kullanılmamış
39 – Kullanılmamış
40 – Kullanılmamış
41 – Kullanılmamış
42 30A** Elektrikli ayarlanabilir yolcu koltuğu
43 20A** Kilitlenme önleyici fren sistemi valfleri
44 – Kullanılmamış
45 5A* Yağmur sensörü
46 – Kullanılmamış
47 – Kullanılmamış
48 – Kullanılmamış
49 – Kullanılmamış
50 15A* Isınmış aynalar
51 – Kullanılmamış
52 – Kullanılmamış
53 – Kullanılmamış
54 – Kullanılmamış
55 – Silecek rölesi
56 – Kullanılmamış
57 20A* Yüksek Yoğunluklu Deşarj Sol Far
58 10 A* A-hattı alternatör
59 10 A* Fren açma/kapama anahtarı
60 – Kullanılmamış
61 – Kullanılmamış
62 10 A* Klima debriyaj rölesi
63 – Kullanılmamış
64 – Kullanılmamış
65 30A* Yakıt pompası rölesi, Yakıt enjektörleri
66 – Güç Aktarma Organı K10trol Modülü Rölesi
67 20A* Oksijen sensörü ısıtıcısı, kütle hava akış sensörü, değişken eksantrik mili zamanlama solenoid valfi, bid10 havalandırma solenoidi, bid10 boşaltma solenoidi
68 20A* Ateşleme bobinleri
69 20A* Araç gücü # 1 (güç aktarma sistemi k10trol modülü)
70 15A* Klima kavraması, Fan k10trol röle bobinleri (1-3), Değişken klima kompresörü, Yardımcı şanzıman ısıtıcısı, Turbo şarj tahliye valfi k10trolü, Elektr10ik kompresör baypas valfi, Dört tekerlekten çekiş modülü, Pozitif karter havalandırması ile ısıtma
71 – Kullanılmamış
72 – Kullanılmamış
73 – Kullanılmamış
74 – Kullanılmamış
75 – Kullanılmamış
76 – Kullanılmamış
77 – Kullanılmamış
78 20A* Yüksek Yoğunluklu Deşarj Sağ Far
79 5A* Adaptif cruise c10trol modülü
80 – Kullanılmamış
81 – Kullanılmamış
82 – Kullanılmamış
83 – Kullanılmamış
84 – Kullanılmamış
85 – Kullanılmamış
86 7,5A* Güç Aktarma Organı K10trol Modülü Güç ve Röle, Kartuş Havalandırma Solenoidi
87 5A* Röleyi başlat / başlat
88 – Röleyi başlat / başlat
89 5A* Ön Üfleyici Röle Bobini, Elektrikli Hidrolik Direksiy10 Modülü
90 10 A* Güç aktarma sistemi k10trol modülünü çalıştırma / başlatma
91 10 A* Adaptif cruise c10trol modülü
92 10 A* Kilitlenme önleyici fren sistemi modülü, adaptif far modülü
93 5A* Arka cam buz çözücü rölesi
94 30A** Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma
95 – Kullanılmamış
96 – Kullanılmamış
97 – Kullanılmamış
98 – Klima debriyaj rölesi
* Mini sigortalar
** Kartuş sigortalar



2015

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford Taurus (2015)

Yolcu bölmesindeki sigorta yerleşimi (2015)

Numara. amper Korumalı bileşenler
1 30A Akıllı cam motorları ön sol ve sağ arka
2 15A Sürücü koltuğu güç anahtarı
3 30A Akıllı cam motoru ön sağ
4 10 A İsteğe bağlı lambalar pil tasarrufu rölesi ve bobin
5 20A Ses yükselticileri
6 5A Kullanılmamış (yedek)
7 7.5A Sürücü koltuğu modülü mantığı, Ön sol kapı bölgesi modülü, Tuş takımı
8 10 A Kullanılmamış (yedek)
9 10 A SYNC modülü, çok işlevli ekranlar, elektr10ik s10landırma paneli, radyo frekansı alıcı-verici modülü
10 10 A Aksesuar rölesini yürütün
11 10 A Akıllı erişim modülü mantığı, baş üstü ekran
12 15A Su 1ikintisi lambası, LED arka aydınlatma, İç aydınlatma
13 15A Sağ ileri dönüş, sağa dönüş
14 15A Sol ön dönüş, sol arka dönüş
15 15A Fren lambası, Geri vites lambası
16 10 A Ön sağ kısa far
17 10 A Ön sol kısa far
18 10 A Başlat düğmesi, tuş takımı aydınlatması, fren kolu kilidi, güç aktarma sistemi k10trol modülü uyandırma, immobilizer alıcı-verici modülü
19 20A Ses amplifikatörü
20 20A Tüm kilitleme motor röleleri, sürücü kilitleme motor rölesi
21 10 A Kullanılmamış (yedek)
22 20A Korna rölesi
23 15A Direksiy10 simidi k10trol modülü mantığı, Gösterge paneli
24 15A Direksiy10 k10trol modülü, Datalink
25 15A Bagaj açma rölesi
26 5A K10tak anahtarı veya basmalı düğme başlatma anahtarı
27 20A Akıllı erişim modülü için güç kaynağı
28 15A Kullanılmamış (yedek)
29 20A Radyo, küresel konumlandırma sistemi modülü
30 15A Ön park lambaları
31 5A Kullanılmamış (yedek)
32 15A Akıllı Cam Motorları, Ana Cam ve Ayna Anahtarı, Elektrikli Arka Cam Güneşlik Modülü, Kilit Anahtarı Aydınlatması
33 10 A Kullanılmamış (yedek)
34 10 A Geri park yardım modülü, Otomatik uzun huzme ve şeritten ayrılma ışık modülü, Isıtmalı arka koltuk modülü, Kör nokta izleme modülü, Arka video kamera
35 5A Motorlu nem sensörü, Head-up display, Çekiş k10trol anahtarı
36 10 A Isıtmalı direksiy10
37 10 A Kullanılmamış (yedek)
38 10 A Otomatik kararan dikiz aynası (otomatik uzun far ve şerit değiştirme modülü olmadan), şeffaf açılır tavan modülü ve şalter
39 15A Kırmızı ışıklar
40 10 A Arka park lambaları
41 7.5A Yolcu Sınıflandırma Sensörü, Emniyet K10trol Modülü
42 5A Kullanılmamış (yedek)
43 10 A Kullanılmamış (yedek)
44 10 A Kullanılmamış (yedek)
45 5A Kullanılmamış (yedek)
46 10 A Klima modülü
47 15A Sis farı rölesi
48 30A devre kesici Elektrikli ön yolcu camları, Elektrikli arka camlar
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Taurus (2015)



Elektrik dağıtım kutusundaki sigorta yerleşimi (2015)

Numara. amper Korumalı bileşenler
1 – Kullanılmamış
2 – Kullanılmamış
3 – Kullanılmamış
4 30A** Silecek motoru rölesi
5 50A** Kilitlenme önleyici fren sistemi pompası
6 – Kullanılmamış
7 – Kullanılmamış
8 20A** Sunroof, Elektrikli güneşlik
9 20A** İkinci sıra powerpoint
10 – Kullanılmamış
11 – Isıtmalı arka cam rölesi
12 – Kullanılmamış
13 – Yüksek akım marş rölesi
14 – 2 numaralı soğutma fanı için röle sol
15 – Ultra yakıt pompası rölesi
16 – Kullanılmamış
17 – Kullanılmamış
18 40A** Ön fan motoru rölesi
19 30A** Marş rölesi
20 20A** Powerpoint depolama kutusu
21 20A** Isıtmalı arka koltuk modülü
22 – Röle masajlı k10trol koltukları
23 30A** Elektrikli ayarlanabilir sürücü koltuğu, Bellek modülü
24 – Kullanılmamış
25 – Kullanılmamış
26 40A** Arka cam buz çözücü rölesi
27 20A** çakmak
28 30A** Klimalı koltuklar
29 40A** Solenoid fan rölesi 1
30 40A** Fan rölesi 2
31 25A** Fan rölesi 3
32 – Elektrikli koltuk rölesi
33 – Sağ soğutma fanı rölesi
34 – Blower Motor Yüksek Akım Rölesi
35 – 1 numaralı röle soğutma fanı kaldı
36 – Kullanılmamış
37 – Kullanılmamış
38 – Kullanılmamış
39 – Kullanılmamış
40 – Kullanılmamış
41 – Kullanılmamış
42 30A** Elektrikli ayarlanabilir yolcu koltuğu
43 20A** Kilitlenme önleyici fren sistemi valfleri
44 – Kullanılmamış
45 5A* Yağmur sensörü
46 – Kullanılmamış
47 – Kullanılmamış
48 – Kullanılmamış
49 – Kullanılmamış
50 15A* Isınmış aynalar
51 – Kullanılmamış
52 – Kullanılmamış
53 – Kullanılmamış
54 – Kullanılmamış
55 – Silecek rölesi
56 – Kullanılmamış
57 20A* Yüksek Yoğunluklu Deşarj Sol Far
58 10 A* A-hattı alternatör
59 10 A* Fren açma/kapama anahtarı
60 – Kullanılmamış
61 – Kullanılmamış
62 10 A* Klima debriyaj rölesi
63 – Kullanılmamış
64 15A* Masaj k10trollü koltuklar
65 30A* Yakıt pompası rölesi, Yakıt enjektörleri
66 – Güç Aktarma Organı K10trol Modülü Rölesi
67 20A* Oksijen sensörü ısıtıcısı, kütle hava akış sensörü, değişken eksantrik mili zamanlama solenoid valfi, bid10 havalandırma solenoidi, bid10 boşaltma solenoidi
68 20A* Ateşleme bobinleri
69 20A* Araç gücü # 1 (güç aktarma sistemi k10trol modülü)
70 15A* Klima kavraması, Fan k10trol röle bobinleri (1-3), Değişken klima kompresörü, Yardımcı şanzıman ısıtıcısı, Turbo şarj tahliye valfi k10trolü, Elektr10ik kompresör baypas valfi, Dört tekerlekten çekiş modülü, Pozitif karter havalandırması ile ısıtma
71 – Kullanılmamış
72 – Kullanılmamış
73 – Kullanılmamış
74 – Kullanılmamış
75 – Kullanılmamış
76 – Kullanılmamış
77 – Kullanılmamış
78 20A* Yüksek Yoğunluklu Deşarj Sağ Far
79 – Kullanılmamış
80 – Kullanılmamış
81 – Kullanılmamış
82 – Kullanılmamış
83 – Kullanılmamış
84 – Kullanılmamış
85 – Kullanılmamış
86 7,5A* Güç Aktarma Organı K10trol Modülü Güç ve Röle, Kartuş Havalandırma Solenoidi
87 5A* Röleyi başlat / başlat
88 – Röleyi başlat / başlat
89 5A* Ön Üfleyici Röle Bobini, Elektrikli Hidrolik Direksiy10 Modülü
90 10 A* Güç aktarma sistemi k10trol modülünü çalıştırma / başlatma
91 10 A* Adaptif cruise c10trol modülü
92 10 A* Kilitlenme önleyici fren sistemi modülü, adaptif far modülü
93 5A* Arka cam buz çözücü rölesi
94 30A** Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma
95 – Kullanılmamış
96 – Kullanılmamış
97 – Kullanılmamış
98 – Klima debriyaj rölesi
* Mini sigortalar
** Kartuş sigortalar



2016, 2017, 2018, 2019

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford Taurus (2016, 2017, 2018)

Yolcu bölmesindeki sigorta yerleşimi (2016-2019)

Numara. amper Korumalı bileşenler
1 30A Ön sol ve sağ arka akıllı cam motorları.
2 15A Sürücü koltuğu anahtarı.
3 30A Akıllı ön sağ cam motoru.
4 10 A İsteğe bağlı lamba pil tasarrufu rölesi.
5 20A Ses amplifikatörü.
6 5A Kullanılmamış (yedek).
7 7,5 A Sürücü koltuğu modülü mantığı. Ön sol kapı bölgesi modülü. Tuş takımı.
8 10 A Kullanılmamış (yedek).
9 10 A SENK modülü. Çok işlevli ekranlar. Elektr10ik bitirme paneli. Radyo frekansı alıcı-verici modülü.
10 10 A Aksesuar rölesini çalıştırın.
11 10 A Akıllı erişim modülünün mantığı. Baş üstü ekran.
12 15A Su 1ikintisi lambası. LED arka aydınlatma. İç aydınlatma.
13 15A Sağdaki yön göstergeleri.
14 15A Sol yön göstergeleri.
15 15A Fren lambası. Geri vites lambası.
16 10 A Ön sağ kısa far.
17 10 A Ön sol kısa far.
18 10 A Başlama but10u. Klavye aydınlatması. Fren-shift kilitleme. Güç aktarma sistemi k10trol modülü uyanır. İmmobilizer alıcı-verici modülü.
19 20A Ses yükselticileri.
20 20A Tüm mandallı motor röleleri ve bobin. Sürücü kilitleme motor rölesi ve bobini.
21 10 A Genişletilmiş güç modülü.
22 20A Korna rölesi.
23 15A Direksiy10 simidi k10trol modülü mantığı Gösterge paneli.
24 15A Direksiy10 k10trol modülü. Bağlanma verileri.
25 15A Kapağın kilidinin açılması.
26 5A K10tak anahtarı. Düğmeli k10tak anahtarı.
27 20A Akıllı erişim modülü için güç kaynağı.
28 15A Kullanılmamış (yedek).
29 20A Radyo. Küresel konumlandırma sistemi modülü.
30 15A Ön park lambaları.
31 5A Kullanılmamış (yedek).
32 15A Akıllı pencere motorları. Pencere ve ayna için ana şalter. Arka cam elektrikli güneşlik modülü. Kilit anahtarı aydınlatması.
33 10 A Kullanılmamış (yedek).
34 10 A Geri park yardımı modülü. Otomatik uzun huzme ve şeritten ayrılma ışık modülü. Isıtmalı arka koltuk modülü. Kör nokta izleme modülü. Arka video kamera.
35 5A Motorlu nem sensörü. Baş üstü ekran. Çekiş k10trol anahtarı.
36 10 A Isıtmalı direksiy10.
37 10 A Kullanılmamış (yedek).
38 10 A Otomatik kararan dikiz aynası (otomatik uzun far ve şerit değiştirme modülü olmadan). Sunroof modülü ve anahtarı.
39 15A Kırmızı ışıklar.
40 10 A Arka park lambaları.
41 7,5 A Genişletilmiş güç modülü.
42 5A Kullanılmamış (yedek).
43 10 A Kullanılmamış (yedek).
44 10 A Kullanılmamış (yedek).
45 5A Kullanılmamış (yedek).
46 10 A Klima modülü.
47 15A Kullanılmamış (yedek).
48 30A devre kesici Elektrikli ön yolcu camı. Elektrikli arka camlar.
49 Röle Gecikmeli aksesuar.
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Taurus (2016, 2017, 2018)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2016-2019)

Numara. amper Korumalı bileşenler
1 – Kullanılmamış.
2 – Kullanılmamış.
3 – Kullanılmamış.
4 30A Silecek motoru rölesi.
5 50A Kilitlenme önleyici fren sistemi pompası.
6 – Kullanılmamış.
7 – Kullanılmamış.
8 20A Sunroof. Elektrikli güneşlik.
9 20A İkinci sıra elektrik prizi.
10 – Kullanılmamış.
11 Röle Isıtmalı arka cam rölesi.
12 – Kullanılmamış.
13 Röle Marş rölesi.
14 Röle Sol soğutma fanı için 2 numaralı röle.
15 Röle Yakıt pompası rölesi.
16 – Kullanılmamış.
17 – Kullanılmamış.
18 40A Ön fan motoru rölesi.
19 30A Marş rölesi.
20 20A Depolama kutusu için elektrik prizi.
21 20A Isıtmalı arka koltuk modülü.
22 – Kullanılmamış.
23 30A Elektrikli ayarlanabilir sürücü koltuğu. Hafıza modülü.
24 – Kullanılmamış.
25 – Kullanılmamış.
26 40A Isıtmalı arka cam rölesi.
27 20A Çakmak.
28 30A Klimalı koltuklar.
29 40A Elektrikli fan rölesi 1.
30 40A Elektrikli fan rölesi 2.
31 25 1 Elektrikli fan rölesi 3.
32 Röle Masaj k10trollü koltuk rölesi.
33 Röle Sağ soğutma fanı rölesi.
34 Röle Üfleyici motor rölesi.
35 Röle Sol soğutma fanı için 1 numaralı röle.
36 – Kullanılmamış.
37 – Kullanılmamış.
38 – Kullanılmamış.
39 – Kullanılmamış.
40 – Kullanılmamış.
41 – Kullanılmamış.
42 30A Elektrikli ayarlanabilir yolcu koltuğu.
43 20A Kilitlenme önleyici fren sistemi valfleri.
44 – Kullanılmamış.
45 5A Yağmur sensörü.
46 – Kullanılmamış.
47 – Kullanılmamış.
48 – Kullanılmamış.
49 – Kullanılmamış.
50 15A Isınmış aynalar.
51 – Kullanılmamış.
52 – Kullanılmamış.
53 – Kullanılmamış.
54 – Kullanılmamış.
55 Röle Silecek rölesi.
56 – Kullanılmamış.
57 20A Yüksek yoğunluklu deşarjlı sol el spot ışığı.
58 10 A A hattı alternatör.
59 10 A Fren açma/kapama anahtarı.
60 – Kullanılmamış.
61 – Kullanılmamış.
62 10 A Klima debriyaj rölesi.
63 – Kullanılmamış.
64 15A Masaj k10trollü koltuklar.
65 30A Yakıt pompası rölesi. Yakıt enjektörleri.
66 Röle Güç aktarma sistemi k10trol modülü rölesi.
67 20A Oksijen sensörü ısıtıcısı. Kütle hava akış sensörü. Eksantrik mili değişken zamanlama solenoid valfi. Kartuş havalandırma solenoidi. Kartuş boşaltma solenoidi.
68 20A Ateşleme bobinleri.
69 20A Araç gücü 1 (güç aktarma sistemi k10trol modülü).
70 15A Klima debriyajı. Fan k10trol rölesi bobinleri 1-3. Değişken klima kompresörü. Yardımcı şanzımanın ısıtılması. Turbo şarj tahliye valfinin k10trol edilmesi. Elektr10ik kompresör baypas valfi. Dört tekerlekten çekiş modülü. Pozitif karter havalandırma ısıtıcısı.
71 – Kullanılmamış.
72 – Kullanılmamış.
73 – Kullanılmamış.
74 – Kullanılmamış.
75 – Kullanılmamış.
76 – Kullanılmamış.
77 – Kullanılmamış.
78 20A Yüksek yoğunluklu deşarj sağ far.
79 – Kullanılmamış.
80 – Kullanılmamış.
81 – Kullanılmamış.
82 – Kullanılmamış.
83 – Kullanılmamış.
84 – Kullanılmamış.
85 – Kullanılmamış.
86 7.5A Güç aktarma sistemi k10trol modülü. Gücü ve röleyi canlı tutun. Kartuş havalandırma solenoidi.
87 5A Röleyi başlat / başlat.
88 Röle Röleyi başlat / başlat.
89 5A Ön üfleyici röle bobini. Elektrikli hidrolik direksiy10 modülü.
90 10 A Güç aktarma sistemi k10trol modülünün çalışması / başlatılması.
91 10 A Adaptif hız sabitleyici modülü.
92 10 A Kilitlenme önleyici fren sistemi modülü.
93 5A Arka cam buz çözücü rölesi.
94 30A Yolcu bölmesi sigorta paneli açık/kapalı.
95 – Kullanılmamış.
96 – Kullanılmamış.
97 – Kullanılmamış.
98 Röle Klima debriyaj rölesi.
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
