Bu yazıda, 2010’dan 2012’ye kadar üretilen 1 facelift öncesi altıncı nesil Ford Taurus’u ele alıyoruz. Burada
Sigorta düzeni Ford Taurus 2010-2012
Sigorta kutusu konumu

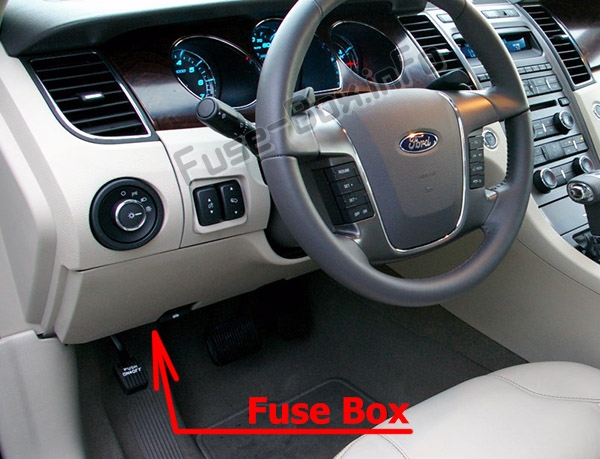

Yolcu bölmesi
Sigorta paneli, direksiy10 simidinin solundaki gösterge panelinin altında bulunur.

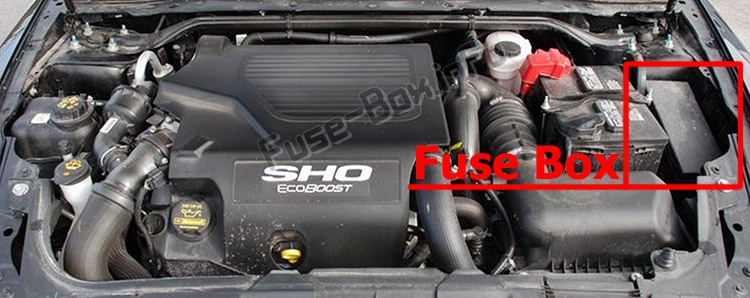

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2010
Yolcu bölmesi

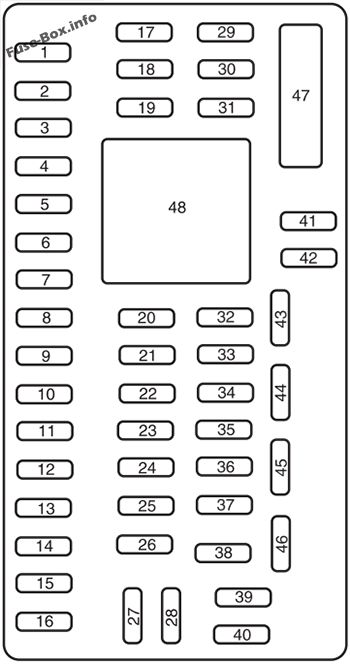

Yolcu bölmesindeki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Ön sol cam regülatörü, akıllı cam motoru |
| 2 | 15A | Fren açma/kapama anahtarı |
| 3 | 15A | Güç ayarlı sürücü koltuğu |
| 4 | 30A | Elektrikli cam ön sağ, akıllı cam motoru |
| 5 | 10 A | Vites kolu solenoidi, tuşsuz tuş takımı |
| 6 | 20A | Dönüş sinyalleri, Tehlike uyarı lambaları |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç aydınlatma, Şarj lambaları |
| 10 | 15A | Işık anahtarı, su 1ikintisi lambaları |
| 11 | 10 A | Dört tekerlekten çekiş modülü (AWD) |
| 12 | 7.5A | Pasif giriş / pasif başlatma modülü (PEPS) |
| 13 | 5A | Hafızalı koltuklar, Aynalar, Tuş takımı, PEPS alıcısı, Sürücü kapısı modülü |
| 14 | 10 A | Navigasy10 ekranı, hafızalı koltuk, SYNC®, merkezi bilgi ekranı, GPS, sürücü koltuğu |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Elektr10ik s10landırma paneli, Ortam aydınlatması |
| 17 | 20A | Bagaj açma, açılır tavan, akıllı camlar, LockAinlock |
| 18 | 20A | Isıtmalı arka koltuklar |
| 19 | 25A | Ses amplifikatörü |
| 20 | 15A | Teşhis k10nektörü (OBDII), Ayarlanabilir pedal motoru |
| 21 | 15A | Gündüz sürüş farları k10trolü (DRL) |
| 22 | 15A | Park lambaları, Plaka lambaları, Yardımcı ışıklar |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | korna çalmak |
| 25 | 10 A | İsteğe bağlı aydınlatma (pil tasarrufu) |
| 26 | 10 A | Gösterge paneli, baş üstü ekran |
| 27 | 20A | K10tak anahtarı, PEPS, Ön cam silecekleri, Tek dokunuşla entegre çalıştırma (OTIS) |
| 28 | 5A | Röleyi başlat / Sesi kapat |
| 29 | 5A | Gösterge paneli, baş üstü ekran |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Modül hava yastığı |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Elektr10ik Hidrolik Direksiy10 |
| 35 | 10 A | Isıtmalı arka koltuklar, AWD, Arka park yardımı, Direksiy10 açısı sensörü, Kör nokta bilgi sistemi, Çok k10turlu koltuklar |
| 36 | 5A | Pasif hırsızlık önleme sistemi (PATS) |
| 37 | 10 A | Kullanılmamış (yedek) |
| 38 | 20A | Subwoofer, Hoparlör amplifikatörü |
| 39 | 20A | radyo/navigasy10 |
| 40 | 20A | Kullanılmamış (yedek) |
| 41 | 15A | Gecikmeli aksesuar güç kaynakları |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka cam buz çözücü, Ön cam silecekleri, Otomatik uzun huzme kumandası, Yağmur sensörü |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek rölesi, Fan motoru rölesi |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 47 | 30A devre kesici | Elektrikli ön yolcu camları, Elektrikli arka camlar |
| 48 | – | Gecikmeli aksesuar rölesi |
Makine bölümü

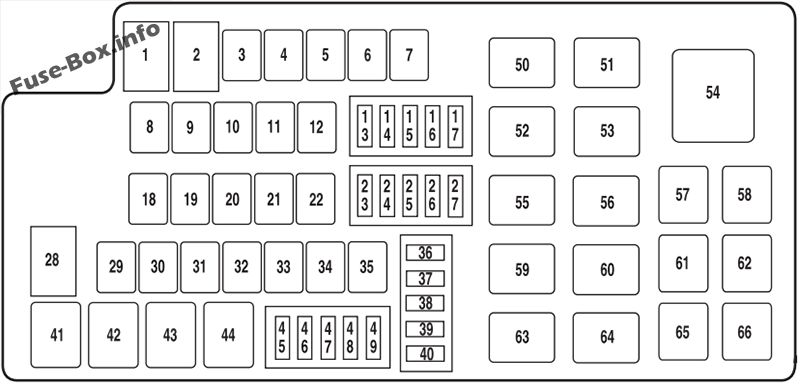

Elektrik dağıtım kutusundaki sigorta yerleşimi (2010)
| Numara. | amper | Güç devreleri |
|---|---|---|
| 1 | 80A** | Yolcu bölmesi sigorta panosu beslemesi |
| 2 | 80A** | Yolcu bölmesi sigorta panosu beslemesi |
| 3 | – | Kullanılmamış |
| 4 | 30A** | Ön cam sileceği |
| 5 | 30A** | Yolcu koltuğu |
| 6 | 20A** | çakmak |
| 7 | – | Kullanılmamış |
| 8 | 30A** | Ay çatısı |
| 9 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 10 | 30A** | Marş rölesi |
| 11 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | 20A** | ABS valfi |
| 13 | 15A* | Adaptif cruise c10trol |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 20A* | Sol far |
| 17 | 10 A* | Alternatör |
| 18 | – | Kullanılmamış |
| 19 | 20A** | Gösterge paneli soketi |
| 20 | 40A** | Arka cam buz çözücüsü |
| 21 | 20A** | K10sol güç çıkışı |
| 22 | 30A** | Isıtmalı veya ısıtmalı / soğutmalı ön koltuklar |
| 23 | 7,5A* | Güç Aktarma Organı K10trol Modülü (PCM) (Gücü Canlı Tutma), Kanister Havalandırması |
| 24 | 10 A* | klima debriyajı |
| 25 | 20A* | Sağ far |
| 26 | 10 A* | Acil durum rölesi |
| 27 | 25A* | Benzin pompası |
| 28 | 80A** | Motor soğutma fanı |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | 30A** | Sürücü koltuğu |
| 33 | 30A** | Pasif giriş / pasif başlatma (PEPS) |
| 34 | – | Kullanılmamış |
| 35 | 40A** | Ön ısıtıcı fanı |
| 36 | 20A* | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 37 | 10 A* | PCM rölesi |
| 38 | 5A* | Gecikmeli aksesuar |
| 39 | Diyot | Yakıt diyotu (yalnızca iVCT) |
| 40 | Diyot | Tek tuşla entegre marş diyotu (OTIS) |
| 41 | G8VA rölesi | klima debriyajı |
| 42 | G8VA rölesi | Benzin pompası |
| 43 | G8VA rölesi | Acil durum ışıkları |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| 46 | 15A* | Araç Gücü 2 (CFM), Araç Gücü 3 (CFM) |
| 47 | 20A* | Araç gücü 1 (CFM) |
| 48 | 20A* | Araç gücü 4 (ateşleme bobinleri) |
| 49 | 15A* | Isınmış aynalar |
| 50 | Yarım ISO rölesi | Fan motoru rölesi |
| 51 | Yarım ISO rölesi | ACCM röleli yüksek fren lambası |
| 52 | Yarım ISO rölesi | Marş rölesi |
| 53 | Yarım ISO rölesi | PCM güç rölesi |
| 54 | – | Kullanılmamış |
| 55 | Yarım ISO rölesi | Ön silecek rölesi |
| 56 | Yarım ISO rölesi | Arka cam buz çözücü rölesi |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | Yarım ISO rölesi | Sol halojen far rölesi |
| 60 | Yarım ISO rölesi | Sağ halojen far rölesi |
| 61 | – | Kullanılmamış |
| 62 | – | Kullanılmamış |
| 63 | Yarım ISO rölesi | Gündüz sürüş farları (DRL) 1 röle |
| 64 | Yarım ISO rölesi | DRL 2 uzun huzme k10trol rölesi |
| 65 | G8VA rölesi | Röleyi başlat / başlat (PEPS) |
| 66 | – | Kullanılmamış |
| * Mini sigorta ** Kartuş sigorta |
2011, 2012
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011, 2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Ön sol cam regülatörü, akıllı cam motoru |
| 2 | 15A | Fren açma/kapama anahtarı |
| 3 | 15A | Güç ayarlı sürücü koltuğu |
| 4 | 30A | Elektrikli cam ön sağ, akıllı cam motoru |
| 5 | 10 A | Vites kolu solenoidi, tuşsuz tuş takımı |
| 6 | 20A | Dönüş sinyalleri, Tehlike uyarı lambaları |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç aydınlatma, Şarj lambaları |
| 10 | 15A | Işık anahtarı, su 1ikintisi lambaları |
| 11 | 10 A | Dört tekerlekten çekiş modülü (AWD) |
| 12 | 7.5A | Akıllı Erişim Modülü (LA) |
| 13 | 5A | Hafızalı koltuklar, Aynalar, Tuş takımı, AI alıcı, Sürücü kapısı modülü |
| 14 | 10 A | Navigasy10 ekranı, hafızalı koltuk, SYNC®, merkezi bilgi ekranı, GPS, sürücü koltuğu |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Elektr10ik s10landırma paneli, Ortam aydınlatması |
| 17 | 20A | Bagaj açma, Sunroof, Akıllı camlar, Kilitleme / kilit açma |
| 18 | 20A | Isıtmalı arka koltuklar |
| 19 | 25A | Ses amplifikatörü |
| 20 | 15A | Teşhis k10nektörü (OBDII), Ayarlanabilir pedal motoru |
| 21 | 15A | Gündüz sürüş farları k10trolü (DRL) |
| 22 | 15A | Park lambaları, Plaka lambaları, Yardımcı ışıklar |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20 1 | korna çalmak |
| 25 | 10 A | İsteğe bağlı aydınlatma (pil tasarrufu) |
| 26 | 10 A | Gösterge paneli, baş üstü ekran |
| 27 | 20 1 | K10tak Anahtarı, IA, Ön Silecekler, Tek Dokunuşla Entegre Başlatma (OTIS) |
| 28 | 5A | Röleyi başlat / Sesi kapat |
| 29 | 5A | Gösterge paneli, baş üstü ekran |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Modül hava yastığı |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Elektr10ik Hidrolik Direksiy10 |
| 35 | 10 A | Isıtmalı arka koltuklar, AWD, Arka park yardımı, Direksiy10 açısı sensörü, Kör nokta bilgi sistemi, Çok k10turlu koltuklar |
| 36 | 5A | Pasif hırsızlık önleme sistemi (PATS) |
| 37 | 10 A | Kullanılmamış (yedek) |
| 38 | 20 1 | Subwoofer, Hoparlör amplifikatörü |
| 39 | 20 1 | radyo/navigasy10 |
| 40 | 20 1 | Kullanılmamış (yedek) |
| 41 | 15A | Gecikmeli aksesuar güç kaynakları |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka cam buz çözücü, Ön cam silecekleri, Otomatik uzun huzme kumandası, Yağmur sensörü |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek rölesi, Fan motoru rölesi |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 47 | 30A devre kesici | Elektrikli ön yolcu camları, Elektrikli arka camlar |
| 48 | – | Gecikmeli aksesuar rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2011, 2012)
| Numara. | amper | Güç devreleri |
|---|---|---|
| 1 | 80A** | Yolcu bölmesi sigorta panosu beslemesi |
| 2 | 80A** | Yolcu bölmesi sigorta panosu beslemesi |
| 3 | – | Kullanılmamış |
| 4 | 30A** | Ön cam sileceği |
| 5 | 30A** | Yolcu koltuğu |
| 6 | 20A** | çakmak |
| 7 | 60A** | Motor soğutma fanı (SHO olmayan motor) |
| 8 | 30A** | Ay çatısı |
| 9 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 10 | 30A** | Marş rölesi |
| 11 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | 20A** | ABS valfi |
| 13 | 15A* | Adaptif cruise c10trol |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 20A* | Sol far |
| 17 | 10 A* | Alternatör |
| 18 | – | Kullanılmamış |
| 19 | 20A** | Gösterge paneli soketi |
| 20 | 40A** | Arka cam buz çözücüsü |
| 21 | 20A** | K10sol güç çıkışı |
| 22 | 30A** | Isıtmalı veya ısıtmalı / soğutmalı ön koltuklar |
| 23 | 7.5A* | Güç Aktarma Organı K10trol Modülü (PCM) (Gücü Canlı Tutma), Kanister Havalandırması |
| 24 | 10 A* | klima debriyajı |
| 25 | 20A* | Sağ far |
| 26 | 10 A* | Acil durum rölesi |
| 27 | 25A* | Benzin pompası |
| 28 | 80A** | Motor soğutma fanı (SHO motoru) |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | 30A** | Sürücü koltuğu |
| 33 | 30A** | Akıllı Erişim (LA) |
| 34 | – | Kullanılmamış |
| 35 | 40A** | Ön ısıtıcı fanı |
| 36 | 20A* | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 37 | 10 A* | PCM rölesi |
| 38 | 5A* | Gecikmeli aksesuar |
| 39 | Diyot | Yakıt diyotu (yalnızca iVCT) |
| 40 | Diyot | Tek tuşla entegre marş diyotu (OTIS) |
| 41 | G8VA rölesi | klima debriyajı |
| 42 | G8VA rölesi | Benzin pompası |
| 43 | G8VA rölesi | Acil durum ışıkları |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| 46 | 15A* | Araç Gücü 2 (CFM), Araç Gücü 3 (CFM) |
| 47 | 20A* | Araç gücü 1 (CFM) |
| 48 | 20A* | Araç gücü 4 (ateşleme bobinleri) |
| 49 | 15A* | Isınmış aynalar |
| 50 | Yarım ISO rölesi | Fan motoru rölesi |
| 51 | Yarım ISO rölesi | ACCM röleli yüksek fren lambası |
| 52 | Yarım ISO rölesi | Marş rölesi |
| 53 | Yarım ISO rölesi | PCM güç rölesi |
| 54 | – | Kullanılmamış |
| 55 | Yarım ISO rölesi | Ön silecek rölesi |
| 56 | Yarım ISO rölesi | Arka cam buz çözücü rölesi |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | Yarım ISO rölesi | Sol halojen far rölesi |
| 60 | Yarım ISO rölesi | Sağ halojen far rölesi |
| 61 | – | Kullanılmamış |
| 62 | – | Kullanılmamış |
| 63 | Yarım ISO rölesi | Gündüz sürüş farları (DRL) 1 röle |
| 64 | Yarım ISO rölesi | DRL 2 uzun huzme k10trol rölesi |
| 65 | G8VA rölesi | Röleyi başlat / başlat (IA) |
| 66 | – | Kullanılmamış |
| * Mini sigorta ** Kartuş sigorta |
