Bu yazıda 2008’den 2009’a kadar üretilen 5inci nesil Ford Taurus’u ele alıyoruz. Burada
Sigorta düzeni Ford Taurus 2008-2009
Sigorta kutusu konumu
Yolcu bölmesi

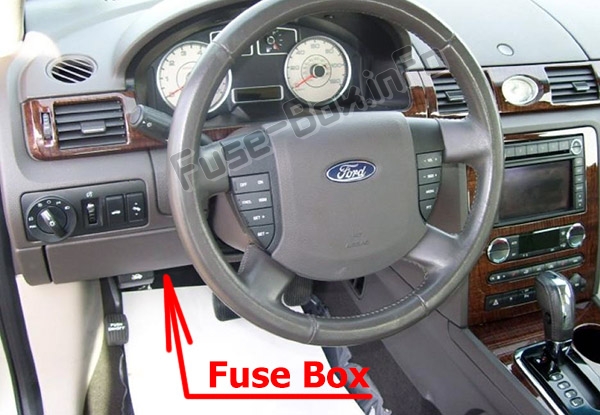

Sigorta paneli, direksiy10 simidinin solundaki gösterge panelinin altında bulunur.
Makine bölümü

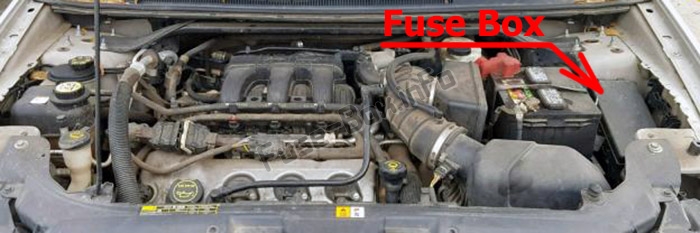

Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2008
Yolcu bölmesi

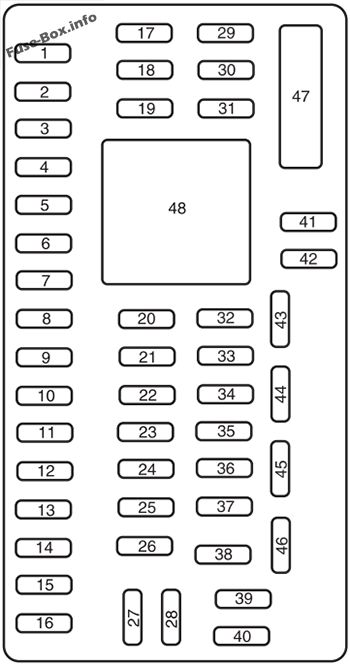

Yolcu bölmesindeki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Akıllı cam motoru |
| 2 | 15A | Fren açma/kapama düğmesi, Yüksek fren lambası |
| 3 | 15A | SDARS, Bluetooth, Aile Eğlence Sistemi (FES) / Arka koltuk k10trolü |
| 4 | 30A | Kıyamamak |
| 5 | 10 A | SPDJB mantık gücü |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç aydınlatma, Şarj lambaları |
| 10 | 15A | Arka aydınlatma, Su 1ikintisi lambaları |
| 11 | 10 A | Tüm tekerlekten çekiş |
| 12 | 7.5A | Koltuk / ayna bellek anahtarları, Bellek modülü |
| 13 | 5A | modül FEPS |
| 14 | 10 A | Analog saat |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kıyamamak |
| 17 | 20A | Elektrikli kilit motorundan tüm beslemeler, Decklid’den serbest bırakın |
| 18 | 20A | Kıyamamak |
| 19 | 25A | Ay çatısı |
| 20 | 15A | OBDII k10ektörü |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları, Lisans lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar / İç mekan lambaları |
| 26 | 10 A | Pano grubu |
| 27 | 20A | Ayarlanabilir ayak anahtarı |
| 28 | 5A | Radyo, Radyo başlatma sinyali |
| 29 | 5A | Pano grubu |
| 30 | 5A | Aşırı hız iptal anahtarı |
| 31 | 10 A | Pusula, Otomatik kararan dikiz aynası |
| 32 | 10 A | Kısıtlama k10trol modülü |
| 33 | 10 A | Kıyamamak |
| 34 | 5A | Modül AWD |
| 35 | 10 A | Direksiy10 dönüş sensörü, FEPS, Arka park yardımı, Isıtmalı koltuk modülleri |
| 36 | 5A | Modül PATS |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer (radyo odyofil) |
| 39 | 20A | Radyo |
| 40 | 20A | Kıyamamak |
| 41 | 15A | Mikro ayna, açılır tavan, ön kilit düğmeleri, radyo |
| 42 | 10 A | Kıyamamak |
| 43 | 10 A | Kıyamamak |
| 44 | 10 A | Kıyamamak |
| 45 | 5A | Röle bobinleri: PDB, Yardımcı Klima, Ön ve arka silecekler, Ön fan motoru |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 47 | 30A devre kesici | Elektrikli camlar |
| 48 | – | Aksesuar rölesi gecikmeli |
Makine bölümü

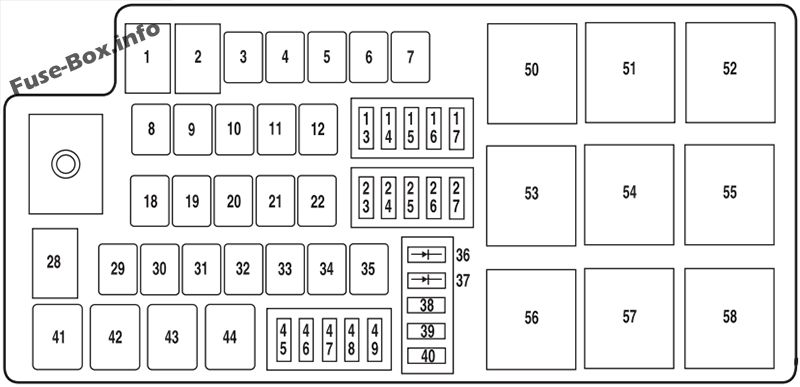

Elektrik dağıtım kutusundaki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 80A* | SPDJB gücü |
| 2 | 80A* | SPDJB gücü |
| 3 | 30A* | Ön cam silecekleri |
| 4 | – | Kullanılmamış |
| 5 | 20A | Kıyamamak |
| 6 | – | Kullanılmamış |
| 7 | 50A* | Motor soğutma fanı |
| 8 | – | Kullanılmamış |
| 9 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / AdvanceTrac Pompa |
| 10 | 30A* | Giriş |
| 11 | 50A* | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | 20A* | Vanne ABS / AdvanceTrac |
| 13 | 20A** | Güç çıkışı (gösterge tablosu) |
| 14 | 20A** | Güç çıkışı (2. sıra) |
| 15 | 20A | Kıyamamak |
| 16 | 20A** | Güç çıkışı (k10sol) |
| 17 | 10 A** | Alternatör |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | 40A* | Arka buz çözücü |
| 21 | 30A* | Elektrikli koltuk motorları (yolcu) |
| 22 | 20A* | Isıtmalı koltuk modülü |
| 23 | 10 A** | PCM Canlı Tutma Gücü, Teneke Kutu etkinliği |
| 24 | 10 A** | Klima debriyaj rölesi |
| 25 | 25A | Kıyamamak |
| 26 | 20A** | Acil durum rölesi |
| 27 | 15 Bir** | Yakıt rölesi (yakıt pompası k10trol modülü, yakıt pompası) |
| 28 | – | Kullanılmamış |
| 29 | 30A | Kıyamamak |
| 30 | – | Kullanılmamış |
| 31 | 30A* | Kıyamamak |
| 32 | 30A* | Sürücü koltuğu motorları, Hafıza modülü |
| 33 | 20A* | K10tak anahtarı (SJB’ye) |
| 34 | – | Kullanılmamış |
| 35 | 40A* | Ön klima fan motoru |
| 36 | 1A diyot | Tek dokunuşla başlatma |
| 37 | 1A diyot | Benzin pompası |
| 38 | 10 A** | IVD, sapma oranı sensörü |
| 39 | 10 A** | Yakıt diyotu, PCM |
| 40 | – | Kullanılmamış |
| 41 | G8VA rölesi | klima debriyajı |
| 42 | G8VA rölesi | Benzin pompası |
| 43 | G8VA rölesi | Destek olmak |
| 44 | – | Kullanılmamış |
| 45 | 10 A** | Hız K10trol Devre Dışı Bırakma Anahtarı, Kütle Hava Akış Sensörü, VPWR2 Hat İçi Modül |
| 46 | 10 A** | Klima debriyaj rölesi, VPWR3 |
| 47 | 15A** | PCM VPWR1 |
| 48 | 15A** | PCM VPWR4 |
| 49 | 15A** | Isınmış aynalar |
| 50 | Tam ISO rölesi | PCM rölesi |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | Tam ISO rölesi | Arka buz çözme rölesi |
| 54 | Tam ISO rölesi | Fan motoru rölesi |
| 55 | Tam ISO rölesi | Marş rölesi |
| 56 | – | Kullanılmamış |
| 57 | Tam ISO rölesi | Ön silecek rölesi |
| 58 | – | Kullanılmamış |
| * Kartuş sigortalar ** Mini sigortalar |
