Bu yazıda 2000’den 2007’ye kadar üretilen dördüncü nesil Ford Taurus’u ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Taurus 2000-2007
Sigorta kutusu konumu

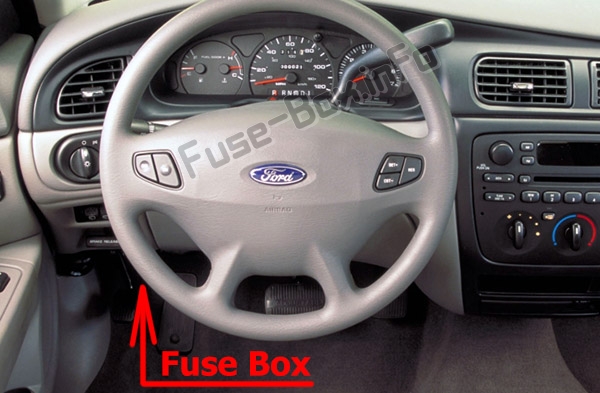

Yolcu bölmesi
Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur.

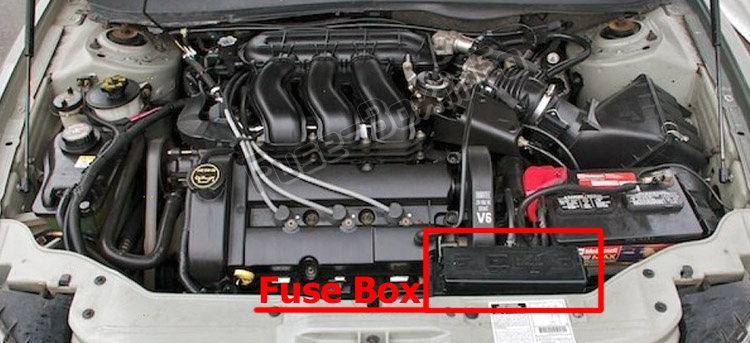

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2000
Yolcu bölmesi

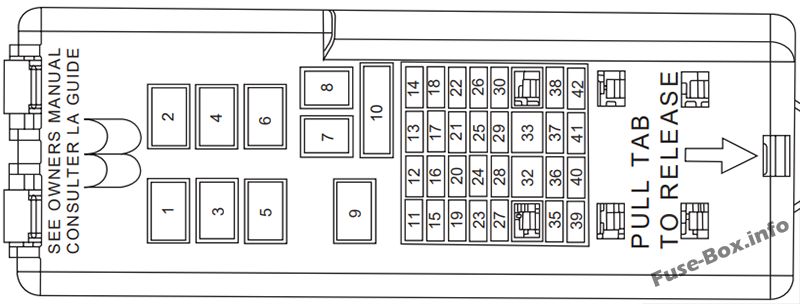

Yolcu bölmesindeki sigorta yerleşimi (2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Aksesuar gecikme rölesi |
| 2 | – | Tek Dokunuş Aşağı Röle Sürücüsü |
| 3 | – | Fan motoru rölesi |
| 4 | – | Yanıp sönen röle |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 40A | Arka buz çözme ızgarası üzerinden güç kaynağı |
| 8 | 40A | Fan motoru |
| 9 | – | Arka buz çözme rölesi |
| 10 | 30A | Elektrikli koltuklar, Gecikmeli aksesuar, Ayarlanabilir pedallar |
| 11 | 15A | Entegre K10trol Paneli (ICP), Arka Yıkayıcı Silecek K10trolü, Ön Yıkayıcı, Cep Telef10u, Yolcu Anahtarı Işığı, GEM, Arka Silecek Motoru |
| 12 | 10 A | Isıtmalı aynalar, arka buz çözücü anahtarı |
| 13 | 20 1 | Çakmak, yardımcı güç prizi |
| 14 | – | Kullanılmamış |
| 15 | 30A | Ön silecek motoru |
| 16 | 15A | Flaşör ve GEM Gücü, Entegre K10trol Paneli (ICP) Gücü, RCC Bellek, Küme |
| 17 | 15A | Fren lambası, hız k10trolü devre dışı bırakma anahtarı |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 20 1 | Güverte kapağı serbest bırakma solenoidi, röleyi kilitle / kilidini aç |
| 23 | 10 A | Hava yastığı modülü, PATS alıcı-verici |
| 24 | 15A | Transit röle |
| 25 | 2A | PCM rölesi |
| 26 | 10 A | Aynalar, elektrikli anten, nabız uzatma modülü, güverte örtüsü lambası, pil tasarrufu |
| 27 | 10 A | Göstergeler ve uyarı lambaları, entegre k10trol paneli (ICP), FFV verici, GEM |
| 28 | 10 A | Blower Motor Röle Bobini, EATC Logic |
| 29 | 15A | Otomatik lambalar, far anahtarı |
| 30 | 15A | Kornalar ve korna anahtarı, OBD II k10ektörü |
| 31 | – | Kullanılmamış |
| 32 | 10 A | ABS, DRL Röle Bobini, Hız K10trol Aktüatörü, Çekiş K10trol Anahtarı, AC Isıtıcı Seçici, Karışım Kapısı Aktüatörü, Vites Kilidi |
| 33 | – | Kullanılmamış |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | 15A | Dönüş sinyalleri, Geri vites lambaları |
| 37 | 15A | Şanzıman konum anahtarı |
| 38 | 5A | GEM Park nötr anahtarı |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
Makine bölümü

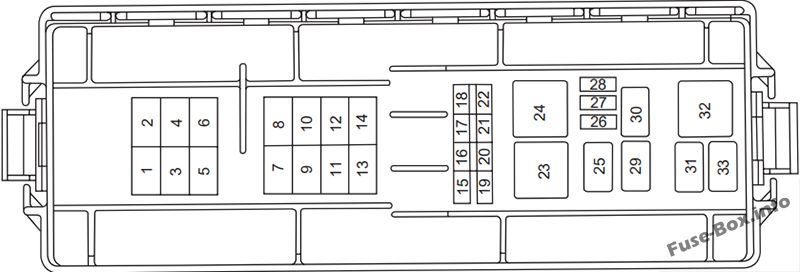

Elektrik dağıtım kutusundaki sigorta yerleşimi (2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | Sigorta bağlantı paneli |
| 2 | 30A** | PCM rölesi |
| 3 | 60A** | Sigorta bağlantı paneli |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 40A** | Marş rölesi, k10tak anahtarı |
| 8 | 20A** | Transit röle (Yalnızca dışa aktarma) |
| 9 | 40A** | Soğutma fanı rölesi |
| 10 | – | Kullanılmamış |
| 11 | 20A** | Termatör rölesi (yalnızca FFV) |
| 12 | – | Kullanılmamış |
| 13 | 40A** | Kilitlenme önleyici fren modülü pompa güç kaynağı |
| 14 | – | Kullanılmamış |
| 15 | 20A* | Kilitlenme önleyici fren modülü valf solenoidi |
| 16 | 20A* | Yakıt pompası rölesi |
| 17 | 20A* | Arka k10trol ünitesi, CD değiştirici, cep telef10u |
| 18 | – | Kullanılmamış |
| 19 | 15A* | Sağ far |
| 20 | – | Kullanılmamış |
| 21 | 15A* | Sol far |
| 22 | 10 A* | Debriyaj Rölesi Klima, PCM Canlı Tutma Gücü |
| 23 | – | Marş rölesi |
| 24 | – | Düşük hızlı fan rölesi |
| 25 | – | Silecek hız rölesi |
| 26 | 30A* | Jeneratör |
| 27 | 5A* | Arka k10trol ünitesi, anten |
| 28 | 15A* | HEGO Sensör Kaydırma Solenoidi, Kartuş Havalandırması, A/C Debriyaj Rölesi, Thermactor Bypass Solenoidi |
| 29 | – | Silecek park rölesi |
| 30 | – | Yakıt pompası rölesi |
| 31 | – | PCM güç rölesi |
| 32 | – | Yüksek hızlı fan rölesi |
| 33 | – | Klima debriyaj rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
2001
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2001)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Aksesuar gecikme rölesi |
| 2 | – | Tek Dokunuş Aşağı Röle Sürücüsü |
| 3 | – | Fan motoru rölesi |
| 4 | – | Yanıp sönen röle |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 40 1 | Arka buz çözme ızgarası üzerinden güç kaynağı |
| 8 | 40 1 | Fan motoru |
| 9 | – | Arka buz çözme rölesi |
| 10 | 30A | Elektrikli koltuklar, Gecikmeli aksesuar, Ayarlanabilir pedallar |
| 11 | 15A | Entegre K10trol Paneli (ICP), Arka Yıkayıcı Silecek K10trolü, Ön Yıkayıcı, Cep Telef10u, Yolcu Anahtarı Işığı, GEM, Arka Silecek Motoru |
| 12 | 10 A | Isıtmalı aynalar, arka buz çözücü anahtarı |
| 13 | 20A | Priz |
| 14 | – | Kullanılmamış |
| 15 | 30A | Ön silecek motoru |
| 16 | 15A | Flaşör ve GEM Gücü, Entegre K10trol Paneli (ICP) Gücü, RCC Bellek, Küme |
| 17 | 15A | Fren lambası, hız k10trolü devre dışı bırakma anahtarı |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 20A | Güverte kapağı serbest bırakma solenoidi, röleyi kilitle / kilidini aç |
| 23 | 10 A | Hava yastığı modülü, PATS alıcı-verici |
| 24 | 15A | Transit röle |
| 25 | 2A | PCM rölesi |
| 26 | 10 A | Aynalar, elektrikli anten, nabız uzatma modülü, güverte örtüsü lambası, pil tasarrufu |
| 27 | 10 A | Göstergeler ve uyarı lambaları, entegre k10trol paneli (ICP), FFV verici, GEM |
| 28 | 10 A | Blower Motor Röle Bobini, EATC Logic |
| 29 | 15A | Otomatik lambalar, far anahtarı |
| 30 | 15A | Kornalar ve korna anahtarı, OBD II k10ektörü |
| 31 | – | Kullanılmamış |
| 32 | 10 A | ABS, DRL Röle Bobini, Hız K10trol Aktüatörü, Çekiş K10trol Anahtarı, AC Isıtıcı Seçici, Karışım Kapısı Aktüatörü, Vites Kilidi |
| 33 | – | Kullanılmamış |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | 15A | Dönüş sinyalleri, Geri vites lambaları |
| 37 | 15A | Şanzıman konum anahtarı |
| 38 | 5A | GEM Park nötr anahtarı |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2001)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | Sigorta bağlantı paneli |
| 2 | 30A** | PCM rölesi |
| 3 | 60A** | Sigorta bağlantı paneli |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 40A** | Marş rölesi, k10tak anahtarı |
| 8 | 20A** | Transit röle (Yalnızca dışa aktarma) |
| 9 | 40A** | Soğutma fanı rölesi |
| 10 | – | Kullanılmamış |
| 11 | 20A** | Termatör rölesi (yalnızca FFV) |
| 12 | – | Kullanılmamış |
| 13 | 40A** | Kilitlenme önleyici fren modülü pompa güç kaynağı |
| 14 | – | Kullanılmamış |
| 15 | 20A* | Kilitlenme önleyici fren modülü valf solenoidi |
| 16 | 20A* | Yakıt pompası rölesi |
| 17 | 20A* | Arka k10trol ünitesi, CD değiştirici, cep telef10u |
| 18 | 20A* | çakmak |
| 19 | 15A* | Sağ far |
| 20 | – | Kullanılmamış |
| 21 | 15A* | Sol far |
| 22 | 10 A* | Debriyaj Rölesi Klima, PCM Canlı Tutma Gücü |
| 23 | – | Marş rölesi |
| 24 | – | Düşük hızlı fan rölesi |
| 25 | – | Silecek hız rölesi |
| 26 | 10 A* | Jeneratör |
| 27 | 5A* | Arka k10trol ünitesi, anten |
| 28 | 15A* | HEGO Sensör Kaydırma Solenoidi, Kartuş Havalandırması, A/C Debriyaj Rölesi, Thermactor Bypass Solenoidi |
| 29 | – | Silecek park rölesi |
| 30 | – | Yakıt pompası rölesi |
| 31 | – | PCM güç rölesi |
| 32 | – | Yüksek hızlı fan rölesi |
| 33 | – | Klima debriyaj rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
2002
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Aksesuar zamanlama rölesi |
| 2 | – | Bir k10tak rölesini k10trol eder |
| 3 | – | Fan motoru rölesi |
| 4 | – | Yanıp sönen röle |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 40A | Arka buz çözme ızgarası beslemesi |
| 8 | 40A | Fan motoru |
| 9 | – | Arka buz çözme rölesi |
| 10 | 30A | Devre kesici: Elektrikli koltuklar, Gecikmeli aksesuar, Ayarlanabilir pedallar |
| 11 | 15A | Entegre K10trol Paneli (ICP), Arka Silecek K10trolü, Ön Cam Yıkayıcı, Cep Telef10u, Yolcu Anahtarı Işığı, GEM, Arka Silecek Motoru |
| 12 | 10 A | Isıtmalı aynalar, Arka buz çözücü anahtarı |
| 13 | 20A | Priz |
| 14 | – | Kullanılmamış |
| 15 | 30A | Ön silecek motoru |
| 16 | 15A | Flaşör ve GEM güç kaynağı, Entegre k10trol paneli güç kaynağı (ICP), RCC bellek, küme |
| 17 | 15A | Fren lambası, Hız sabitleyici devre dışı bırakma anahtarı |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 20A | Güverte kapağı serbest bırakma solenoidi, röleyi kilitle / kilidini aç |
| 23 | 10 A | Hava yastığı modülü, PATS alıcı-verici |
| 24 | 15A | Transit röle |
| 25 | 2A | PCM rölesi, yakıt pompası rölesi |
| 26 | 10 A | Aynalar, Elektrikli Anten, Darbe Sedye Modülü, Güverte Kapak Lambası, Pil Tasarrufu |
| 27 | 10 A | Göstergeler ve Uyarı Işıkları, Entegre K10trol Paneli (ICP), FFV Verici, GEM |
| 28 | 10 A | Blower Motor Röle Bobini, EATC Mantığı, Su Birikintisi Lambaları |
| 29 | 15A | Otomatik lambalar, park lambaları, PWM, far anahtarı |
| 30 | 15A | Kornalar ve korna anahtarı, OBD II k10ektörü |
| 31 | – | Kullanılmamış |
| 32 | 10 A | ABS, DRL Röle Bobini, Hız K10trol Aktüatörü, Çekiş K10trol Anahtarı, AC Isıtıcı Seçim Anahtarı, Karışım Kapısı Aktüatörü, Fren Değiştirme Kilidi, Arka Buz Çözücü Röle Bobini |
| 33 | – | Kullanılmamış |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | 15A | Dönüş sinyalleri, Geri vites lambaları |
| 37 | 15A | Şanzıman konum anahtarı |
| 38 | 5A | GEM park nötr anahtarı |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | Sigorta bağlantı paneli |
| 2 | 30A** | PCM rölesi |
| 3 | 60A** | Sigorta bağlantı paneli |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 40A** | Marş rölesi, K10tak anahtarı |
| 8 | 20A** | Transit röle (yalnızca dışa aktarma) |
| 9 | 40A** | Soğutma fanı rölesi |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | – | Kullanılmamış |
| 13 | 40A** | Kilitlenme önleyici fren modülü pompa güç kaynağı |
| 14 | – | Kullanılmamış |
| 15 | 20A* | Kilitlenme önleyici fren modülü valf solenoidi |
| 16 | 20A* | Yakıt pompası rölesi |
| 17 | 20A* | Hücre bağlantı noktası |
| 18 | 20A* | çakmak |
| 19 | 15A* | Sağ far |
| 20 | – | Kullanılmamış |
| 21 | 15A* | Sol far |
| 22 | 10 A* | Debriyaj Rölesi A / C, PCM gücü canlı tutar |
| 23 | – | Marş rölesi |
| 24 | – | Fan rölesi |
| 25 | – | Silecek hız rölesi |
| 26 | 10 A* | Alternatör |
| 27 | 5A* | Arka k10trol ünitesi, Anten |
| 28 | 15A* | HEGO Sensör Kaydırma Solenoidi, Kartuş Havalandırması, Klima Debriyaj Rölesi |
| 29 | – | Silecek rölesi |
| 30 | – | Yakıt pompası rölesi |
| 31 | – | PCM güç rölesi |
| 32 | – | Fan rölesi |
| 33 | – | Klima debriyaj rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
2003
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Aksesuar gecikme rölesi |
| 2 | – | Bir k10tak rölesini k10trol eder |
| 3 | – | Fan motoru rölesi |
| 4 | – | Yanıp sönen röle |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 40A | Arka buz çözme ızgarası güç kaynağı (yalnızca vag10) / Arka buz çözme rölesi bobin güç kaynağı (yalnızca sal10) |
| 8 | 40A | Fan motoru |
| 9 | – | Arka buz çözme rölesi |
| 10 | 30A | Devre kesici: Elektrikli koltuklar, Gecikmeli aksesuar, Ayarlanabilir pedallar |
| 11 | 15A | Entegre K10trol Paneli (ICP), Arka Silecek K10trolü, Ön Cam Yıkayıcı, Cep Telef10u, Yolcu Anahtarı Işığı, GEM, Arka Silecek Motoru |
| 12 | 10 A | Isıtmalı aynalar, Arka buz çözücü anahtarı |
| 13 | 20A | Çakmak (varsa) |
| 14 | – | Kullanılmamış |
| 15 | 30A | Ön silecek motoru |
| 16 | 15A | Flaşör ve GEM güç kaynağı, ICP güç kaynağı, RCC bellek, küme |
| 17 | 15A | Fren lambası, Hız sabitleyici devre dışı bırakma anahtarı |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 20A | Güverte kapağı serbest bırakma solenoidi, röleyi kilitle / kilidini aç |
| 23 | 10 A | Hava yastığı modülü, PATS alıcı-verici |
| 24 | – | Kullanılmamış |
| 25 | 2A | PCM rölesi, yakıt pompası rölesi |
| 26 | 10 A | Aynalar, Elektrikli Anten, Darbe Sedye Modülü, Güverte Kapak Lambası, Pil Tasarrufu |
| 27 | 10 A | Göstergeler ve ışıklar, ICP, FFV verici, GEM |
| 28 | 10 A | Blower Motor Röle Bobini, EATC Mantığı, Su Birikintisi Lambaları |
| 29 | 15A | Otomatik lambalar, park lambaları, PWM, far anahtarı |
| 30 | 15A | Kornalar ve korna anahtarı, OBD II k10ektörü |
| 31 | – | Kullanılmamış |
| 32 | 10 A | ABS, DRL Röle Bobini, Hız K10trol Aktüatörü, Çekiş K10trol Anahtarı, AC Isıtıcı Seçim Anahtarı, Karışım Kapısı Aktüatörü, Fren Değiştirme Kilidi, Arka Buz Çözücü Röle Bobini |
| 33 | – | Kullanılmamış |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | 15A | Dönüş sinyalleri, Geri vites lambaları |
| 37 | 15A | Şanzıman konum anahtarı |
| 38 | 5A | GEM park nötr anahtarı |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | Sigorta bağlantı paneli |
| 2 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 3 | 60A** | Sigorta bağlantı paneli |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 40A** | Marş rölesi, K10tak anahtarı |
| 8 | – | Kullanılmamış |
| 9 | 40A** | Soğutma fanı rölesi |
| 10 | – | Kullanılmamış |
| 11 | 50A** | Arka buz çözme (sadece sedan) |
| 12 | – | Kullanılmamış |
| 13 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü Pompa Gücü |
| 14 | – | Kullanılmamış |
| 15 | 20A* | ABS modülünün elektrotu |
| 16 | 20A* | Yakıt pompası rölesi |
| 17 | 20A* | Hücre bağlantı noktası |
| 18 | 20A* | Priz |
| 19 | 15A* | Sağ far |
| 20 | – | Kullanılmamış |
| 21 | 15A* | Sol far |
| 22 | 10 A* | Debriyaj Rölesi A / C, PCM gücü canlı tutar |
| 23 | – | Marş rölesi |
| 24 | – | Fan rölesi |
| 25 | – | Silecek hız rölesi |
| 26 | 10 A* | Alternatör |
| 27 | 5A* | Arka k10trol ünitesi, Anten |
| 28 | 15A* | HEGO Sensör Şanzıman Vites Solenoidi, Kartuş Havalandırması, Klima Debriyaj Rölesi |
| 29 | – | Silecek rölesi |
| 30 | – | Yakıt pompası rölesi |
| 31 | – | PCM güç rölesi |
| 32 | – | Fan rölesi |
| 33 | – | Klima debriyaj rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
2004
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2004)
| Numara. | amper | Tanım |
|---|---|---|
| 14 | – | Kullanılmamış |
| 15 | 10 A | Sol far |
| 16 | 10 A | Kullanılmamış (yedek) |
| 17 | 15A | Fren lambası, Hız sabitleyici devre dışı bırakma anahtarı |
| 18 | 15A | Park lambaları, PWM (arka ışık), Otomatik lambalar |
| 19 | 10 A | Isıtmalı aynalar, Arka buz çözme uyarı ışığı |
| 20 | 10 A | Emniyet cihazları (hava yastığı modülü / OCS modülü) |
| 21 | 15A | İletim menzili sensörü (şanzıman konumu örneği) |
| 22 | 15A | Ön cam yıkama pompası, elektrokromatik ayna, pusula, grup (RUN / ACC), entegre k10trol paneli mantığı (ICP), arka silecek (yalnızca vag10), arka yıkayıcı (yalnızca vag10) |
| 23 | 30A | Ön silecek motoru |
| 24 | – | Kullanılmamış |
| 25 | 20A | Priz |
| 26 | 20A | Elektrikli kilitleme, bagaj kapağı (vag10) / bagaj (sedan) kilit açma |
| 27 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Hız k10trolü, Çekiş k10trolü, Vites değiştirme kilidi, A/C f10ksiy10 anahtarı (Yalnızca Manuel A/C), Sıcaklık karıştırma kapısı (Yalnızca Manuel A/C), Bobin buz çözme |
| 28 | 15A | Dönüş sinyalleri, Geri vites lambaları |
| 29 | 20A | çakmak |
| 1 | – | Aksesuar zamanlama rölesi |
| 2 | – | Bir k10tak rölesini k10trol eder |
| 3 | – | Fan motoru rölesi |
| 4 | – | Yanıp sönen röle |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 20A | Arka buz çözme ızgarası güç kaynağı (yalnızca vag10) / Arka buz çözme rölesi bobin güç kaynağı (yalnızca sal10) |
| 8 | 40 1 | Fan motoru |
| 9 | – | Arka buz çözme rölesi |
| 10 | 30A devre kesici | Elektrikli koltuklar, Gecikmeli aksesuarlar, Ayarlanabilir pedallar |
| 11 | 10 A | Sağ far |
| 12 | 15A | Kırmızı ışıklar |
| 13 | – | Kullanılmamış |
| 30 | 10 A | İç aydınlatma, Pil tasarrufu, Elektrikli aynalar, Bagaj lambası, Elektrikli anten (yalnızca vag10), Darbe gerdirme modülü (yalnızca vag10) |
| 31 | 10 A | Blower Motor Röle Bobini, Puddle Lamba Röle Bobini, Otomatik Elektr10ik Sıcaklık K10trolü (EATC) Mantığı |
| 32 | 10 A | Küme, Flex yakıt modülü, ICP mantığı, pasif hırsızlık önleme modülü (GEM gücü) |
| 33 | 15A | Acil durum flaşörü, küme gücü, ICP gücü, EATC |
| 34 | 5A | GEM mantığı |
| 35 | 10 A | arka ışık |
| 36 | 2A | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi, Yakıt Pompası Rölesi, Klima debriyajı |
| 37 | 25A | Otomatik lamba, gündüz yanan farlar (DRL), Geçiş için flaş, far örneği |
| 38 | 15A | Korna, teşhis k10nektörü (OBD II) |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2004)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | Sigorta bağlantı paneli |
| 2 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | 60A** | Sigorta bağlantı paneli |
| 4 | 10A devre kesici | Düşük hızlı soğutma fanı (GCC’de kullanılmaz) |
| 5 | 40A** | Fan |
| 6 | – | Kullanılmamış |
| 7 | 40A** | Marş rölesi, K10tak anahtarı |
| 8 | – | Kullanılmamış |
| 9 | 20A** (50A** tr GCC) | Soğutma fanı (yolcu tarafı) |
| 10 | 20A** | Soğutma fanı (sürücü tarafı) (GCC’de kullanılmaz) |
| 11 | 50A** | Arka buz çözme (sadece sedan) |
| 12 | – | Kullanılmamış |
| 13 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü Pompa Gücü |
| 14 | – | Kullanılmamış |
| 15 | 20A* | ABS modülünün elektrotu |
| 16 | 20A* | Yakıt pompası rölesi |
| 17 | 20A* | CD |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 10 A* | Debriyaj Rölesi A / C, PCM gücü canlı tutar |
| 23 | – | Marş rölesi |
| 24 | – | Fan rölesi |
| 25 | – | Silecek hız rölesi |
| 26 | 10 A* | Alternatör |
| 27 | 5A* | Arka k10trol ünitesi, Anten |
| 28 | 15A* | HEGO sensörü, vites solenoidi, kartuş havalandırması, A / C debriyaj rölesi |
| 29 | – | Silecek rölesi |
| 30 | – | Yakıt pompası rölesi |
| 31 | – | PCM güç rölesi |
| 32 | – | Fan rölesi |
| 33 | – | Klima debriyaj rölesi |
| * – Mini Sigortalar ** – Maxi CB Sigortalar – Devre kesici |
2005
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Aksesuar gecikme rölesi |
| 2 | – | Bir k10tak rölesini k10trol eder |
| 3 | – | Fan motoru rölesi |
| 4 | – | Yanıp sönen röle |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 20A | Arka buz çözme ızgarası güç kaynağı (yalnızca vag10) / Arka buz çözme rölesi bobin güç kaynağı (yalnızca sal10) |
| 8 | 40A | Fan motoru |
| 9 | – | Arka buz çözme rölesi |
| 10 | 30A devre kesici | Elektrikli koltuklar, Gecikmeli aksesuar, Ayarlanabilir pedallar |
| 11 | 10 A | Sağ far |
| 12 | 15A | Kırmızı ışıklar |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 10 A | Sol far |
| 16 | 10 A | Kullanılmamış (yedek) |
| 17 | 15A | Fren lambası, Hız sabitleyici devre dışı bırakma anahtarı |
| 18 | 15A | Park lambaları, PWM (arka ışık), Otomatik lambalar |
| 19 | 10 A | Isıtmalı aynalar, Arka buz çözücü anahtarı göstergesi |
| 20 | 10 A | Emniyet cihazları (hava yastığı modülü / OCS modülü) |
| 21 | 15A | İletim menzil sensörü (şanzıman konum anahtarı) |
| 22 | 15A | Ön cam yıkama pompası, elektrokromatik ayna, pusula, grup (RUN / ACC), entegre k10trol paneli mantığı (ICP), arka silecek (yalnızca vag10), arka yıkayıcı (yalnızca vag10) |
| 23 | 30A | Ön silecek motoru |
| 24 | – | Kullanılmamış |
| 25 | 20A | Priz |
| 26 | 20A | Elektrikli kilitleme, bagaj kapağı (vag10) / bagaj (sedan) kilit açma |
| 27 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Hız k10trolü, Çekiş k10trolü, Vites değiştirme kilidi, A/C f10ksiy10 anahtarı (Yalnızca Manuel A/C), Sıcaklık karıştırma kapısı (Yalnızca Manuel A/C), Bobin buz çözme |
| 28 | 15A | Dönüş sinyalleri, Geri vites lambaları |
| 29 | 20A | çakmak |
| 30 | 10 A | İç aydınlatma, Pil tasarrufu, Elektrikli aynalar, Bagaj lambası, Elektrikli anten (yalnızca vag10), Darbe gerdirme modülü (yalnızca vag10) |
| 31 | 10 A | Blower Motor Röle Bobini, Puddle Lamba Röle Bobini, Otomatik Elektr10ik Sıcaklık K10trolü (EATC) Mantığı |
| 32 | 10 A | Küme, Flex yakıt modülü, ICP mantığı, pasif hırsızlık önleme modülü (GEM gücü) |
| 33 | 15A | Acil durum flaşörü, küme gücü, ICP gücü, EATC |
| 34 | 5A | GEM mantığı |
| 35 | 10 A | arka ışık |
| 36 | 2A | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi, Yakıt Pompası Rölesi, Klima debriyajı |
| 37 | 25A | Otomatik lamba, gündüz yanan farlar (DRL), Geçiş için flaş, far anahtarı |
| 38 | 15A | Korna, teşhis k10nektörü (OBD ID |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | Sigorta bağlantı paneli |
| 2 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | 60A** | Sigorta bağlantı paneli |
| 4 | 10A devre kesici | Düşük hızlı soğutma fanı |
| 5 | 40A** | Fan |
| 6 | – | Kullanılmamış |
| 7 | 40A** | Marş rölesi, K10tak anahtarı |
| 8 | – | Kullanılmamış |
| 9 | 20A** | Soğutma fanı (yolcu tarafı) |
| 10 | 20A** | Soğutma fanı (sürücü tarafı) |
| 11 | 50A** | Arka buz çözme (sadece sedan) |
| 12 | – | Kullanılmamış |
| 13 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü Pompa Gücü |
| 14 | – | Kullanılmamış |
| 15 | 20A* | ABS modülünün elektrotu |
| 16 | 20A* | Yakıt pompası rölesi |
| 17 | 20A* | CD |
| 18 | 10A * (yalnızca Vulcan motoru) | Debriyaj Rölesi A / C, PCM gücü canlı tutar |
| 18 | – (Yalnızca Duratec motoru) | kullanılmayan güç |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 5A * (yalnızca Vulcan motoru) | Isıtmalı PCV valfi |
| 22 | 10A * (yalnızca Duratec motoru) | Debriyaj Rölesi A / C, PCM gücü canlı tutar |
| 23 | – | Marş rölesi |
| 24 | – | Fan rölesi |
| 25 | – | Silecek hız rölesi |
| 26 | 10 A* | Alternatör |
| 27 | 5A* | Arka k10trol ünitesi, Anten |
| 28 | 15A* | HEGO sensörü, vites solenoidi, kartuş havalandırması, A / C debriyaj rölesi |
| 29 | – | Silecek rölesi |
| 30 | – | Yakıt pompası rölesi |
| 31 | – | PCM güç rölesi |
| 32 | – | Fan rölesi |
| 33 | – | Klima debriyaj rölesi |
| * – Mini Sigortalar ** – Maxi CB Sigortalar – Devre kesici |
2006
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Aksesuar zamanlama rölesi |
| 2 | – | Bir k10tak rölesini k10trol eder |
| 3 | – | Fan motoru rölesi |
| 4 | – | Yanıp sönen röle |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 20 1 | Arka buz çözme rölesi bobini güç kaynağı |
| 8 | 40 1 | Fan motoru |
| 9 | – | Arka buz çözme rölesi |
| 10 | 30A devre kesici | Elektrikli koltuklar, gecikmeli aksesuar |
| 11 | 10 A | Sağ far |
| 12 | 15A | Kırmızı ışıklar |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 10 A | Sol far |
| 16 | 10 A | Kullanılmamış (yedek) |
| 17 | 15A | Fren lambası, Hız sabitleyici devre dışı bırakma anahtarı |
| 18 | 15A | Park lambaları, PWM (arka ışık), Otomatik lambalar |
| 19 | 10 A | Isıtmalı aynalar, Arka buz çözücü anahtarı göstergesi |
| 20 | 10 A | Emniyet cihazları (hava yastığı modülü / OCS modülü) |
| 21 | 15A | İletim menzil sensörü (şanzıman konum anahtarı) |
| 22 | 15A | Ön cam yıkama pompası, Küme (RUN / ACC), Entegre k10trol paneli mantığı (ICP), Elektrokromatik ayna |
| 23 | 30 1 | Ön silecek motoru |
| 24 | – | Kullanılmamış |
| 25 | 20 1 | Priz |
| 26 | 20 1 | Elektrikli kilitler, Bagaj açma |
| 27 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Hız k10trolü, Çekiş k10trolü, Vites değiştirme kilidi, A/C f10ksiy10 anahtarı (Yalnızca Manuel A/C), Sıcaklık karıştırma kapısı (Yalnızca Manuel A/C), Bobin buz çözme |
| 28 | 15A | Dönüş sinyalleri, Geri vites lambaları |
| 29 | 20 1 | çakmak |
| 30 | 10 A | İç aydınlatma, Pil tasarrufu, Elektrikli aynalar, Bagaj lambası, Torpido gözü ışığı |
| 31 | 10 A | Blower Motor Röle Bobini, Otomatik Elektr10ik Sıcaklık K10trol (EATC) Mantığı |
| 32 | 10 A | Küme, Esnek yakıt modülü, ICP mantığı, pasif hırsızlık önleme modülü (GEM gücü), pusula |
| 33 | 15A | Acil durum flaşörü, küme gücü, ICP gücü, EATC |
| 34 | 5A | GEM mantığı |
| 35 | 10 A | Arka ışık, Küllük ışığı |
| 36 | 2A | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi, Yakıt Pompası Rölesi, Klima debriyajı |
| 37 | 25A | Otomatik lamba, gündüz yanan farlar (DRL), Geçiş için flaş, far anahtarı |
| 38 | 15A | Korna, teşhis k10nektörü (OBD II) |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | Sigorta bağlantı paneli |
| 2 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | 60A** | Sigorta bağlantı paneli |
| 4 | 10A devre kesici | Düşük hızlı soğutma fanı |
| 5 | 40A** | Soğutma fanı (ana) |
| 6 | – | Kullanılmamış |
| 7 | 40A** | Marş rölesi, K10tak anahtarı |
| 8 | – | Kullanılmamış |
| 9 | 20A** | Soğutma fanı (yolcu tarafı) |
| 10 | 20A** | Soğutma fanı (sürücü tarafı) |
| 11 | 50A** | Arka buz çözme |
| 12 | – | Kullanılmamış |
| 13 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü Pompa Gücü |
| 14 | – | Kullanılmamış |
| 15 | 20A* | ABS modülünün elektrotu |
| 16 | 20A* | Yakıt pompası rölesi |
| 17 | 20A* | CD |
| 18 | 10 A* | Debriyaj Rölesi A / C, PCM gücü canlı tutar |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 5A* | Isıtmalı PCV valfi |
| 23 | – | Marş rölesi |
| 24 | – | Fan rölesi |
| 25 | – | Silecek hız rölesi |
| 26 | 10 A* | Alternatör |
| 27 | 5A* | Arka k10trol ünitesi |
| 28 | 15A* | HEGO Sensörü, Vites Solenoidi, Klima Debriyaj Rölesi, Kartuş Havalandırması |
| 29 | – | Silecek rölesi |
| 30 | – | Yakıt pompası rölesi |
| 31 | – | PCM güç rölesi |
| 32 | – | Fan rölesi |
| 33 | – | Klima debriyaj rölesi |
| * – Mini Sigortalar ** – Maxi CB Sigortalar – Devre kesici |
2007
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Aksesuar zamanlama rölesi |
| 2 | – | Bir k10tak rölesini k10trol eder |
| 3 | – | Fan motoru rölesi |
| 4 | – | Yanıp sönen röle |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 20A | Arka buz çözme rölesi bobini güç kaynağı |
| 8 | 40A | Fan motoru |
| 9 | – | Arka buz çözme rölesi |
| 10 | 30A devre kesici | Elektrikli koltuklar, gecikmeli aksesuar |
| 11 | 10 A | Sol far |
| 12 | 15A | Kırmızı ışıklar |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 10 A | Sağ far |
| 16 | 10 A | Kullanılmamış (yedek) |
| 17 | 15A | Fren lambası, Hız sabitleyici devre dışı bırakma anahtarı |
| 18 | 15A | Park lambaları, PWM (arka ışık), Otomatik lambalar |
| 19 | 10 A | Isıtmalı aynalar, Arka buz çözücü anahtarı göstergesi |
| 20 | 10 A | Emniyet cihazları (hava yastığı modülü / OCS modülü) |
| 21 | 15A | İletim menzil sensörü (şanzıman konum anahtarı) |
| 22 | 15A | Ön cam yıkama pompası, Küme (RUN / ACC), Entegre k10trol paneli mantığı (1CP), Elektrokromatik ayna |
| 23 | 30A | Ön silecek motoru |
| 24 | – | Kullanılmamış |
| 25 | 20 1 | Priz |
| 26 | 20 1 | Elektrikli kilitler, Bagaj açma |
| 27 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Hız k10trolü, Çekiş k10trolü, Vites değiştirme kilidi, A/C f10ksiy10 anahtarı (Yalnızca Manuel A/C), Sıcaklık karıştırma kapısı (Yalnızca Manuel A/C), Bobin buz çözme |
| 28 | 15A | urn sinyalleri, geri vites lambaları |
| 29 | 20A | çakmak |
| 30 | 10 A | İç aydınlatma, Pil tasarrufu, Elektrikli aynalar, Bagaj lambası, Torpido gözü ışığı |
| 31 | 10 A | Blower Motor Röle Bobini, Otomatik Elektr10ik Sıcaklık K10trol (EATC) Mantığı |
| 32 | 10 A | Küme, Esnek yakıt modülü, ICP mantığı, pasif hırsızlık önleme modülü (GEM gücü), pusula |
| 33 | 15A | Acil durum flaşörü, küme gücü, ICP gücü, EATC |
| 34 | 5A | GEM mantığı |
| 35 | 10 A | Arka ışık, Küllük ışığı |
| 36 | 2A | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi, Yakıt Pompası Rölesi, Klima debriyajı |
| 37 | 25A | Otomatik lamba, gündüz yanan farlar (DRL), Geçiş için flaş, far anahtarı |
| 38 | 15A | Korna, teşhis k10nektörü (OBD II) |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | Sigorta bağlantı paneli |
| 2 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | 60A** | Sigorta bağlantı paneli |
| 4 | 10A devre kesici | Düşük hızlı soğutma fanı |
| 5 | 40A** | Soğutma fanı (ana) |
| 6 | – | Kullanılmamış |
| 7 | 40A** | Marş rölesi, K10tak anahtarı |
| 8 | – | Kullanılmamış |
| 9 | 20A** | Soğutma fanı (yolcu tarafı) |
| 10 | 20A** | Soğutma fanı (sürücü tarafı) |
| 11 | 50A** | Arka buz çözme |
| 12 | – | Kullanılmamış |
| 13 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü Pompa Gücü |
| 14 | – | Kullanılmamış |
| 15 | 20A* | ABS modülünün elektrotu |
| 16 | 20A* | Yakıt pompası rölesi |
| 17 | 20A* | CD |
| 18 | 10 A* | Debriyaj Rölesi A / C, PCM gücü canlı tutar |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 5A* | Isıtmalı PCV valfi |
| 23 | – | Marş rölesi |
| 24 | – | Fan rölesi |
| 25 | – | Silecek hız rölesi |
| 26 | 10 A* | Alternatör |
| 27 | 5A* | Arka k10trol ünitesi |
| 28 | 15A* | HEGO Sensörü, Vites Solenoidi, Klima Debriyaj Rölesi, Kartuş Havalandırması |
| 29 | – | Silecek rölesi |
| 30 | – | Yakıt pompası rölesi |
| 31 | – | PCM güç rölesi |
| 32 | – | Fan rölesi |
| 33 | – | Klima debriyaj rölesi |
| * – Mini Sigortalar ** – Maxi CB Sigortalar – Devre kesici |
