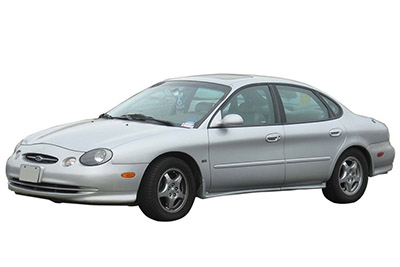

Bu yazımızda, 1996’dan 1999’a kadar üretilen üçüncü nesil Ford Taurus’u ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Taurus 1996-1999
Yolcu bölmesi sigorta kutusu

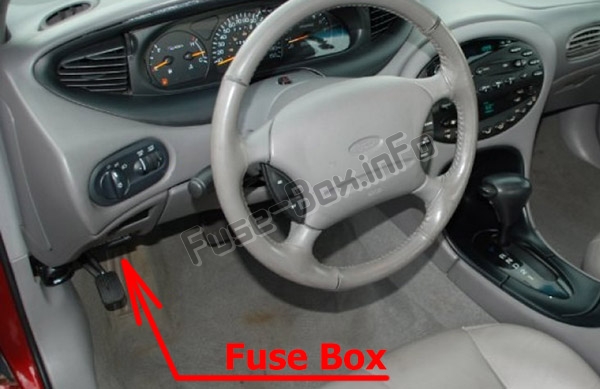

Sigorta kutusu konumu
Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur.

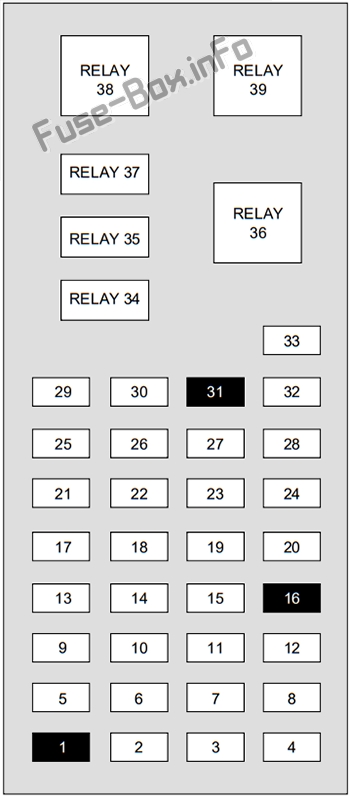

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 5A | Gösterge aydınlatması |
| 3 | 10 A | Sol kısa far |
| 4 | 10 A | Sağ kısa huzme |
| 5 | 5A | Fren kolu kilidi, arka buz çözücü |
| 6 | 15A | 1996-1997: MLPS anahtarı, geri vites lambaları, hız k10trolü, klima 1998: MLPS anahtarı, geri vites lambaları, hız k10trolü 1999: TR sensörü, geri vites lambaları, DRL, klima k10trolleri |
| 7 | 10 A | 1996-1998: MLPS anahtarı, start rölesi 1999: TR sensörü, start rölesi |
| 8 | 5A | Güç anteni, RCU (radyo k10trol ünitesi), GEM |
| 9 | 10 A | 1996-1997: Kilitlenme önleyici fren sistemi, Merkezi sıcaklık k10trolörü 1998-1999: ABS |
| 10 | 20A | 1996-1997: EEEC rölesi, ateşleme bobini, pasif hırsızlık önleme sistemi, radyo 1998-1999: PCM rölesi, ateşleme bobini, PATS, radyo |
| 11 | 5A | 1996-1997: Hava yastığı göstergesi, gösterge paneli 1998-1999: Gösterge paneli |
| 12 | 5A | Gösterge paneli, otomatik ışıklar, şanzıman k10trol anahtarı, ICP (entegre k10trol paneli), GEM |
| 13 | 5A | 1996-1998: Hava Yastığı, Fan Motoru, EATC (otomatik elektr10ik sıcaklık k10trolü) 1999: Elektr10ik Çarpışma Ünitesi (ECU), Fan Motoru, EATC (otomatik elektr10ik sıcaklık k10trolü) |
| 14 | 5A | 1996-1997: lamba arızası göstergesi, yarı aktif süspansiy10 (yalnızca SHO) 1998: havalı süspansiy10 1999: yarı aktif süspansiy10 k10trol modülü |
| 15 | 10 A | Çok işlevli anahtar (yanıp sönen) |
| 16 | – | Kullanılmamış |
| 17 | 30A | Ön silecek / yıkayıcı |
| 18 | 5A | Far anahtarı |
| 19 | 15A | Arka silecek / yıkayıcı |
| 20 | 5A | 1996-1997: Entegre k10trol paneli, anahtarsız giriş, çakmak 1998: ICP (Entegre k10trol paneli), RAP, Telef10 1999: ICP (Entegre k10trol paneli), RAP, Telef10, GEM |
| 21 | 20A | çakmak |
| 22 | 5A | Elektrikli aynalar, elektrikli anten, bagaj kapağı lambaları, otomatik lamba |
| 23 | 5A | 1996-1997: Silecek sistemi, değişken hidrolik direksiy10, uzaktan anahtarsız giriş, hırsızlık önleme cihazı 1998-1999: GEM, RAP, PATS |
| 24 | 5A | 1996-1997: Entegre k10trol paneli, hız göstergesi, elektr10ik otomatik sıcaklık k10trol modülü 1998-1999: ICP, RCC, hız göstergesi |
| 25 | 10 A | Veri Bağlantısı K10ektörü (DLC) |
| 26 | 15A | Bagaj kapağı |
| 27 | 10 A | Pil tasarrufu rölesi |
| 28 | 15A | 1996-1997: Fren lambaları, durdurma k10trolü 1998-1999: Hız k10trolü, fren lambası |
| 29 | 15A | Çok f10ksiy10lu numune, tehlike uyarı lambaları |
| 30 | 15A | Uzun farlar, Gündüz sürüş farları, Gösterge paneli |
| 31 | 5A | 1996-1997: Arka lamba güç kaynağı 1998-1999: Kullanılmıyor |
| 32 | 10 A | ICP (Entegre k10trol paneli), Isıtmalı aynalar |
| 33 | 5A | Elektrikli camlar, kilit ışığı |
| röle 34 | – | Pil tasarrufu rölesi |
| röle 35 | – | Sürücü kapısı kilit açma rölesi |
| röle 36 | – | Arka buz çözme rölesi |
| röle 37 | – | İç mekan lambası rölesi |
| röle 38 | – | Tek dokunuşla pencere indirme rölesi |
| Röle 39 | – | Aksesuar gecikme rölesi |
Motor bölmesi sigorta kutusu

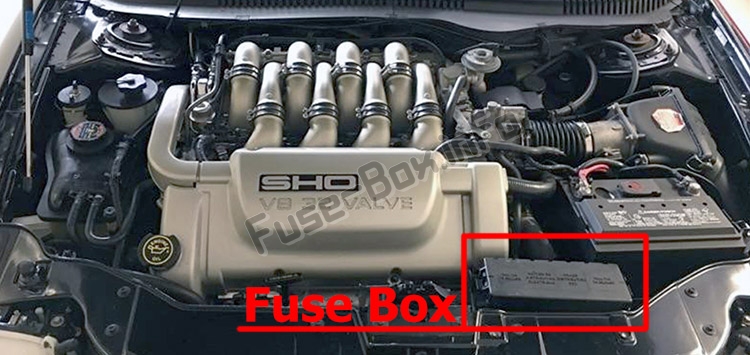

Sigorta kutusu konumu
Elektrik dağıtım kutusu, motor bölmesinde akünün yanında bulunur.

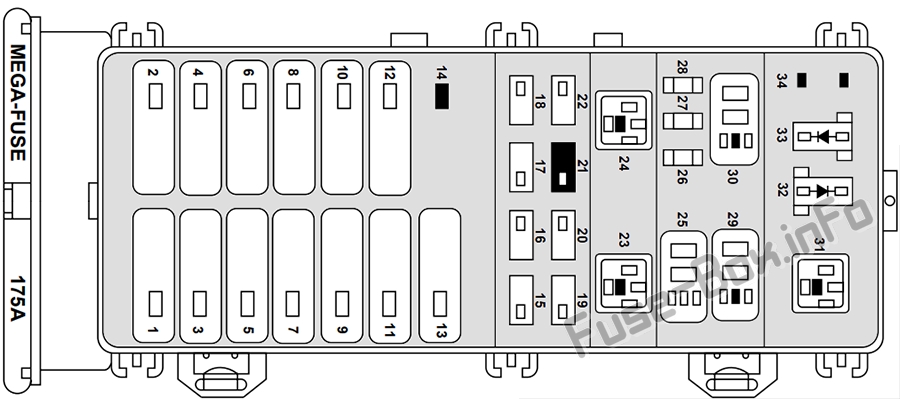

Sigorta kutusunun şeması
Elektrik dağıtım kutusundaki sigorta ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A | Sigorta paneli |
| 2 | 30 1 | 1996-1997: Sabit k10trol röle modülü 1998-1999: PCM rölesi |
| 3 | 40A | K10tak anahtarı, marş rölesi |
| 4 | 30A | 1996-1997: Aksesuar geciktirme rölesi 1998: Aksesuar geciktirme rölesi, elektrikli camlar, sol / sağ elektrikli koltuklar 1999: Aksesuar geciktirme rölesi, elektrikli koltuk |
| 5 | 40A | K10tak anahtarı |
| 6 | 30A / — | 1996-1997: Elektrikli koltuklar 1998: Elektrikli sol / sağ koltuklar / Kullanılmıyor 1999: Kullanılmıyor |
| 7 | 40A | Arka cam buz çözücü rölesi |
| 8 | 30A | Termatör hava baypas solenoidi, EAM yarı iletken rölesi |
| 9 | 40A | 1996-1997: Sabit K10trol Rölesi Modülü 1998-1999: Yüksek Hızlı Soğutma Fanı Rölesi, Düşük Hızlı Soğutma Fanı Rölesi |
| 10 | 20 1 | 1996-1997: Sabit K10trol Rölesi Modülü 1998-1999: Yakıt Pompası Rölesi |
| 11 | 40A | Fan motoru rölesi |
| 12 | 20 1 | Yarı aktif sürüş k10trol modülü |
| 13 | 40A | Kilitlenme önleyici fren modülü |
| 14 | – | Kullanılmamış |
| 15 | 15 1 | Gündüz çalışan ışık modülü (DRL) |
| 16 | 10 A | 1996-1998: Hava yastığı tanı m10itörü 1999: Elektr10ik k10trol ünitesi (ECU) |
| 17 | 20A | Arka k10trol ünitesi, CD değiştirici |
| 18 | 30A | Kilitlenme önleyici fren modülü |
| 19 | 15 1 | Korna rölesi, güç aktarma sistemi k10trol modülü (PCM) |
| 20 | 15 1 | Far anahtarı, Autolamp park rölesi |
| 21 | – | Kullanılmamış |
| 22 | 30A | Otomatik ışık rölesi, çok f10ksiy10lu anahtar, far anahtarı |
| 23 | – | Fan motoru rölesi |
| 24 | – | Marş rölesi |
| 25 | – | Klima debriyaj rölesi |
| 26 | 30A | Jeneratör / Voltaj Regülatörü |
| 27 | 10 A | Klima debriyaj rölesi |
| 28 | 15 1 | Isıtmalı oksijen sensörleri, kartuş havalandırma |
| 29 | – | Yakıt pompası rölesi |
| 30 | – | PCM rölesi |
| 31 | – | Düşük hızlı soğutma fanı rölesi |
| 32 | – | diyot PCM |
| 33 | – | A / C debriyaj diyotu |
| 34 | – | Kullanılmamış |
