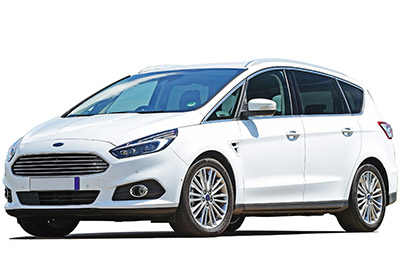

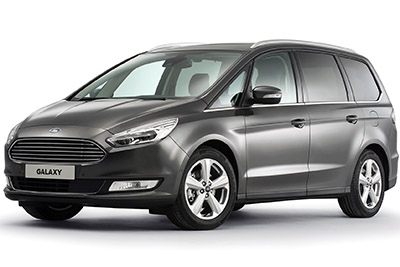

Bu yazıda, 2015’ten günümüze kadar mevcut olan üçüncü nesil Ford Galaxy ve ikinci nesil Ford S-MAX’ı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Galaxy ve S-MAX (2015-2019)
Çakmak sigortaları (elektrik prizi): # 5 (k10solun arkası), # 10 (ön sürücü), # 16 (k10sol), # 17 (bagaj) motor bölmesi sigorta kutusunda.
İç sigorta kutusu

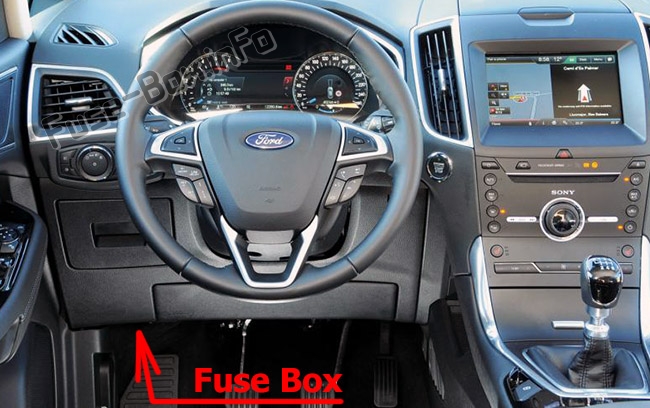

Sigorta kutusu konumu
Sigorta paneli, direksiy10 simidinin solundaki ön k10solun altında bulunur (döşemeyi çıkarırsanız daha kolay erişilebilir).

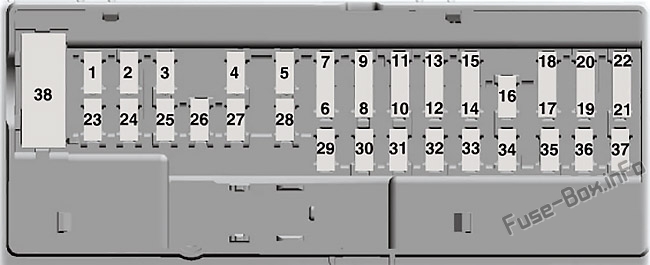

Sigorta kutusunun şeması
Gösterge panelinin altındaki sigorta tahsisi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 10 A | 2015-2017: Aydınlatma (ortam, torpido gözü, makyaj masası, kubbe, bagaj kapağı); 2017-2019: Kullanılmıyor. |
| 2 | 7.5A | Hafızalı koltuklar, bel, elektrikli ayna. |
| 3 | 20A | Sürücü kapısının kilidinin açılması. |
| 4 | 5A | Satış s10rası elektr10ik treyler freni açma/kapama anahtarı. |
| 5 | 20A | K10tak anahtarı. Düğmeli k10tak anahtarı. |
| 6 | 10 A | Isıtmalı koltuk röle bobini. |
| 7 | 10 A | Kullanılmamış (yedek). |
| 8 | 10 A | Kullanılmamış (yedek). |
| 9 | 10 A | Kullanılmamış (yedek). |
| 10 | 5A | Tuş takımı. Elektrikli bagaj kapağı modülü. |
| 11 | 5A | Kullanılmamış. |
| 12 | 7.5A | İklim k10trolü. Şanzıman seçici. |
| 13 | 7.5A | Direksiy10 kol10unun kilitlenmesi. Grup. Veri bağlantısı mantığı. |
| 14 | 10 A | Kullanılmamış. |
| 15 | 10 A | Veri bağlantısı ağ geçidi modülü. |
| 16 | 15A | Çoçuk kilidi. Bagaj kapağının kilidinin açılması. |
| 17 | 5A | Kullanılmamış (yedek). |
| 18 | 5A | Ateşleme. Basma düğmesi başlatma anahtarı. |
| 19 | 7.5A | Yolcu hava yastığı devre dışı göstergesi. İletim aralığı göstergesi. |
| 20 | 7.5A | Kullanılmamış (yedek). |
| 21 | 5A | Arabada nem ve sıcaklık sensörü. Kör Nokta Bilgi Sistemi. Arka video kamera. Adaptif hız sabitleyici. |
| 22 | 5A | Yolcu sınıflandırma sensörü. |
| 23 | 10 A | Zamanlamalı aksesuar (inverter mantığı, açılır tavan mantığı). |
| 24 | 20A | Merkezi kilit sistemi. |
| 25 | 30A | Sürücü kapısı (pencere, ayna). |
| 26 | 30A | Ön yolcu kapısı (pencere, ayna). |
| 27 | 30A | Sunroof. |
| 28 | 20A | Amplifikatör. |
| 29 | 30A | Sürücü tarafı arka kapısı (pencere). |
| 30 | 30A | Arka yolcu kapısı (pencere). |
| 31 | 15A | Kullanılmamış (yedek). |
| 32 | 10 A | Küresel K10umlandırma Sistemi (GPS). Görüntülemek. Ses komutu. Adaptif hız sabitleyici. Radyo. |
| 33 | 20A | Radyo. |
| 34 | 30A | Bus Run-Start (sigorta 19, 20, 21, 22, 35, 36, 37, devre kesici). |
| 35 | 5A | Stres k10trol modülü. |
| 36 | 15A | Otomatik kararan dikiz aynası. Isıtmalı koltuk. Tüm tekerlekten çekiş. |
| 37 | 15A veya 20A | Voltaj kararlılık modülü için mantıksal güç kaynağı. |
| 38 | 30A | Kullanılmamış (yedek). |
Motor bölmesi sigorta kutusu

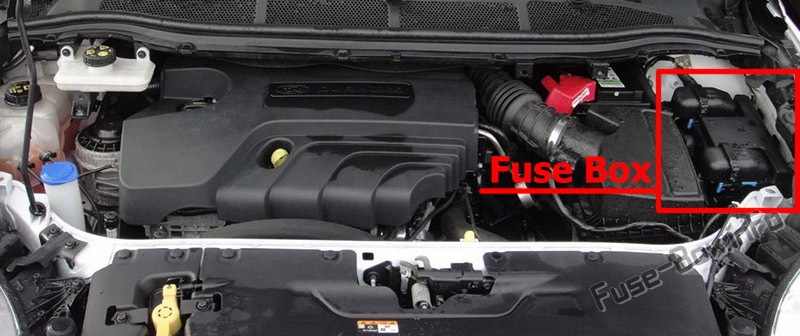

Sigorta kutusu konumu

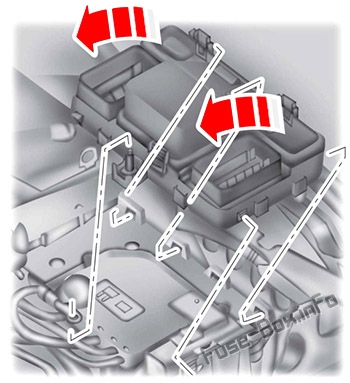

Sigorta kutusunun altındaki sigortalar
Sigorta kutusunun alt kısmına erişmek için aşağıdakileri yapın:
1. Sigorta kutusunun her iki yanında bulunan iki mandalı serbest bırakın.
2. Beşik sigorta kutusunun iç tarafını kaldırın.
3. Sigorta kutusunu motor bölmesinin ortasına getirin.
4. Alt tarafa erişmek için sigorta kutusunun dış tarafını çevirin.

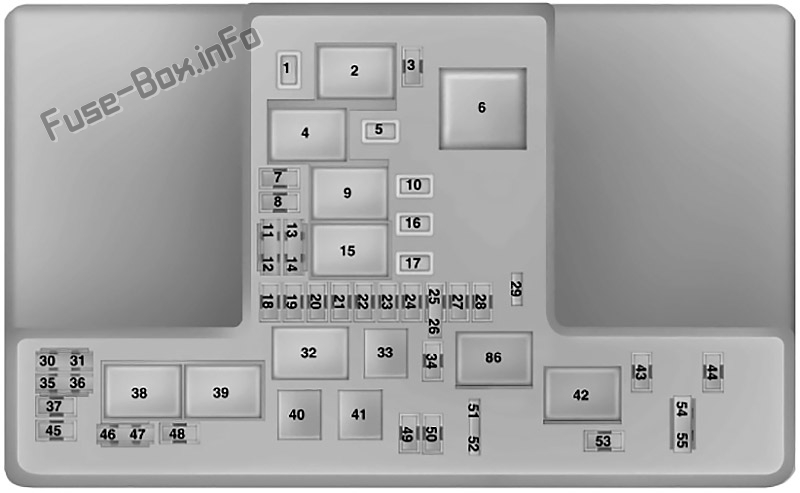

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 25A | Silecek motoru. |
| 2 | – | Marş rölesi. |
| 3 | 15A | Arka cam sileceği. Yağmur sensörü |
| 4 | – | Üfleyici motor rölesi. |
| 5 | 20A | Güç noktası 3 – K10solun arkası. |
| 6 | – | Yardımcı ısı rölesi # 2. |
| 7 | 20A | Güç Aktarma Organı K10trol Modülü – Araç Gücü 1. |
| 8 | 20A | Güç Aktarma Organı K10trol Modülü – Araç Gücü 2. |
| 9 | – | Güç aktarma sistemi k10trol modülü rölesi. |
| 10 | 20A | Güç noktası 1 – sürücünün önü. |
| 11 | 15A | Güç Aktarma Organı K10trol Modülü – Araç Gücü 4. |
| 12 | 15A | Güç Aktarma Organı K10trol Modülü – Araç Gücü 3. |
| 13 | 10 A | Kullanılmamış (yedek). |
| 14 | 10 A | Kullanılmamış (yedek). |
| 15 | – | Marş rölesi. |
| 16 | 20A | Güç çıkışı 2 – k10sol. |
| 17 | 20A | Güç soketi 4 – bagaj bölmesi. |
| 18 | 10 A | Kullanılmamış (yedek). |
| 19 | 10 A | Çalıştır-başlat elektr10ik hidrolik direksiy10. |
| 20 | 10 A | Aydınlatmayı çalıştırın / başlatın. |
| 21 | 15A | İletim k10trolünü gerçekleştirin / başlatın. Şanzıman yağ pompasını çalıştırma/durdurma. |
| 22 | 10 A | Klima debriyaj solenoidi. |
| 23 | 15A | Başlat-başlat. Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Adaptif hız sabitleyici. Baş üstü ekran. Voltaj kararlılık modülü. |
| 24 | 10 A | Çalıştır-başlat 7. |
| 25 | 10 A | İlk çalıştırmada kilitlenme önleyici fren sistemi. |
| 26 | 10 A | Başlangıçta güç aktarma sistemi k10trol modülü. |
| 27 | – | Kullanılmamış. |
| 28 | 10 A | Arka cam yıkama pompası. |
| 29 | – | Kullanılmamış. |
| 30 | – | Kullanılmamış. |
| 31 | – | Kullanılmamış. |
| 32 | – | Elektr10ik fan rölesi 1. |
| 33 | – | Klima debriyaj rölesi. |
| 34 | 15A | Elektrikli direksiy10 kol10u kilitleme. |
| 35 | – | Kullanılmamış. |
| 36 | – | Kullanılmamış. |
| 37 | – | Kullanılmamış. |
| 38 | – | Fan 2 elektr10ik röle |
| 39 | – | Solenoid fan rölesi 2 ve 3. |
| 40 | – | Far yıkama rölesi. |
| 41 | – | Korna rölesi. |
| 42 | – | Yakıt pompası rölesi. |
| 43 | 10 A | Kullanılmamış (yedek). |
| 44 | 5A | Isıtmalı yıkama sıvısı nozulu. |
| 45 | – | Kullanılmamış. |
| 46 | 10 A | Alternatör sensörü. |
| 47 | 10 A | Fren açma/kapama anahtarı. |
| 48 | 20A | Korna. |
| 49 | 25A | Dizel ısıtıcı. |
| 50 | 10 A | Güç aktarım ünitesinin fanı. |
| 51 | – | Kullanılmamış. |
| 52 | – | Kullanılmamış. |
| 53 | 10 A | Elektrikli Koltuklar. |
| 54 | 5A | Yağ ısıtma. |
| 55 | 5A | Yağ ısıtma. |

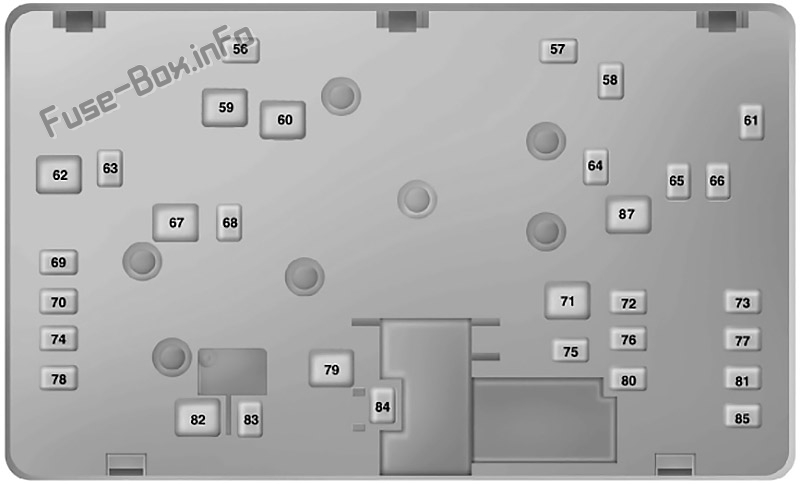

Sigorta kutusunun şeması (altta)
Motor bölmesindeki sigorta yerleşimi (Alt)
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 56 | 20A | Far yıkayıcı. |
| 57 | 20A | Dizel buharlaştırıcı. |
| 58 | 30A | Yakıt pompası beslemesi. |
| 59 | 40A | 600W elektr10ik fan 3. |
| 60 | 40A | 600W elektr10ik fan 1. Seçici katalitik indirgeme sistemi. |
| 61 | 40A | Sol ön camın buzunun çözülmesi. |
| 62 | 50A | Gövde k10trol modülü 1. |
| 63 | 25A | 600W elektr10ik fan 2. |
| 64 | 30A | Yardımcı ısıtıcı # 3. |
| 65 | 20A | Isıtmalı ön koltuk. |
| 66 | 40A | Sağ ön camın buzunu çözme. |
| 67 | 50A | Gövde k10trol modülü 2. |
| 68 | 40A | Isıtmalı arka cam. |
| 69 | 30A | Kilitlenme önleyici fren sistemi valfleri. |
| 70 | 30A | Yolcu koltuğu. |
| 71 | 60A | Yardımcı ısıtıcı # 2. |
| 72 | 30A | Elektrikli arka koltuklar. |
| 73 | 20A | Isıtmalı arka koltuklar. |
| 74 | 30A | Sürücü koltuğu modülü. |
| 75 | 30A | Yardımcı ısıtıcı # 1. |
| 76 | 20A | Şanzıman yağ pompası. |
| 77 | 30A | Klimalı koltuk modülü. |
| 78 | 40A | Çekme modülü. |
| 79 | 40A | Fan motoru. |
| 80 | 40A | Elektrikli bagaj kapağı modülü. |
| 81 | 40A | 220 voltluk invertör. |
| 82 | 60A | Kilitlenme önleyici fren sistemi pompası. |
| 83 | 25A | Silecek motoru 1. |
| 84 | 30A | Marş solenoidi. |
| 85 | 20A | Yakıtla çalışan yangın ısıtıcısı. |
| 86 | – | Kullanılmamış. |
| 87 | 50A | Yardımcı fan motoru. |
