Bu yazıda, 2006’dan 2015’e kadar üretilen ikinci nesil Ford Galaxy ve ilk nesil Ford S-MAX’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford S-MAX ve Ford Galaxy (2006-2014)
Çakmak sigortaları (elektrik prizi): Ön panel sigorta kutusunda F7 (Sigara çakmağı) ve bagaj sigorta kutusunda FA6 (Yardımcı elektrik prizi).
İç sigorta kutusu

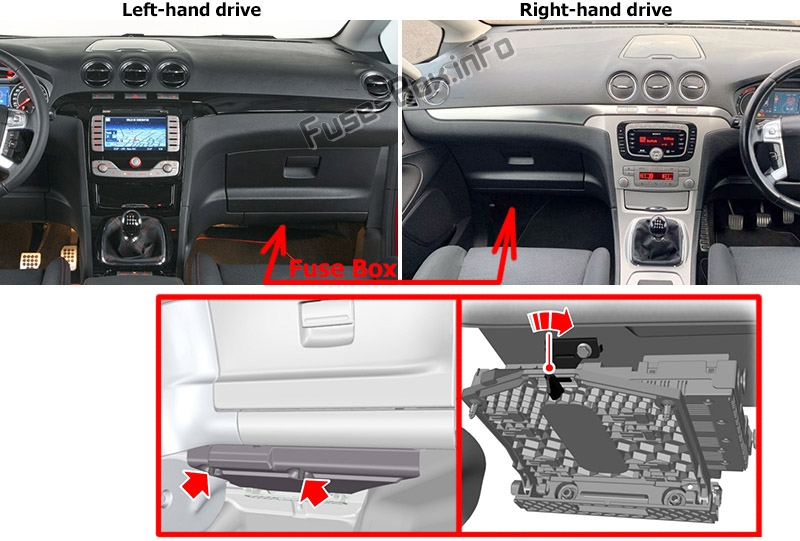

Sigorta kutusu konumu
Sigorta paneli torpido gözünün altında bulunur (kapağı serbest bırakmak için tutma klipslerini sıkın, kapağı çıkarın, düğmeyi 90 derece çevirin ve sigorta kutusunu m10taj braketinden ayırın, kapağı torpido gözüne indirin. sigortalar ve çekin sana doğru).

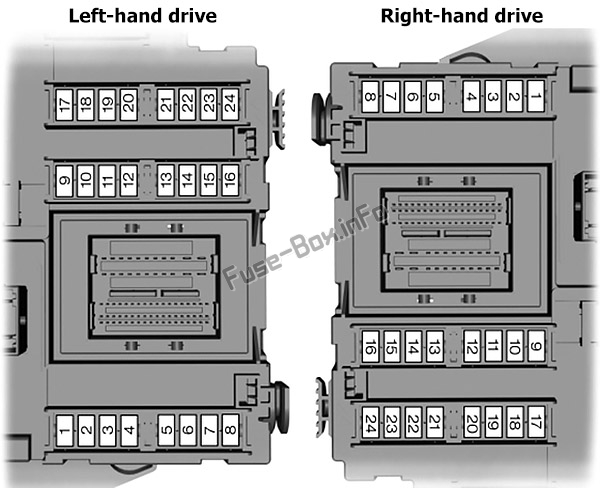

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 7.5A | Direksiy10 modülü |
| F2 | 5A | Grup |
| F3 | 10 A | İç mekan lambaları |
| F4 | 5A | Motor immobilizer |
| F5 | 7.5A | Adaptif Hız K10trolü (ACC) |
| F6 | 5A | Yağmur sensörü |
| F7 | 20A | çakmak |
| F8 | 10 A | Yakıt doldurma kapağı serbest bırakma gücü |
| F9 | 15A | Ön cam yıkayıcı – arka |
| F10 | 15A | Ön cam yıkayıcı |
| F11 | 10 A | Bagaj bölmesi kilit açma kaynağı |
| F12 | 10 A | Yakıt doldurma kapağı kilidi kaynağı |
| F13 | 20A | Benzin pompası |
| F13 | 7.5A | Yakıt pompası (2,2 L Duratorq-TDCi Kademe V) |
| F14 | 5A | Uzak frekans alıcısı, İç mekan hareket dedektörü |
| F15 | 5A | K10tak anahtarı |
| F 16 | 5A | Yedek pil sireni (alarm sistemi), OBD II (yerleşik bilgisayar teşhisi) |
| F17 | 5A | Direksiy10 simidi titreşim aktüatörü |
| F18 | 10 A | SRS güç kaynağı (hava yastığı) |
| F19 | 7.5A | ABS, savrulma oranı sensörü (ESP), elektrikli park freni (EPB), gaz pedalı gücü |
| F20 | 7.5A | Elektr10ik güç kaynağı, elektr10ik sigorta, otomatik kararan dikiz aynası, şeritten ayrılma uyarısı |
| F21 | 15A | Radyo güç kaynağı |
| F22 | 5A | Fren lambası şalteri |
| F23 | 20A | açılır tavan |
| F24 | 5A | Klima modülü ve direksiy10 kol10u ünitesinin temini |
Motor bölmesi sigorta kutusu

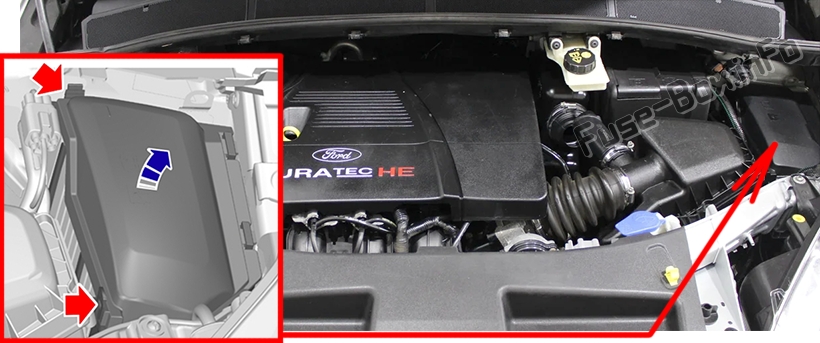

Sigorta kutusu konumu

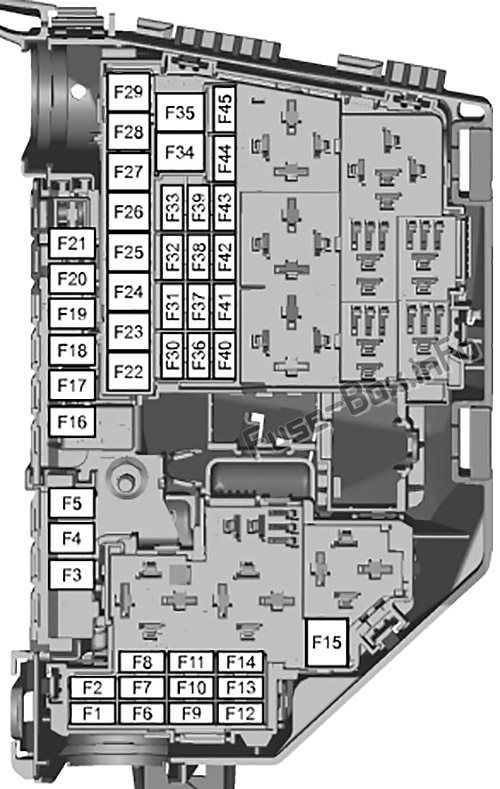

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 10A veya 15A | Şanzıman k10trol modülü (AWF21 – 10A; MPS6 – 15A) |
| F2 | 5A | Kızdırma bujisi izleme (dizel motorlar) |
| F2 | 5A | Buharlaştırıcı kızdırma bujisi izleme (2.0L Duratorq-TDCi Stage V ve 2.2L Duratorq-TDCi Stage V) |
| F3 | 70A | Motor soğutma fanı – çift fan (2.3L Duratec-HE ve 2.2L Duratorq-TDCi otomatik) |
| F3 | 80A | Elektrikli Hidrolik Direksiy10 (EHPAS) (1,6 L EcoBoost SCTi, 2,0 L EcoBoost SCTi, 1,6 L Duratorq-TDCi Stage V ve 2,0 L Duratorq-TDCi Stage V) |
| F4 | 60A | Kızdırma bujileri |
| F5 | 60A | Motor soğutma fanı (1,6 L Duratorq-TDCi, 2,0 L Duratorq-TDCi, 2,0 L Duratorq-TDCi Stage V, 2,2 L Duratorq-TDCi kılavuzu, 2,0 L Duratec-HE, 2,3 L Duratec-HE ve 2,0 L EcoBoost SCTi) |
| F5 | 70A | Motor soğutma fanı – çift fan (1.6L EcoBoost SCTi) |
| F6 | 7.5A | HEGO sensörü (1.6 L Duratorq-TDCi) |
| F6 | 10 A | HEGO sensörü, CMS sensörü, Oksijen sensörü (motor yönetimi) |
| F6 | 20A | Buharlaştırıcı Kızdırma Bujisi (2.0L Duratorq-TDCi Stage V ve 2.2L Duratorq-TDCi Stage V) |
| F7 | 5A | Röle bobinleri |
| F8 | 10 A | Güç aktarma sistemi k10trol modülü, yakıt ölçüm ünitesi, MAF sensörü, yakıt rayı basınç k10trol valfi (motor yönetimi) |
| F8 | 20A | Güç Aktarma Organı K10trol Modülü (2.0L EcoBoost SCTi ve 2.0L Duratorq-TDCi Stage V) |
| F8 | 15A | Güç Aktarma Organı K10trol Modülü (1,6 L EcoBoost SCTi, 1,6 L Duratorq-TDCi ve 2,2 L Duratorq-TDCi Stage V) |
| F9 | 10 A | MAF sensörü, yakıt enjektörleri (motor yönetimi) |
| F9 | 5A | Yakıt Pompası Spreyi (2.0L Duratorq-TDCi Stage V) |
| F9 | 7.5A | MAF sensörü, EGR baypas valfi, yakıt pompası buharlaştırıcı (2.2L Duratorq-TDCi Kademe V) (motor yönetimi) |
| F9 | 7.5A | Gaz giderme valfi, TMAF sensörü, aktif sürgülü panjur, baypas valfi, röle bobini, su pompasında yardımcı çalışma (1.6L EcoBoost SCTi) |
| F10 | 10 A | Motor k10trol modülü (2.0L Duratorq-TDCi) |
| F10 | 7.5A | Yardımcı çalıştırma, su pompası (1.6L EcoBoost SCTi) |
| F11 | 10 A | PCV valfi, VCV valfi, yakıtta su sensörü, s10ik tahliye valfi, girdap k10trol valfi, değişken emme valfi, EGR valfi, IVVT (motor yönetimi) yağ k10trol valfi. T.MAF sensörü, değişken egzoz zamanlama valfi, aktif ızgara panjuru, bid10 tahliye valfi. turbo k10trol valfi, atık kapısı (motor yönetimi). |
| F11 | 10 A | Turbo k10trol valfi, MAF sensörü, aktif ızgara kapağı, EGR valfi, VCV valfi (1.6L Duratorq-TDCi) |
| F11 | 5A | MAF sensörü, yakıtta su sensörü, aktif ızgara kapağı, giriş ölçüm valfi (2.0L Duratorq-TDCi Stage V) |
| F11 | 7.5A | Yakıt rayı basıncı, yakıt ölçüm ünitesi, aktif panjur (2,2 L Duratorq-TDCi Stage V) |
| F11 | 10 A | Turbo k10trol valfi, değişken emme zamanlama valfi, değişken egzoz zamanlama valfi, kartuş boşaltma valfi, elektrikli baypas valfi (1.6L EcoBoost SCTi) |
| F12 | 10 A | Fiş üzerinde bobin; Bid10 tahliye valfi, hidrolik direksiy10 basınç anahtarı (motor yönetimi) |
| F12 | 10 A | EGR hızlandırıcı, değişken turbo k10trol (2.0L Duratorq-TDCi) |
| F12 | 5A | Bobines de relais (2,0L Duratorq-TDCi Kademe V, 2,2L Duratorq-TDCi Kademe V ve 1,6L Duratorq-TDCi) |
| F12 | 15A | Ateşleme bobinleri (1.6L EcoBoost SCTi ve 2.0L EcoBoost SCTi) |
| F13 | 15A | Klima |
| F14 | 15A | Dizel filtre ısıtıcısı (2,0 L Duratorq-TDCi, 2,0 L Duratorq-TDCi Stage V ve 1,6 L Duratorq-TDCi) |
| F14 | 10 A | Capteurs HEGO (2,2L Duratorq-TDCi Stage V) |
| F15 | 40A | Marş rölesi |
| F 16 | 80A | Dizel yardımcı ısıtıcı (PTC) |
| F17 | 60A | Sigorta kutusu A için merkezi güç kaynağı |
| F18 | 60A | Sigorta kutusu B için merkezi güç kaynağı |
| F19 | 60A | Arka sigorta kutusu C için güç kaynağı |
| F20 | 60A | Güç kaynağı arka sigorta kutusu D |
| F21 | 30A | VQM/VQM dışı : Küme/Ses/AC/FLR |
| F22 | 30A | Silecek modülü |
| F23 | 25A | Isıtmalı arka cam |
| F24 | 30A | Far yıkayıcılar |
| F25 | 30A | ABS valfleri |
| F26 | 40A | ABS pompaları |
| F27 | 25A | Yağ ısıtma |
| F28 | 40A | Isıtıcı fanı |
| F29 | – | Kullanılmamış |
| F30 | 5A | ABS 30 güç kaynağı |
| F31 | 15A | korna çalmak |
| F32 | 5A | Yağ ısıtma – uzaktan kumanda |
| F33 | 5A | Işık anahtarı modülü, motor bölmesi sigorta kutusu bobinleri |
| F34 | 40A | Isıtmalı ön cam (sol taraf) |
| F35 | 40A | Isıtmalı ön cam (sağ taraf) |
| F36 | 15A | Arka silecek 15 güç kaynağı |
| F37 | 7.5A | Isıtmalı ön cam yıkama jetleri / FLR + FSM KL15 |
| F38 | 10 A | Akı PCM/TCM/EHPAS 15 |
| F39 | 15A | Uyarlanabilir Ön Aydınlatma Sistemi (AFS) |
| F40 | 5A | Far / AFS Yükseltme Modülü |
| F41 | 20A | Gösterge Paneli |
| F42 | 5A | kümenin IP’si |
| F43 | 15A | Modül ses / BVC / modül DAB |
| F44 | 5A | Otomatik AC / Manuel AC |
| F45 | 5A | FLR (Başlat Durdur) |
Bagaj bölmesi sigorta kutusu

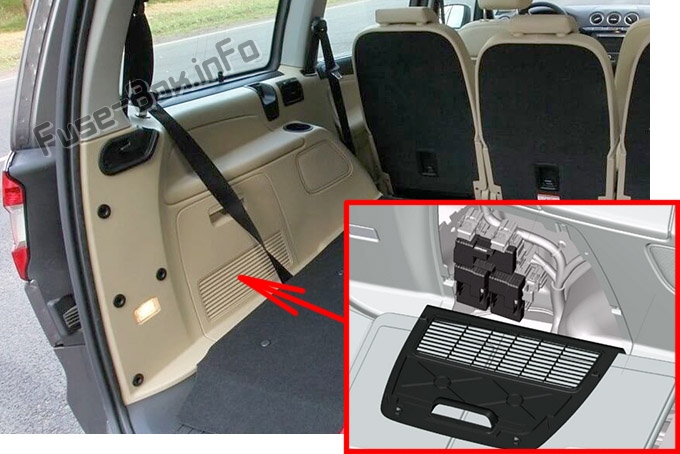

Sigorta kutusu konumu
Arka bölmenin sol tarafındaki kapağın arkasında bulunur.

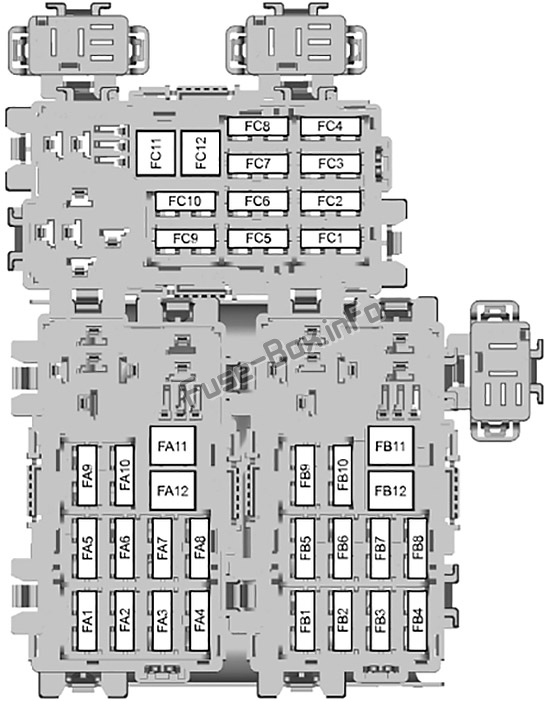

Sigorta kutusunun şeması
Bagaj bölümündeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| FA1 | 25A | Kapı modülü (ön sol) (pencere yukarı / aşağı, merkezi kilitleme, elektrikli katlanır ayna, ısıtmalı ayna) |
| FA2 | 25A | Kapı modülü (ön sağ) (cam yukarı / aşağı, merkezi kilitleme, elektrikli katlanır ayna, ısıtmalı ayna) |
| FA3 | 25A | Kapı modülü (arka sol) (pencere yukarı / aşağı) |
| FA4 | 25A | Kapı modülü (arka sağ) (pencere yukarı / aşağı) |
| FA5 | 10 A | Arka kilitleme (arka kapı modülleri olmadan) |
| FA6 | 15A | Yardımcı güç çıkışı |
| FA7 | 5A | Röle bobinleri |
| FA8 | 20A | Anahtarsız araç modülü |
| FA9 | 5A | VQM (Start Stop) röle bobinleri |
| FA10 | – | Kullanılmamış |
| FA11 | 20A | Aksesuarlar, römork modülü |
| FA12 | 30A | Elektrikli sürücü koltuğu |
| FB1 | 15A | Tente sistemi |
| FB2 | 15A | Süspansiy10 modülü |
| FB3 | 15A | Isıtmalı sürücü koltuğu |
| FB4 | 15A | Isıtmalı ön yolcu koltuğu |
| FB5 | – | Kullanılmamış |
| FB6 | 10 A | Arka klima |
| FB7 | – | Kullanılmamış |
| FB8 | 5A | Park yardımı, BLIS |
| FB9 | 30A | Elektrikli ön yolcu koltuğu |
| FB10 | 10 A | Hırsızlığa karşı alarm kornası |
| FB11 | – | Kullanılmamış |
| FB12 | – | Kullanılmamış |
| FC1 | 7.5A | Elektrikli çeyrek pencereler |
| FC2 | 30A | Elektrikli park freni (EPB) |
| FC3 | 30A | Elektrikli park freni (EPB) |
| FC4 | 10 A | Arka klima |
| FC5 | 20A | Anahtarsız araç |
| FC6 | 20A | Arka klima fanı |
| FC7 | 5A | Koltuk hafızası f10ksiy10 modülü |
| FC8 | 7.5A | Arka koltuk eğlencesi / CD değiştirici |
| FC9 | 20A | Ses amplifikatörü |
| FC10 | 10 A | S10y müzik tutkunu |
| FC11 | – | Kullanılmamış |
| FC12 | – | Kullanılmamış |
