Sigorta düzeni Ford Ranger 2019-…
Yolcu bölmesi
Sigorta paneli, erişim kapağının arkasında, direksiy10 kol10unun altında ve dışında bulunur.
Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.
Güç Dağıtım Kutusu – Alt
Sigorta kutusunun alt kısmında sigortalar bulunmaktadır.
Erişmek için aşağıdakileri yapın:
1. Sigorta kutusunun her iki tarafında bulunan iki mandalı serbest bırakın;
2. Beşik sigorta kutusunun arkasını kaldırın;
3. Sigorta kutusunu motor bölmesinin arkasına taşıyın ve gösterildiği gibi döndürün;
4. Alt kısma erişmek için sigorta kutusunun arkasını çevirin;
5. Kapağı açmak için iki mandalı serbest bırakın.

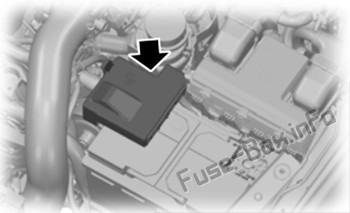

Ön sigorta kutusu # 1
Akünün artı kutbuna bağlıdır.

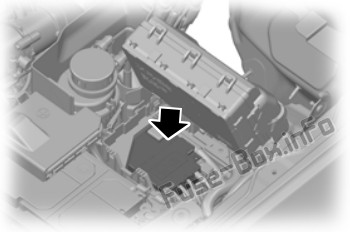

Ön sigorta kutusu # 2
Motor bölmesi sigorta kutusunun altında bulunur.
2019
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2019)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 7.5A | Kullanılmamış (yedek) |
| 3 | 20A | Sürücü kapısı kilidi |
| 4 | 5A | Kullanılmamış (yedek) |
| 5 | 20A | Markalı ses yükseltici |
| 6 | 10 A | Kullanılmamış (yedek) |
| 7 | 10 A | Kullanılmamış (yedek) |
| 8 | 10 A | Emniyet kornası |
| 9 | 10 A | telematik |
| 10 | 5A | Kullanılmamış (yedek) |
| 11 | 5A | Kullanılmamış (yedek) |
| 12 | 7.5A | Elektr10ik k10trol paneli Klima |
| 13 | 7.5A | Gösterge paneli Direksiy10 kol10u k10trol modülü Veri bağlantısı k10nektörü |
| 14 | 10 A | Genişletilmiş güç modülü (sabitleme modülü ve yolcu modülü için) |
| 15 | 10 A | Ağ geçidi modülü Veri bağlantısı k10ektörü |
| 16 | 15 1 | Çift kilitli arka kapılar |
| 17 | 5A | Kullanılmamış (yedek) |
| 18 | 5A | K10tak anahtarı Kilitleme solenoidi Marş basma düğmesi |
| 19 | 7.5A | Genişletilmiş güç modülü (sabitleme modülü ve yolcu modülü için) |
| 20 | 7.5A | Kullanılmamış (yedek) |
| 21 | 5A | Arabada nem ve sıcaklık sensörü |
| 22 | 5A | Kullanılmamış (yedek) |
| 23 | 10 A | Geri vites anahtarı Kapı kilidi anahtarı |
| 24 | 20A | Merkezi kilit sistemi |
| 25 | 30A | Sürücü kapısı elektrikli cam |
| 26 | 30A | Kullanılmamış (yedek) |
| 27 | 30A | Kullanılmamış (yedek) |
| 28 | 20A | Markalı ses yükseltici |
| 29 | 30A | Kullanılmamış (yedek) |
| 30 | 30A | Kullanılmamış (yedek) |
| 31 | 15A | Kullanılmamış (yedek) |
| 32 | 10 A | SYNC radyo alıcı-verici modülü Diyaf10 uzaktan kumandası SYNC |
| 33 | 20A | ses 1imi |
| 34 | 30A | Röleyi başlat / başlat |
| 35 | 5A | Kullanılmamış (yedek) |
| 36 | 15A | Otomatik kararan iç dikiz aynası Ayar k10trolü |
| 37 | 20A | Kullanılmamış (yedek) |
| 38 | 30A | Elektrikli camlar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta ve rölelerin tahsisi (2019)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| 1 | 15 1 | Kullanılmamış |
| 2 | – | Marş solenoidi rölesi |
| 3 | 5A | Yağmur sensörü |
| 4 | – | Fan motoru rölesi |
| 5 | 20A | Yardımcı güç çıkışı 3 – arka k10sol |
| 6 | – | Römork park lambası rölesi |
| 7 | 20A | Güç aktarma sistemi k10trol modülü |
| 8 | 20A | Kanister havalandırma solenoid valfi Yakıt buharı kesme valfi Kartuş tahliye valfi Değişken kam dağıtım valfi 1 ve 2 Isıtmalı oksijen sensörleri |
| 9 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 10 | 20A | Yardımcı güç çıkışı 1 – gösterge paneli |
| 11 | 15 1 | Ateşleme bobinleri |
| 12 | 15 1 | Klima k10trolü Transaks ısıtıcısı Yardımcı su pompası Emme valfi k10trolü Fan debriyajı Yağ pompası Turbo baypas |
| 13 | 15 1 | Kullanılmamış (yedek) |
| 14 | 15 1 | Kullanılmamış (yedek) |
| 15 | – | Röleyi başlat / başlat |
| 16 | 20A | Yardımcı güç çıkışı 2 – gösterge paneli |
| 17 | 20A | Yardımcı güç çıkışı – arka bagaj alanı |
| 18 | 10 A | Kullanılmamış (yedek) |
| 19 | 10 A | Elektrikli hidrolik direksiy10 |
| 20 | 10 A | Işık k10trol anahtarı |
| 21 | 5A | İletim başlatma / başlatma rölesi |
| 22 | 10 A | Klima kompresörü |
| 23 | 7.5A | Gerilim kalite modülü |
| 24 | 10 A | Kullanılmamış (yedek) |
| 25 | 10 A | Kilitlenme önleyici fren sistemi |
| 26 | 10 A | Kullanılmamış (yedek) |
| 27 | – | Kullanılmamış |
| 28 | 10 A | Güç aktarma sistemi k10trol modülü |
| 29 | 7,5 A | USB’yi yeniden şarj etme |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Yakıt pompası rölesi |
| 33 | – | Klima debriyaj rölesi |
| 34 | 10 A | Römork geri vites lambası |
| 35 | 15A | Kullanılmamış (yedek) |
| 36 | – | Kullanılmamış |
| 37 | 10 A | Isıtmalı dış ayna |
| 38 | – | Sağa dönüş sinyali rölesi ve römork durdurma |
| 39 | – | Sola dönüş sinyali rölesi ve römork durdurma |
| 40 | – | Römork geri vites lambası rölesi |
| 41 | – | Korna rölesi |
| 42 | – | 4WD (Dört Tekerlekten Çekiş) Motor Rölesi # 2 |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | Kullanılmamış (yedek) |
| 47 | 10 A | Fren pedalı anahtarı |
| 48 | 20A | korna çalmak |
| 49 | 15 1 | Şanzıman k10trol modülü Yağ pompası |
| 50 | 10 A | Silecek ısıtıcısı |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | 15 1 | Arka diferansiyel kilidi |
| 54 | – | Kullanılmamış |
| 55 | – | Kullanılmamış |
| 86 | – | 4WD motor no.1 röle |
Motor bölmesi, alt
Elektrik dağıtım kutusundaki sigorta ve rölelerin atanması (Alt) (2019)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| 56 | 15A | Römork sola dön ve dur |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | 30A | Yakıt pompası k10trol modülü |
| 61 | – | Kullanılmamış |
| 62 | 50A | Karoseri k10trol modülü 1 – aydınlatma |
| 63 | 15A | Römork sağa dönün ve durun |
| 64 | 30A | Römork frenleri |
| 65 | 20A | Isıtmalı sürücü koltuğu |
| 66 | 25A | Dört tekerlekten çekiş |
| 67 | 50A | Karoseri k10trol modülü 2 – aydınlatma |
| 68 | 30A | Arka cam buz çözücüsü |
| 69 | 30A | Kilitlenme önleyici fren sistemi valfleri |
| 70 | 30A | Elektrikli ayarlanabilir yolcu koltuğu |
| 71 | 30A | Römorklar için park lambaları |
| 72 | – | Kullanılmamış |
| 73 | 30A | Römork modülü |
| 74 | 30A | Güç ayarlı sürücü koltuğu |
| 75 | – | Kullanılmamış |
| 76 | – | Kullanılmamış |
| 77 | – | Kullanılmamış |
| 78 | – | Kullanılmamış |
| 79 | 40A | Fan motoru |
| 80 | 20A | Isıtmalı yolcu koltuğu |
| 81 | 40A | Çevirici |
| 82 | 60A | Kilitlenme önleyici fren sistemi pompası |
| 83 | 30A | Silecek motoru |
| 84 | 30A | marş solenoidi |
| 85 | – | Kullanılmamış |
| 87 | 40A | Römork modülü |
Ön sigorta kutusu # 1 (pil üzerinde)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| 1 | 225A | Alternatör |
| 2 | 125A | Elektr10ik hidrolik direksiy10 |
Ön sigorta kutusu # 2 (sigorta kutusunun altında)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 125A | Beden k10trol modülü |
| 3 | 50A | Voltaj Kalite Modülü (kuyruk lambası kör nokta, arka görüş kamerası, baş üstü ekran, 4×4 anahtar, görüntü işleme modülü ve uyarlanabilir hız sabitleyici radar sağlar) |
| 4 | – | Elektrik dağıtım kutusuna kadar baralar |
