Sigorta düzeni Ford Ranger 2012-2015
Yolcu bölmesi sigorta kutusu
Sigorta kutusu konumu
Gösterge paneli kapağının arkasında bulunur.
Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper | Korumalı devreler |
|---|---|---|
| 56 | 20 | Benzin pompası |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | 5 | Pasif hırsızlık önleme sistemi (PATS) |
| 60 | 10 | İç aydınlatma, sürücü kapısı anahtar paketi, ortam lambaları, su 1ikintisi lambaları, otomatik vites değiştirme, zemin lambası |
| 61 | – | Kullanılmamış |
| 62 | 5 | Yağmur sensörü modülü |
| 63 | 5 | Takograf / Kullanılmıyor |
| 64 | – | Kullanılmamış |
| 65 | – | Kullanılmamış |
| 66 | 20 | Sürücü kapısı kilidi, çift merkezi kilit |
| 67 | 5 | Fren lambası şalteri |
| 68 | – | Kullanılmamış |
| 69 | 5 | Gösterge paneli, entegre k10trol modülü (ICP), izleme ve engelleme modülü |
| 70 | 20 | Merkezi kilitleme |
| 71 | 5 | Klima |
| 72 | 7.5 | Alarm kornası |
| 73 | 5 | Yerleşik teşhis II |
| 74 | 20 | Uzun far |
| 75 | 15 | Ön sis farları |
| 76 | 10 | Geri vites lambası, ayna |
| 77 | 20 | Ön cam yıkama pompası |
| 78 | 5 | K10tak anahtarı |
| 79 | 15 | Radyo, çok işlevli ekran |
| 80 | 20 | Çok işlevli ekran, Hi audio, fren valfi kapatma modülü (BVC) |
| 81 | 5 | İç mekan hareket dedektörü |
| 82 | 20 | Ön cam yıkama pompası kütlesi |
| 83 | 20 | Yerde merkezi kilitleme |
| 84 | 20 | Sürücü kapısı kilidinin açılması, merkezi çift kilitleme topraklaması |
| 85 | 7.5 | Gösterge paneli, park yardım modülü, geri görüş kamerası, manuel klima, dikiz aynası, izleme ve engelleme modülü |
| 86 | 10 | Emniyet sistemi, yolcu hava yastığı devre dışı bırakma göstergesi |
| 87 | 5 | Takograf |
| 88 | – | Kullanılmamış |
| 89 | – | Kullanılmamış |
Motor bölmesi sigorta kutusu

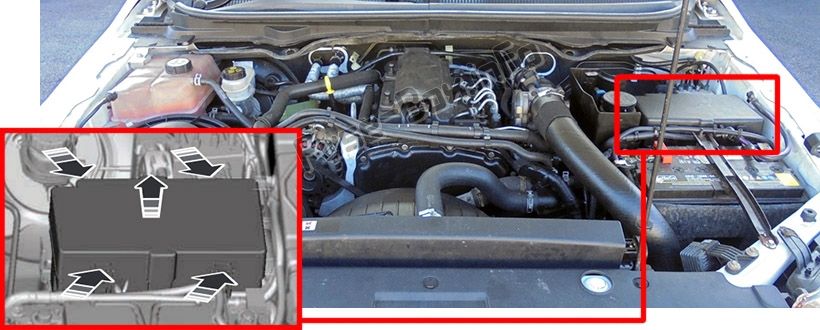

Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Amper | Korumalı devreler |
|---|---|---|
| 1 | 60 | Yolcu bölmesi sigorta kutusu beslemesi (akü) |
| 2 | 60 | Yolcu bölmesi sigorta kutusu beslemesi (akü) |
| 3 (öz) | 50 | Motor soğutma fanı |
| 3 (Dizel) | 60 | Kızdırma bujisi k10trol modülü |
| 4 | 40 | modül ABS |
| 5 | 30 | Elektrikli camlar (ön ve arka) |
| 6 | 25 | Dört tekerlekten çekiş motoru (4WD) toprak |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | 20 | Elektrikli koltuk |
| 10 | 25 | Elektrikli camlar (ön) |
| 11 | 30 | Fan motoru |
| 12 | 25 | Dört tekerlekten çekişli motor gücü (4WD) |
| 13 | 20 | marş solenoidi |
| 14 | 20 | Isıtmalı arka cam |
| 15 (öz) | 10 | Esnek yakıt pompası |
| 15 (Dizel) | 15 | Buharlaştırıcı kızdırma bujisi |
| 16 | 10 | Klima debriyajı |
| 17 | 25 | Elektrikli camlar (ön) |
| 18 | 25 | Silecek motoru |
| 19 | 25 | Silecek motor kütlesi |
| 20 | 20 | çakmak |
| 21 | 15 | korna çalmak |
| 22 | 15 | Yakıt enjektörleri veya esnek yakıt valfi |
| 23 | 10 | diferansiyel kilit solenoidi |
| 24 | 20 | Yardımcı güç çıkışı (ön k10sol) |
| 25 | 15 | Ateşleme bobinleri, sıcaklık ve kütle hava akış sensörü, kızdırma bujisi modülü, vakum k10trol valfi (VCV), elektr10ik vakum k10trol valfi (EVRV) |
| 26 | 7.5 | Elektr10ik k10trol modülü (ECM) |
| 27 | 10 | Şanzıman K10trol Modülü (TCM) |
| 28 | 10 | Isıtmalı Egzoz Gazı Oksijen, Üniversal Isıtmalı Egzoz Gazı Oksijen Sensörü, Röle Bobinleri |
| 29 | 15 | Elektr10ik k10trol modülü (ECM) |
| 30 | 15 | Pil izleme sensörü |
| 31 | 20 | Yardımcı güç çıkışı (arka k10sol) |
| 32 | 5 | Klima basınç anahtarı |
| 33 | 10 | Şanzıman K10trol Modülü (TCM) |
| 34 | 5 | PTC ısıtıcı (varsa) / Takım lideri modülü / Yedek |
| 35 | 20 | Yolcu bölmesi sigorta kutusu beslemesi (K10tak) |
| 36 | 5 | modül ABS |
| 37 | 10 | Far seviye ayarı |
| 38 | 20 | Isıtmalı koltuk |
| 39 | 10 | Elektrikli Aynalar |
| 40 | 10 | Sprey pompası / Kullanılmıyor |
| 41 | 10 | Isınmış aynalar |
| 42 | 10 | Alarm kornası |
| 43 | 30 | Isıtmalı ön cam (sağ) |
| 44 | 30 | Isıtmalı ön cam (sol) |
| 45 | 25 | modül ABS |
| 46 | 20 | Yardımcı elektrik prizi (yer k10solu) |
| 47 | 40 | Çekme modülü |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 5 | Ateşleme rölesi, Röle bobinleri |
| 51 (yalnızca Brezilya) | 30 | Elektrikli camlar (arka) |
| 51 | 20 | Römork çekme (12 veya 13 pin akülü, sürekli voltaj) |
| R1 | Tuş kilidi | |
| R2 | Silecek açık veya kapalı | |
| R3 | korna çalmak | |
| R4 | klima debriyajı | |
| R5 | Diferansiyel kilidi | |
| R6 | Merhaba veya Lo | |
| R7 | Düşük motor soğutma fanı | |
| R8 | Yüksek motor soğutma fanı | |
| R9 | Esnek yakıt pompası, Buharlaştırıcı kızdırma bujisi | |
| R10 | Isıtmalı arka cam | |
| R11 | Isıtmalı ön cam | |
| R12 | Kullanılmamış | |
| R13 | Elektr10ik K10trol Modülüne (ECM) giden gücün korunması | |
| R14 | Ateşleme | |
| R15 | 4WD motor 2 (saat yönünde) | |
| R16 | 4WD motor 1 (saat yönünün tersine) | |
| R17 | 4WD motor | |
| R18 | Emniyet kornası | |
| R19 | marş | |
| R20 | Kullanılmamış | |
| R21 | Kullanılmamış | |
| R22 | Kullanılmamış | |
| R23 | Kullanılmamış | |
| R24 | Kullanılmamış | |
| R25 | Kullanılmamış | |
| R26 | Fan motoru | |
| R27 | Elektrikli koltuk |
Yardımcı sigorta kutusu (varsa)

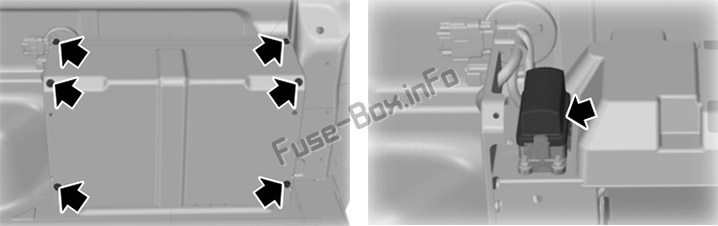

Sigorta kutusu konumu
Mandalları serbest bırakın ve kapağı çıkarın.
Sigorta kutusunun şeması
Yardımcı sigorta kutusundaki sigortaların ve rölelerin atanması
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | 25 | Sürüş lambası |
| 2 | 15 | Pozisy10 ışığı |
| 3 | 10 | LED işaret |
| 4 | 15 | Çalışma lambaları |
| 5 | 20 | Kıyamamak |
| 6 | 20 | Priz |
| 7 | 15 | ters ışık |
| 8 | 15 | Dönüş sinyalleri, fren lambası |
| 9 | 5 | Önder |
| 10 | 5 | Sigortayı devre dışı bırakın (izolatör topraklaması) |
| 11 | – | Kullanılmamış |
| 12 | – | Kullanılmamış |
| R1 | Çalışma lambaları | |
| R2 | LED işaret | |
| R3 | Kıyamamak | |
| R4 | Pozisy10 ışığı | |
| R5 | Yön göstergesi (sol) | |
| R6 | Yön göstergesi (sağ) | |
| R7 | Fren lambası | |
| R8 | Kullanılmamış | |
| R9 | Kullanılmamış |
