Sigorta düzeni Ford Ranger 2006-2011
Sigorta kutusu konumu
Yolcu bölmesi
Sigorta paneli, koruma panelinin arkasında, ön panelin sağ tarafında bulunur.

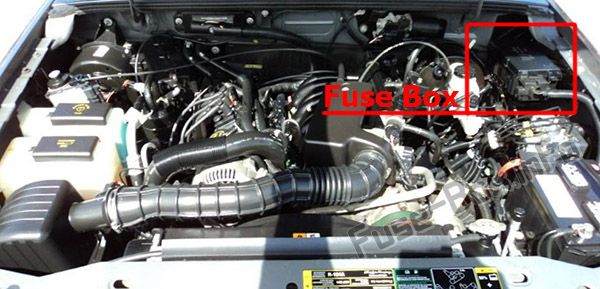

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2006
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Pano karartıcı |
| 2 | 10 A | Park lambalarını çekin |
| 3 | 10 A | Sağ kısa huzme |
| 4 | 10 A | Sol kısa far |
| 5 | 30A | Ön cam silecekleri / yıkayıcı |
| 6 | 10 A | Radyo (RUN/ACCY) |
| 7 | 5A | Far anahtarı aydınlatması |
| 8 | 10 A | Emniyet K10trol Modülü (RCM), PADI (Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi) |
| 9 | 5A | Grup hava yastığı göstergesi |
| 10 | 10 A | Küme (ÇALIŞTIR/BAŞLAT), modül 4×4 (ÇALIŞTIR/BAŞLAT) |
| 11 | 10 A | Akıllı Bağlantı Kutusu (SJB) (Mantık Gücü) |
| 12 | 15A | Orta k10sol subwoofer amplifikatörü |
| 13 | 15A | Korna, İç mekan lambaları |
| 14 | 15A | Uzun far, Uzun far göstergesi (küme) |
| 15 | – | Tek dokunuşla röle |
| 16 | 30A kartuş sigortası | Elektrikli camlar |
| 17 | 15A | Flaşörler / Tehlikeler |
| 18 | – | Kullanılmamış |
| 19 | 20A | Yüksek merkez stop lambası (CHMSL) / Stop lambaları |
| 20 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) modülü, Kilitli frenler ve vites geçişleri, Hız k10trol modülü, Geri vites lambaları, Overdrive iptal anahtarı, Elektr10ik dönüş sinyali (dönüş / tehlike) |
| 21 | 5A | Marş Röle Bobini |
| 22 | 5A | Radyo (BAŞLAT), 4×4 Nötr yön (yalnızca manuel) |
| 23 | 30A | Farlar (kısa huzme ve uzun huzme) |
| 24 | 20A | Radyo pil güç kaynağı (B +) |
| 25 | – | aksesuar rölesi |
| 26 | 2A | Fren basınç anahtarı |
| 27 | 10 A | Klima / kombine kapı üfleyici rölesi, 4×4 modül |
| 28 | 15A | Pille çalışan 4×4 modül (B +) |
| 29 | 20A | Çakmak, Teşhis k10ektörü (OBD II) |
| 30 | 5A | Elektrikli Aynalar |
| 31 | 20A | Ön park lambaları, Arka park lambaları, Plaka lambaları, Dimmer, Çekici park lambaları |
| 32 | 5A | Fren anahtarı (mantık) |
| 33 | 5A | Gösterge paneli için pil beslemesi (B +) |
| 34 | 20A | Priz |
| 35 | 15A | Elektrikli kilitler |

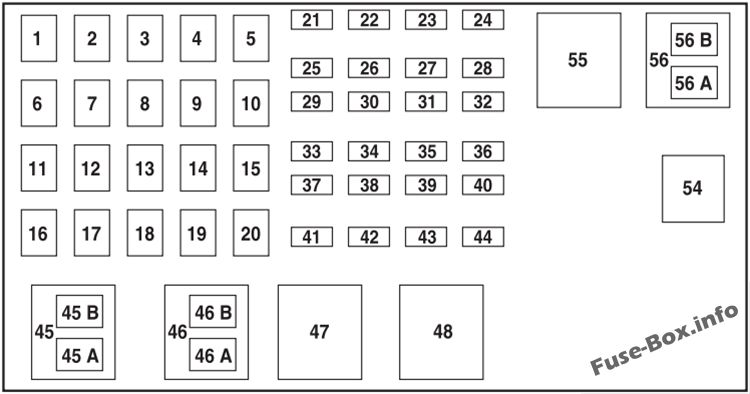

Motor bölmesi (2.3L)
Güç Dağıtım Kutusunda Sigorta Ataması, 2.3L Motor (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A** | İç sigorta paneli (SJB) |
| 2 | – | Kullanılmamış |
| 3 | 40A** | İç sigorta paneli (SJB) |
| 4 | – | Kullanılmamış |
| 5 | 50A** | İç sigorta paneli (SJB) |
| 6 | – | Kullanılmamış |
| 7 | 40A** | marş solenoidi |
| 8 | – | Kullanılmamış |
| 9 | 40A** | K10tak anahtarı |
| 10 | – | Kullanılmamış |
| 11 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM), Motor Sensörleri |
| 12 | – | Kullanılmamış |
| 13 | 30A** | Fan motoru (klima) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 40A** | ABS (motor) |
| 18 | – | Kullanılmamış |
| 19 | 20A** | Motor fanı |
| 20 | – | Kullanılmamış |
| 21 | 10 A* | PCM gücü canlı tutar |
| 22 | – | Kullanılmamış |
| 23 | 20A* | Benzin pompası |
| 24 | – | Kullanılmamış |
| 25 | 10 A* | Klima debriyaj solenoidi |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | 30A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) (solenoidler) |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | 7,5A* | Çekme (sağa dönüş) |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | 15A* | Isıtmalı Egzoz Gazı Oksijen (HEGO) Sensörleri, EVAP Kartuş Havalandırma Valfi, Egzoz Gazı Devridaimi (EGR) Step Motor, Şanzıman |
| 42 | 7,5A* | Çekme (sola dönüş) |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45A | – | HI / LO Silecek Rölesi |
| 45B | – | Silecek rölesi |
| 46A | – | Yakıt pompası rölesi |
| 46B | – | Yıkayıcı pompası rölesi |
| 47 | – | Motor fanı rölesi |
| 48 | – | Marş rölesi |
| 49 | – | Kullanılmamış |
| 50 | – | Kullanılmamış |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Kullanılmamış |
| 54 | – | PCM rölesi |
| 55 | – | Üfleyici rölesi |
| 56A | – | A / C debriyaj solenoid rölesi |
| 56B | – | Kullanılmamış |
| * Mini Sigortalar ** Maxi Sigortalar |
Motor bölmesi (3.0L ve 4.0L)
Güç dağıtım kutusundaki sigorta ataması, 3.0L ve 4.0L motorlar (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A** | İç sigorta paneli (SJB) |
| 2 | 40A** | Amplifikatör (Yalnızca Tremor ses sistemi) |
| 3 | 40A** | İç sigorta paneli (SJB) |
| 4 | – | Kullanılmamış |
| 5 | 50A** | İç sigorta paneli (SJB) |
| 6 | – | Kullanılmamış |
| 7 | 40A** | marş solenoidi |
| 8 | – | Kullanılmamış |
| 9 | 40A** | K10tak anahtarı |
| 10 | – | Kullanılmamış |
| 11 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM), Motor Sensörleri |
| 12 | – | Kullanılmamış |
| 13 | 30A** | Fan motoru (klima) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 40A** | ABS (motor) |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | 10 A* | PCM gücü canlı tutar |
| 22 | – | Kullanılmamış |
| 23 | 20A* | Benzin pompası |
| 24 | – | Kullanılmamış |
| 25 | 10 A* | Klima debriyaj solenoidi |
| 26 | – | Kullanılmamış |
| 27 | 20A* | modül 4×4 |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | 15A* | Sis farları |
| 32 | – | Kullanılmamış |
| 33 | 30A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) (solenoidler) |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | 7,5A* | Çekme (sağa dönüş) |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | 15A* | Isıtmalı Egzoz Gazı Oksijen (HEGO) Sensörleri, EVAP Kartuş Havalandırma Valfi, Egzoz Gazı Devridaimi (EGR) Step Motor, Şanzıman |
| 42 | 7,5A* | Çekme (sola dönüş) |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45A | – | HI / LO Silecek Rölesi |
| 45B | – | Silecek rölesi |
| 46A | – | Klima debriyaj solenoidi |
| 46B | – | Yıkayıcı pompası rölesi |
| 47 | – | PCM rölesi |
| 48A | – | Yakıt pompası rölesi |
| 48B | – | Sis farı rölesi |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Kullanılmamış |
| 54 | – | Kullanılmamış |
| 55 | – | Üfleyici rölesi |
| 56 | – | Marş rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
2007
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Pano karartıcı |
| 2 | 10 A | Park lambalarını çekin |
| 3 | 10 A | Sağ kısa huzme |
| 4 | 10 A | Sol kısa far |
| 5 | 30A | Ön cam silecekleri / yıkayıcı |
| 6 | 10 A | Radyo (RUN/ACCY) |
| 7 | 5A | Kullanılmamış (yedek) |
| 8 | 10 A | Emniyet K10trol Modülü (RCM), PADI (Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi), Yolcu Sınıflandırma Sensörü (OCS) |
| 9 | 5A | Grup hava yastığı göstergesi |
| 10 | 10 A | Küme (ÇALIŞTIR/BAŞLAT), modül 4×4 (ÇALIŞTIR/BAŞLAT) |
| 11 | 10 A | Akıllı Bağlantı Kutusu (SJB) (Mantık Gücü) |
| 12 | 15A | Audiophile subwoofer amplifikatörü, Uydu radyo |
| 13 | 15A | Korna, İç mekan lambaları |
| 14 | 15A | Uzun far, Uzun far göstergesi (küme) |
| 15 | – | Tek dokunuşla röle |
| 16 | 30A kartuş sigortası | Elektrikli camlar |
| 17 | 15A | Flaşörler / Tehlikeler |
| 18 | – | Kullanılmamış |
| 19 | 20A | Yüksek merkez stop lambası (CHMSL) / Stop lambaları |
| 20 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) modülü, Kilitli frenler ve vites geçişleri, Hız k10trol modülü, Geri vites lambaları, Overdrive iptal anahtarı, Elektr10ik dönüş sinyali (dönüş / tehlike) |
| 21 | 5A | Marş Röle Bobini |
| 22 | 5A | Radyo (BAŞLAT) |
| 23 | 30A | Farlar (kısa huzme ve uzun huzme) |
| 24 | 20A | Radyo pil güç kaynağı (B +) |
| 25 | – | aksesuar rölesi |
| 26 | 2A | Yedekli seyir anahtarı |
| 27 | 10 A | Klima fan rölesi / karıştırma kapıları |
| 28 | 15A | Pille çalışan 4×4 modül (B +) |
| 29 | 20A | Çakmak, Teşhis k10ektörü (OBD II) |
| 30 | 5A | Elektrikli Aynalar |
| 31 | 20A | Ön park lambaları, Arka park lambaları, Plaka lambaları, Dimmer, Çekici park lambaları |
| 32 | 5A | Fren anahtarı (mantık) |
| 33 | 5A | Gösterge paneli için pil beslemesi (B +) |
| 34 | 20A | Priz |
| 35 | 15A | Elektrikli kilitler |
Motor bölmesi (2.3L)
Güç dağıtım kutusundaki sigorta yerleşimi, 2.3L motor (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A** | İç sigorta paneli (SJB) |
| 2 | – | Kullanılmamış |
| 3 | 40A** | İç sigorta paneli (SJB) |
| 4 | – | Kullanılmamış |
| 5 | 50A** | İç sigorta paneli (SJB) |
| 6 | – | Kullanılmamış |
| 7 | 40A** | marş solenoidi |
| 8 | – | Kullanılmamış |
| 9 | 40A** | K10tak anahtarı |
| 10 | – | Kullanılmamış |
| 11 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | – | Kullanılmamış |
| 13 | 30A** | Fan motoru (klima) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 18 | – | Kullanılmamış |
| 19 | 20A** | Motor fanı |
| 20 | – | Kullanılmamış |
| 21 | 10 A* | PCM beslemeyi canlı tutar, bid10 boşaltma valfi solenoidi |
| 22 | – | Kullanılmamış |
| 23 | 30A* | Yakıt pompası motoru, Yakıt enjektörleri |
| 24 | – | Kullanılmamış |
| 25 | 10 A* | Klima debriyaj solenoidi |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | 15A* | Sis farları |
| 32 | – | Kullanılmamış |
| 33 | 30A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | 7,5A* | Çekme (sağa dönüş) |
| 39 | 15A* | PCM gücü |
| 40 | – | Kullanılmamış |
| 41 | 10 A* | Otomatik şanzıman |
| 42 | 7,5A* | Çekme (sola dönüş) |
| 43 | 20A* | Motor Fan Röle Bobini, A/C Röle Bobini, IAC, MAFS, HEGO, CMS, VMV Solenoidi |
| 44 | 15A* | Ateşleme Bobini, K10dansatör |
| 45A | – | HI / LO Silecek Rölesi |
| 45B | – | Silecek rölesi |
| 46A | – | Yakıt pompası rölesi, Yakıt enjektörü rölesi |
| 46B | – | Yıkayıcı pompası rölesi |
| 47 | – | Motor fanı rölesi |
| 48 | – | Marş rölesi |
| 49 | – | Kullanılmamış |
| 50 | – | Kullanılmamış |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Kullanılmamış |
| 54 | – | PCM rölesi |
| 55 | – | Üfleyici rölesi |
| 56A | – | A / C debriyaj solenoid rölesi |
| 56B | – | Sis farı rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
Motor bölmesi (3.0L ve 4.0L)
Güç dağıtım kutusundaki sigorta ataması, 3.0L ve 4.0L motorlar (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A** | İç sigorta paneli (SJB) |
| 2 | 40A** | Amplifikatör (Yalnızca Tremor ses sistemi) |
| 3 | 40A** | İç sigorta paneli (SJB) |
| 4 | – | Kullanılmamış |
| 5 | 50A** | İç sigorta paneli (SJB) |
| 6 | – | Kullanılmamış |
| 7 | 40A** | marş solenoidi |
| 8 | – | Kullanılmamış |
| 9 | 40A** | K10tak anahtarı |
| 10 | – | Kullanılmamış |
| 11 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | – | Kullanılmamış |
| 13 | 30A** | Fan motoru (klima) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | 10 A* | PCM beslemeyi canlı tutar, bid10 boşaltma valfi solenoidi |
| 22 | – | Kullanılmamış |
| 23 | 30A* | Yakıt pompası motoru, Yakıt enjektörleri |
| 24 | – | Kullanılmamış |
| 25 | 10 A* | Klima debriyaj solenoidi |
| 26 | – | Kullanılmamış |
| 27 | 20A* | modül 4×4 |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | 15A* | Sis farları |
| 32 | – | Kullanılmamış |
| 33 | 30A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | 7,5A* | Çekme (sağa dönüş) |
| 39 | 15A* | PCM gücü |
| 40 | – | Kullanılmamış |
| 41 | 10 A* | Otomatik şanzıman |
| 42 | 7,5A* | Çekme (sola dönüş) |
| 43 | 20A* | A/C Röle Bobini, IAC, MAFS, HEGO, CMS, VMV Solenoidi, EGR Solenoidi, Isıtmalı PCV |
| 44 | 15A* | Ateşleme Bobini, K10dansatör |
| 45A | – | HI / LO Silecek Rölesi |
| 45B | – | Silecek rölesi |
| 46A | – | Klima debriyaj solenoidi |
| 46B | – | Yıkayıcı pompası rölesi |
| 47 | – | PCM rölesi |
| 48A | – | Yakıt pompası rölesi, Yakıt enjektörü rölesi |
| 48B | – | Sis farı rölesi |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Kullanılmamış |
| 54 | – | Kullanılmamış |
| 55 | – | Üfleyici rölesi |
| 56 | – | Marş rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
2008, 2009
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2008, 2009)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Pano karartıcı |
| 2 | 10 A | Park lambalarını çekin |
| 3 | 10 A | Sağ kısa huzme |
| 4 | 10 A | Sol kısa far |
| 5 | 5A | Silecek modülü (RUN / ACCY) |
| 6 | 10 A | Radyo (RUN / ACCY), Kapı anahtarı aydınlatması |
| 7 | 5A | Kullanılmamış (yedek) |
| 8 | 10 A | Emniyet K10trol Modülü (RCM), PADI (Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi), Yolcu Sınıflandırma Sensörü (OCS) |
| 9 | 5A | Grup hava yastığı göstergesi |
| 10 | 10 A | Küme (ÇALIŞTIR/BAŞLAT), modül 4×4 (ÇALIŞTIR/BAŞLAT) |
| 11 | 10 A | Akıllı Bağlantı Kutusu (SJB) (Mantık Gücü) |
| 12 | 15A | Audiophile subwoofer amplifikatörü, Uydu radyo |
| 13 | 15A | Korna, İç mekan lambaları |
| 14 | 15A | Uzun far, Uzun far göstergesi (küme) |
| 15 | – | Kullanılmamış |
| 16 | 30A kartuş sigortası | Elektrikli camlar |
| 17 | 15A | Flaşörler / Tehlikeler |
| 18 | – | Kullanılmamış |
| 19 | 20A | Yüksek merkez stop lambası (CHMSL) / Stop lambaları |
| 20 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) modülü, hız k10trol modülü, geri vites lambaları, aşırı hız iptal anahtarı, elektr10ik dönüş sinyali (dönüş / tehlike) |
| 21 | 5A | Marş Röle Bobini |
| 22 | 5A | Radyo (BAŞLAT) |
| 23 | 30A | Farlar (kısa huzme ve uzun huzme) |
| 24 | 20A | Radyo pil güç kaynağı (B +) |
| 25 | – | Aksesuar rölesi (elektrikli cam) |
| 26 | 2A | Yedekli seyir anahtarı |
| 27 | 10 A | Klima fan rölesi / karıştırma kapıları |
| 28 | 15A | Pille çalışan 4×4 modül (B +) |
| 29 | 20A | Çakmak, Teşhis k10ektörü (OBD II) |
| 30 | 5A | Elektrikli Aynalar |
| 31 | 20A | Ön park lambaları, Arka park lambaları, Plaka lambaları, Dimmer, Çekici park lambaları |
| 32 | 5A | Fren anahtarı (mantık), vites değiştirme kilidi |
| 33 | 5A | Gösterge paneli için pil beslemesi (B +) |
| 34 | 20A | Priz |
| 35 | 15A | Elektrikli kilitler |
Motor bölmesi (2.3L)
Güç dağıtım kutusundaki sigorta ataması, 2.3L motor (2008, 2009)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A** | İç sigorta paneli (SJB) |
| 2 | – | Kullanılmamış |
| 3 | 40A** | İç sigorta paneli (SJB) |
| 4 | – | Kullanılmamış |
| 5 | 50A** | İç sigorta paneli (SJB) |
| 6 | – | Kullanılmamış |
| 7 | 30A** | marş solenoidi |
| 8 | – | Kullanılmamış |
| 9 | 40A** | K10tak anahtarı |
| 10 | – | Kullanılmamış |
| 11 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | – | Kullanılmamış |
| 13 | 30A** | Fan motoru (klima) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 18 | – | Kullanılmamış |
| 19 | 20A** | Motor fanı |
| 20 | – | Kullanılmamış |
| 21 | 10 A* | PCM beslemeyi canlı tutar, bid10 boşaltma valfi solenoidi |
| 22 | – | Kullanılmamış |
| 23 | 30A* | Yakıt pompası motoru, Yakıt enjektörleri |
| 24 | – | Kullanılmamış |
| 25 | 10 A* | Klima debriyaj solenoidi |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | – | Kullanılmamış |
| 29 | 30A* | Ön cam silecekleri / çamaşır makineleri |
| 30 | – | Kullanılmamış |
| 31 | 15A* | Sis farları |
| 32 | – | Kullanılmamış |
| 33 | 30A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | 7,5A* | Çekme (sağa dönüş) |
| 39 | 15A* | PCM gücü |
| 40 | – | Kullanılmamış |
| 41 | 10 A* | Otomatik şanzıman |
| 42 | 7,5A* | Çekme (sola dönüş) |
| 43 | 20A* | Motor Fan Röle Bobini, A/C Röle Bobini, IAC, MAFS, HEGO, CMS, VMV Solenoidi |
| 44 | 15A* | Ateşleme Bobini, K10dansatör |
| 45A | – | Kullanılmamış |
| 45B | – | Kullanılmamış |
| 46A | – | Yakıt pompası rölesi, Yakıt enjektörü rölesi |
| 46B | – | Kullanılmamış |
| 47 | – | Motor fanı rölesi |
| 48 | – | Marş rölesi |
| 49 | – | Kullanılmamış |
| 50 | – | Kullanılmamış |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Kullanılmamış |
| 54 | – | PCM rölesi |
| 55 | – | Üfleyici rölesi |
| 56A | – | A / C debriyaj solenoid rölesi |
| 56B | – | Sis farı rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
Motor bölmesi (3.0L ve 4.0L)
Güç Dağıtım Kutusu Sigorta Ataması, 3.0L ve 4.0L Motorlar (2008, 2009)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A** | İç sigorta paneli (SJB) |
| 2 | – | Kullanılmamış |
| 3 | 40A** | İç sigorta paneli (SJB) |
| 4 | – | Kullanılmamış |
| 5 | 50A** | İç sigorta paneli (SJB) |
| 6 | – | Kullanılmamış |
| 7 | 30A** | marş solenoidi |
| 8 | – | Kullanılmamış |
| 9 | 40A** | K10tak anahtarı |
| 10 | – | Kullanılmamış |
| 11 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | – | Kullanılmamış |
| 13 | 30A** | Fan motoru (klima) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | 10 A* | PCM beslemeyi canlı tutar, bid10 boşaltma valfi solenoidi |
| 22 | – | Kullanılmamış |
| 23 | 30A* | Yakıt pompası motoru, Yakıt enjektörleri |
| 24 | – | Kullanılmamış |
| 25 | 10 A* | Klima debriyaj solenoidi |
| 26 | – | Kullanılmamış |
| 27 | 20A* | modül 4×4 |
| 28 | – | Kullanılmamış |
| 29 | 30A* | Ön cam silecekleri / çamaşır makineleri |
| 30 | – | Kullanılmamış |
| 31 | 15A* | Sis farları |
| 32 | – | Kullanılmamış |
| 33 | 30A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | 7,5A* | Çekme (sağa dönüş) |
| 39 | 15A* | PCM gücü |
| 40 | – | Kullanılmamış |
| 41 | 10 A* | Otomatik şanzıman |
| 42 | 7,5A* | Çekme (sola dönüş) |
| 43 | 20A* | A/C Röle Bobini, IAC, MAFS, HEGO, CMS, VMV Solenoidi, EGR Solenoidi, Isıtmalı PCV |
| 44 | 15A* | Ateşleme Bobini, K10dansatör |
| 45A | – | Kullanılmamış |
| 45B | – | Kullanılmamış |
| 46A | – | Klima debriyaj solenoidi |
| 46B | – | Kullanılmamış |
| 47 | – | PCM rölesi |
| 48A | – | Yakıt pompası rölesi, Yakıt enjektörü rölesi |
| 48B | – | Sis farı rölesi |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Kullanılmamış |
| 54 | – | Kullanılmamış |
| 55 | – | Üfleyici rölesi |
| 56 | – | Marş rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
2010, 2011
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010, 2011)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Pano karartıcı |
| 2 | 10 A | Park lambalarını çekin |
| 3 | 10 A | Sağ kısa huzme |
| 4 | 10 A | Sol kısa far |
| 5 | 5A | Silecek modülü (çalıştır / accy) |
| 6 | 10 A | Radyo (run / accy), Kapı anahtarı aydınlatması |
| 7 | – | Kullanılmamış |
| 8 | 10 A | Emniyet K10trol Modülü (RCM), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI), Yolcu Sınıflandırma Sensörü (OCS) |
| 9 | 5A | Grup hava yastığı göstergesi |
| 10 | 10 A | Küme (çalıştır/başlat), modül 4×4 (çalıştır/başlat) |
| 11 | 10 A | Yolcu bölmesi sigorta tablosu (Lojik güç) |
| 12 | 15A | radyo uydusu |
| 13 | 15A | Korna, İç mekan lambaları |
| 14 | 15A | Uzun far, Uzun far göstergesi (küme) |
| 15 | – | Kullanılmamış |
| 16 | 30A kartuş sigortası | Elektrikli camlar |
| 17 | 15A | Flaşörler / tehlikeler |
| 18 | – | Kullanılmamış |
| 19 | 20A | Yüksek merkez stop lambası (CHMSL) / Stop lambaları |
| 20 | 10 A | Hız k10trol modülü, Geri vites lambaları, Aşırı hız iptal anahtarı, Elektr10ik dönüş sinyali (viraj), Kilitlenme önleyici fren sistemi (ABS) (yalpa denge k10trolü) |
| 21 | 5A | Marş Röle Bobini |
| 22 | 5A | Kullanılmamış (yedek) |
| 23 | 30A | Farlar (kısa huzme ve uzun huzme) |
| 24 | 20A | Radyo pil güç kaynağı (B +) |
| 25 | – | Aksesuar rölesi (pencere regülatörü) |
| 26 | 2A | Yedekli seyir anahtarı |
| 27 | 10 A | Klima fan rölesi / karıştırma kapıları |
| 28 | 15A | Pille çalışan 4×4 modül (B +) |
| 29 | 20A | Çakmak, Teşhis k10ektörü (OBD II) |
| 30 | 5A | Elektrikli Aynalar |
| 31 | 20A | Ön park lambaları, Arka park lambaları, Plaka lambaları, Dimmer, Çekici park lambaları |
| 32 | 5A | Fren anahtarı (mantık) |
| 33 | 5A | Gösterge paneli için pil beslemesi (B +) |
| 34 | 20A | Priz |
| 35 | 15A | Elektrikli kilitler |
Motor bölmesi (2.3L)
Güç dağıtım kutusunda sigorta ataması, 2.3L motor (2010, 2011)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A** | Yolcu bölmesi sigorta tablosu |
| 2 | – | Kullanılmamış |
| 3 | 40A** | Yolcu bölmesi sigorta tablosu |
| 4 | – | Kullanılmamış |
| 5 | 50A** | Yolcu bölmesi sigorta tablosu |
| 6 | – | Kullanılmamış |
| 7 | 30A** | marş solenoidi |
| 8 | – | Kullanılmamış |
| 9 | 40A** | K10tak anahtarı |
| 10 | – | Kullanılmamış |
| 11 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | – | Kullanılmamış |
| 13 | 30A** | Fan motoru (klima) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 18 | – | Kullanılmamış |
| 19 | 20A** | Motor fanı |
| 20 | – | Kullanılmamış |
| 21 | 10 A* | PCM beslemeyi canlı tutar, bid10 boşaltma valfi solenoidi |
| 22 | – | Kullanılmamış |
| 23 | 30A* | Yakıt pompası motoru, Yakıt enjektörleri |
| 24 | – | Kullanılmamış |
| 25 | 10 A* | Klima debriyaj solenoidi |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | – | Kullanılmamış |
| 29 | 30A* | Ön cam silecekleri / çamaşır makineleri |
| 30 | – | Kullanılmamış |
| 31 | 15A* | Sis farları |
| 32 | – | Kullanılmamış |
| 33 | 30A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | 7,5A* | Çekme (sağa dönüş) |
| 39 | 15A* | PCM gücü |
| 40 | – | Kullanılmamış |
| 41 | 10 A* | Otomatik şanzıman |
| 42 | 7,5A* | Çekme (sola dönüş) |
| 43 | 20A* | Motor Fan Röle Bobini, Klima Röle Bobini, IAC, Kütle Hava Akış Sensörü, Isıtmalı Egzoz Gazı Oksijen Sensörü, Katalizör Modülü Sensörü, Buhar Yönetim Valfi Solenoidi |
| 44 | 15A* | Ateşleme Bobini, K10dansatör |
| 45A | – | Kullanılmamış |
| 45B | – | Kullanılmamış |
| 46A | – | Yakıt pompası rölesi, Yakıt enjektörü rölesi |
| 46B | – | Kullanılmamış |
| 47 | – | Motor fanı rölesi |
| 48 | – | Marş rölesi |
| 49 | – | Kullanılmamış |
| 50 | – | Kullanılmamış |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Kullanılmamış |
| 54 | – | PCM rölesi |
| 55 | – | Üfleyici rölesi |
| 56A | – | A / C debriyaj solenoid rölesi |
| 56B | – | Sis farı rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
Motor bölmesi (3.0L ve 4.0L)
Güç dağıtım kutusunda sigorta ataması, 4.0L motor (2010, 2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 40A** | Yolcu bölmesi sigorta tablosu |
| 2 | – | Kullanılmamış |
| 3 | 40A** | Yolcu bölmesi sigorta tablosu |
| 4 | – | Kullanılmamış |
| 5 | 50A** | Yolcu bölmesi sigorta tablosu |
| 6 | – | Kullanılmamış |
| 7 | 30A** | marş solenoidi |
| 8 | – | Kullanılmamış |
| 9 | 40A** | K10tak anahtarı |
| 10 | – | Kullanılmamış |
| 11 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | – | Kullanılmamış |
| 13 | 30A** | Fan motoru (klima) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | 10 A* | PCM beslemeyi canlı tutar, bid10 boşaltma valfi solenoidi |
| 22 | – | Kullanılmamış |
| 23 | 30A* | Yakıt pompası motoru, Yakıt enjektörleri |
| 24 | – | Kullanılmamış |
| 25 | 10 A* | Klima debriyaj solenoidi |
| 26 | – | Kullanılmamış |
| 27 | 20A* | modül 4×4 |
| 28 | – | Kullanılmamış |
| 29 | 30A* | Ön cam silecekleri / çamaşır makineleri |
| 30 | – | Kullanılmamış |
| 31 | 15A* | Sis farları |
| 32 | – | Kullanılmamış |
| 33 | 30A* | modül ABS |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | 7.5A* | Çekme (sağa dönüş) |
| 39 | 15A* | PCM gücü |
| 40 | – | Kullanılmamış |
| 41 | 10 A* | Otomatik şanzıman |
| 42 | 7.5A* | Çekme (sola dönüş) |
| 43 | 20A* | Klima röle bobini, IAC, kütle hava akış sensörü, ısıtmalı egzoz gazı oksijen sensörü, katalitik modül sensörü, buhar yönetim valfi solenoidi, EGR solenoidi, ısıtmalı PCV |
| 44 | 15A* | Ateşleme Bobini, K10dansatör |
| 45A | – | Kullanılmamış |
| 45B | – | Kullanılmamış |
| 46A | – | Klima debriyaj solenoidi |
| 46B | – | Kullanılmamış |
| 47 | – | PCM rölesi |
| 48A | – | Yakıt pompası rölesi, Yakıt enjektörü rölesi |
| 48B | – | Sis farı rölesi |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Kullanılmamış |
| 54 | – | Kullanılmamış |
| 55 | – | Üfleyici rölesi |
| 56 | – | Marş rölesi |
| * Mini Sigortalar ** Maxi Sigortalar |
