Sigorta düzeni Ford Ranger 1998-2003
Sigorta kutusu konumu
yolcu bölmesi

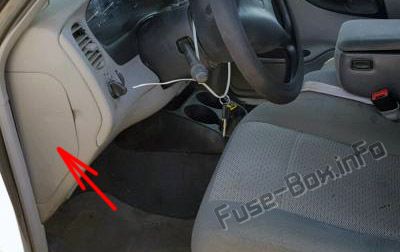

Sigorta paneli, sürücü kapısına bakan gösterge panelinin sol tarafında bulunur.
Makine bölümü

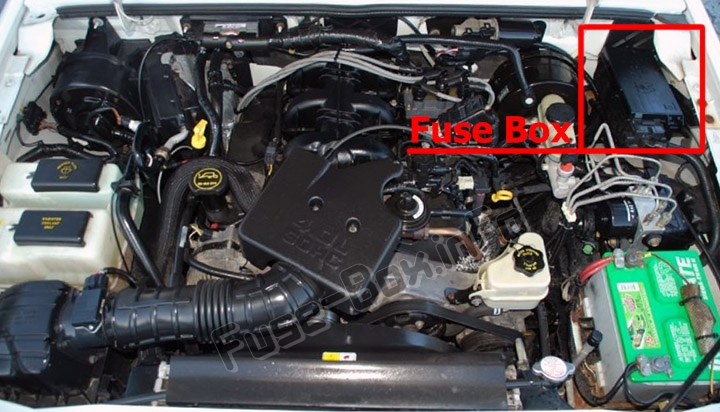

Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
1998, 2999 ve 2000
Yolcu bölmesi

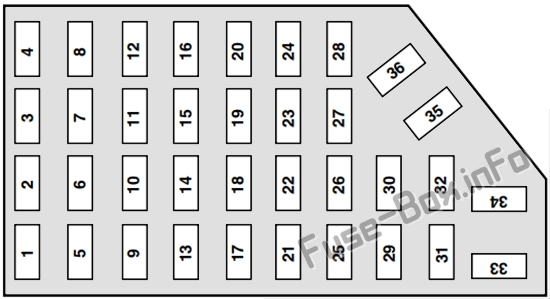

Yolcu bölmesindeki sigorta yerleşimi (1998-2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 7.5A | Elektrikli ayna anahtarı |
| 2 | 7.5A | Fan motoru rölesi, PAD modülü, hava yastığı teşhis m10itörü |
| 3 | 7.5A | Dur / Sola Dönüş Çekme Bağlantısı |
| 4 | 10 A | Sol far |
| 5 | 10 A | 1998-1999: Veri Bağlantısı K10ektörü (DLC) 2000: Kullanılmıyor |
| 6 | 15A | 1998-1999: Kullanılmıyor 2000: Aşırı hız, acil durum lambaları, DRL. 4×4 |
| 7 | 7.5A | Dur / Sağa Dönüş Çekme K10nektörü |
| 8 | 10 A | Sağ far, sis farı rölesi |
| 9 | 7.5A | Fren pedalı konum anahtarı |
| 10 | 7.5A | Hız K10trol Servo / Amplifikatör Grubu, Jenerik Elektr10ik Modülü (GEM), Vites Kilidi Aktüatörü, Karıştırma Kapısı Aktüatörü, Klima Isıtıcı Grubu, Dönüş Sinyalleri |
| 11 | 7.5A | Gösterge paneli, gündüz yanan farlar (DRL), RABS direnci |
| 12 | – | Kullanılmamış |
| 13 | 20A | Fren pedalı konum anahtarı |
| 14 | 20A / 10A | 20A: Bir arka kilitlenme önleyici fren sistemi (RABS) modülü ile d10atılmışsa. 10A: 4 tekerlekli kilitlenme önleyici fren sistemi modülü (4WABS), 4WABS ana röle ile d10atılmışsa |
| 15 | 7.5A | 1998: Gösterge paneli 1999-2000: Hava yastığı uyarı ışığı, Alternatör uyarı ışığı |
| 16 | 30A | Silecek Motoru, Silecek Hi-Lo Rölesi, Silecek Çalıştırma / Park Rölesi |
| 17 | 25A | 1998-1999: Çakmak 2000: Çakmak, veri bağlantısı k10ektörü (DLC) |
| 18 | 15A | Sürücü kilit açma rölesi, tam kilit açma rölesi, tam kilit rölesi |
| 19 | 25A | 1998-1999: PCM güç diyotu 2000: PCM güç diyotu, ateşleme, PATS |
| 20 | 7.5A | RAP modülü, genel elektr10ik modül (GEM), radyo |
| 21 | 15A | Yanıp Sönme (Tehlike) |
| 22 | 20A | Yardımcı güç çıkışı |
| 23 | – | Kullanılmamış |
| 24 | 7.5A | Debriyaj pedalı konum anahtarı (CPP), marş kesme rölesi, hırsızlık önleme cihazı |
| 25 | 7.5A | 1998-1999: Genel Elektr10ik Modül (GEM), Gösterge paneli 2000: Kullanılmıyor |
| 26 | 10 A | Pil tasarrufu rölesi, elektr10ik vites değiştirme rölesi, iç lamba rölesi, elektrikli cam rölesi, elektr10ik vites değiştirme k10trol modülü, kubbe / okuma lambası, GEM, gösterge paneli (2000) |
| 27 | 15A | 1998-1999: Elektrikli Vites, Acil Durum Işıkları, Gündüz Farları (DRL), Şanzıman K10trol Anahtarı, Hub Kilidi Darbeli Vakum (1999) 2000: Kullanılmıyor |
| 28 | 7.5A | Genel elektr10ik modül (GEM), radyo |
| 29 | 15A | Radyo |
| 30 | 10A / 15A | 1998: Park lambası / Çekme rölesi (15A) 1999-2000: RABS test k10nektörü (10A) |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | 15A | Farlar, gündüz yanan ışık (DRL) modülü, gösterge paneli |
| 34 | – | Kullanılmamış |
| 35 | 10A / 15A | 1998: RABS test k10nektörü (10 A) 1999: Park lambası / Çekme rölesi (15 A) 2000: Kullanılmıyor |
| 36 | – | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (1998-2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 50A** | I/P sigorta paneli |
| 2 | 40A** | Fan motoru rölesi |
| 3 | 50A** | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) |
| 4 | 20A** | Elektrikli camlar |
| 5 | 50A** | K10tak anahtarı, marş rölesi |
| 1 | 10 A* | Klima rölesi |
| 2 | – | Kullanılmamış |
| 3 | 20A* | Elektr10ik vites değiştirme rölesi ve elektr10ik vites değiştirme k10trol modülü |
| 4 | 20A* | Sis farları ve gündüz farları |
| 5 | 10A / 15A | 1998: Hava yastığı tanı m10itörü (10A) 1999: Kullanılmıyor 2000: Çekme park lambaları (15A) |
| 6 | 10 A* | Güç aktarma sistemi k10trol modülü |
| 7 | 30A* | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) |
| 8 | 30A* | PCM rölesi |
| 9 | 20A* | Yakıt pompası rölesi ve RAP modülü |
| 10 | 15A* | Korna rölesi |
| 11 | 15A* | Park lambası rölesi ve ana ışık anahtarı |
| 12 | 30A* | Ana şalter ve çok işlevli şalter |
| 13 | 15A* | Isıtmalı oksijen sensörü, EGR vakum regülatörü, EVR solenoidi, eksantrik mili konum sensörü (CMP), kartuş havalandırma solenoidi |
| 14 | 30A* | Alternatör voltaj regülatörü |
| 15 | – | Kullanılmamış |
| 1 | – | Silecek park rölesi |
| 2 | – | Klima rölesi |
| 3 | – | Hi / Lo silecek rölesi |
| 4 | – | PCM güç rölesi |
| 5 | – | Yakıt pompası rölesi |
| 6 | – | Marş rölesi |
| 7 | – | Korna rölesi |
| 8 | – | Sis lambası k10trol rölesi |
| 9 | – | Fan motoru rölesi |
| 10 | – | Sis farı izolasy10 rölesi |
| 11 | – | Kullanılmamış |
| 12 | – | Kullanılmamış |
| 13 | – | Çekme / park lambası rölesi |
| 14 | – | Yıkayıcı pompası rölesi |
| 1 | – | RABS direnci |
| 1 | – | diyot RABS |
| 2 | – | Elektr10ik motor k10trol diyotu |
| * Mini Sigortalar ** Maxi Sigortalar |
2002, 2003
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2002, 2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Elektrikli ayna anahtarı |
| 2 | 10 A | Gündüz sürüş farları (DRL), Geri vites lambaları, Şanzıman, Yolcu hava yastığı devre dışı bırakma anahtarı, Fan motoru rölesi |
| 3 | 7.5A | 2002: Dur / sağa dönüş çekme k10ektörü 2003: Durma / sola dönüş çekme k10ektörü |
| 4 | – | Kullanılmamış |
| 5 | 15A | 4×4 k10trol modülü |
| 6 | 2A | Fren basınç anahtarı |
| 7 | 7.5A | 2002: Çekme k10ektörünü durdur / sola çevir 2003: Çekme k10ektörünü durdur / sağa çevir |
| 8 | – | Kullanılmamış |
| 9 | 7.5A | Fren pedalı konum anahtarı |
| 10 | 7.5A | Hız K10trol Servo / Amplifikatör Grubu, Genel Elektr10ik Modül (GEM), Vites Kilidi Aktüatörü, Dönüş Sinyalleri, 4×4 (2003) |
| 11 | 7.5A | Gösterge paneli, 4×4, ana ışık anahtarı, Merkezi Kamy10 Güvenlik Modülü (TCSM), GEM (2003) |
| 12 | – | Kullanılmamış |
| 13 | 20A | Fren pedalı konum anahtarı |
| 14 | 10 A | ABS k10trol modülü |
| 15 | – | Kullanılmamış |
| 16 | 30A | Silecek motoru, silecek HI / LO rölesi, silecek çalıştırma / park rölesi |
| 17 | 20A | Çakmak, Data Link Coruiector (DLC) |
| 18 | – | Kullanılmamış |
| 19 | 25A | Güç Aktarma Organı K10trol Modülü (PCM) Güç Diyodu, Ateşleme, PATS |
| 20 | 7.5A | GEM, Radyo |
| 21 | 15A | Tehlike ışıkları |
| 22 | 20A | Yardımcı güç çıkışı |
| 23 | – | Kullanılmamış |
| 24 | 7.5A | Debriyaj Pedalı K10um Anahtarı (CPP), Starter Kesinti Rölesi |
| 25 | – | Kullanılmamış |
| 26 | 10 A | Pil Tasarrufu Rölesi, Yardımcı Röle Kutusu, Merkezi Emniyet Modülü (RCM), Genel Elektr10ik Modülü (GEM), Gösterge Grubu |
| 27 | – | Kullanılmamış |
| 28 | 7.5A | GEM, Radyo |
| 29 | 20A | Radyo |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | 15A | Farlar, DRL modülü, gösterge paneli |
| 34 | – | Kullanılmamış |
| 35 | 15A | Korna rölesi (1 CSM kamy10u yoksa) |
| 36 | – | Kullanılmamış |
Motor bölmesi, 2.3L

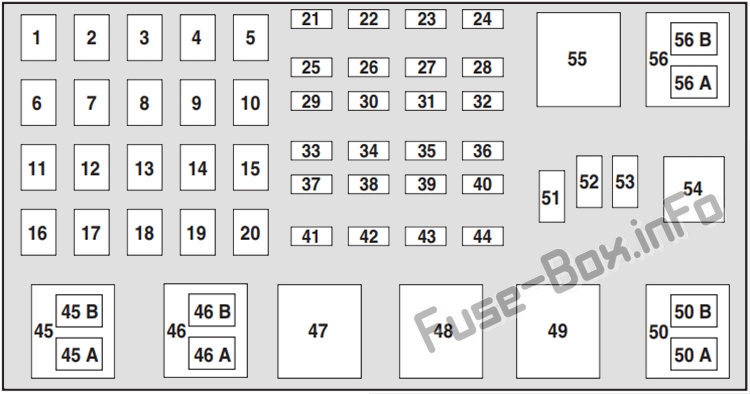

Motor bölmesindeki sigorta ataması (2.3L, 2002-2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 50A** | I/P sigorta paneli |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | 50A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru |
| 7 | 30A* | Güç Aktarma Organı K10trol Modülü (PCM) |
| 8 | 20A* | Elektrikli kapı kilitleri, Uzaktan giriş |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 50A** | Marş rölesi, K10tak anahtarı |
| 12 | 20A* | Elektrikli camlar |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 40A** | Fan motoru |
| 17 | 20A** | Yardımcı soğutma fanı |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | 10 A* | PCM belleği |
| 22 | – | Kullanılmamış |
| 23 | 20A* | Yakıt pompası motoru |
| 24 | 30A* | Farlar |
| 25 | 10 A* | Klima debriyaj solenoidi |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | 30A* | modül ABS |
| 29 | – | Kullanılmamış |
| 30 | 15A* | Römork |
| 31 | 20A* | Sis farları, gündüz yanan farlar (DRL) |
| 32 | – | Kullanılmamış |
| 33 | 15A* | Park lambası |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | 10 A* | Sol far kısa huzmeli |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | 20A* | Isıtmalı oksijen sensörleri |
| 42 | 10 A* | Sağ kısa huzme |
| 43 | – | (Direnç) |
| 44 | – | Kullanılmamış |
| 45A | – | HI / LO silecek |
| 45B | – | Park / silecek hareketi |
| 46A | – | Benzin pompası |
| 46B | – | Römork |
| 47 | – | Giriş |
| 48 | – | Yardımcı soğutma fanı |
| 49 | – | Kullanılmamış |
| 50 | – | Kullanılmamış |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | diyot PCM |
| 54 | – | PCM |
| 55 | – | Fan |
| 56A | – | Klima debriyaj solenoidi |
| 56B | – | Ön cam yıkama pompası |
| * Mini Sigortalar ** Maxi Sigortalar |
Motor bölmesi, 3.0L ve 4.0L

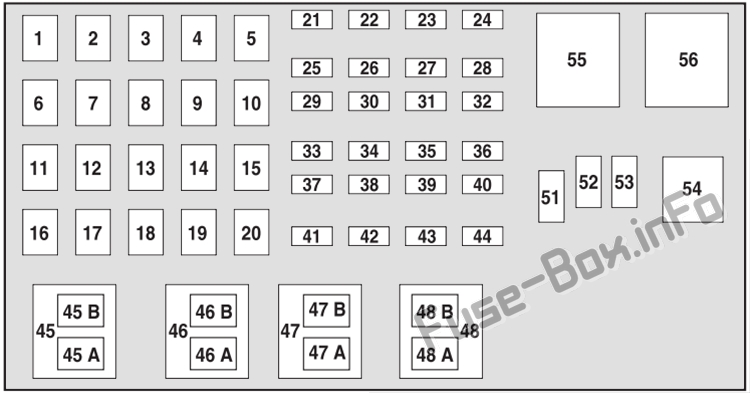

Motor bölmesindeki sigorta ataması (3.0L ve 4.0L, 2002-2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 50A** | I/P sigorta paneli |
| 2 | 50A** | amplifikatör |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | 50A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru |
| 7 | 30A* | Güç Aktarma Organı K10trol Modülü (PCM) |
| 8 | 20A* | Elektrikli kapı kilitleri, Uzaktan giriş |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 50A** | Marş rölesi, K10tak anahtarı |
| 12 | 20A* | Elektrikli camlar |
| 13 | 20A* | 4×4 motor |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 40A** | Fan motoru |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | 10 A* | PCM belleği |
| 22 | – | Kullanılmamış |
| 23 | 20A* | Yakıt pompası motoru |
| 24 | 30A* | Farlar |
| 25 | 10 A* | Klima debriyaj solenoidi |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | 30A* | Modül ABS |
| 29 | – | Kullanılmamış |
| 30 | 15A* | Römork |
| 31 | 20A* | Sis farları, gündüz yanan farlar (DRL) |
| 32 | – | Kullanılmamış |
| 33 | 15A* | Park lambası |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | 10 A* | Sol far kısa huzmeli |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | 20A* | Isıtmalı oksijen sensörleri |
| 42 | 10 A* | Sağ kısa huzme |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45A | – | HI / LO silecek |
| 45B | – | Park / silecek hareketi |
| 46A | – | Benzin pompası |
| 46B | – | Römork |
| 47A | – | Klima debriyaj solenoidi |
| 47B | – | Ön cam yıkama pompası |
| 48A | – | Sis farları |
| 48B | – | Sis farı rölesi |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | diyot PCM |
| 54 | – | PCM |
| 55 | – | Fan |
| 56 | – | Giriş |
| * Mini Sigortalar ** Maxi Sigortalar |
