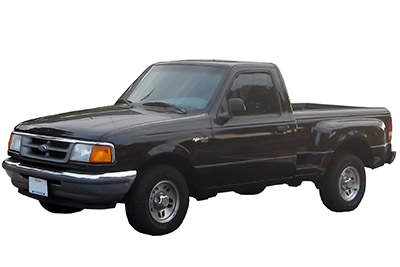

Bu yazıda 1995’ten 1997’ye kadar üretilen ikinci nesil Ford Ranger’ı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Ranger 1995-1997
İç sigorta kutusu
Sigorta kutusu konumu
Sigorta paneli, ön panelin sol tarafındaki kapağın arkasında bulunur.

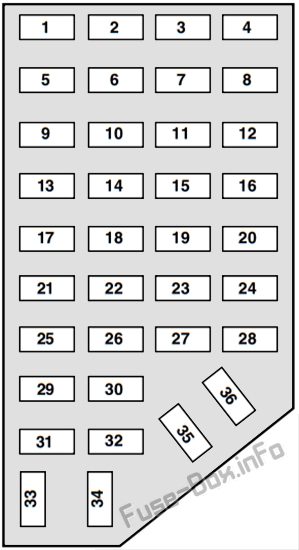

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 7.5A | Elektrikli ayna |
| 2 | – | Açık |
| 3 | 15A | Park lambaları |
| 4 | 10 A | Sol far |
| 5 | 10 A | OBD II sistemi |
| 6 | 7.5A | Hava yastığı sistemi; Üfleyici rölesi |
| 7 | 7.5A | İlyum. anahtarlar |
| 8 | 10 A | Sağ far; Sis farı sistemi |
| 9 | 10 A | Kilitlenme önleyici sistem |
| 10 | 7.5A | Hız k10trolü; GEM sistemi; Frenlerin kilitlenmesi |
| 11 | 7.5A | Tehlike ışıkları |
| 12 | 10 A | Ön yıkama sistemi |
| 13 | 15A | PCM sistemi; Işıkları durdurun; 4 tekerlek sürüşü; Kilitlenme önleyici fren; hız k10trolü |
| 14 | 10/20A | Kilitlenme önleyici sistem |
| 15 | 7.5A | Hava yastığı sistemi; Alternatör |
| 16 | 30A | Ön cam sileceği |
| 17 | 15A | çakmak |
| 18 | 15A | Klima sistemi |
| 19 | 25A | Ateşleme bobini; PCM sistemi |
| 20 | 7.5A | Radyo; GEM sistemi; Hırsızlığa karşı |
| 21 | 15A | Tehlike ışıkları |
| 22 | 10 A | yanıp sönen |
| 23 | – | Kullanılmamış |
| 24 | 10 A | Marş rölesi; Hırsızlığa karşı |
| 25 | 7.5A | hız göstergesi; GEM Sistemi |
| 26 | 10 A | Overdrive 4R44E / 4R55E; Acil durum ışıkları; DRL sistemi |
| 27 | 10 A | Kaputun altındaki lamba; Okuma ışıkları; Torpido gözü lambası; Kubbe lambası; Vizör lambaları; 4×4 sistemi |
| 28 | 7.5A | GEM Sistemi |
| 29 | 10 A | Ses sistemi |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | 15A | Kırmızı ışıklar |
| 34 | – | Kullanılmamış |
Motor bölmesi sigorta kutusu

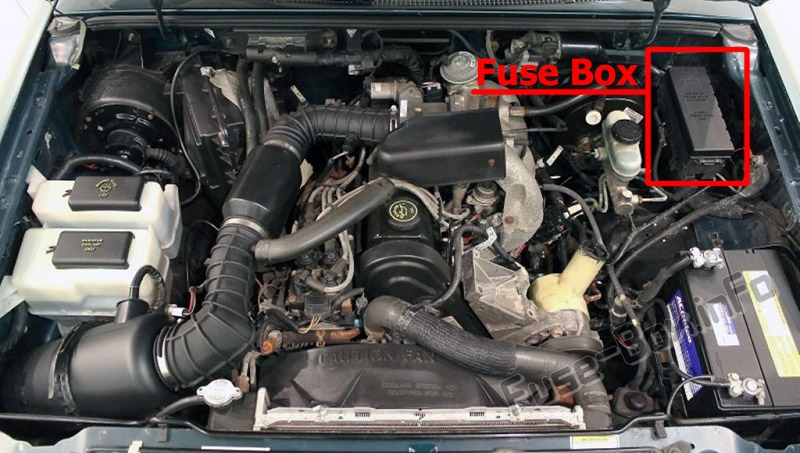

Sigorta kutusu konumu
Sigorta kutusunun şeması
Röle
