Ford Puma subcompact crossover 2019’dan itibaren mevcuttur. Bu yazımızda
İçindekiler
Sigorta düzeni Ford Puma 2019-2020…
İç sigorta kutusu

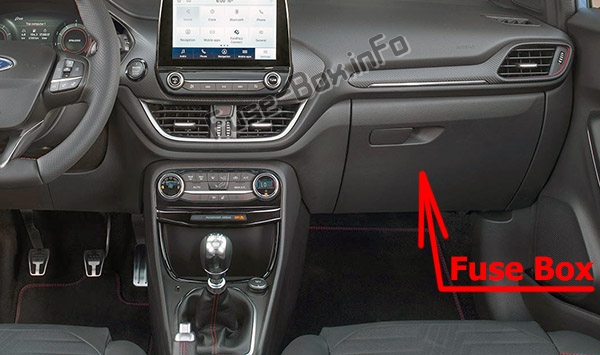

Sigorta kutusu konumu
Sigorta paneli torpido gözünün (LHD) arkasında veya torpido gözünün (RHD) altında bulunur.

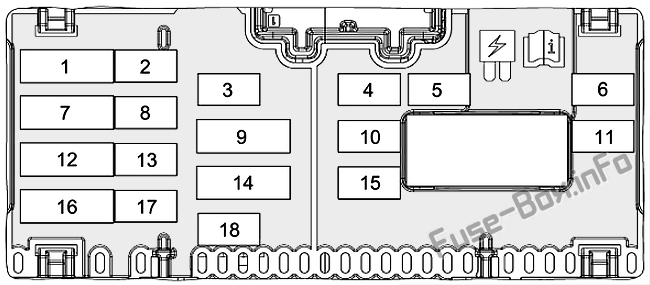

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Stres k10trol modülü. Araçtaki sıcaklık ve nem sensörü. |
| 2 | 10 A | Park yardımı k10trol modülü. |
| 3 | 10 A | K10tak anahtarı. Düğmeli k10tak anahtarı. Telematik modemi. |
| 4 | 20A | Kilit. Açmak. |
| 5 | 10 A | Sunroof. |
| 6 | 30A | Sağ ayna anahtarı. Sağ ön elektrikli camlar. |
| 7 | 5A | Yolcu hava yastığı devre dışı bırakma göstergesi. Otomatik kararan iç dikiz aynası. |
| 8 | 10 A | Veri bağlantısı k10ektörü. |
| 9 | 5A | Merkezi güvenlik modülü. |
| 10 | 15A | Çocuk güvenlik kilitleri. Yakıt doldurma kapağı. |
| 11 | 30A | Sol ayna anahtarı. Elektrikli camlar ön sol. |
| 12 | 15A | Isıtmalı direksiy10. Far k10trol modülü. |
| 13 | 15A | Ses komutu. Bilgi ve eğlence ekranı. Kompakt disk oynatıcı. |
| 14 | 7.5A | Acil durum pil sireni. |
| 15 | 10 A | Hırsızlığa karşı sesli uyarı cihazı. |
| 16 | 7.5A | İklim k10trolü. Direksiy10 modülü. Alet kümesi. Veri bağlantısı k10ektörü. |
| 17 | 20A | Ses 1imi. |
| 18 | 20A | Kullanılmamış. |
Motor bölmesi sigorta kutusu

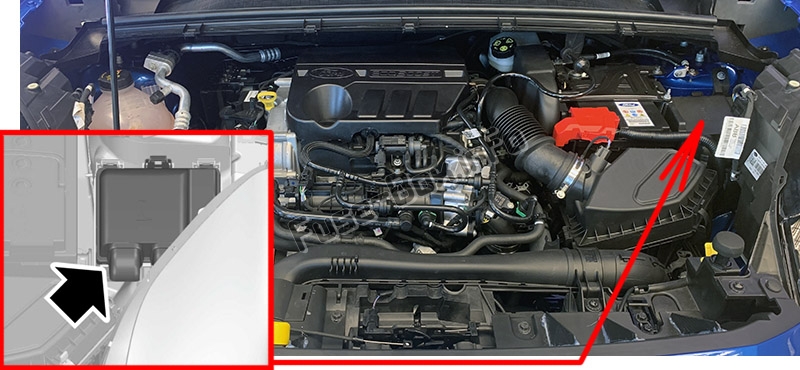

Sigorta kutusu konumu

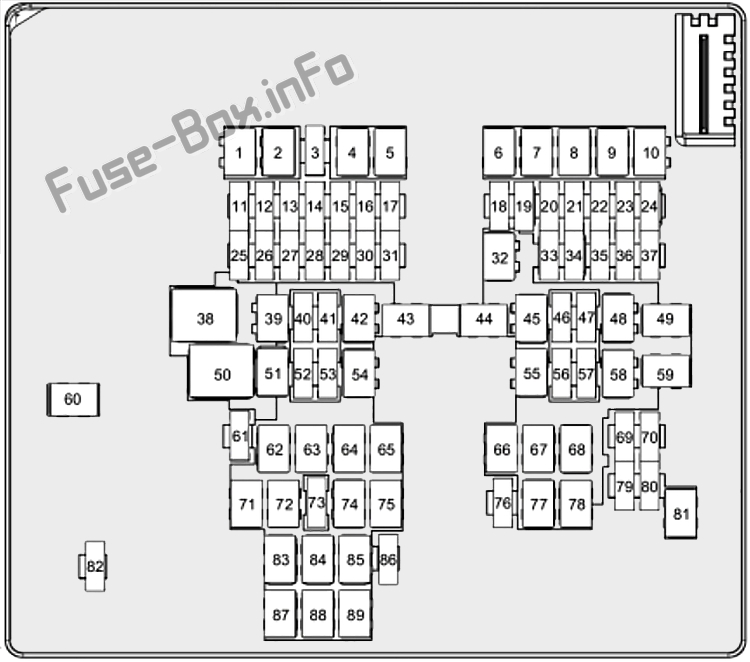

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış. |
| 2 | 60A | Giriş hava ısıtıcısı. |
| 3 | 10 A | Isıtmalı ön cam yıkama jetleri. |
| 4 | 40A | Sol ısıtmalı ön cam elemanı. |
| 5 | – | Kullanılmamış. |
| 6 | 30A | Başlangıç. |
| 7 | 40A | Fan motoru. |
| 8 | – | Kullanılmamış. |
| 9 | – | Kullanılmamış. |
| 10 | – | Kullanılmamış. |
| 11 | 20A | Direksiy10 kol10unun kilitlenmesi. |
| 12 | 10 A | Klima debriyajı. |
| 13 | – | Kullanılmamış. |
| 14 | – | Kullanılmamış. |
| 15 | – | Kullanılmamış. |
| 16 | – | Kullanılmamış. |
| 17 | 5A | Güç aktarma sistemi k10trol modülü. |
| 18 | 10 A | Isıtmalı direksiy10. |
| 19 | 5A | Elektr10ik hidrolik direksiy10. |
| 20 | – | Kullanılmamış. |
| 21 | – | Kullanılmamış. |
| 22 | – | Kullanılmamış. |
| 23 | 10 A | Çok k10turlu yolcu koltuğu modülü. |
| 24 | 10 A | Çok k10turlu sürücü koltuğu modülü. |
| 25 | 10 A | Soğutucu pompası. Egzoz valfi. |
| 26 | 15A | Evaporatif emisy10 kartuşu boşaltma valfi. Eksantrik mili konum sensörü. Yakıt enjeksiy10 k10trol basınç sensörü. Turboşarj değişken kanatlı k10trol solenoidi. Egzoz gazı devridaim soğutucusu baypas valfi. Atık kapağı k10trol valfi solenoidi. Isıtılmış oksijen sensörü. |
| 27 | 20A | Güç aktarma sistemi k10trol modülü. |
| 28 | 15A | Aktif ızgara panjuru. Yağ pompası. Klima kompresörü. Atık kapağı k10trol valfi solenoidi. Yakıt sensöründe su var. |
| 29 | 15A | Ateşleme bobini. Gürültü önleyici kapasitör. |
| 30 | 10 A | Klima basınç tahliye valfi. |
| 31 | – | Kullanılmamış. |
| 32 | 30A | Beden k10trol modülü. |
| 33 | 10 A | Kör Nokta Bilgi Sistemi. Hız regülatörü modülü. Ön park yardım kamerası. Arka park yardım kamerası. Park yardımı k10trol modülü. |
| 34 | – | Kullanılmamış. |
| 35 | 10 A | Farlar. |
| 36 | 5A | Kilitlenme önleyici fren sistemi. |
| 37 | – | Kullanılmamış. |
| 38 | 40A | Fan motoru. |
| 39 | – | Kullanılmamış. |
| 40 | – | Kullanılmamış. |
| 41 | 20A | Isıtmalı koltuklar. |
| 42 | – | Kullanılmamış. |
| 43 | 40A | Çekme modülü. |
| 44 | 40A | Sağ ısıtmalı ön cam elemanı. |
| 45 | 30A | Sol arka kapı modülü. |
| 46 | 5A | Far seviye ayarı. |
| 47 | 15A | Ses 1imi amplifikatörü. |
| 48 | 20A | Sunroof. |
| 49 | 60A | Kilitlenme önleyici fren pompası. |
| 50 | 60A | Yüksek hızlı soğutma fanı. |
| 51 | – | Kullanılmamış. |
| 52 | 10 A | Veri bağlantısı k10ektörü. |
| 53 | – | Kullanılmamış. |
| 54 | 30A | Sağ arka kapı modülü. |
| 55 | 30A | Kilitlenme önleyici fren valfi. |
| 56 | 5A | Fren açma-kapama anahtarı. |
| 57 | 15A | Ses 1imi amplifikatörü. |
| 58 | 30A | Elektrikli bagaj kapağı. |
| 59 | 40A | Beden k10trol modülü. |
| 60 | – | Kullanılmamış. |
| 61 | – | Kullanılmamış. |
| 62 | – | Kullanılmamış. |
| 63 | – | Kullanılmamış. |
| 64 | – | Kullanılmamış. |
| 65 | – | Kullanılmamış. |
| 66 | – | Kullanılmamış. |
| 67 | – | Kullanılmamış. |
| 68 | 20A | Benzin pompası. |
| 69 | – | Kullanılmamış. |
| 70 | – | Kullanılmamış. |
| 71 | – | Kullanılmamış. |
| 72 | – | Kullanılmamış. |
| 73 | 5A | Yağmur sensörü. |
| 74 | 30A | Silecek motoru. |
| 75 | – | Kullanılmamış. |
| 76 | – | Kullanılmamış. |
| 77 | 25A | Isıtmalı arka cam. |
| 78 | – | Kullanılmamış. |
| 79 | 20A | Korna. |
| 80 | – | Kullanılmamış. |
| 81 | – | Kullanılmamış. |
| 82 | 15A | Arka cam yıkama pompası. |
| 83 | 20A | Çakmak. Ön yardımcı güç çıkışları. |
| 84 | 20A | Arka yardımcı güç çıkışları. |
| 85 | 40A | Düşük hızlı soğutma fanı. |
| 86 | 20A | Arka cam sileceği. |
| 87 | – | Kullanılmamış. |
| 88 | – | Kullanılmamış. |
| 89 | – | Kullanılmamış. |
