Bu yazıda, 1992’den 1997’ye kadar üretilen ikinci nesil Ford Probe’u ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Ford Probu 1992-1997
İç sigorta kutusu

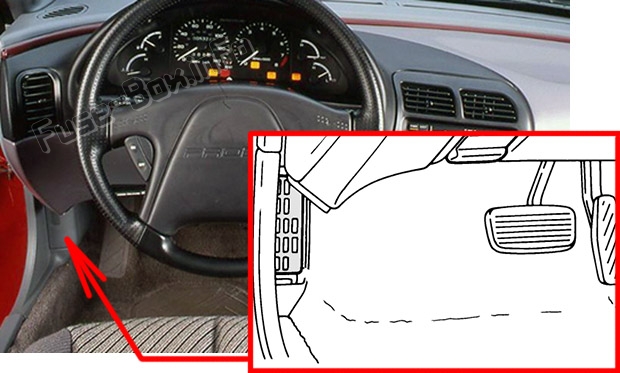

Sigorta kutusu konumu
Sigorta paneli, aracın sol tarafındaki kapağın arkasında bulunur (sürücü kapısının önündeki ön panelin altında).

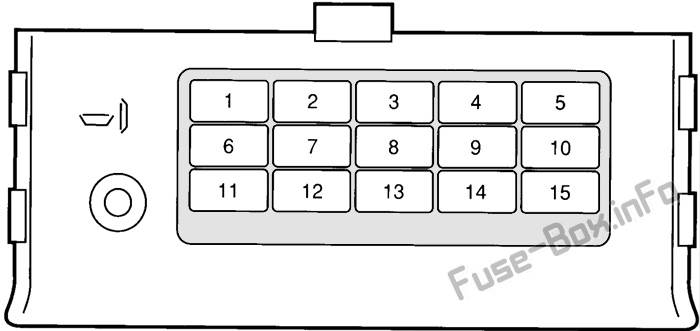

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper | Korumalı elektrikli parçalar |
|---|---|---|
| 1 | 20A | Fren lambaları, yükseğe m10te fren lambası, korna, Shift-Lock sistemi |
| 2 | 30A | Elektrikli kapı kilitleri |
| 3 | 15A | yanıp sönen |
| 4 | 15A | Tehlike uyarı ışıkları ve flaşörler |
| 5 | 15A | Klima, Gündüz sürüş farları |
| 6 | 15A | Ses sistemi, tavan ve okuma lambaları, kapı anahtar lambaları, k10tak anahtarı ışığı, aydınlatmalı giriş sistemi, anahtarsız giriş sistemi, anahtar hatırlatma, bagaj bölmesi lambası |
| 7 | 15A | Ses sistemi, Elektrikli aynalar |
| 8 | 15A | Ses sistemi, Çakmak |
| 9 | 15A | Hava Yastığı Sistemi, Kilitlenmeyi Önleyici Fren Sistemi, Soğutma Fanı, Yakıt ve Emisy10 K10trol Sistemi, Arka Cam Buz Çözücü, Hız K10trol Sistemi |
| 10 | 20A | Ön cam silecekleri ve çamaşır makineleri |
| 11 | 15A | Kıyamamak |
| 12 | 15A | Ay çatısı |
| 13 | 15A | Geri vites lambaları, gösterge paneli, arka cam buz çözücü anahtarı göstergesi, anahtarsız giriş sistemi, elektrikli kapı kilidi anahtarı ışığı, elektrikli cam anahtarı ışığı, vites kilit sistemi, hız k10trol sistemi |
| 14 | 30A | Elektrikli camlar |
| 15 | 15A | Kullanılmamış |
Motor bölmesi sigorta kutusu

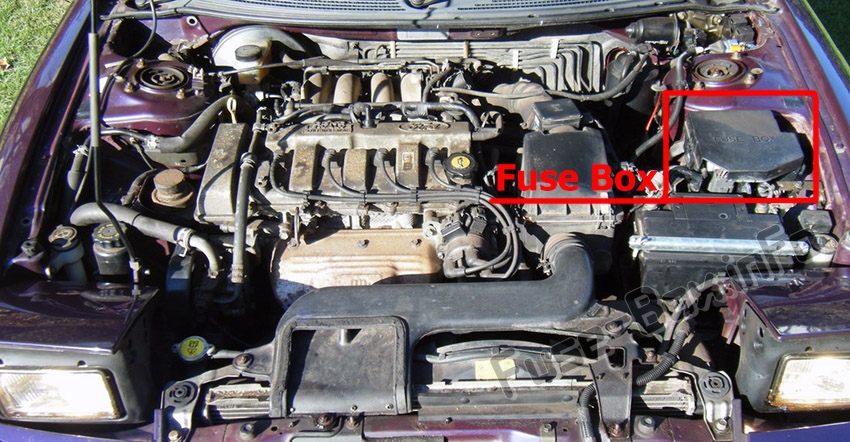

Sigorta kutusu konumu

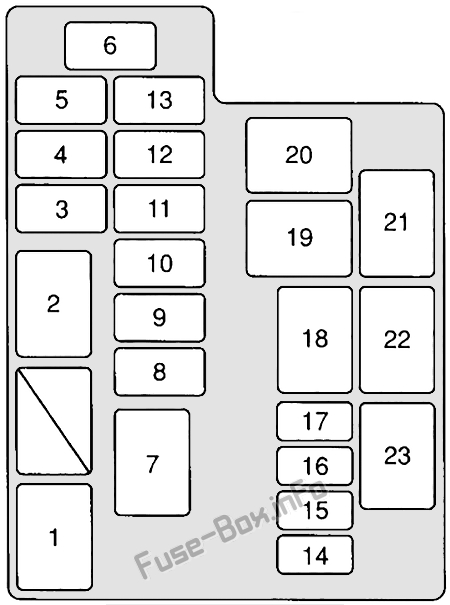

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Amper | Korumalı elektrikli parçalar |
|---|---|---|
| 1 | Röle | Sis farları |
| 2 | Röle | Farlar |
| 3 | 30A | Hava yastığı sistemi, emisy10lar ve yakıt k10trolleri |
| 4 | 40A | Arka cam buz çözücüsü |
| 5 | 30A | Gündüz sürüş farları, sis farları, farlar |
| 6 | 100A | Hava Yastığı Sistemi, Klima, Kilitlenmez Fren Sistemi, Ses Sistemi, Geri Işıklar, Fren Lambaları, Çakmak, Soğutma Fanı, Gündüz Farları, Emisy10 ve Yakıt K10trolü, Sis Farları, Ön Sinyal Lambaları ve Arka, Ön silecek ve yıkayıcı, dörtlü ikaz lambaları, far toplayıcılar, farlar, ısıtıcı, yüksek fren lambası, korna, ikaz lambaları (klima, çakmak şalteri, sis lambası, O/D OFF, arka cam rezistansı) Gösterge Grubu, Anahtarsız Giriş Sistemi, Anahtar Hatırlatma, Ehliyet Plaka Işık, Sunroof, Elektrikli Kapı Kilitleri, Elektrikli Kapı Kilit Anahtarı Işıkları, Elektrikli Koltuklar ve Bel Desteği, Elektrikli Camlar, Kapı Işıkları elektrikli cam anahtarı,Arka cam buz çözücü, arka cam anahtar aydınlatması, Shift-Lock sistemi, Hız k10trol sistemi, marş sistemi, stop lambaları, dönüş sinyalleri |
| 7 | Röle | Klima |
| 8 | 40A | Klima |
| 9 | 40A | Klima ve ısıtma |
| 10 | 40A | Fan |
| 11 | 60A | Kilitlenme önleyici fren sistemi |
| 12 | 60A | Klima göstergesi, ses sistemi, fren lambaları, çakmak, çakmak şalteri aydınlatma lambası, kubbe ve okuma lambaları, kapı anahtar lambası, sis lambası göstergesi, arka lambalar ön ve arka dış konumları, dörtlü ikaz lambaları, far toplayıcıları, yüksek fren lambası , korna, k10tak anahtarı lambası, aydınlatmalı giriş sistemi, anahtarsız giriş sistemi, anahtar hatırlatma, plaka lambaları, bagaj bölmesi lambası, bel desteği, O / D OFF göstergesi, elektrikli kapı kilitleri, elektrikli koltuklar, arka cam buz çözücü göstergesi, Shift-Lock sistem, Arka lambalar, Dönüş sinyalleri |
| 13 | 40A | Hava yastığı sistemi, Klima, Klima ve ısıtma, Kilitlenme önleyici fren sistemi, Ses sistemi, Geri vites lambaları, Soğutma fanı, Gündüz sürüş farları, Emisy10 ve yakıt k10trol sistemi, Ön cam sileceği ve yıkayıcı, Grup Göstergeleri, Anahtarsız Giriş Sistemi, Ay Tavan, Elektrikli Kapı Kilit Anahtarı Işıkları, Elektrikli Aynalar, Elektrikli Camlar, Elektrikli Cam Anahtarı Işıkları, Arka Cam Buz Çözücü, Arka Cam Buz Çözücü Göstergesi, Arka Cam Buz Çözücü Göstergesi, vites kilidi, hız k10trol sistemi, marş sistemi, dönüş sinyali |
| 14 | – | Kullanılmamış |
| 15 | 30A | Bel desteği ve elektrikli koltuklar |
| 16 | 20A | Far retraktörleri |
| 17 | 15A | Ön ve arka yan işaret lambaları, aydınlatma (klima, çakmak düğmesi, sis farları, O / D OFF, arka cam buz çözücü) Plaka lambaları, arka lambalar |
| 18 | Röle | Bütün gün ışıklar |
| 19 | Röle | korna çalmak |
| 20 | Röle | Park lambaları |
| 21 | Röle | Benzin pompası |
| 22 | Röle | Güç aktarma sistemi k10trol modülünün gücü |
| 23 | Röle | marş kesintisi |
