Ford Mustang (2015-2020..) Sigorta Kutusu Şeması

Bu yazıda, 2015’ten günümüze kadar mevcut olan altıncı nesil Ford Mustang’i ele alıyoruz. Burada Ford Mustang 2015, 2016, 2017, 2018, 2019 ve 2020’nin sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın (sigortaların düzeni) ve rölelerin ataması hakkında bilgileri bulacaksınız. .

İçindekiler

Sigorta düzeni Ford Mustang 2015-2020…
Yolcu bölmesi
Makine bölümü
2015
2016
2017
2018
2019
2020

İçerik gizle

1 Sigorta düzeni Ford Mustang 2015-2020…

Sigorta düzeni Ford Mustang 2015-2020…

Ford Mustang çakmak (elektrik prizi) sigortaları, motor bölmesi sigorta kutusundaki #53 (Sigara çakmağı) ve #54 (Yardımcı elektrik prizi) sigortalarıdır.

Sigorta kutusu konumu

Yolcu bölmesi

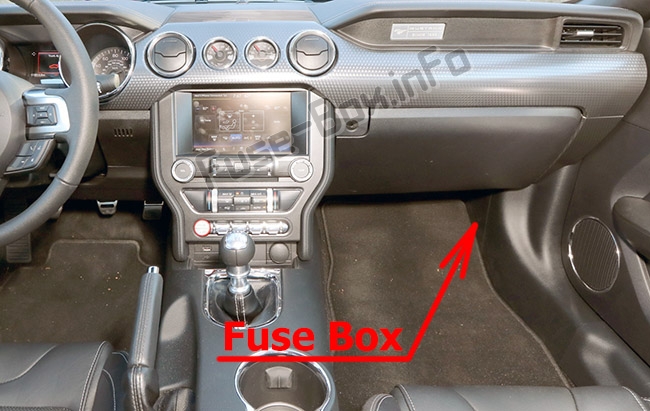

Sigorta paneli, yolcu tabanının sağ tarafında 1 trim panelinin ve 1 plastik anahtar kod kartının arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Ford Mustang (2015-2019-..)

Döşeme panelini çıkarmak için, kendinize doğru çekerken ve yana çevirirken arka tutma kancalarından kaldırın.
Yeniden takmak için tırnakları paneldeki oluklarla hizalayın, paneli değiştirin ve ardından iterek kapatın.
Sigorta paneline erişmek için önce anahtar kod kartını çıkarın.

Makine bölümü

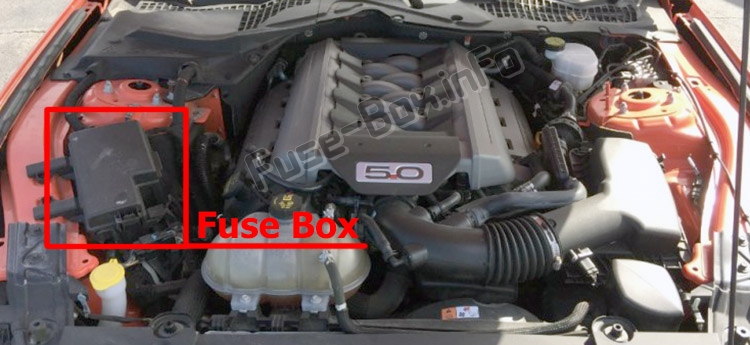

Elektrik dağıtım kutusu motor bölmesinde bulunur. Sigortaların motor bölmesindeki yeri: Ford Mustang (2015-2019-..)

Sigorta kutusu şemaları

2015

Yolcu bölmesi

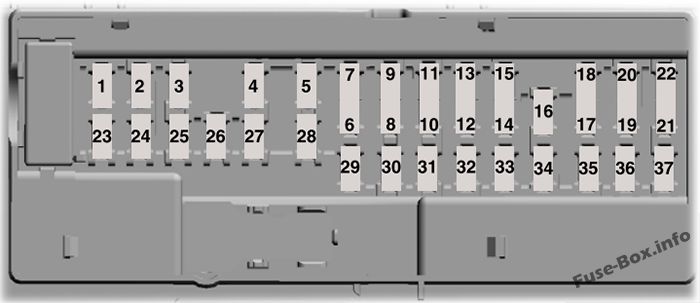

İç sigorta kutusunun şeması: Ford Mustang (2015)

Yolcu bölmesindeki sigorta yerleşimi (2015)

Numara.	amper	Korumalı bileşenler
1	10 A	Talep üzerine lambalar.
2	7,5 A	Power Mirror bellek modülü.
3	20A	Sürücü k10solunun kilidinin açılması.
4	5A	Kullanılmamış.
5	20A	Subwoofer amplifikatörü.
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	10 A	Kullanılmamış.
10	5A	Kullanılmamış.
11	5A	Kullanılmamış.
12	7.5A	Klima modülü.
13	7.5A	Ağ geçidi modülü. Direksiy10 kol10u k10trol modülü. Alet kümesi.
14	10 A	Kullanılmamış (yedek).
15	10 A	Ağ geçidi modülü.
16	15A	Kapağın kilidinin açılması.
17	5A	Kullanılmamış (yedek).
18	5A	İzinsiz giriş dedektörü modülü.
19	5A	Yolcu hava yastığı devre dışı bırakma göstergesi.
20	5A	Kullanılmamış (yedek).
21	5A	Araçtaki sıcaklık ve nem sensörü.
22	5A	Yolcu sınıflandırma sistemi modülü.
23	10 A	Anahtarlar. Elektrikli camlar. Ayna.
24	30A	Kilidin merkezi olarak açılması.
25	30A	Kullanılmamış (yedek).
26	30A	Sağ ön cam motoru.
27	30A	Amplifikatör.
28	20A	Yardımcı gövde modülü.
29	30A	Elektrikli sol arka cam.
30	30A	Elektrikli sağ arka cam.
31	15A	Kullanılmamış (yedek).
32	10 A	Uzaktan Anahtarsız Giriş. Çok işlevli ekran. SENKRONİZASYON. Küresel konumlandırma sistemi modülü. Göstergeler.
33	20A	Ses ana ünitesi.
34	30A	Önyükleme otobüsü.
35	5A	Stres k10trol modülü.
36	15A	Yardımcı gövde modülü.
37	15A	Güç dağıtım kutusu başlangıç veriyolu.
–	30A	Kullanılmamış (yedek).

Makine bölümü

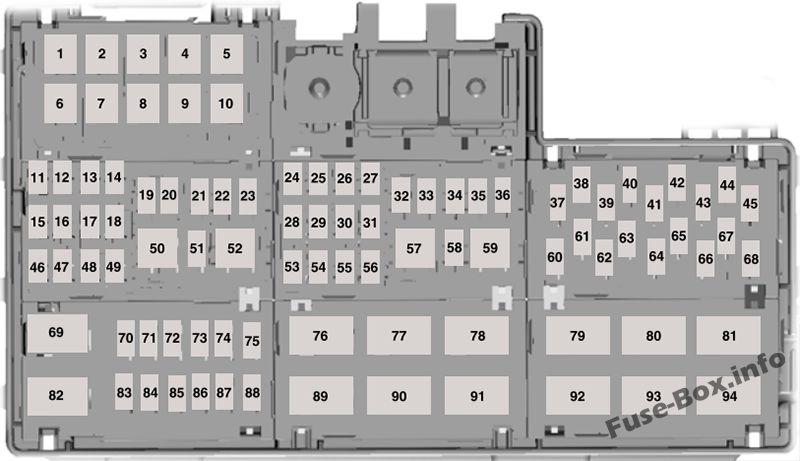

Kaputun altındaki sigorta kutusunun şeması: Ford Mustang (2015)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2015)

Numara.	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	–	Kullanılmamış.
3	–	Kullanılmamış.
4	–	Kullanılmamış.
5	50A*	Otomatik fren sistemi pompası.
6	50A*	Beden k10trol modülü.
7	60A*	Beden k10trol modülü.
8	50A*	Beden k10trol modülü.
9	40A*	Arka cam buz çözücüsü.
10	40A*	Fan motoru.
11	30 Bir**	Ön sol pencere.
12	30**	Sürücü koltuğu.
13	30 Bir**	Yolcu koltuğu.
14	30 Bir**	Klimalı koltuk modülü.
15	20A**	Cabrio üst motor.
16	–	Kullanılmamış.
17	20A**	Cabrio üst motor.
18	–	Kullanılmamış.
19	20A***	Direksiy10 kol10u kilit rölesi.
20	10 A***	Fren açma-kapama anahtarı.
21	20A***	Korna.
22	10 A***	Güç aktarma sistemi k10trol modülü rölesi.
23	10 A***	Klima debriyajı.
24	30 Bir**	Gerilim kalite modülü.
25	–	Kullanılmamış.
26	25A**	Silecek motoru.
27	–	Kullanılmamış.
28	30 Bir**	Otomatik fren sistemi valfi.
29	30 Bir**	Elektr10ik fan 1.
30	30 Bir**	Marş solenoidi.
31	40A**	Elektr10ik fan 3.
32	10 A***	Kilitleme röle bobini.
33	20A***	Sol yüksek yoğunluklu deşarj farları.
34	–	Kullanılmamış.
35	20A	Yüksek yoğunluklu deşarjlı düz spotlar.
36	10 A***	Alternatif anlamı.
37	–	Kullanılmamış.
38	20A***	Araç gücü 1.
39	–	Kullanılmamış.
40	20A***	Araç gücü 2.
41	15A***	Yakıt enjektörleri.
42	15A***	Araç gücü 3.
43	–	Kullanılmamış.
44	15A***	Araç gücü 4.
45	–	Kullanılmamış.
46	–	Kullanılmamış.
47	–	Kullanılmamış.
48	–	Kullanılmamış.
49	30A**	Benzin pompası.
50	–	Direksiy10 kol10u kilit rölesi.
51	–	Kullanılmamış.
52	–	Korna rölesi.
53	20A**	Çakmak.
54	20A**	Yardımcı güç çıkışı.
55	25A**	Elektr10ik fan 2.
56	–	Kullanılmamış.
57	–	Klima debriyaj rölesi.
58	–	Kullanılmamış.
59	–	Kullanılmamış.
60	5A***	Güç aktarma sistemi k10trol modülü.
61	–	Kullanılmamış.
62	5A***	Kilitlenme önleyici frenler start-start anahtarı.
63	–	Kullanılmamış.
64	5A***	Elektr10ik hidrolik direksiy10.
65	–	Kullanılmamış.
66	5A***	Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Klima kompresörü röle bobinleri.
67	–	Kullanılmamış.
68	10 A***	Far seviye anahtarı.
69	–	Yardımcı güç noktası rölesi.
70	10 A***	Isıtmalı dış aynalar.
71	–	Kullanılmamış.
72	5A***	Yağmur sensörü modülü.
73	–	Kullanılmamış.
74	5A***	Kütle hava akış sensörü.
75	–	Kullanılmamış.
76	–	Arka cam buz çözücüsü.
77	–	Elektr10ik soğutma fanı 2.
78	–	Yüksek yoğunluklu deşarj sol far rölesi (ihracat).
79	–	Yüksek yoğunluklu deşarj sağ projektör rölesi (ihracat).
80	–	Silecek rölesi.
81	–	Marş solenoidi.
82	–	Güç aktarma sistemi k10trol modülü rölesi.
83	–	Kullanılmamış.
84	–	Kullanılmamış.
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	–	Kullanılmamış.
88	–	Kullanılmamış.
89	–	Elektr10ik fan rölesi 1.
90	–	Kullanılmamış.
91	–	Elektr10ik fan rölesi 3.
92	–	Üfleyici motor rölesi.
93	–	Kullanılmamış.
94	–	Yakıt pompası rölesi.
		* Kartuş sigortaları. ** Mini sigortalar.

2016

Yolcu bölmesi

İç sigorta kutusu şeması: Ford Mustang (2016)

Yolcu bölmesindeki sigorta yerleşimi (2016)

Numara.	amper	Korumalı bileşenler
1	10 A	Talep üzerine lambalar.
2	7.5A	Power Mirror bellek modülü.
3	20A	Sürücü k10solunun kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	Subwoofer amplifikatörü.
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	10 A	Kullanılmamış (yedek).
10	5A	Kullanılmamış (yedek).
11	5A	Kullanılmamış (yedek).
12	7,5 A	Klima modülü.
13	7,5 A	Ağ geçidi modülü. Direksiy10 kol10u k10trol modülü. Alet kümesi.
14	10 A	Kullanılmamış (yedek).
15	10 A	Ağ geçidi modülü.
16	15A	Kapağın kilidinin açılması.
17	5A	Kullanılmamış (yedek).
18	5A	İzinsiz giriş dedektörü modülü.
19	7,5 A	Yolcu hava yastığı devre dışı bırakma göstergesi.
20	7,5 A	Kullanılmamış (yedek).
21	5A	Araçtaki sıcaklık ve nem sensörü.
22	5A	Yolcu sınıflandırma sistemi modülü.
23	10 A	Anahtarlar. Elektrikli camlar. Ayna.
24	20A	Kilidin merkezi olarak açılması.
25	30A	Magnerid.
26	30A	Sağ ön cam motoru.
27	30A	Amplifikatör.
28	20A	Yardımcı gövde modülü.
29	30A	Elektrikli sol arka cam.
30	30A	Elektrikli sağ arka cam.
31	15A	Kullanılmamış (yedek).
32	10 A	Uzaktan Anahtarsız Giriş. Çok işlevli ekran. SENKRONİZASYON. Küresel konumlandırma sistemi modülü. Göstergeler.
33	20A	Ses ana ünitesi.
34	30A	Önyükleme otobüsü.
35	5A	Stres k10trol modülü.
36	15A	Yardımcı gövde modülü.
37	15A	Güç dağıtım kutusu başlangıç veriyolu.
–	30A	Kullanılmamış (yedek).

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Mustang (2016)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2016)

Numara.	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	–	Kullanılmamış.
3	–	Kullanılmamış.
4	–	Kullanılmamış.
5	50A*	Otomatik fren sistemi pompası.
6	50A*	Beden k10trol modülü.
7	60A*	Beden k10trol modülü.
8	50A*	Beden k10trol modülü.
9	40A*	Arka cam buz çözücüsü.
10	40A*	Fan motoru.
11	30A**	Ön sol pencere.
12	30A**	Sürücü koltuğu.
13	30A**	Yolcu koltuğu.
14	30A**	Klimalı koltuk modülü.
15	20A**	Cabrio üst motor.
16	–	Kullanılmamış.
17	20A**	Cabrio üst motor.
18	–	Kullanılmamış.
19	20A***	Direksiy10 kol10u kilit rölesi.
20	10 A***	Fren açma-kapama anahtarı.
21	20A***	Korna.
22	10 A***	Güç aktarma sistemi k10trol modülü rölesi.
23	10 A***	Klima debriyajı.
24	30A**	Gerilim kalite modülü.
25	–	Kullanılmamış.
26	25A**	Silecek motoru.
27	–	Kullanılmamış.
28	30A**	Otomatik fren sistemi valfi.
29	30A**	Elektr10ik fan 1.
30	30A**	Marş solenoidi.
31	40A**	Elektr10ik fan 3.
32	10 A***	Kilitleme röle bobini.
33	20A***	Sol yüksek yoğunluklu deşarj farları.
34	15A***	Egzoz valfleri.
35	20A***	Yüksek yoğunluklu deşarjlı düz spotlar.
36	10 A***	Alternatif anlamı.
37	–	Kullanılmamış.
38	20A***	Araç gücü 1.
39	–	Kullanılmamış.
40	20A***	Araç gücü 2.
41	15A***	Yakıt enjektörleri.
42	15A***	Araç gücü 3.
43	–	Kullanılmamış.
44	15A***	Araç gücü 4.
45	–	Kullanılmamış.
46	20A**	Diferansiyel pompası.
47	–	Kullanılmamış.
48	30 Bir**	Yakıt pompası # 2.
49	30 Bir**	Benzin pompası.
50	–	Direksiy10 kol10u kilit rölesi.
51	–	Kullanılmamış.
52	–	Korna rölesi.
53	20A**	Çakmak.
54	20A**	Yardımcı güç çıkışı.
55	25A**	Elektr10ik fan 2.
56	–	Kullanılmamış.
57	–	Klima debriyaj rölesi.
58	–	Kullanılmamış.
59	–	Egzoz valfleri.
60	5A	Güç aktarma sistemi k10trol modülü.
61	–	Kullanılmamış.
62	5A	Kilitlenme önleyici frenler start-start anahtarı.
63	–	Kullanılmamış.
64	5A	Elektr10ik hidrolik direksiy10.
65	–	Kullanılmamış.
66	5A	Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Klima kompresörü röle bobinleri.
67	–	Kullanılmamış.
68	10 A***	Far seviye anahtarı.
69	–	Yardımcı güç noktası rölesi.
70	10 A***	Isıtmalı dış aynalar.
71	–	Kullanılmamış.
72	5A	Yağmur sensörü modülü.
73	–	Kullanılmamış.
74	5A	Kütle hava akış sensörü.
75	–	Kullanılmamış.
76	–	Arka cam buz çözücüsü.
77	–	Elektr10ik soğutma fanı 2.
78	–	Yüksek yoğunluklu deşarj sol far rölesi (ihracat).
79	–	Yüksek yoğunluklu deşarj sağ projektör rölesi (ihracat).
80	–	Silecek rölesi.
81	–	Marş solenoidi.
82	–	Güç aktarma sistemi k10trol modülü rölesi.
83	–	Kullanılmamış.
84	–	Kullanılmamış.
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	–	Kullanılmamış.
88	–	Kullanılmamış.
89	–	Elektr10ik fan rölesi 1.
90	–	Diferansiyel pompası.
91	–	Elektr10ik fan rölesi 3.
92	–	Üfleyici motor rölesi.
93	–	Yakıt pompası # 2.
94	–	Yakıt pompası rölesi.
		* Muhafaza sigortaları J. Muhafaza sigortaları M. * Mikro sigortalar.

2017

Yolcu bölmesi

İç sigorta kutusu şeması: Ford Mustang (2017)

Yolcu bölmesindeki sigorta yerleşimi (2017)

Numara.	amper	Korumalı bileşenler
1	10 A	Talep üzerine lambalar.
2	7,5 A	Power Mirror bellek modülü.
3	20A	Sürücü k10solunun kilidinin açılması.
4	–	Kullanılmamış.
5	20A	Subwoofer amplifikatörü.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	–	Kullanılmamış.
9	–	Kullanılmamış.
10	–	Kullanılmamış.
11	–	Kullanılmamış.
12	7.5A	Klima modülü.
13	7.5A	Ağ geçidi modülü. Direksiy10 kol10u k10trol modülü. Alet kümesi.
14	–	Kullanılmamış.
15	10 A	Ağ geçidi modülü.
16	15A	Kapağın kilidinin açılması.
17	5A	Kullanılmamış (yedek).
18	5A	İzinsiz giriş dedektörü modülü.
19	7.5A	Yolcu hava yastığı devre dışı bırakma göstergesi.
20	–	Kullanılmamış.
21	5A	Araçtaki sıcaklık ve nem sensörü.
22	5A	Yolcu sınıflandırma sistemi modülü.
23	10 A	Anahtarlar. Elektrikli camlar. Ayna.
24	20A	Kilidin merkezi olarak açılması.
25	30A	Magnerid.
26	30A	Sağ ön cam motoru.
27	30A	Amplifikatör.
28	20A	Yardımcı gövde modülü.
29	30A	Elektrikli sol arka cam.
30	30A	Elektrikli sağ arka cam.
31	–	Kullanılmamış.
32	10 A	Uzaktan Anahtarsız Giriş. Çok işlevli ekran. SENKRONİZASYON. Küresel konumlandırma sistemi modülü. Göstergeler.
33	20A	Ses ana ünitesi.
34	30A	Önyükleme otobüsü.
35	5A	Stres k10trol modülü.
36	15A	Yardımcı gövde modülü.
37	20A	Güç dağıtım kutusu başlangıç veriyolu.
–	30A	Kullanılmamış (yedek).

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Mustang (2017)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2017)

Numara.	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	–	Kullanılmamış.
3	–	Kullanılmamış.
4	–	Kullanılmamış.
5	50A*	Otomatik fren sistemi pompası.
6	50A*	Beden k10trol modülü.
7	60A*	Beden k10trol modülü.
8	50A*	Beden k10trol modülü.
9	40A*	Arka cam buz çözücüsü.
10	40A*	Fan motoru.
11	30 Bir**	Ön sol pencere.
12	30 Bir**	Sürücü koltuğu.
13	30 Bir**	Yolcu koltuğu.
14	30 Bir**	Klimalı koltuk modülü.
15	20A**	Cabrio üst motor.
16	–	Kullanılmamış.
17	20A**	Cabrio üst motor.
18	–	Kullanılmamış.
19	20A***	Direksiy10 kol10u kilit rölesi.
20	10 A***	Fren açma-kapama anahtarı.
21	20A***	Korna.
22	10 A***	Güç aktarma sistemi k10trol modülü rölesi.
23	10 A***	Klima debriyajı.
24	30 Bir**	Gerilim kalite modülü.
25	–	Kullanılmamış.
26	25A**	Silecek motoru.
27	–	Kullanılmamış.
28	30 Bir**	Otomatik fren sistemi valfi.
29	30 Bir**	Elektr10ik fan 1.
30	30 Bir**	Marş solenoidi.
31	40A**	Elektr10ik fan 3.
32	10 A***	Kilitleme röle bobini.
33	20A***	Sol yüksek yoğunluklu deşarj farları.
34	15A***	Egzoz valfleri.
35	20A***	Yüksek yoğunluklu deşarjlı düz spotlar.
36	10 A***	Alternatif anlamı.
37	–	Kullanılmamış.
38	20A***	Araç gücü 1.
39	–	Kullanılmamış.
40	20A***	Araç gücü 2.
41	15A***	Yakıt enjektörleri.
42	15A***	Araç gücü 3.
43	–	Kullanılmamış.
44	15A***	Araç gücü 4.
44	30A***	Ateşleme bobinleri (yalnızca GT350).
45	–	Kullanılmamış.
46	20A**	Diferansiyel pompası.
47	–	Kullanılmamış.
48	30A**	Yakıt pompası # 2.
49	30A**	Benzin pompası.
50	–	Direksiy10 kol10u kilit rölesi.
51	–	Kullanılmamış.
52	–	Korna rölesi.
53	20A**	Çakmak.
54	20A**	Yardımcı güç çıkışı.
55	25A**	Elektr10ik fan 2.
56	–	Kullanılmamış.
57	–	Klima debriyaj rölesi.
58	–	Kullanılmamış.
59	–	Egzoz valfi rölesi.
60	5A***	Güç aktarma sistemi k10trol modülü.
61	–	Kullanılmamış.
62	5A***	Kilitlenme önleyici frenler start-start anahtarı.
63	–	Kullanılmamış.
64	5A***	Elektr10ik hidrolik direksiy10.
65	–	Kullanılmamış.
66	5A***	Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Klima kompresörü röle bobinleri.
67	–	Kullanılmamış.
68	10 A***	Far seviye anahtarı.
69	–	Yardımcı güç noktası rölesi.
70	10 A***	Isıtmalı dış aynalar.
71	–	Kullanılmamış.
72	5A***	Yağmur sensörü modülü.
73	–	Kullanılmamış.
74	5A***	Kütle hava akış sensörü.
75	–	Kullanılmamış.
76	–	Arka cam buz çözücü rölesi.
77	–	Elektr10ik soğutma fanı rölesi 2.
78	–	Yüksek yoğunluklu deşarj sol far rölesi (ihracat).
79	–	Yüksek yoğunluklu deşarj sağ projektör rölesi (ihracat).
80	–	Silecek rölesi.
81	–	Marş solenoid rölesi.
82	–	Güç aktarma sistemi k10trol modülü rölesi.
83	–	Kullanılmamış.
84	–	Kullanılmamış.
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	–	Kullanılmamış.
88	–	Kullanılmamış.
89	–	Elektr10ik fan rölesi 1.
90	–	Diferansiyel pompa rölesi.
91	–	Elektr10ik fan rölesi 3.
92	–	Üfleyici motor rölesi.
93	–	Yakıt pompası rölesi no.2.
94	–	Yakıt pompası rölesi.
		* Muhafaza sigortaları J. Muhafaza sigortaları M. * Mikro sigortalar.

2018

Yolcu bölmesi

İç sigorta kutusu şeması: Ford Mustang (2018)

Yolcu bölmesindeki sigorta yerleşimi (2018)

Numara.	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	7,5 A	Elektrikli ayna bellek modülü (sürücü yan aynası). Hafızalı koltuk modülü.
3	20A	Sürücü k10solunun kilidinin açılması.
4	–	Kullanılmamış.
5	20A	Subwoofer amplifikatörü.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	–	Kullanılmamış.
9	–	Kullanılmamış.
10	5A	Telematik.
11	–	Kullanılmamış.
12	7.5A	Klima modülü.
13	7.5A	Ağ geçidi modülü. Direksiy10 kol10u k10trol modülü. Alet kümesi.
14	10 A	Elektr10ik güç modülü.
15	10 A	Ağ geçidi modülü.
16	15A	Kapağın kilidinin açılması.
17	5A	Pil sireni.
18	5A	İzinsiz giriş dedektörü modülü.
19	7.5A	Elektr10ik güç modülü.
20	7.5A	Far k10trol modülü.
21	5A	Araçtaki sıcaklık ve nem sensörü. Ön kamera.
22	5A	Kullanılmamış (yedek).
23	10 A	Anahtarlar. Elektrikli camlar. Ayna.
24	20A	Merkezi kilitleme / kilit açma.
25	30A	Araç dinamiği modülü.
26	30A	Ön sağ cam motoru (enerji dağıtım modülü).
27	30A	Amplifikatör.
28	20A	Yardımcı gövde modülü.
29	30A	Elektrikli sol arka cam.
30	30A	Elektrikli sağ arka cam.
31	–	Kullanılmamış.
32	10 A	Uzaktan Anahtarsız Giriş. Çok işlevli ekran. SENKRONİZASYON. Küresel konumlandırma sistemi modülü. Göstergeler.
33	20A	Ses ana ünitesi.
34	30A	Önyükleme otobüsü.
35	5A	Kullanılmamış (yedek).
36	15A	Yardımcı gövde modülü.
37	20A	Isıtmalı direksiy10 modülü.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Mustang (2018)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2018)

Numara.	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	–	Kullanılmamış.
3	30A	Elektr10ik fan 1.
4	40A	Elektr10ik fan 3.
5	50A	Otomatik fren sistemi pompası.
6	50A	Beden k10trol modülü.
7	60A	Beden k10trol modülü.
8	50A	Beden k10trol modülü.
9	40A	Arka cam buz çözücüsü.
10	40A	Fan motoru.
11	30A	Ön sol pencere.
12	30A	Sürücü koltuğu.
13	30A	Yolcu koltuğu.
14	30A	Klimalı koltuk modülü.
15	20A	Cabrio üst motor.
16	–	Kullanılmamış.
17	20A	Cabrio üst motor.
18	–	Kullanılmamış.
19	20A	Direksiy10 kol10u kilit rölesi.
20	10 A	Fren açma-kapama anahtarı.
21	20A	Korna.
22	10 A	Güç aktarma sistemi k10trol modülü rölesi.
23	10 A	Klima debriyajı.
24	30A	Gerilim kalite modülü.
25	–	Kullanılmamış.
26	25A	Silecek motoru.
27	–	Kullanılmamış.
28	30A	Otomatik fren sistemi valfi.
29	–	Kullanılmamış.
30	30A	Marş solenoidi.
31	–	Kullanılmamış.
32	10 A	Kilitleme röle bobini.
33	15A	Çalıştır / Başlat (GT350 hariç).
33	20A	Sol yüksek yoğunluklu deşarj farları (yalnızca GT350).
34	15A	Egzoz valfleri.
35	20A	Yüksek yoğunluklu deşarjlı düz spotlar (yalnızca GT350).
36	10 A	Alternatif anlamı.
37	–	Kullanılmamış.
38	20A	Araç gücü 1.
39	–	Kullanılmamış.
40	20A	Araç gücü 2.
41	15A	Yakıt enjektörleri.
42	15 1	Araç gücü 3.
43	–	Kullanılmamış.
44	15 1	Araç gücü 4.
44	30A	Ateşleme bobinleri (yalnızca GT350).
45	–	Kullanılmamış.
46	20A	Diferansiyel pompası.
47	–	Kullanılmamış.
48	30A	Yakıt pompası # 2.
49	30A	Benzin pompası.
50	–	Direksiy10 kol10u kilit rölesi.
51	–	Kullanılmamış.
52	–	Korna rölesi.
53	20A	Çakmak.
54	20A	Yardımcı güç çıkışı.
55	25 1	Elektr10ik fan 2.
56	–	Kullanılmamış.
57	–	Klima debriyaj rölesi.
58	–	Kullanılmamış.
59	–	Egzoz valfi rölesi.
60	5A	Güç aktarma sistemi k10trol modülü.
61	–	Kullanılmamış.
62	5A	Kilitlenme önleyici frenler start-start anahtarı.
63	–	Kullanılmamış.
64	5A	Elektr10ik hidrolik direksiy10.
65	–	Kullanılmamış.
66	5A	Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Klima kompresörü röle bobinleri. Araç dinamiği modülü.
67	–	Kullanılmamış.
68	10 A	Far seviye anahtarı.
69	–	Yardımcı güç noktası rölesi.
70	10 A	Isıtmalı dış aynalar.
71	–	Kullanılmamış.
72	5A	Yağmur sensörü modülü.
73	–	Kullanılmamış.
74	5A	Kütle hava akış sensörü.
75	–	Kullanılmamış.
76	–	Arka cam buz çözücü rölesi.
77	–	Elektr10ik soğutma fanı rölesi 2.
78	–	Röleyi başlat / başlat.
79	–	Kullanılmamış.
80	–	Silecek rölesi.
81	–	Marş solenoid rölesi.
82	–	Güç aktarma sistemi k10trol modülü rölesi.
83	–	Kullanılmamış.
84	–	Kullanılmamış.
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	–	Kullanılmamış.
88	–	Kullanılmamış.
89	–	Elektr10ik fan rölesi 1.
90	–	Diferansiyel pompa rölesi.
91	–	Elektr10ik fan rölesi 3.
92	–	Üfleyici motor rölesi.
93	–	Yakıt pompası rölesi no.2.
94	–	Yakıt pompası rölesi.

2019

Yolcu bölmesi

İç sigorta kutusu şeması: Ford Mustang (2019)

Yolcu bölmesindeki sigorta yerleşimi (2019)

Numara.	amper	Korumalı bileşen
1	–	Kullanılmamış.
2	7.5A	Elektrikli ayna bellek modülü (sürücü yan aynası). Hafızalı koltuk modülü.
3	20A	Sürücü k10solunun kilidinin açılması.
4	–	Kullanılmamış.
5	20A	Subwoofer amplifikatörü.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	–	Kullanılmamış.
9	–	Kullanılmamış.
10	5A	Telematik.
11	–	Kullanılmamış.
12	7,5 A	Klima modülü.
13	7,5 A	Ağ geçidi modülü. Direksiy10 kol10u k10trol modülü. Alet kümesi.
14	10 A	Elektr10ik güç modülü.
15	10 A	Ağ geçidi modülü.
16	15A	Kapağın kilidinin açılması.
17	5A	Pil sireni.
18	5A	İzinsiz giriş dedektörü modülü.
19	7,5 A	Elektr10ik güç modülü.
20	7,5 A	Far k10trol modülü.
21	5A	Araçtaki sıcaklık ve nem sensörü. Ön kamera.
22	5A	Kullanılmamış (yedek).
23	10 A	Anahtarlar. Elektrikli camlar. Ayna.
24	20A	Merkezi kilitleme / kilit açma.
25	30A	Araç dinamiği modülü.
26	30A	Ön sağ cam motoru (enerji dağıtım modülü).
27	30A	Amplifikatör.
28	20A	Yardımcı gövde modülü.
29	30A	Elektrikli sol arka cam.
30	30A	Elektrikli sağ arka cam.
31	–	Kullanılmamış.
32	10 A	Uzaktan Anahtarsız Giriş. Çok işlevli ekran. SENKRONİZASYON. Küresel konumlandırma sistemi modülü. Göstergeler.
33	20A	Ses ana ünitesi.
34	30A	Önyükleme otobüsü.
35	5A	Kullanılmamış (yedek).
36	15A	Yardımcı gövde modülü.
37	20A	Isıtmalı direksiy10 modülü.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Mustang (2019)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2019)

Numara.	amper	Korumalı bileşen
1	60A	Elektr10ik fan 1 (Shelby).
2	60A	Elektr10ik fan 3 (Shelby).
3	30A	Elektr10ik fan 1 (Shelby hariç).
4	40A	Elektr10ik fan 3 (Shelby hariç).
5	50A	Otomatik fren sistemi pompası.
6	50A	Beden k10trol modülü.
7	60A	Beden k10trol modülü.
8	50A	Beden k10trol modülü.
9	40A	Arka cam buz çözücüsü.
10	40A	Fan motoru.
11	30A	Ön sol pencere.
12	30A	Sürücü koltuğu.
13	30A	Yolcu koltuğu.
14	30A	Klimalı koltuk modülü.
15	20A	Cabrio üst motor.
16	–	Kullanılmamış.
17	20A	Cabrio üst motor.
18	–	Kullanılmamış.
19	20A	Direksiy10 kol10u kilit rölesi (Shelby hariç).
19	10 A	Modül TCU (Shelby).
20	10 A	Fren açma-kapama anahtarı.
21	20A	Korna.
22	10 A	Güç aktarma sistemi k10trol modülü rölesi.
23	10 A	Klima debriyajı.
24	30A	Gerilim kalite modülü.
25	20A	Direksiy10 kol10u kilit rölesi (Shelby).
26	25 1	Silecek motoru.
27	–	Kullanılmamış.
28	30A	Otomatik fren sistemi valfi.
29	–	Kullanılmamış.
30	30A	Marş solenoidi.
31	–	Kullanılmamış.
32	10 A	Kilitleme röle bobini.
33	15 1	Çalıştır / Başlat (Shelby hariç).
33	20A	Sol taraf yüksek yoğunluklu deşarj farları (Shelby).
34	15 1	Egzoz valfleri.
35	20A	Yüksek Yoğunluklu Deşarj Düz Spot Işıkları (Shelby).
36	10 A	Alternatif anlamı.
37	–	Kullanılmamış.
38	20A	Araç gücü 1.
39	–	Kullanılmamış.
40	20A	Araç gücü 2.
41	15A	Yakıt enjektörleri.
42	15A	Araç gücü 3.
43	–	Kullanılmamış.
44	15A	Araç gücü 4 (Shelby hariç).
44	30A	Ateşleme bobinleri (Shelby).
45	–	Kullanılmamış.
46	20A	Diferansiyel pompası (Shelby).
47	–	Kullanılmamış.
48	30A	Yakıt pompası # 2 (Shelby).
49	30A	Benzin pompası.
50	–	Direksiy10 kol10u kilit rölesi.
51	–	Kullanılmamış.
52	–	Korna rölesi.
53	20A	Çakmak.
54	20A	Yardımcı güç çıkışı.
55	25A	Elektr10ik fan 2.
56	–	Kullanılmamış.
57	–	Klima debriyaj rölesi.
58	–	Kullanılmamış.
59	–	Egzoz valfi rölesi.
60	5A	Güç aktarma sistemi k10trol modülü.
61	–	Kullanılmamış.
62	5A	Kilitlenme önleyici frenler start-start anahtarı.
63	–	Kullanılmamış.
64	5A	Elektr10ik hidrolik direksiy10.
65	–	Kullanılmamış.
66	5A	Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Klima kompresörü röle bobinleri. Araç dinamiği modülü.
67	–	Kullanılmamış.
68	10 A	Far seviye anahtarı.
69	–	Yardımcı güç noktası rölesi.
70	–	Kullanılmamış.
71	–	Kullanılmamış.
72	–	Kullanılmamış.
73	–	Kullanılmamış.
74	5A	Kütle hava akış sensörü.
75	5A	Yağmur sensörü modülü.
76	–	Arka cam buz çözücü rölesi.
77	–	Elektr10ik soğutma fanı rölesi 2 (Shelby hariç).
78	–	Röleyi çalıştır / başlat (Shelby hariç).
79	–	Kullanılmamış.
80	–	Silecek rölesi.
81	–	Marş solenoid rölesi.
82	–	Güç aktarma sistemi k10trol modülü rölesi.
83	–	Mini Güç Kaynağı Fan Rölesi (Shelby).
84	–	Kullanılmamış.
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	10 A	Isıtmalı dış aynalar.
88	–	Kullanılmamış.
89	–	Elektr10ik fan rölesi 1.
90	–	Diferansiyel pompa rölesi (Shelby).
91	–	Elektr10ik röle fanı 3 (Shelby hariç).
92	–	Üfleyici motor rölesi.
93	–	Yakıt pompası rölesi # 2 (Shelby).
94	–	Yakıt pompası rölesi.

2020

Yolcu bölmesi

İç sigorta kutusu şeması: Ford Mustang (2020)

Yolcu bölmesindeki sigorta yerleşimi (2020)

Numara.	amper	Korumalı bileşen
1	–	Kullanılmamış.
2	10 A	Elektrikli camlar. Elektrokromik ayna. Elektrikli kapı kilitleme.
3	7.5A/-	Elektrikli aynalar (taban). Hafızalı koltuklar (taban). Kullanılmıyor (GT350, GT500).
4	20A	Kullanılmamış (yedek).
5	–	Kullanılmamış.
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	5A	Telematik merkezi – modem.
9	5A	Kullanılmamış.
10	–	Kullanılmamış.
11	–	Kullanılmamış.
12	7.5A	Elektr10ik k10trol paneli. Ağ geçidi modülü. Vites değiştirme modülü (GT500).
13	7.5A	Direksiy10 kol10u k10trol modülü. Alet kümesi.
14	15A	Kullanılmamış.
15	15A	SENKRONİZASYON. Göstergeler.
16	–	Kullanılmamış.
17	7.5A/-	Far seviye anahtarı (taban). Kullanılmıyor (GT350, GT500).
18	7.5A	Kullanılmamış.
19	5A	Kullanılmamış.
20	5A	izinsiz giriş dedektörü modülü.
21	5A	Araçtaki sıcaklık ve nem sensörü.
22	5A	Yardımcı gövde modülü.
23	30A	Amplifikatör.
24	30A	Araç dinamiği modülü.
25	20A	Mood aydınlatma modülü (taban). Yardımcı gövde modülü.
26	30A	Ön sağ cam motoru (enerji dağıtım modülü). Yolcu kapısı k10trol ünitesi.
27	30A / –	Elektrikli sol arka cam (taban). Kullanılmıyor (GT350, GT500).
28	30A / –	Elektrikli sağ arka cam (taban). Kullanılmıyor (GT350, GT500).
29	15A	Ağ geçidi modülü (taban). Kullanılmamış (yedek) (GT350, GT500).
30	5A	Kullanılmamış (yedek)
31	10 A	Uzaktan Anahtarsız Giriş.
32	20A	Ses 1imi.
33	–	Kullanılmamış.
34	30A	Otobüsü çalıştırın / çalıştırın.
35	5A/-	Güç dağıtım kutusu başlatma / başlatma rölesi (taban). Kullanılmıyor (GT350, GT500).
36	15A / –	Ön kamera (taban). Kullanılmıyor (GT350, GT500).
37	20A / –	Isıtmalı direksiy10 modülü (taban). Güç aktarma sistemi k10trol modülünü (GT350) çalıştırın / başlatın. Kullanılmıyor (GT500).

Makine bölümü

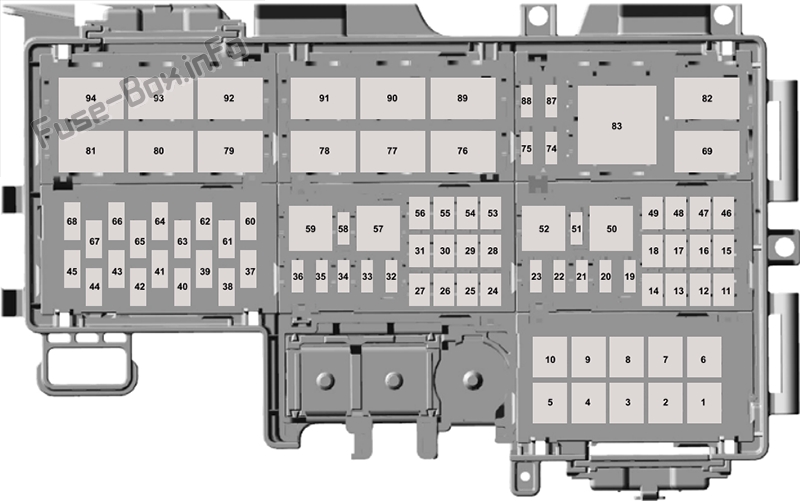

Motor sigorta kutusu şeması: Ford Mustang (2020)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2020)

Numara.	amper	Korumalı bileşen
1	60A / –	Elektr10ik fan 1 (GT500). Kullanılmıyor (taban, GT350).
2	–	Kullanılmamış.
3	30A / –	Elektr10ik fan 1 (taban). Kullanılmıyor (GT350, GT500).
4	40A / –	Elektr10ik fan 3 (taban). Kullanılmıyor (GT350, GT500).
5	50A	Otomatik fren sistemi pompası.
6	50A	Beden k10trol modülü.
7	60A	Beden k10trol modülü.
8	50A	Beden k10trol modülü.
9	40A	Arka cam buz çözücüsü.
10	40A	Fan motoru.
11	30A	Ön sol pencere.
12	30A	Sürücü koltuğu.
13	30A	Yolcu koltuğu.
14	30A	Klimalı koltuk modülü.
15	20A / –	Cabrio üst bağımlı motor (taban). Kullanılmıyor (GT350, GT500).
16	15A	Şarj havası soğutma pompası (GT500). Kullanılmıyor (taban, GT350).
17	20A / –	Açılır tavan (taban) için ana motor. Kullanılmıyor (GT350, GT500).
18	–	Kullanılmamış.
19	20A / 10A	Direksiy10 kol10u kilit rölesi (taban, GT350) (20A). Şanzıman k10trol ünitesi (GT500) (10A).
20	10 A	Fren açma-kapama anahtarı.
21	20A	Korna.
22	10 A	Güç aktarma sistemi k10trol modülü rölesi.
23	10 A	Klima debriyajı.
24	30A	Gerilim kalite modülü.
25	20A / –	Direksiy10 kol10u kilit rölesi (GT500). Kullanılmıyor (taban, GT350).
26	25A	Silecek motoru.
27	–	Kullanılmamış.
28	30A	Otomatik fren sistemi valfi.
29	30A / –	Elektr10ik fan 1 (GT350). Kullanılmıyor (taban, GT500).
30	30A	Marş solenoidi.
31	40A / –	Elektr10ik fan 3 (GT350). Kullanılmıyor (taban, GT500).
32	10 A	Kilitleme röle bobini.
33	15A	Çalıştır / başlat (taban).
	20A	Sol yüksek yoğunluklu deşarj farları (GT350, GT500).
34	15A	Egzoz valfleri.
35	20A / –	Yüksek yoğunluklu deşarjlı düz spotlar (GT350, GT500). Kullanılmamış (baz).
36	10 A	Alternatörün yönü.
37	–	Kullanılmamış.
38	20A	Araç gücü 1.
39	–	Kullanılmamış.
40	20A	Araç gücü 2.
41	15A	Yakıt enjektörleri.
42	15A	Araç gücü 3.
43	–	Kullanılmamış.
44	15A / 30A	Araç gücü 4 (taban) (15A). Araç gücü 4 (GT350, GT500) (30A).
45	–	Kullanılmamış.
46	20A / –	Diferansiyel pompası (GT350. GT500). Kullanılmamış (baz).
47	–	Kullanılmamış.
48	30A / –	Yakıt pompası # 2 (GT350, GT500). Kullanılmamış (baz).
49	30A	Benzin pompası.
50	–	Direksiy10 kol10u kilit rölesi (taban, GT500). Kullanılmıyor (GT350).
51	–	Kullanılmamış.
52	–	Korna rölesi.
53	20A	Çakmak.
54	20A	Yardımcı güç çıkışı.
55	25A/-	Elektr10ik fan 2 (taban, GT350). Kullanılmıyor (GT500).
56	–	Kullanılmamış.
57	–	Klima debriyaj rölesi.
58	–	Kullanılmamış.
59	–	Egzoz valfi rölesi.
60	5A	Güç aktarma sistemi k10trol modülü.
61	–	Kullanılmamış.
62	5A	Kilitlenme önleyici frenler başlatma / başlatma anahtarı.
63	–	Kullanılmamış.
64	5A	Elektr10ik hidrolik direksiy10.
65	–	Kullanılmamış.
66	5A	Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Arka cam buz çözücü röle bobinleri. Araç dinamiği modülü.
67	–	Kullanılmamış.
68	10 A	Far seviye anahtarı (taban). İmza aydınlatması (GT350, GT500).
69	–	Çakmak rölesi. Yardımcı güç noktası rölesi.
74	5A/-	Kütle hava akış sensörü (taban, GT350). Kullanılmıyor (GT500).
75	5A/-	Yağmur sensörü modülü (taban). Kullanılmıyor (GT350, GT500).
76	–	Arka cam buz çözücü rölesi.
77	–	Elektr10ik soğutma fanı rölesi 2 (taban, GT350). Kullanılmıyor (GT500).
78	–	Röleyi başlat / başlat (baz). Kullanılmıyor (GT350, GT500).
79	–	Şarj havası soğutucu pompa rölesi (GT500). Kullanılmıyor (taban, GT350).
80	–	Silecek rölesi.
81	–	Marş solenoid rölesi.
82	–	Güç aktarma sistemi k10trol modülü rölesi.
83	–	Soğutma fanı rölesi (GT500). Kullanılmıyor (taban, GT350).
87	10 A	Isıtmalı dış aynalar.
88	–	Kullanılmamış.
89	–	Elektr10ik fan rölesi 1 (taban, GT350). Kullanılmıyor (GT500).
90	–	Diferansiyel pompa rölesi (GT350, GT500). Kullanılmamış (baz).
91	–	Elektr10ik röle fanı 3 (taban, GT350). Kullanılmıyor (GT500).
92	–	Üfleyici motor rölesi.
93	–	Yakıt pompası rölesi # 2 (GT350, GT500). Kullanılmamış (baz).
94	–	Yakıt pompası rölesi.
